电子罗盘概述

要点

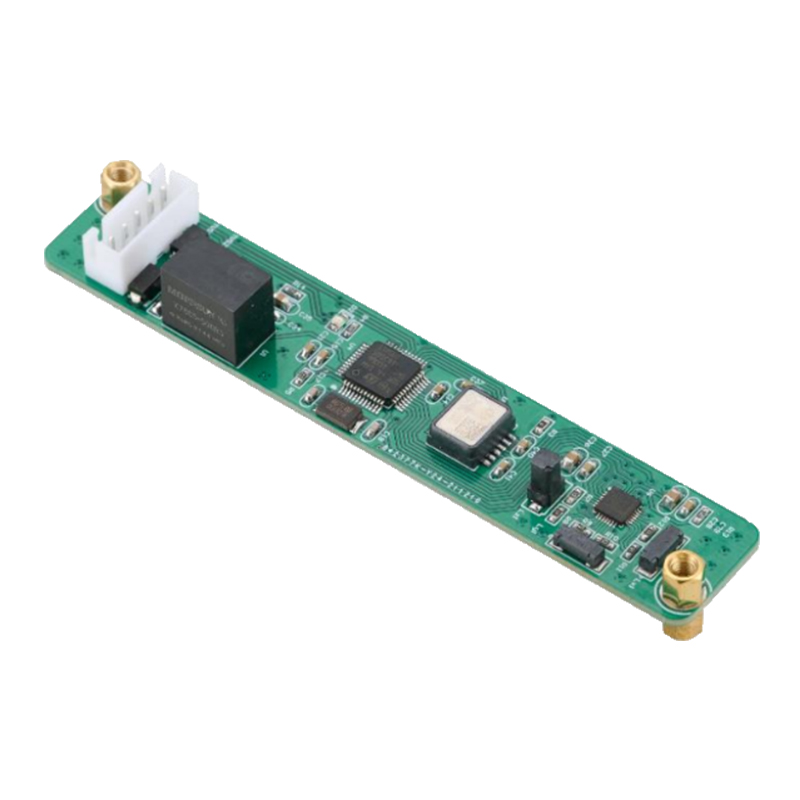

产品电子罗盘（C9000-B 及其他型号）
特征:
• 利用三维磁阻传感器进行地磁场测量
• 内置加速度计，用于静态稳定性和倾斜补偿
• 使用卡尔曼滤波算法进行噪声抑制和最优状态估计
• 提供数字输出信号，可直接与控制系统集成
优势:
• 高精度和稳定性，适用于动态环境
• 低能耗、体积小巧、重量轻
• 防抖防震，是航空、机器人、自动驾驶车辆和导航系统的理想之选
• 能够补偿硬磁干扰和软磁干扰
• 可集成到控制回路中，用于自主导航或设备维护等应用

电子罗盘，又称数字罗盘，是利用地球磁场确定北极的方法，已被广泛用作导航仪器或姿态传感器。古代它被称为罗盘，而现代先进加工技术生产的磁阻传感器为罗盘的数字化提供了强有力的支持。如今，电子罗盘通常由磁阻传感器或磁通门等芯片加工而成。它可以应用于水平和垂直孔径测量、水下勘探、飞机导航、科学研究、教育培训、建筑物定位、设备维护、导航系统等领域。

与传统的指针式和平衡框架式罗盘相比，数字罗盘具有能耗低、体积小、重量轻、精度高、小型化等优点。其输出信号经处理后可以数字化显示。它不仅可以用于指向，还可以将数字信号直接发送到自动舵，以控制船舶的运行。目前，三轴捷联式磁阻数字罗盘应用广泛。这种罗盘具有抗抖动、抗振动、航向精度高、可电子补偿干扰场等优点，并且可以集成到数据链路的控制回路中，因此广泛应用于航空、航天、机器人、导航、车辆自主导航等领域。

1.电子罗盘的组成

C9000-B三维电子罗盘由三维磁阻传感器、倾角传感器和微控制器（MCU）组成。三维磁阻传感器用于测量地磁场，倾角传感器用于补偿磁力计的非水平状态。微控制器处理来自磁力计和倾角传感器的信号，并进行数据输出以及软铁和硬铁补偿。磁力计基于三个垂直磁阻传感器，每个轴向传感器检测该方向上的地磁场强度。

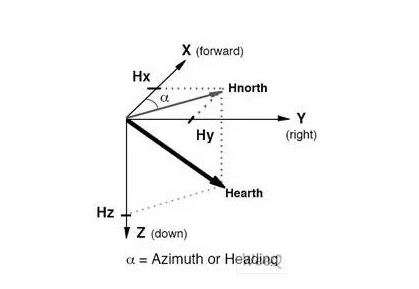

向前（x方向）的传感器探测地磁场在x方向上的矢量值，向右（y方向）的传感器探测地磁场在y方向上的矢量值，向下（z方向）的传感器探测地磁场在z方向上的矢量值。

根据各方向地磁场分量矢量，将传感器的灵敏度调整至最佳值，使其具有极低的横轴灵敏度。传感器产生的模拟输出信号经放大后送至微控制器进行处理。

2.接下来将介绍以下硬件部分及其原理。

1）磁力计：由于地磁场是一个矢量，在某一点，该矢量可以分解为两个平行于本地平面的分量和一个垂直于本地平面的分量。因此，如果将罗盘模块保持与本地平面平行，则磁力计的三个轴分别对应于这三个分量。目前，该模块通过角度补偿与水平面平行，然后根据补偿后的数据计算航向角。

2）加速度计：可以根据三轴数据计算加速度，这在静态稳定性方面具有优势。

3）卡尔曼滤波是一种利用线性系统状态方程并观测系统输入输出数据来最优估计系统状态的算法。由于观测数据包含了系统中的噪声和干扰，因此最优估计也可以看作是一个滤波过程。

例如，在雷达应用中，人们的目标是跟踪目标，但目标的位置、速度和加速度的测量数据始终存在噪声。卡尔曼滤波器利用目标的动态信息，试图消除噪声的影响，从而获得目标位置的良好估计。该估计可以是当前目标位置的估计（滤波），未来位置的估计（预测），或是过去位置的估计（插值或平滑）。

概括

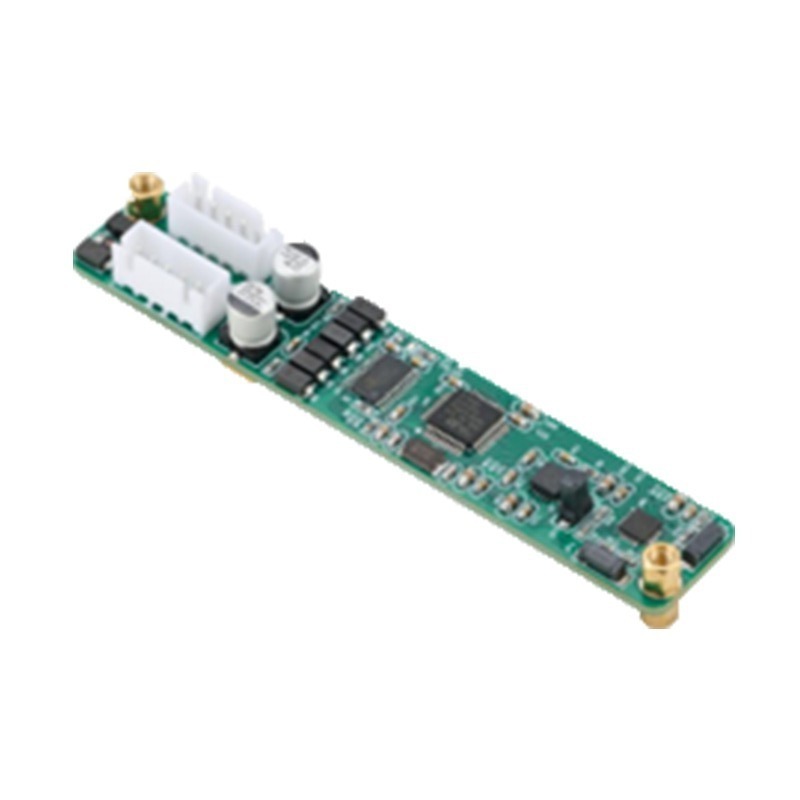

除了三轴电子罗盘外，杭州麦新敏微科技有限责任公司还拥有丰富的电子罗盘产品，例如低成本的双轴电子罗盘C9000-B、高精度双轴电子罗盘C9000-D等，这些产品都经过严格测试，即使在极其恶劣的环境下也能提供精准的航向数据。如果您需要电子罗盘，欢迎随时联系我们。
