石油和天然气行业对惯性传感器提出了独特而严苛的要求。无论是随钻测量 (MWD)、井眼轨迹控制还是井下姿态监测，惯性测量单元 (IMU) 传感器都发挥着不可或缺的核心测量功能。然而，井下环境具有极端条件，包括高温、高压、剧烈振动和冲击，而不同的井况、深度和井底钻具组合 (BHA) 也对传感器的性能、尺寸、接口和工作温度范围提出了不同的要求。标准的现成产品往往无法完全满足特定的操作需求，因此，定制开发已成为该行业惯性传感器供应链中的常态。 同时，油气勘探设备的生命周期——从研发到批量生产——遵循着典型的发展轨迹：定制开发、小批量原型制作和批量供应。这一过程既体现了行业对产品质量和可靠性的不懈追求，也体现了惯性传感器作为供应链管理关键组件所发挥的独特作用。以下将详细介绍这三个阶段。 1. 定制化开发：以应用为导向、深度定制的解决方案 为石油和天然气行业定制开发惯性传感器，本质上是将客户具体的井下作业要求转化为工程化的传感器解决方案。 需求匹配与解决方案设计。定制化开发始于对客户应用场景的深入了解，包括井深和温度范围、井下压力等级、钻柱振动和冲击特性、安装空间和接口限制、测量精度要求以及通信协议和数据格式。传感器制造商必须能够快速响应定制化需求，尤其要满足诸如宽测量范围、抗振性、高抗冲击性和扩展温度范围等特殊需求。设计阶段涵盖系统级任务，例如传感器选型、电路设计、结构设计、热管理和抗振设计，最终交付详细的技术方案和开发时间表。 核心技术的独立掌控。高性能惯性传感器的定制开发涉及多个技术阶段，包括结构设计、ASIC电路设计、封装测试以及校准补偿。拥有完全自主的结构架构和快速定制设计方法，为快速满足客户的特定需求奠定了技术基础。同时，自主可控的封装测试生产线以及自动化批量校准装配线，为定制阶段的一致性、良率和产能提供了保障，为后续的大规模生产铺平了道路。 设计验证与迭代。定制开发并非一次性交付，而是一个闭环过程，包含多轮设计、验证和迭代。传感器性能、结构和算法会根据测试数据和客户的现场应用反馈不断优化，直至完全满足所有运行要求。 2. 小批量原型制作：连接设计与实体产品的桥梁 小批量原型制作是连接定制设计与大规模生产的关键环节；其核心价值在于“以最低成本验证最高风险”。 原型制作的目的和范围。小批量原型制作通常是指在正式批量生产之前，生产数量有限的样机（从几个到几十个不等）。这些样品供客户用于集成测试、井下现场验证和系统级调试。原型制作阶段包括完成完整的组装、校准、测试和老化过程，以确保样品能够准确地代表最终批量生产产品的性能标准。对于井下油气应用，原型还必须进行环境可靠性测试，例如高温/高压测试和振动/冲击测试。 快速迭代和工程优化。小批量原型制作阶段通常涉及设计微调和优化，例如细微的结构尺寸调整、温度补偿算法微调或接口定义的更改。在此阶段快速响应的能力直接决定了项目的整体进度。拥有完善的研发、生产和测试体系的制造商可以确保从概念设计和样品测试到批量供应的无缝、快速过渡。 从原型制作到批量生产的过渡管理。小批量原型制作不仅可以进行技术验证，还可以作为生产流程的试运行。小批量生产有助于及早发现制造、测试和供应链中潜在的瓶颈，从而确保为后续的大规模供应做好充分准备。 3. 批量供应：质量体系和供应链保障 批量供货代表定制开发的最终交付阶段，也是对惯性传感器供应商在石油和天然气行业综合能力的最终考验。 质量管理体系。石油和天然气行业对供应商的质量管理体系要求远高于一般工业领域。API Q1 是由美国石油学会 (API) 推出的石油和天然气行业专用质量管理体系标准，其要求比 ISO 9001 更为严格。API Q1 规范涵盖从设计、生产到供应链的整个流程，要求企业证明其能够持续提供可靠的产品。对于惯性传感器制造商而言，建立并运行 API Q1 质量管理体系意味着从“具备生产能力”到“提供可靠性能”的关键性飞跃。 供应链管理。在批量供应阶段，传感器制造商必须建立稳定的原材料供应渠道、可控的外包加工资源以及高效的物流和交付系统。辅助材料——例如特定的惯性传感器、机箱、外壳、印刷电路板和各种电子元件——通常从外部采购，因此需要对供应商进行严格的资质审核和质量控制。核心流程——包括高/低温传感器校准、误差补偿、性能测试以及组装/调试——由制造商利用自身的技术优势独立完成。 批量校准和一致性控制。惯性传感器的精度不仅取决于芯片本身，更重要的是取决于校准和补偿的精度。在批量生产过程中，制造商需要完全自主研发的自动化批量校准生产线。通过将专有的设备结构和夹具与优化的校准算法和通信架构相结合，他们可以确保每个产品都符合性能标准，同时实现高产量。批量生产产品在关键指标（例如偏差、比例因子和温度系数）方面的一致性和可重复性，是评估批量生产能力的重要基准。 概括 石油天然气行业惯性传感器的生命周期涵盖定制开发、小批量原型制作和大规模供应，构成了一条完整的价值链，将市场需求与最终产品连接起来。定制开发将井下作业条件转化为产品规格；小批量原型制作通过实物验证降低技术风险；而大规模供应则依靠质量管理体系和供应链能力来确保可靠交付。对于制造商而言，拥有强大的技术专长和全面的服务能力至关重要；这些因素构成了该行业的准入门槛和核心竞争力。

一、引言 在石油钻探和地质勘探等井下作业中，惯性测量单元（IMU）执行着包括井眼轨迹控制、随钻测量（MWD）、姿态确定和导航/定位在内的核心功能。然而，井下环境对传感器而言堪称“炼狱”：温度可超过150°C甚至200°C，压力超过100 MPa，钻柱还要承受持续剧烈的振动和高冲击载荷。在这样的环境下，传统的IMU传感器极易出现精度漂移、使用寿命缩短，甚至完全失效。因此，制定适用于高温、高压、高振动井下环境的IMU传感器的严格技术规范，对于确保钻井作业的安全性和精度至关重要。 井下惯性测量单元（IMU）传感器的技术规格可归纳为六个关键维度：温度适应性、抗振抗冲击性、精度和稳定性、封装和尺寸限制、电气和功率特性以及使用寿命和可靠性。以下将详细介绍这些方面。 二、温度适应性规格 温度是井下环境对惯性测量单元（IMU）传感器构成的最严峻挑战。全球地温梯度通常为每公里深度25°C；在超深井中，井底温度往往超过150°C。因此，工作温度范围是一项重要的技术指标。 工作温度范围：井下惯性测量单元 (IMU) 传感器通常需要-40°C至+125°C的工作温度范围，而高端产品则必须能够承受-40°C至+175°C或更高的温度。一些专为超深井设计的传感器甚至可以承受180°C至200°C的极端温度。工作温度范围的下限也不容忽视，因为设备必须能够在寒冷地区或冬季条件下承受低温。 全温域补偿和温度稳定性：仅仅具备在宽温度范围内工作的能力并不足以满足精度要求。传感器必须在整个温度范围内进行精确补偿，以确保即使在极端温度波动下也能保持低漂移和高重复性。关键规格包括：偏置温度系数通常需要控制在±80 μg/°C以内，比例因子温度系数需要控制在±100 ppm/°C以内。在+125°C的高温环境下，加速度计的偏置重复性必须控制在30 μg以内，其偏置稳定性（10秒1σ）必须小于5 μg。温度范围内的残余偏置误差是评估温度适应性的关键参数；高端产品可以将其控制在1.7 mg以内。 三、振动和冲击耐受性规范 在旋转钻井过程中，井下钻柱会受到持续的宽带随机振动以及钻头破碎岩石产生的瞬时强冲击。这是惯性测量单元（IMU）传感器面临的第二个主要挑战。 连续振动耐受性：传感器必须能够承受连续振动环境，通常需要能够承受超过 25g（重力加速度）的连续振动。在随机振动条件下，一些高性能传感器已成功通过了 20g RMS 随机振动和 50g 正弦扫频振动的联合测试。 瞬时冲击耐受性：钻头冲击会产生极高的瞬时峰值加速度；传感器必须能够承受高达 1000g/0.5ms 的高强度冲击。该指标直接决定了传感器在恶劣工作条件下的耐受能力。 振动抑制能力：传感器不仅要能够“承受”振动，还必须“抑制”振动对测量精度的影响。振动校正误差是一个关键因素；先进的闭环架构可以将该误差降低十倍，从而实现 20 μg/g² 的振动抑制能力。低振动校正误差确保在钻柱复杂的振动中也能清晰地提取出真实的重力和角速度信号。 四、精度和稳定性规格 IMU传感器在满足环境适应性要求的同时，还必须具备足够的测量精度；否则，姿态确定和轨迹控制将毫无意义。 陀螺仪规格：陀螺仪偏置稳定性是衡量陀螺仪精度的核心参数。通常要求低于 0.1°/h（10 秒 1σ），高端产品可达到 0.01°/h 甚至更低。偏置不稳定性要求低于 0.02°/h，部分产品可达到 0.01°/h 以内。角度随机游走 (ARW) 是衡量陀螺仪噪声水平的关键指标；要求低至 0.025°/√h，高端产品可达到 0.0025°/√h。 加速度计规格：偏置稳定性要求通常低于 78 μg，高性能产品可达到低于 50 μg 甚至 5 μg（10 秒，1σ）。偏置重复性必须控制在 100 μg 至 425 μg 的范围内。二阶非线性系数必须小于 100 μg/g²，以确保在宽动态范围内加速度测量的线性度。在分辨率方面，高性能加速度计可达到低于 10 μg 的水平。噪声密度是加速度计噪声基底的关键指标，通常要求低于 10 μg/√Hz。 长期稳定性：鉴于井下作业可能持续数周甚至数月，传感器偏差和比例因子的长期稳定性至关重要。偏差的月度重复性必须控制在 150 μg 以内，比例因子的月度重复性必须控制在 150 ppm 以内。非线性系数的月度重复性必须控制在 ±40 μg/g² 以内。 五、包装和尺寸限制 井下空间极其有限；IMU传感器必须满足严格的小型化和封装要求。 物理尺寸：传感器需要紧凑的设计才能安装在直径有限的井下工具中。典型的高性能惯性测量单元 (IMU) 尺寸约为 120 mm × Φ30 mm。诸如加速度计之类的离散元件则需要更小的尺寸，典型尺寸可小至 Φ18.2 × 16 mm。 重量：轻量化设计是井下仪器的标准要求。完整的惯性测量单元 (IMU) 的重量通常控制在 500 克以下，而独立的加速度计重量可低至 25 克。 结构设计：对于井下惯性测量单元 (IMU) 而言，全固态设计（无移动部件）是首选，可显著提高其在强振动和高冲击环境下的可靠性。集成式圆柱形设计便于将其嵌入井下工具中，而无需改变现有设备的布局。外壳必须采用耐腐蚀、高强度材料制造，例如 300 系列不锈钢。密封性和耐压性：作为井下仪器的核心部件，IMU 传感器需要符合高压密封标准的封装。尽管 IMU 通常安装在耐压工具串内，但其封装设计仍必须确保在高温高压环境下保持气密性和绝缘性能。系统级耐压规格通常要求额定压力为 138 MPa (20,000 psi) 甚至 172 MPa (25,000 psi)。 六、电气和功耗规格 井下供电条件有限；因此，IMU传感器的电气特性直接影响系统的可行性和运行时间。 供电电压：必须支持宽输入电压范围，以适应不稳定的井下电源条件；典型要求范围为 5V 至 12V。 功耗：低功耗是一项关键要求。整个IMU单元的功耗通常需要控制在2W至3W之间。低功耗不仅能减轻井下供电系统的负载，还能最大限度地降低传感器自身的温升，从而有利于高温环境下的热管理。 通信接口：必须配备适用于远距离井下传输的总线接口；RS-422 是一种常用选择。通信波特率必须满足实时性要求，通常可达 921,600 bps。数据刷新率必须满足控制系统的实时性需求，典型值不低于 400 Hz。 七、使用寿命和可靠性规范 井下作业不能随意中断；因此，IMU传感器必须具有足够的运行寿命和可靠性。 高温工作寿命：传感器必须能够在额定工作温度下连续工作数千小时。在+175°C的极端工作温度下，其使用寿命需要超过1000小时。 可靠性测试：传感器必须通过一系列环境可靠性测试，包括高温高压 (HTHP) 循环和稳态测试（通常≥24 小时）、温度循环测试（例如，-55°C 至 +165°C）以及高温振动组合测试。平均故障间隔时间 (MTBF) 是可靠性的定量指标，必须满足连续井下作业的要求。抗干扰能力：在强磁干扰的井下环境中，惯性测量单元 (IMU) 必须具备自主定向能力——独立于地磁场——从而克服传统磁罗盘在铁磁环境（例如钢套管内）中面临的失效问题。 结论 井下惯性测量单元（IMU）的技术规范旨在承受高温、高压和剧烈振动，涵盖六个关键维度：温度适应性、抗振动和抗冲击性、测量精度和稳定性、封装尺寸、功耗以及使用寿命/可靠性。这些参数相互关联，彼此制约。行业趋势表明，IMU的上限工作温度正不断提高，从125°C逐步提升至150°C、175°C甚至200°C，同时振动抑制和测量精度也在不断提高，小型化和低功耗设计也在不断优化。这些技术进步正推动井下IMU传感器朝着更高的耐温性、抗振动性、更高的精度和更长的使用寿命发展，从而为深层油气资源的勘探和开发提供日益强大的技术支持。

介绍在油气钻井工程中，随钻测量（MWD）系统承担着获取实时井眼轨迹参数的关键任务。井下环境对导航系统提出了极其严苛的要求，包括超过150°C的高温、持续强烈的振动和冲击、严格的空间限制以及显著的地磁场畸变，所有这些都给井下导航带来了技术挑战。惯性导航系统（INS）因其高度自主性和对外部信号的独立性，已成为MWD的关键技术手段。本文从五个方面对INS进行了技术分析：系统架构、核心组件、误差补偿、导航算法和系统集成。 系统架构一套完整的惯性随钻测量系统由井下测量单元和地面处理系统组成。井下单元安装在钻铤内靠近钻头的位置，集成了惯性测量单元（IMU，包含三轴陀螺仪和三轴加速度计）、信号采集电路、电源模块和通信接口。地面系统负责数据接收、导航计算、井眼轨迹可视化和决策支持。目前主流的解决方案采用捷联式惯性测量技术，将惯性测量单元（IMU）刚性安装在钻井工具内部。这种方法省去了复杂的机械稳定结构，从根本上实现了系统小型化并提高了可靠性。核心传感器组件 传感器选择和配置 随钻测井（LWD）惯性导航系统的核心传感器由三轴MEMS陀螺仪和三轴MEMS加速度计组成，提供全面的六自由度惯性传感能力。MEMS技术因其低功耗、小尺寸和高集成度等优势，已成为主流选择。高端MEMS惯性测量单元（IMU）的工作温度范围为-40°C至+125°C，部分加速度计甚至能够承受高达+175°C的温度。 冗余配置和抗振设计 冗余的MEMS-IMU配置是提高可靠性的关键方法。典型的双惯性导航架构同时集成了高精度和低精度IMU，在兼顾精度和成本的同时，扩展了动态测量范围。即使其中一个传感器单元发生故障，系统仍能正常工作。在抗振性能方面，该全固态设计不含任何移动机械部件，从根本上消除了机械磨损和共振引起的疲劳。内部平台结构将核心传感元件封装在坚固的支架内，并采用多层结构来吸收和抑制振动能量。 信号处理与误差补偿 惯性传感器误差模型 MEMS惯性传感器的测量结果包含多种误差分量。陀螺仪测量模型如下：ω̃ = ω + b_g + s_g∙ω + M_g∙ω + n_g + ε_g(T)加速度计测量模型为：ã = a + b_a + s_a∙a + M_a∙a + n_a + ε_a(T) + g其中："b" = 偏差；"s" = 比例因子误差；"M" = 安装误差矩阵；“n” = 随机噪声；“ε(T)” = 温度漂移；“g” = 重力加速度矢量。实现高精度测量需要对每个误差项进行校准和补偿。 静态校准和温度补偿 静态误差补偿在工厂校准阶段进行。以加速度计的六位置校准为例，通过将IMU放置在六个不同的方向上，建立观测方程——$y = H \cdot X + v$。然后使用最小二乘法求解误差参数向量 $X$。 全温域补偿对于动态补偿至关重要。多项式拟合模型常用于表征温度漂移：$\varepsilon(T) = k_0 + k_1 T + k_2 T^2 + \dots + k_n T^n$通过全温标定实验确定拟合系数（$k_0, k_1, \dots, k_n$），以实现实时温度校正。近年来，还引入了诸如神经网络等智能算法来有效补偿非线性误差。 在线错误识别 钻井过程中误差参数会动态变化，这是传统离线校准难以应对的情况。在线误差识别利用智能优化算法和实时数据动态识别误差参数并实现自适应补偿，从而将井眼倾角测量误差控制在1.43°以内。完整的误差补偿流程如下：5. 导航算法框架 5.1. 态度更新捷联惯性导航计算的核心是姿态矩阵的更新；其微分方程为：

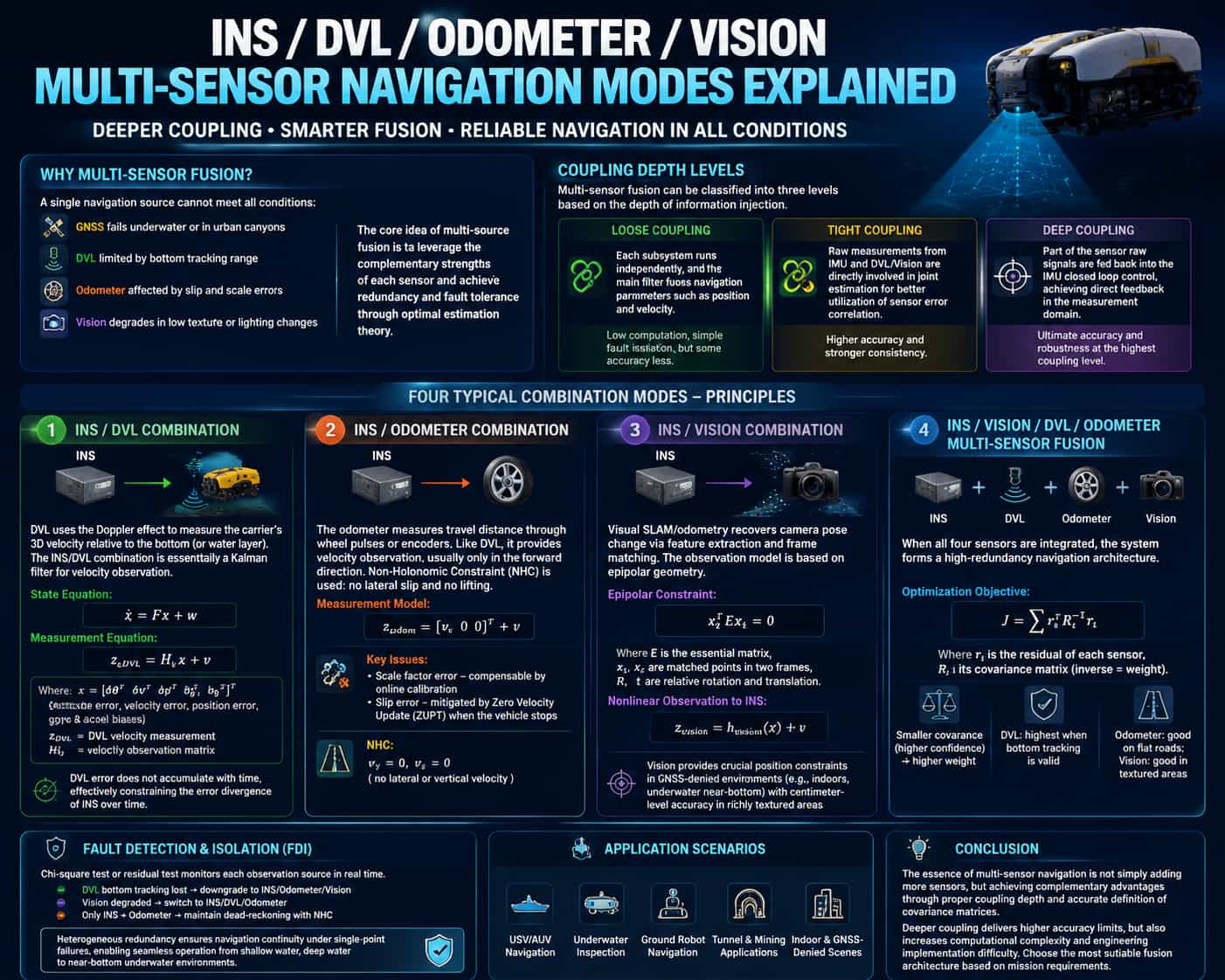

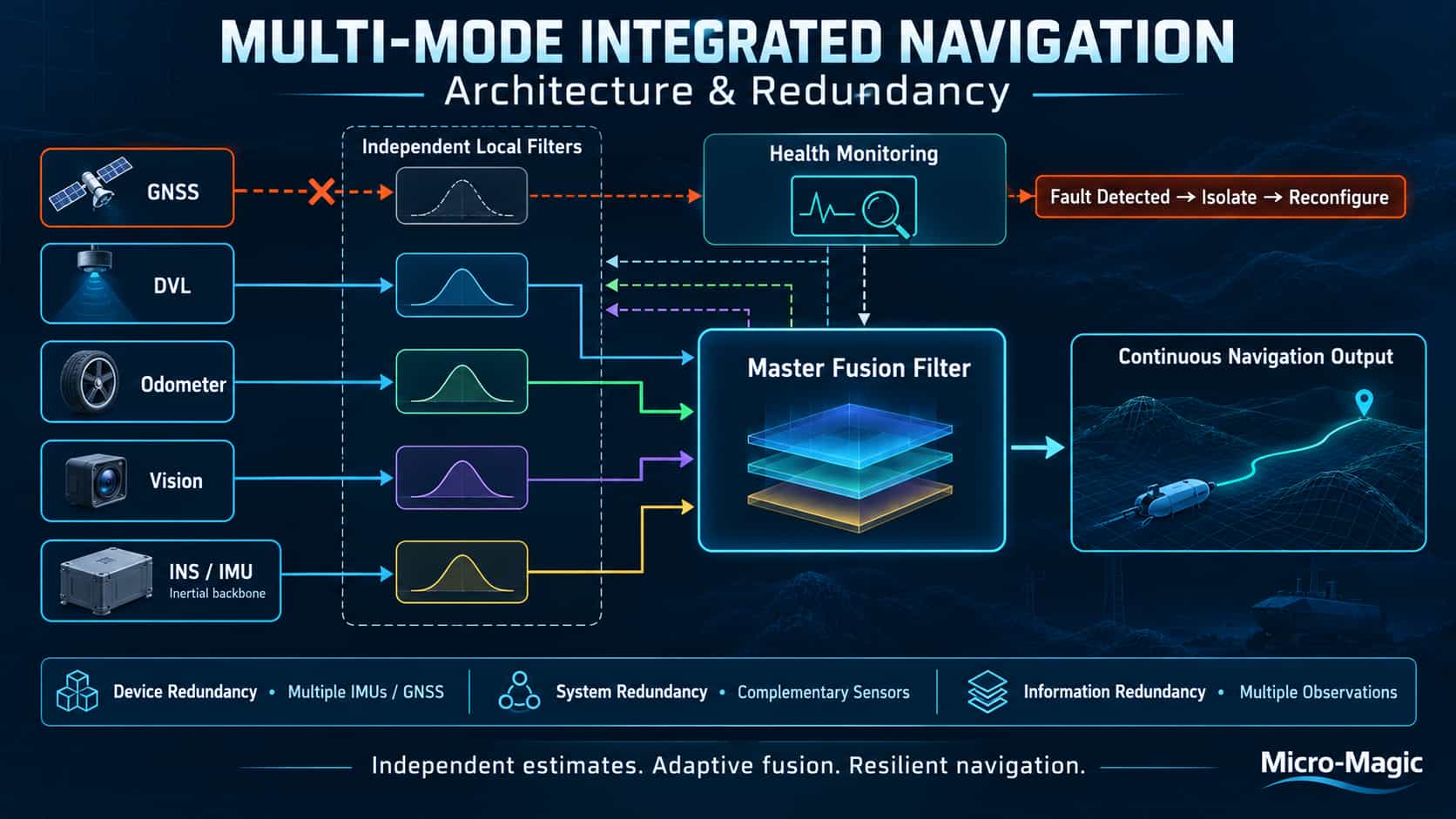

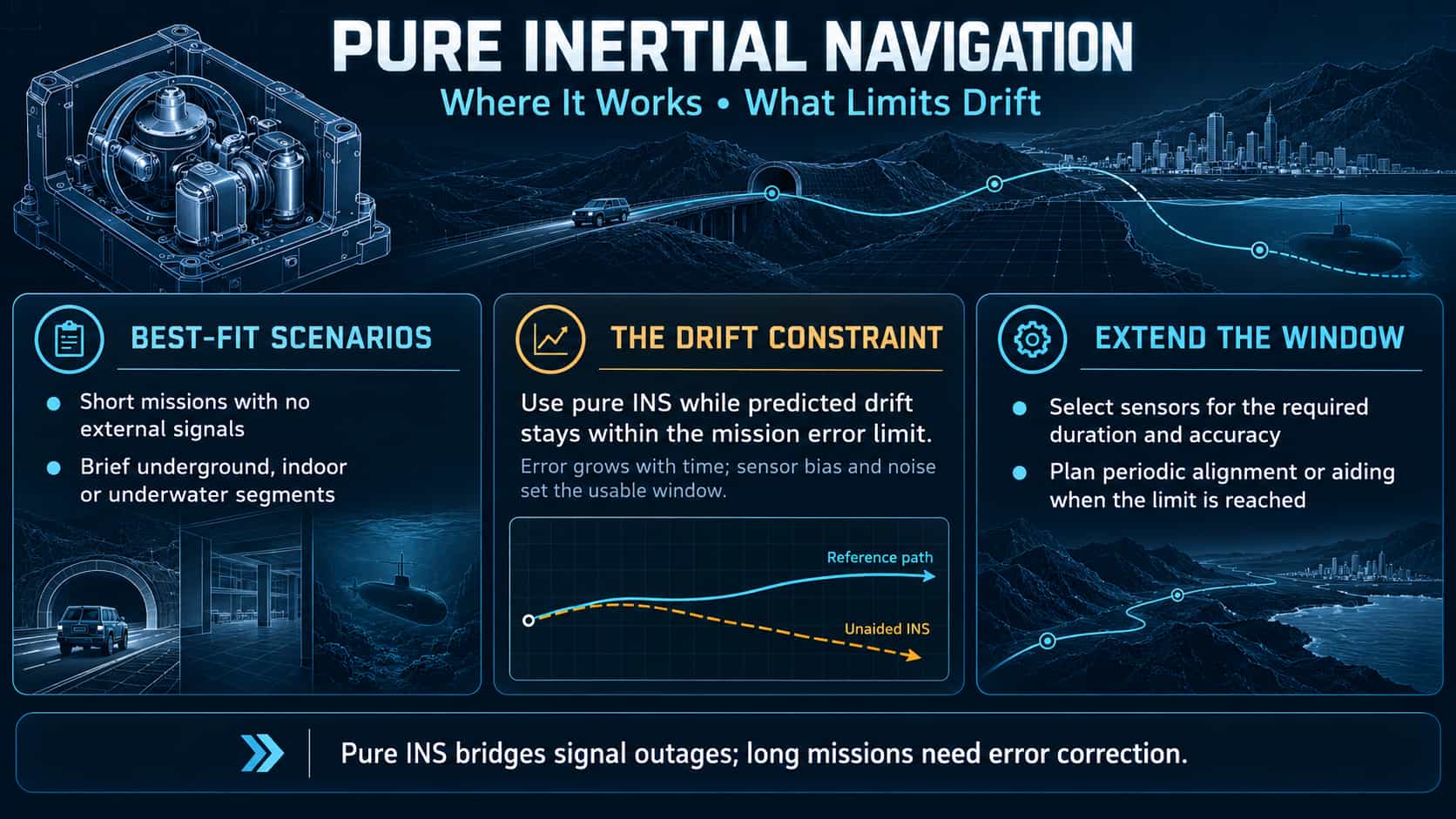

单一导航源难以满足全面覆盖的需求：GNSS在水下或城市峡谷中会失效；DVL受限于海底跟踪范围；里程计易受车轮打滑和比例因子误差的影响；视觉系统在纹理稀疏的环境或光照条件变化时性能下降。多源融合的核心思想在于利用各种传感器的互补特性，通过最优估计理论实现冗余和容错。本文基于耦合深度和信息互补性两个维度，系统地分析了四种典型的融合导航模式。 耦合深度分类 根据信息融合的深度，多源融合可以分为三个层次： * **松耦合**代表最低级别的耦合，其中子系统执行独立计算，主滤波器融合位置和速度等导航参数。其优点包括计算量低和故障隔离简单；然而，精度损失主要源于子系统计算的独立性。 * **紧耦合** 将观测提升到原始测量的水平；来自 IMU 和 DVL（或视觉传感器）的原始数据直接参与联合估计过程，利用传感器误差特性的时间相关性来实现更优的估计。 * **深度耦合** 更进一步，将某些传感器的原始信号纳入 IMU 的闭环控制中，在测量域中建立直接反馈；这代表了最高级别的耦合，实现了极致的精度和最大的鲁棒性。 **四种集成导航模式的原理** （1） **INS/DVL集成** 多普勒速度计 (DVL) 利用多普勒效应测量车辆相对于海底（或水层）的三维速度。惯性导航系统 (INS) 与 DVL 的集成本质上是一个基于速​​度观测的卡尔曼滤波过程：DVL 速度测量值作为外部观测值，用于校正 INS 的速度误差，从而抑制位置漂移。状态方程和观测方程可以表示如下：协方差矩阵Σ是确定融合权重的关键：协方差越小（表示不确定性越低），分配给传感器的权重就越高。当底部跟踪有效时，DVL的权重最高；在平坦地形上，里程计的权重次之；而在视觉纹理丰富的区域，视觉则提供横向约束。 故障检测与隔离（FDI）机制利用卡方检验或残差检验实时监测观测源的异常情况。如果DVL海底跟踪失效，系统自动降级至INS/里程计/视觉融合模式；如果视觉性能下降，则切换至INS/DVL/里程计模式；如果仅剩INS和里程计，则恢复至受非完整约束（NHC）限制的纯INS模式。异构冗余设计确保即使出现单点故障也能保证导航连续性，从而实现从浅水区、深水区到近底水下环境等各种作业场景的无缝覆盖。 结论  多传感器融合导航并非仅仅增加传感器数量，而是依赖于耦合深度的合理选择和协方差矩阵的精确定义，以实现传感器性能的互补。虽然更深的耦合深度能够带来更高的潜在精度，但也增加了计算复杂度和工程实现难度；因此，应根据具体任务需求选择最佳融合架构。

海洋环境对惯性导航系统（INS）构成严峻挑战：盐雾腐蚀、高湿度冷凝、持续摇摆运动以及多维振动都会直接影响系统的精度和可靠性。如果INS无法有效应对这些环境压力，就会出现对准故障、精度下降，甚至硬件损坏。因此，自适应设计是区分船用INS与通用产品的核心技术难点。 盐雾和高湿度环境防护设计 盐雾中的氯离子对金属结构件和电气连接具有很强的腐蚀性，而高湿度环境会导致绝缘性能下降和信号串扰。有效的防护策略应从结构密封和材料选择两个方面着手制定。 一体化结构设计减少了装配间隙和连接器数量。一体成型的外壳能够从根本上阻断盐雾侵入路径，结合定位槽和密封垫片结构，确保在长期户外作业中持续提供保护。 在材料和工艺选择方面，光纤环框和盖板应采用磁屏蔽材料（例如1J50软磁合金）以实现磁防护，同时确保耐腐蚀性。连接器和电缆必须符合盐雾试验标准，电路板必须经过三防涂层工艺。符合MIL-STD标准的IP68防护等级是目前业界在高湿度盐雾环境下有效的解决方案。 摇摆条件下的对准和导航算法 在摇摆条件下，惯性导航系统（INS）的初始对准面临两大干扰：角摇摆（周期性姿态变化）和线性振动（加速度计输出波动）。传统的静态基准对准算法在这些条件下难以收敛。 抗横摇对准方法采用积分惯性系粗对准策略，利用姿态更新消除角横摇的影响，并通过力积分减弱线性振动干扰。在此基础上，采用反馈修正卡尔曼滤波进行精细对准最优估计。实验表明，与传统的旋转调制方案相比，该方法在横摇条件下显著提高了水平和垂直航向精度。 旋转调制技术是抑制陀螺仪比例因子误差的另一种有效方法。通过周期性旋转惯性测量单元（IMU），可以将恒定漂移调制成周期性变化的信号，这两个信号在积分过程中相互抵消，从而降低摆动对航向精度的长期影响。 振动抑制和抗冲击设计 振动通过两种机制影响惯性导航系统 (INS) 的精度：首先，机械共振导致 IMU 输出失真；其次，高频振动耦合到陀螺仪和加速度计测量通道，形成虚假信号。 目前主流的设计方案是三级减振架构：第一级在惯性测量单元（IMU）传感器层面实现内部阻尼隔离；第二级通过壳体结构优化消除共振频率；第三级采用外部阻尼器将设备与承载结构物理隔离。一些高端系统还集成了高带宽（最高可达16kHz）振动监测工具，实时输出各频段的均方根值、峰值振幅和频率，为结构优化提供数据支持。 信号管道中的模拟滤波可以在前端硬件级别预先衰减振动噪声，并与数字滤波算法结合使用，确保进入计算阶段的信号质量。 综合保护系统 除了上述专用设计外，成熟的船用惯性导航系统还需要考虑：电源环境适应性（符合MIL-704A标准）、电磁双层屏蔽（以应对舰载雷达和通信设备的干扰）以及宽温度范围工作能力（-40℃～80℃）。这些措施共同构成了一个完整的恶劣环境适应性设计体系，这是惯性导航系统在海洋条件下保持测绘级精度的根本保障。

M5700光纤惯性导航系统是一款高精度捷联式惯性导航系统，专为海洋测绘和高端导航应用而设计。它集成了光纤陀螺仪、石英挠性加速度计和多源融合导航算法。该系统陀螺仪偏差稳定性为0.02°/h，姿态精度为0.005°，在海洋测绘领域占据了强大的技术优势。 **核心测量能力** 垂荡测量是海洋测绘中的一项关键要求。M5700 的垂荡测量精度可达 5 厘米或垂荡高度的 5%（以较大者为准），有效补偿了船舶运动对多波束测深数据的影响。该系统支持 1 至 30 秒的可配置垂荡周期，能够适应各种海况和船舶特性。 对准解决方案可灵活适应各种操作场景：静态基准对准耗时不到 5 分钟（陆地）和不到 10 分钟（水上），而动态基准对准耗时不到 15 分钟，满足了港口和航道等受限水域快速操作的需求。 多源集成导航支持多种模式，包括惯性/GNSS、惯性/DVL 和惯性/里程计。在 DVL 辅助下，定位精度可达行驶距离 (D) 的 0.3%；与 GNSS RTK 集成时，水平精度可达 1.5 cm + 1 ppm，确保在 GNSS 信号中断期间导航的连续性。 **后期处理功能** 后处理能力是M5700区别于纯粹实时导航产品的关键优势。该系统内置存储，开机后自动记录原始IMU数据和导航解算结果，用户可通过USB或FTP轻松导出。存储的IMU数据可直接导入专业后处理软件（例如IE）进行双向滤波和平滑处理，从而获得比实时解算精度高一个数量级的姿态和位置精度。这一功能使M5700不仅可以用于实时操作，还可以作为数据采集前端，为精细处理提供原始数据基础，并满足水文测量和水下地形建模等应用对精度的严格要求。市场定位 M5700 精准定位于中端海洋测量和测绘市场。其核心客户包括水文局、海事安全管理部门、航道管理机构、海洋地质调查机构以及无人水面船 (USV) 和遥控潜水器 (ROV) 制造商。 当前市场呈现两极分化：低端MEMS产品精度不足（姿态精度>0.1°），且缺乏后处理功能，无法满足测量标准；而高端光纤或激光惯性导航系统性能卓越，但体积庞大且价格昂贵（数十万至百万美元以上），超出大多数商业项目的预算。M5700基于光纤陀螺仪技术，可提供真正测量级的数据，姿态精度在0.005°至0.02°范围内。它集紧凑的2.6公斤重量、工业级定价和双模输出（实时导航和后处理）于一体，有效填补了这一市场空白。 典型应用包括：利用中小型无人水面艇进行近岸水下地形测量；利用载人船舶进行港口航道疏浚前清扫和淤泥监测；利用自主水下航行器/遥控水下航行器进行水下目标搜索和管道线路勘测；以及提取浮标和水下系泊系统的波浪参数。M5700 使专业用户能够在有限的预算内获取严格符合测量标准的姿态和垂荡数据，是海洋测量项目中兼顾性能和成本的最佳解决方案。

在工业自动化和物联网（IoT）快速发展的时代，传感器与控制系统之间的“通信能力”往往决定着项目实施的复杂程度和系统的整体可靠性。TD系列动态倾角仪凭借其丰富的通信接口配置，可为各种场景下的姿态测量需求提供灵活、全面的解决方案。 1. 通信接口概述：灵活选择与适应 TD系列产品涵盖了工业领域所有主流通信方式，产品线丰富，大致可分为数字接口和模拟接口。数字接口包括RS232、RS485、RS422、TTL和CAN总线；模拟接口则提供电流和电压两种类型，支持4-20mA和0-20mA（电流）以及0-5V、0.5-4.5V和0-10V（电压）等输出。在通信协议方面，该系列产品兼容Modbus RTU、定制的0x68协议和CANopen，真正实现了“多功能性和按需适配性”。 2. 数字接口：灵活的数据交换通道 TD系列数字接口型号支持多种输出方式，包括RS232、RS485、RS422、TTL和CAN。这种“多接口”设计理念使工程师能够根据自身特定需求选择最合适的通信方式：  RS232 非常适合短距离点对点通信，具有易于调试和强大的兼容性。 RS485 支持远距离传输，传输距离可达 2000 米，并允许连接多个传感器节点，因此成为工业现场总线的首选。 RS422 支持全双工通信，因此适用于需要同时进行数据传输和接收的场景。 TTL 工作在 3.3V/5V 逻辑电平，便于与嵌入式系统（如 STM32 和 Arduino）直接集成。 CAN 总线专为汽车和工业控制应用而设计，具有强大的抗干扰能力和高实时性能。 3. 模拟接口：经典、可靠的工业信号 对于仍然严重依赖PLC模拟量数据采集模块的传统工业环境，TD系列提供了一系列全面的模拟量输出解决方案。电流输出型号支持4–20mA、0–20mA和0–24mA量程。4–20mA量程是目前最常用的工业标准，具有抗噪能力强、适合远距离传输等优点。零点输出对应于12mA（4–20mA模式）或10mA（0–20mA模式），角度计算基于简单可靠的线性比例关系。 电压输出型号支持三种输出范围——0–5V、0.5–4.5V 和 0–10V——确保与各种 PLC 的模拟输入模块兼容。零点输出对应于 2.5V（0–5V 模式）或 5V（0–10V 模式），采用类似的简单计算方法。 模拟接口的主要优势在于其“即插即用”的特性；无需编写复杂的通信协议。角度值可以通过ADC采集电压或电流读数直接获得，从而显著降低系统集成的门槛。 4. 通信协议：标准化与定制化的融合 在协议层面，TD 系列兼顾了标准化和灵活性。 Modbus RTU协议是工业自动化领域的实际标准，可通过RS485接口广泛支持。通过使用标准的Modbus功能码（例如用于数据读取的0x03），该设备可以轻松地与各种PLC、HMI/SCADA软件和控制系统进行通信。 该自定义协议是一种高效的十六进制通信协议，专用于数字模型。数据帧以标识符 0x68 开头，包含数据长度、地址码、命令字、数据有效载荷和校验和等字段。该协议支持多种功能，包括读取单轴或双轴角度、设置相对/绝对零点、调整波特率、切换请求-响应模式和自动输出模式以及修改模块地址等，所有功能均以简洁的命令和快速的响应速度为特点。 CANopen协议专为具有CAN接口的产品而设计，并采用标准的CANopen协议栈。参数配置通过SDO（服务数据对象）进行处理，而实时角度数据传输则通过PDO（过程数据对象）进行。它支持节点ID配置（默认值为0x05）、波特率设置（可配置范围为100kbps至1Mbps）以及多种数据输出速率（5Hz至50Hz）等功能，完全满足工业控制和汽车应用的需求。 遴选建议 为特定项目选择模型时，请考虑以下因素：  控制系统接口：如果系统已经使用 RS485 总线，则优先选择 RS485+Modbus；如果使用 PLC 模拟模块，则选择 4–20 mA 电流输出或 0–10 V 电压输出。 传输距离：对于远距离（>50 米），建议使用 RS485 或 4–20 mA 电流输出；对于近距离，RS232、TTL 或电压输出是合适的选择。 实时性要求：对于高实时性应用（如机器人或车辆控制），建议使用 CAN 接口；对于一般工业监控，数字接口或模拟接口均足够。 多节点联网：当需要并行连接多个传感器时，RS485+Modbus 或 CAN 总线是最佳选择。 结论 TD系列动态倾角仪采用双接口设计（支持数字和模拟输出），并兼容多种协议——包括Modbus、自定义协议和CANopen——真正体现了“单一平台、多种接口、按需适配”的设计理念。无论您是构建全新的工业物联网系统，还是升级传统的PLC控制柜，TD系列都能提供理想的通信解决方案，使倾角仪数据采集变得前所未有的简单。

TD7系列代表了新一代高性能动态倾角仪，提供四种接口配置：电流输出（TD7-AC）、电压输出（TD7-AV）、CAN输出（TD7-CA）和数字输出（TD7-DI）。该系列产品在动态和静态测量模式下均能实现高精度；关键精度参数详见下文。 1. 动态精度与静态精度 TD7系列的核心精度规格为动态测量精度0.3°和静态精度0.05°。这些数值反映了传感器在两种不同工作条件下的性能。 0.3°的动态精度代表了在运动或振动环境下测量倾斜角时的最大误差。TD7集成了内部垂直陀螺仪和加速度计、集成姿态求解器以及用于降噪的优化数字滤波。结合N阶卡尔曼滤波算法，即使在强烈的振动和运动中，它也能精确输出物体的姿态角。该指标对于评估传感器在移动平台、车辆、机器人或振动机械等应用中的适用性至关重要。 0.05°的静态精度是指在-40°C至+85°C的整个工作温度范围内，静止或准静态条件下的综合误差。该精度包含了绝对线性误差、重复性误差、滞后误差、零点偏移误差和水平轴未对准误差。在工业倾斜测量领域，0.05°的静态精度被认为是高性能的。 这两个值之间近六倍的差异提醒我们，在动态操作过程中精度会降低——这是动态测量系统固有的特性。 2. 温度漂移和零点稳定性 零点温度漂移为±0.01°C/°C（TD7-AC/AV 型号）或±0.05°C/°C（TD7-CA/DI 型号）。以 TD7-AC 为例，当环境温度从 25°C 升至 85°C 时，零点温度漂移约为 0.6°C。对于在室外或宽温域运行的设备，此参数会直接影响其长期测量可靠性。 灵敏度温度系数≤200 ppm/°C (TD7-AC/AV) 或≤150 ppm/°C (TD7-CA/DI)。该参数表示温度波动对传感器“输出变化与角度变化之比”的影响程度。200 ppm/°C 的值意味着温度每变化 1°C，灵敏度就会发生约 0.02%（万分之二）的相对变化。 TD7 系列采用各种技术——如非线性补偿、正交性补偿和温度漂移补偿——来消除误差源，确保在 -40°C 至 +85°C 的宽温度范围内具有稳定的测量性能。 3. 长期稳定性 长期稳定性规范是

技术背景：从静态测量过渡到静态-动态双模式 传统倾角仪依靠微机电系统（MEMS）加速度计测量沿敏感轴的重力加速度分量来计算角度，在静态或准静态环境下可实现高精度测量。然而，当平台受到运动、振动或冲击时，外部加速度会叠加到重力加速度上，导致测量结果出现显著偏差。这种固有的局限性限制了传统倾角仪在动态场景（例如移动平台、工程机械和机器人）中的应用。 TD系列动态倾角仪通过融合三轴MEMS加速度计和三轴陀螺仪的融合架构，以及整合静态和动态能力的双模融合算法，从根本上解决了这一难题。其核心技术在于系统能够实时评估运行环境：在静态模式下，系统采用静态算法以确保极高的精度；在动态模式下，系统自动切换到基于N阶卡尔曼滤波器的动态算法。通过融合加速度计的低频稳定性和陀螺仪的高频响应，系统能够有效抑制振动和冲击引起的测量误差。这种技术方案使得TD系列倾角仪能够在复杂的动态环境中持续输出稳定可靠的倾角数据。 产品矩阵：四大系列，定位差异化 TD系列产品可满足从标准工业级要求到高精度应用的各种需求；根据精度等级和应用场景，产品分为四个等级：产品模型轴的数量静态精度动态精度尺寸（毫米）定位TD5三轴0.1°0.5°66×56×29标准工业级，双动态/静态模式TD6双轴0.06°0.5°60×59×29动态型，高抗振性能TD7双轴0.05°0.3°55×37×24高精度动态紧凑设计TD9三轴0.02°0.1°78×44×26超高精度，动态/静态双模式TD5系列是一款标准的工业级三轴倾角仪，静态精度为0.1°，动态精度为0.5°。它集成了三轴加速度计和陀螺仪，支持X、Y、Z轴方向的倾斜监测，测量范围为±90°（三轴）或±180°（可选单轴）。其国产化率超过85%，适用于叉车平衡控制、高空作业平台、卸料机械以及装卸桩防倾覆等工业应用。 TD6系列是一款纯动态双轴倾角仪，专为移动平台和高振动环境而设计。它采用集成式垂直陀螺仪和N阶卡尔曼滤波算法，静态精度可达0.06°，动态精度可达0.5°。通过非线性补偿、正交性补偿和温度漂移补偿等多种技术消除误差源。其平均故障间隔时间（MTBF）≥55,000小时，抗冲击能力达25,000g，在铁路轨距测量、桥梁和大坝监测、船舶航行姿态测量以及风力涡轮机振荡监测等高动态应用场景中表现出色。 TD7系列是高精度动态倾角仪，静态精度提升至0.05°，动态精度提升至0.3°。该系列产品在TD6的基础上进一步优化了温度漂移控制（≤150 ppm/℃），并拥有55×37×24mm的紧凑尺寸。它非常适合对精度和尺寸要求极高的应用，例如精密机床的调平控制、卫星太阳能电池阵列的定位以及医疗设备的定位。 TD9系列是TD产品线的旗舰产品，静态精度高达0.02°，动态精度高达0.1°。它集成了高精度16位A/D模块和温度传感器，灵敏度温度系数≤200 ppm/℃，抗冲击能力达5500g。该系列产品支持三轴（X、Y、Z）倾斜监测，广泛应用于对测量精度要求极高的应用领域，例如光伏跟踪系统、打桩机垂直度监测和车辆超载监测。 输出接口矩阵：全面涵盖数字、模拟和总线接口 TD系列的另一项核心优势在于其全面的输出接口。每个精密系列都提供三种输出类型——数字、模拟和总线——使用户能够根据其后端控制系统的要求进行灵活选择： 数字输出 (DI)：采用 RS232、RS485、RS422 或 TTL 信号电平，支持标准 Modbus RTU 或自定义十六进制协议。数据以数字格式直接传输，具有高抗干扰能力，因此适用于与 PLC 和工业 PC 等数字系统直接集成。 电压输出（AV）：输出模拟电压信号，方便与传统的基于电压的数据采集卡或仪器连接，以便直接读取和处理信号。 电流输出（交流）：采用工业标准的 4–20 mA 电流环路输出。它具有很强的抗干扰能力，因此特别适用于远距离传输和恶劣的工业环境。 CAN 总线输出 (CA)：支持 CAN 2.0 协议，使其成为分布式控制系统（例如汽车和机器人应用中的控制系统）的理想选择，这些系统需要高速总线通信。 核心技术特性 整个TD系列产品共享以下核心技术平台： 动态-静态双模融合算法：该系统通过实时分析加速度和角速度数据，自动识别当前运行状态。在静止状态下，系统采用静态算法以确保最高精度；在运动状态下，系统切换至动态算法，融合陀螺仪数据以补偿加速度引起的干扰。该机制使得单个传感器能够应对两种截然不同的运行条件：静态安装和动态载体应用。 全面的温度补偿和老化测试：所有产品出厂前均经过严格的校准、温度补偿和长期稳定性（老化）测试。工作温度范围为-40°C至+85°C，存储温度范围为-55°C至+100°C。 工业级防护和可靠性：全系列产品防护等级达到 IP67（可根据要求提供 IP68），标配 1.5 米屏蔽电缆，该电缆耐磨、耐油，并可在宽温度范围内工作。绝缘电阻 ≥100 MΩ，抗振性能符合 10 grms (10–1000 Hz) 标准。 灵活的通信和电源：输出接口包括 RS232、RS485、RS422、TTL 和 CAN 总线选项，支持 Modbus RTU 和自定义十六进制协议。宽输入电压范围（直流 9–36 V，可选 5 V）可适应工业环境中各种电源条件。选型建议 TD系列四款产品构成了一个全面的产品阵容，涵盖了从标准工业级到超高精度、从三轴到两轴配置、从通用型到紧凑型等广泛的规格。TD5是需要三轴监测的标准工业应用的经济之选，而TD6则针对动态性能进行了优化，更适合移动平台和高振动环境。TD7在需要高精度和紧凑尺寸的情况下提供了理想的解决方案。最后，对于需要极高精度的应用，例如太阳跟踪和高精度监测，TD9代表了国产MEMS倾角仪技术的巅峰之作，其静态精度高达0.02°，动态精度高达0.1°。该系列产品国产化率超过85%，不仅克服了关键的技术障碍，还为各行业提供了涵盖从静态到动态监测、从标准到高精度性能的完整倾角测量解决方案。

IF4060光纤惯性导航系统（INS）不仅具备高精度自主寻北能力，而且通过动态基准对准和转移对准两项先进功能展现出卓越的战术价值。这些功能直接决定了该系统在舰载机、车载武器系统和无人机群等移动平台上部署时的快速响应能力和作战效能。 1. 动态基准对准：在摇晃环境中建立初始参考点 动态基座对准的主要挑战在于，载体运动引起的扰动加速度会掩盖传统解析对准中常用的参考信号，例如地球角速度和重力矢量。IF4060 采用“卫星辅助动态对准”模式解决了这个问题，该模式分两个阶段运行：  粗略对准阶段：来自卫星导航系统的速度和位置数据作为外部观测值来构建卡尔曼滤波器；这可以粗略估计姿态矩阵，并将航向误差收敛到几度以内。 精细对准阶段：在粗对准的基础上，该阶段整合了惯性导航系统（INS）的积分角速度和比力数据。采用闭环卡尔曼滤波器来优化偏差角的估计，同时识别陀螺仪漂移和加速度计偏差，最终实现高精度初始姿态初始化。 与静态基准对准（5分钟）相比，动态基准对准大约需要15分钟（300秒+600秒）。虽然耗时更长，但它允许在平台航行或机动过程中进行初始化；此外，该对准完全依赖于卫星导航数据，无需外部地面实况参考。手册明确指出，动态基准对准需要有效的卫星数据，且DOP值小于8。此外，载具的速度不能保持为零——这意味着需要一定程度的机动激励才能确保系统的可观测性。 2. 迁移对齐：父平台与子平台之间的快速参考迁移 IF4060的另一项先进功能是转移对准，专为“母子”平台场景而设计，例如在起飞前对准舰载机或在无人机脱离母舰前对准无人机。其工作原理不依赖于卫星或静态重力；而是通过数据链路从主惯性导航系统（高精度主机平台）接收实时导航数据（位置、速度和姿态）。通过将这些数据与其自身内部惯性导航系统的输出进行比较，并采用匹配算法，它可以反向计算自身的初始姿态和导航参数。 传输对准的核心技术挑战在于杠杆臂效应和时间同步。由于主从惯性系统安装位置不同，载体机动时会产生线速度差异（杠杆臂速度 = 角速度 × 杠杆臂矢量）。IF4060 具有精确的杠杆臂补偿机制（以 0.0001 米的分辨率处理 DR 到惯性系统、GNSS 到惯性系统以及惯性系统到平台的杠杆臂）。该机制将从系统的测量值转换到主系统的参考点，从而消除由结构弯曲和外部杠杆臂偏移引起的匹配误差。同时，PPS（每秒脉冲）信号确保主从系统之间时间参考的严格对准，防止由时间延迟引起的动态失配。 3. 工程实施的关键制约因素 动态基准对准和转移对准都对输入数据质量高度敏感。在动态基准对准过程中，如果GNSS速度读数始终为零或DOP（精度因子）值超过限值，系统将无法有效收敛。在转移对准过程中，如果杠杆臂参数配置错误，故障指示器会发出“对准漂移过大”的警告。此外，两种对准模式都要求载体在机动过程中进行一定幅度的姿态变化（避免剧烈振荡），以确保卡尔曼滤波器的全状态可观测性。 概括 IF4060 的动态基准和转移对准能力，本质上将“静态寻北”扩展到“动态环境下的基于滤波器的估计”，并将“自主对准”扩展到“分布式协同转移”。这些特性使 IF4060 从简单的位置/姿态传感器提升为能够在网络化作战系统中快速响应的高端战术导航节点。

IF4060光纤惯性导航系统提供A、B、C三种型号，分别对应低、中、高精度级别。它们的自寻北航向对准精度（1σ）分别为0.2°secφ、0.1°secφ和0.06°secφ。这种分类并非随意设定，而是基于对核心组件性能、应用需求和成本效益的综合评估。 **精确分类的物理基础** 自寻北精度从根本上取决于惯性元件的偏置稳定性。三款IF4060型号的陀螺仪的偏置稳定性（10秒平均值）分别为0.2°/h、0.1°/h和0.06°/h。陀螺仪偏置稳定性是决定寻北精度的关键因素：偏置越低，陀螺仪对地球角速度分量的解析精度就越高，从而寻北精度也越高。这三个精度等级分别对应陀螺仪的三个性能级别，从而构建了从元件级到系统级的完整精度链。 精密水平仪的行业定位 从行业角度来看，0.06°secφ 的寻北精度属于高精度战术级别，能够满足精确制导和无人机自主导航等严苛要求。0.1°secφ 代表中等精度战术级别，适用于陆地车辆和舰艇导航等应用。0.2°secφ 则面向对成本较为敏感且精度要求相对较低的应用。这三个级别涵盖了从“高端/尖端”到“经济/实用”的全部需求范围。 分层设计的工程考量 在单一平台上提供三种精度等级的策略体现了成熟的工程原理。所有三种型号都具有相同的外部特征——例如外形尺寸和接口——使用户能够在不改变系统集成方案的情况下灵活切换精度等级。关于组件选择，光纤陀螺仪在生产过程中自然会出现性能波动；根据实际测量的性能对产品进行分类和发货是最经济合理的方案。这种方法既避免了高性能组件的浪费，又确保了每个单元都能发挥其全部潜力。精准匹配应用场景 0.06°精度等级适用于对航向精度要求极高的任务，例如远程无人机侦察和导弹发射器校准。0.1°精度等级满足大多数战术车辆、舰载导航系统以及中短程无人机的需求。0.2°精度等级适用于成本控制严格、精度要求适中的民用或训练应用。用户可根据任务需求和预算限制，从这三个精度等级中选择最佳方案。 IF4060 的三级精度分类代表了一种最佳解决方案——基于陀螺仪性能，由应用需求驱动，并以成本效益为平衡——确保每一分钱都花在最重要的地方。

IF4060光纤惯性导航系统（INS）是一款单轴旋转调制系统，主要由微型光纤陀螺仪、石英加速度计、伺服机构、电源模块、数据采集处理模块和卫星导航模块组成。该产品具有体积小、重量轻、精度高、成本低等特点，并能够对某些惯性分量误差进行自校准。作为一款高端战术级INS，IF4060适用于包括中小型无人机和水下机器人在内的各种高要求应用。 核心技术优势 1. 多级精度实现灵活适应 IF4060 提供 A、B、C 三种型号，分别对应低、中、高精度级别；它们拥有相同的外部特征，例如外形尺寸和接口。航向对准精度分别为 0.2°secφ、0.1°secφ 和 0.06°secφ（自寻北）；姿态对准精度在所有型号中均为 0.005°；航向保持精度（纯惯性模式）分别为 0.1°/h、0.05°/h 和 0.03°/h。这种三级精度设计使 IF4060 能够灵活满足不同任务的各种导航精度需求，从日常侦察到高精度打击行动均可胜任。 2. 综合操作模式 IF4060 支持多种工作模式，包括纯惯性模式、惯性/卫星模式、惯性/DVL 模式、惯性/里程计模式、惯性/目视模式和航海罗盘模式。它还支持自寻北、转移对准、卫星辅助移动基准对准和高精度后处理等功能。这种全面的模式覆盖确保了其在复杂环境（包括 GPS 信号受限、水下、陆地和空中场景）中具备高度可靠的导航能力，完全满足战术级产品在复杂战场条件下的适应性要求。 3. 卓越的集成导航精度 在卫星集成导航模式下，姿态保持精度可达0.008°，速度精度为0.02 m/s，水平位置精度优于1.5 m，垂直位置精度优于3 m。采用卫星载波相位差分链路时，系统水平精度可达1 cm + 1 ppm，垂直精度可达2 cm + 1 ppm。如此卓越的集成导航精度，确保IF4060完全满足战术级作战平台对精确定位、导航和授时（PNT）的严苛要求。 4. 卓越的核心部件性能 IF4060 配备陀螺仪，测量范围为 500°/s，偏置稳定性高达 0.06°/h（10 秒平均值），带宽为 400 Hz；加速度计的测量范围为 30g，偏置稳定性为 50 μg。这些高性能惯性元件为系统的高精度导航能力提供了强大的硬件基础。 能够适应恶劣环境和战术需求 IF4060 的工作温度范围为 -45°C 至 +70°C，其电磁兼容性符合空军飞机 GJB151B 标准。它支持 12V 至 36V 的宽输入电压范围，功耗低于 12W。IF4060 的尺寸为 118mm × 104mm × 117mm，重量仅为 1.8 kg，其轻巧、低功耗和宽温设计使其能够灵活集成并部署到各种战术平台上。 在接口方面，IF4060 提供 RS422、RS232、以太网和 PPS 输入/输出端口，并可选配定制的 CAN 接口。它支持高达 200 Hz 的数据更新速率，确保在高度动态的运行场景下也能实现实时响应。应用场景 凭借上述优异的性能，IF4060光纤惯性导航系统被广泛应用于：  小型和中型无人机：其轻巧的设计结合高精度的导航能力，确保了可靠的自主飞行、目标定位和作战能力； 水下机器人：集成惯性/DVL导航和垂荡测量能力满足长时间、高精度水下导航的要求； 陆地车辆：集成惯性/里程表导航，并具备自动寻北功能，使其适用于装甲车辆和导弹发射器等战术平台； 海洋系统：海洋罗盘模式和高精度姿态测量满足船舶导航和武器系统对准的需求。 结论 凭借其单轴旋转调制技术、高性能光纤陀螺仪和石英加速度计等核心组件、灵活的精度等级配置、全面的运行模式以及卓越的集成导航精度，IF4060 确立了其作为高端战术级惯性导航系统的地位。无论是无人机、水下机器人、陆地车辆还是海洋系统，IF4060 都能凭借其卓越的性能、可靠的环境适应性和灵活的配置能力，提供精准稳定的导航解决方案。
