1. 介绍： 想象一下这样的场景：一台焊接机器人在汽车装配线上连续运行，其机械臂末端会受到频率为 80Hz、瞬时冲击力为 15g 的冲击。在这种情况下，如果选择了错误的惯性测量单元 (IMU)，标准传感器的偏差漂移可能在短短 30 分钟内累积到 1.2°，导致定位失败和安全停机。 这绝非夸张。在高振动的工业环境中——无论是冲压车间、数控加工、重型AGV作业还是重型建筑机械——IMU传感器面临的挑战不仅仅是精度问题，而是根本的可行性问题。 振动主要通过两个途径影响惯性测量单元（IMU）：首先是直接机械耦合，振动通过安装底座传递到传感器，干扰其微机械结构的响应；其次是振动整流误差（VRE），加速度计的直流整流响应对交流振动产生额外的偏移——这对于倾斜传感应用而言尤为关键。此外，工业环境的温度波动剧烈（-40°C 至 85°C）；由于微机电系统（MEMS）传感器对温度高度敏感，未经补偿的陀螺仪可能会出现 ±10°/s 量级的偏置漂移。 因此，在选择适用于高振动环境的惯性测量单元（IMU）时，需要同时解决两个核心问题：抗振动干扰能力和温度漂移补偿能力。本文将探讨这两个关键方面，系统地阐述关键技术规格和产品选择决策过程。 2. 振动干扰的本质及抗振策略 2.1. 了解振动整流误差 (VRE) 在高振动环境下，惯性测量单元 (IMU) 最常见的故障模式并非简单的“测量不准确”，而是“振动引起的偏置偏移”——这被称为振动校正误差 (VRE)。对于加速度计，传感器会因交流振动而产生意外的直流偏移；这种直流偏移在倾斜传感应用中尤其有害。对于陀螺仪，主要问题是重力敏感性，即线性振动通过设备的机械结构耦合，在陀螺仪的输出上叠加一个虚假的角速率信号。这些问题的综合影响范围很广，从姿态漂移到控制系统完全不稳定都有可能。2.2. 在硬件层面减轻振动 在选择产品时，应优先考虑具有硬件级抗振设计的惯性测量单元 (IMU)，而不是仅仅拥有亮眼规格参数的标准型号。以下抗振设计特性是关键的选择标准： （1） 差分/闭环传感架构采用差分陀螺仪架构的惯性测量单元（IMU）能够有效抑制线性加速度和机械振动的干扰。闭环微机电系统（MEMS）结构，结合MEMS元件和专用集成电路（ASIC）之间的独立温度补偿通道，也能显著提高抗振性能。 （2） 机械滤波器和抗振设计一些工业级传感器集成了片上机械滤波器，用于衰减高频环境振动干扰。例如，村田制作所的SCA3400加速度计采用了一种“抗振设计”，能够抑制200 Hz以上的环境振动干扰。 （3） 物理隔离和加固包装双层金属陶瓷外壳结合专用阻尼材料，可有效抑制机械噪声耦合。迈新民微电子的U4930采用密封金属外壳和专用阻尼材料，在抑制机械噪声干扰的同时，保持了IP67防护等级。 （4） 冗余传感器架构双IMU冗余架构通过实时数据比较来补偿误差，进一步提高高振动环境下的输出可靠性。 2.3. 利用算法抑制振动噪声 即使选用最佳硬件，也无法完全消除振动噪声。可靠的抗振动解决方案通常会在算法层面集成降噪处理。 （1） 自适应带宽滤波一种前沿方法是自适应数据预处理，即在姿态估计之前，通过正弦估计连续调整滤波带宽，以减轻振动和传感器噪声的影响。自适应卡尔曼滤波器模块可以动态调整噪声协方差矩阵，并根据外部振动频率自动优化权重，从而实现低至 0.008°/s/√Hz 的输出噪声密度。(2) 小波滤波与卡尔曼滤波相结合研究表明，通过采用高斯加权移动平均滤波结合小波滤波进行初始噪声抑制，然后对去噪数据进行基于 PID 的融合，最后通过卡尔曼滤波进行进一步优化，振动噪声的标准偏差可以降低 93.83%。 （3） LMS 和扩展卡尔曼滤波器 (EKF) 方法对于车辆车身等振动场景，可采用最小均方 (LMS) 方法进行前端预处理，以提高信噪比。随后，利用加速度计和陀螺仪的互补特性滤除陀螺仪偏置噪声，最后使用扩展卡尔曼滤波器进行最终滤波。四小时的现场实验结果表明，该方法能够显著降低车辆振动对惯性测量单元 (IMU) 的影响。 2.4 振动环境的关键选择标准 在选择设备时，应特别注意以下与振动相关的技术参数：` 振动整流误差（VRE）/振动整流系数：这是振动抵抗力的最直接指标，通常以mg/g²为单位测量。数值越低，振动抵抗力越强。` 抗振性能：以 grms 表示（例如，在 20 Hz–2 kHz 范围内 ≥20 grms 或 10 g RMS）。` 带宽选择：选择与目标振动频率相匹配的带宽。过宽的带宽会捕获高频带内振动，导致更高的振动重复测量误差（VRE）。工业级惯性测量单元（IMU）通常会将输出带宽限制在 100–200 Hz，作为一种抗混叠设计措施。` 抗冲击性：通常要求≥2000 g 或更高，以确保意外的严重冲击不会损坏 IMU。 3. 温度漂移补偿策略及精度 3.1. 温度对惯性测量单元（IMU）的影响有多大？ MEMS加速度计和陀螺仪的敏感结构（例如硅基微机械梁、质量块和电容板）会随着温度变化发生热胀冷缩。这会改变机械刚度和电容间隙，从而导致输出信号漂移。例如，硅的杨氏模量会随着温度升高而以约-60 ppm/°C的速率下降；在-40°C至85°C的温度范围内，陀螺仪的未补偿偏置漂移可达±10°/s量级。因此，在选择器件时，必须关注IMU在整个温度范围内的稳定性，而不仅仅依赖于室温下的性能指标。 3.2. 温度漂移补偿的技术方法 目前，温度漂移补偿主要有两种技术途径： 路径 1：硬件级温度补偿这包括集成独立的温度传感器和补偿通道，以实时监测芯片内部的温度并校正输出。数字闭环系统用于实时校正漂移；例如，某些工业级加速度计的自补偿功能可以将温度漂移抑制到±0.003 mg/°C。晶圆级封装技术和高稳定性封装材料的选择有助于降低封装内部的热应力。 路径二：软件/算法级温度补偿软件补偿依靠数学方法分析温度与MEMS陀螺仪输出数据之间的关系。它能够在不增加额外硬件成本的情况下确保输出精度，并具有简单、成本低、参数易于调整等优点。主流方法包括多项式拟合、分段线性/分段拟合以及插值技术（例如拉格朗日插值）。这些方法的基本原理是通过建立温度与传感器误差之间的数学映射模型来预测和消除温度漂移。其核心概念是利用实验数据训练一个函数，该函数将温度（或温度变化率）映射到偏差或比例因子校正；在运行过程中，将当前温度输入到该函数中以计算补偿值，从而确保在整个温度范围内输出的稳定性。 3.3. 与温度漂移相关的关键选择指标 在选择过程中，应评估以下与温度相关的参数： 全温偏置稳定性：测量 -40°C 至 85°C 温度范围内的偏置变化，以 °/h 或 mg 表示。高质量的工业级 IMU 可实现 ≤150°/h 的全温偏置（对于陀螺仪）。偏置温度系数：以mg/°C或°/h/°C表示；数值越低，性能越好。例如，加速度计的温度偏移为0.026 mg/°C，而陀螺仪的灵敏度温度变化仅为0.0013%/°C。温度补偿方法：查看产品规格，看是否明确说明使用全温度范围校准和补偿算法。工作温度范围：工业级通常为 -40°C 至 85°C，而要求更高的应用可能会将此范围扩展到 -55°C 至 125°C。 4. 选拔依据为绩效成绩 对于高振动工业运行条件，可采用以下性能等级框架作为选型参考：选拔等级关键振动和温度补偿特性应用场景高性能战术级VRE含量为0.03 mg/g²；抗振动能力为10 g RMS；校准温度范围为-40°C至71°C机器人技术、导航、稳定平台工业通用级工作温度范围：-40°C 至 85°C；温度漂移：0.026 mg/°C；容错设计AGV、农业机械、高精度GNSS嵌入式紧凑型全温补偿； ≥20克均方根振动耐受性； ≥2000克抗冲击能力汽车、航空、测量和制图高可靠性/长寿命等级十年漂移 200 Hz）桥梁监测、风力发电、高端设备冗余双IMU等级双IMU冗余；IP67防护等级；减震；0.5°/h偏置稳定性卫星、航空测量、恶劣环境概括 在为高振动工业环境选择惯性测量单元 (IMU) 时，必须考虑以下关键因素：（1） 抗振性：重点关注 VRE（振动整流误差）、抗振等级、机械滤波器设计和算法降噪能力。（2） 热漂移补偿：重点关注整个温度范围内的偏置稳定性、偏置温度系数、补偿算法和宽温度校准。（3） 全面防护：注重抗冲击性、IP防护等级和冗余设计。（4） 避免陷阱：仅依赖室温规格可能会产生误导；必须要求提供有关整个温度范围内 VRE 和性能的测量数据。最终，选择合适的惯性测量单元 (IMU) 应基于对具体应用场景的精确理解——包括振动频谱、温度范围、精度要求和安装空间——以及与供应商的充分沟通，并在必要时使用原型进行实证验证。

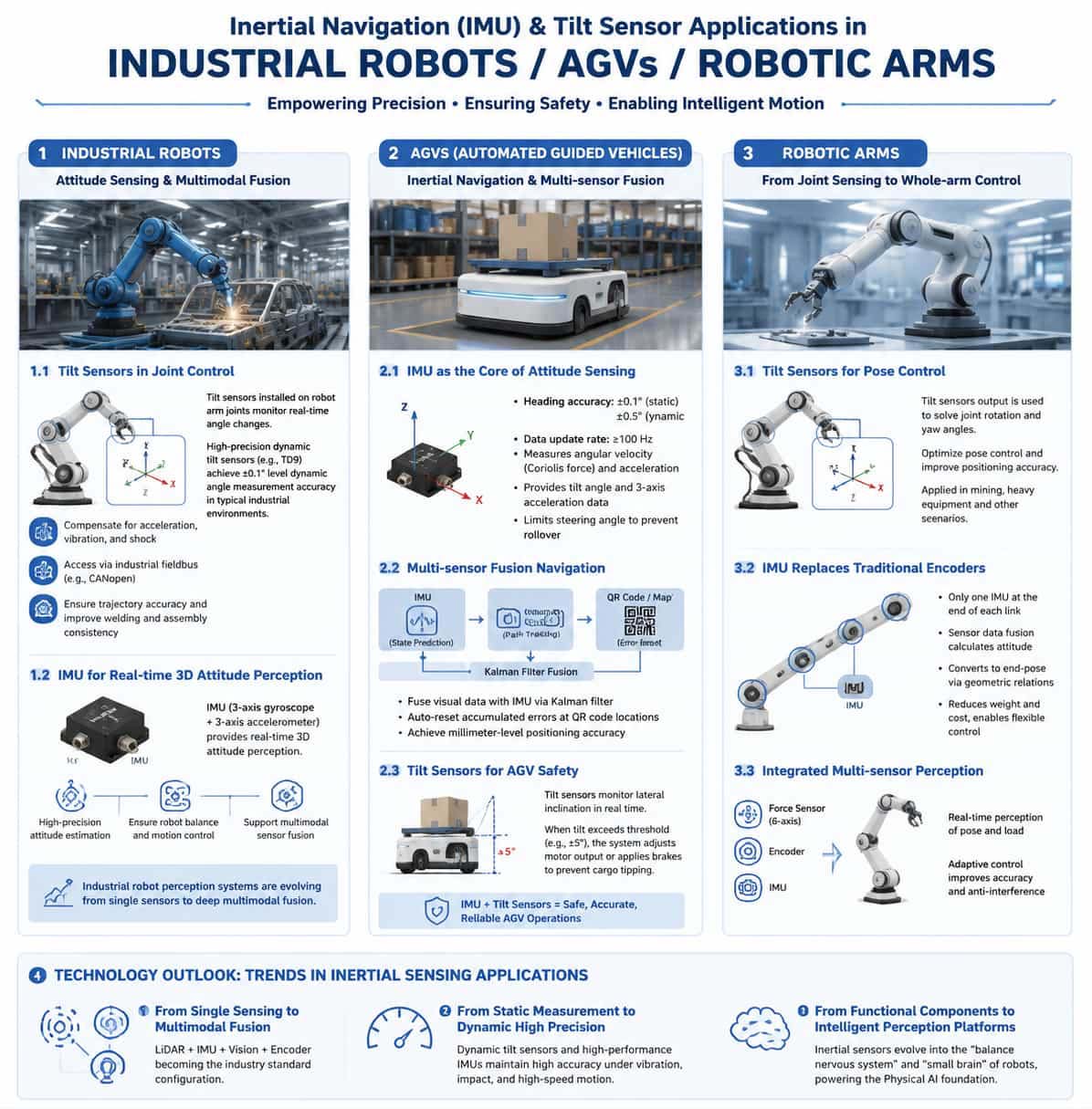

1. 介绍 在智能制造和自动化浪潮的推动下，工业机器人、自动导引车（AGV）和机械臂正成为现代工业生产系统的核心执行单元。无论是高速AGV在复杂的工厂车间中穿梭，还是多轴机械臂在精密装配中执行微米级操作，精确的姿态感知和运动控制都至关重要。惯性测量单元（IMU）和倾角仪作为核心组件，赋予这些设备类似于“平衡感”和“小脑”的功能。 2. 工业机器人：姿态感知与多模态融合 工业机器人应用于焊接、装配和物料搬运等场景，对运动轨迹的精度和重复性要求极高。虽然传统的编码器可以提供关节角度信息，但仅依靠编码器往往无法满足高精度控制的要求，尤其是在高速运动、振动、冲击或长时间运行等条件下。惯性导航传感器和倾角仪的引入，为工业机器人的姿态感知开辟了新的维度。 2.1. 倾角仪在关节控制中的应用 在工业机器人中，安装在机械臂关节处的动态倾角仪可以实时监测各个轴向的角度变化。基于三维MEMS加速度计和陀螺仪的高精度动态倾角仪利用智能算法融合来自这两个传感器的信号，从而有效补偿加速度、振动和冲击对角度输出的影响。例如，迈新民威的TD9型号在典型的工业环境中可实现优于±0.1°的动态角度测量精度。通过工业现场总线（例如CANopen）将此类传感器集成到控制系统中，可以实现实时轨迹校准，确保焊接和装配等任务的一致性；在汽车制造中，这显著提高了车身焊接点的定位精度。 从技术角度来看，为了解决工业机器人角度传感器测量精度低、控制算法复杂等问题，研究人员设计了一种基于平滑滤波器的精度分析方法。通过对传感器采集的原始数据应用Savitzky-Golay滤波器，可以有效降低输出误差。2.2. IMU提供实时三维空间姿态感知 惯性测量单元（IMU）在工业机器人中的作用日益关键。IMU通常包含一个三轴陀螺仪和一个三轴加速度计；陀螺仪数据积分可得出姿态变化，而加速度计数据结合使用则可精确计算俯仰角和横滚角。高性能MEMS IMU可为机器人提供实时三维空间姿态感知，从而确保稳定性控制和高效移动。 精密惯性导航技术目前正迅速渗透到工业机器人领域。采用先进MEMS设计和陶瓷气密封装的车规级IMU芯片，可在宽广的温度范围内提供高精度、高可靠性和稳定性。激光雷达传感与精密惯性导航的深度融合已成为一种趋势，这两种技术被结合起来，用于开发面向具身人工智能和工业机器人等领域的多模态传感器融合解决方案。这一趋势标志着工业机器人感知系统正从单传感器配置向深度多模态融合转变。 3. AGV：惯性导航和多源融合定位 自动导引车（AGV）是智能工厂物流系统的关键组成部分；其导航精度直接影响物料搬运效率和生产安全。传统的导航方法，例如磁条引导和二维码定位，存在路径固定、部署成本高、易受环境干扰等局限性。相比之下，惯性导航和倾斜传感器的应用彻底革新了AGV的导航方式。 3.1. IMU作为AGV姿态感知的核心 惯性测量单元（IMU）是自动导引车（AGV）实现姿态和运动感知的核心组件；缺少IMU，车辆将失去姿态感知能力，导致运动控制失效，运行精度显著下降。AGV的IMU模块采用三轴MEMS传感器，在静态条件下可实现±0.1°的航向角精度，在动态条件下可实现±0.5°的航向角精度，数据刷新率通常超过100 Hz。 高精度惯性测量单元（IMU）通过微机电系统（MEMS）陀螺仪测量科里奥利力，从而精确检测任何偏离线性运动的角速度偏差；同时，其加速度计提供车辆相对于水平面的倾斜角度和三轴加速度数据。在此基础上，系统设定最大转向角阈值，主动限制转弯时的转向范围，从而有效防止侧翻​​。 3.2. 多传感器融合导航 在复杂环境中，单个传感器存在固有的局限性：视觉SLAM系统会因动态环境因素而导致定位精度下降，而惯性导航系统（INS）则容易出现随时间累积的漂移误差。因此，多传感器融合已成为AGV导航的主流解决方案。 在实际应用中，惯性导航系统（INS）信号用于自动导引车（AGV）状态预测，路径跟踪导航和RGB-D视觉导航相结合，构成多摄像头视觉系统，通过系统观测校正累积的INS误差。卡尔曼滤波算法融合视觉和惯性数据，使累积误差能够在二维码位置自动复位。结合双PID控制和惯性导航技术的AGV导航算法，通过双闭环控制架构实现毫米级定位精度，同时降低了二维码的放置密度。 在空间受限且卫星信号较弱的环境中（例如食用菌工厂），研究人员利用误差状态卡尔曼滤波器融合编码器和惯性测量单元（IMU）数据，实现了在狭窄通道和特征稀疏环境中的可靠导航。在诸如电缆隧道等环境恶劣的场所，基于点线特征融合的视觉惯性SLAM算法能够有效解决重复纹理场景中的定位难题。 3.3. 倾角仪确保AGV运行安全 倾角仪在AGV防侧翻系统中发挥着至关重要的作用。集成在AGV底盘上的倾角仪能够动态监测车辆在转弯或负载波动时的倾斜角度；如果倾斜角度超过预设阈值（例如±5°），系统会立即调整电机输出功率或施加制动，以防止货物倾覆。具有高防护等级（例如IP69K）的倾角仪能够承受恶劣的仓库环境，包括潮湿的地面和灰尘。 4. 机械臂：从关节感知到全臂控制 机械臂是工业自动化中的核心执行器，其运动精度和灵活性直接决定了生产质量和效率。惯性传感器和倾角仪在机械臂中的应用正从简单的角度测量向全状态感知和智能控制发展。4.1. 利用倾斜传感器精确控制机械臂姿态 倾斜传感器在控制机械臂姿态方面发挥着至关重要的作用。一项已获专利的发明公开了一种基于倾斜传感器的姿态控制方法；该方法通过构建数学模型，并利用传感器输出计算机械臂的旋转角和偏航角，从而优化姿态控制并提高定位精度。这项技术已应用于智能煤矿开采作业的示范项目中。 在煤矿掘进机等重型设备中，在切割臂上安装防爆动态倾斜传感器可以测量切割头的俯仰角。结合角度传感器测量偏航角，该系统能够实时精确地获取切割头相对于机身的姿态数据。该系统结构简单、易于安装，且环境适应性强。 4.2. 惯性测量单元取代传统编码器 缆索驱动连杆式机械臂具有纤细的机身和灵活的运动特性，使其能够在狭小空间和复杂、非结构化的环境中执行诸如检测和维护等任务。然而，由于其运动关节数量众多，在每个关节处安装编码器成本较高；此外，如果机械臂的外径过小，甚至可能找不到合适的编码器。 为了应对这一挑战，本文针对缆索驱动连杆机械臂开发了一种基于外部惯性测量单元（IMU）的状态感知与控制方法。在每个连杆末端安装一个IMU；通过传感器数据融合实时计算IMU的姿态，并基于几何关系将其转换为连杆末端的姿态。该方法有效降低了机械臂的重量，并提高了控制的灵活性。 在柔性机械臂领域，多IMU传感器融合框架被用于估计位置和姿态。柔性连杆被建模为一系列刚性节段，关节角度则利用加速度计和陀螺仪数据进行估计。通过实时IMU姿态反馈实现闭环控制，能够显著提高机械臂的运行鲁棒性和灵活性。 4.3. 通过多传感器集成实现全面传感 现代高精度机械臂运动控制系统正朝着多传感器集成方向发展。通过集成六轴力传感器、编码器和惯性测量单元（IMU），系统能够实时感知机械臂的姿态和负载；结合自适应滑模控制算法，这种集成显著提高了运动精度和抗干扰能力。在末端执行器层面，利用IMU实时获取姿态数据的方法可以有效补偿由关节扭转和连接误差引起的姿态偏差。 5. 技术展望：深度多传感器融合 惯性导航和倾角仪传感器在工业机器人、AGV 和机械臂中的应用具有三大主要趋势： 首先，是从单模传感到多模融合的演变。由于单个传感器无法应对复杂工业环境的所有挑战，因此结合激光雷达、惯性测量单元、视觉系统和编码器的多传感器融合正在成为行业标准。 其次，测量方式从静态测量转向高精度动态传感。传统的静态倾角仪已无法满足高速运动场景的需求；相反，动态倾角仪和高性能惯性测量单元（IMU）融合了加速度计和陀螺仪的数据，即使在振动、冲击和快速运动等条件下也能保持高精度输出。 第三，从功能组件向智能感知平台的升级。在具身人工智能和人形机器人发展的推动下，惯性姿态传感器正从简单的测量元件演变为机器人的“平衡神经”和“小脑”。相关企业已构建起涵盖传感器芯片、模块和系统组件的综合技术和产品生态系统，为机器人和智能设备提供“物理人工智能基础”。

在快速发展的无人机行业中，惯性测量单元（IMU）作为飞行控制系统的“传感枢纽”，直接决定着飞行器的稳定性、精度和可靠性。不同的应用场景对IMU的性能有着截然不同的要求：航拍无人机优先考虑超稳定的图像输出；农业无人机需要精确的飞行路径跟踪；巡检无人机需要长时间、高精度的导航；而竞速无人机则优先考虑动态响应和轻量化设计。作为国内领先的惯性传感器供应商，Micro-Magic Inc. 提供从MEMS惯性导航模块到光纤陀螺仪系统的全系列产品，并在无人机、自动驾驶和机器人等领域拥有丰富的应用经验。本文将重点关注航拍、农业作业、巡检和竞速这四个关键无人机应用领域，并推荐Micro-Magic Inc. 最值得关注的IMU型号，以帮助开发人员进行精准的产品选择。 一、航拍摄影无人机：确保每一帧画面都无比稳定对于航拍摄影无人机而言，惯性测量单元（IMU）的核心要求是高姿态精度、低噪声和优异的温度稳定性。无论是电影级六旋翼无人机还是便携式航拍无人机，IMU输出的姿态数据都直接决定着云台稳定器的有效性和整体图像质量。 推荐型号： （1）U503 高精度六轴 MEMS 惯性导航模块U503 是一款高精度、高性能的六轴 MEMS 惯性测量模块，广泛应用于导航、控制和测量领域。该模块将高性能传感器集成于独立单元内，采用密封设计和内部减振，能够满足严苛环境下高精度、高动态导航的严苛要求。在航拍场景中，即使在强风或快速机动的情况下，U503 也能确保向飞行控制器提供稳定可靠的姿态数据，有效抑制图像抖动。(2) U16488 高性能 MEMS IMU（ADIS16488A 的直接替代品）U16488 是一款高精度十轴 MEMS 惯性测量单元，集成了三轴陀螺仪、三轴加速度计、三轴磁力计和气压计。其陀螺仪偏差不稳定性低至 0.5°/h（典型艾伦方差），加速度计偏差不稳定性低至 20 μg。凭借其紧凑的尺寸（47 × 44 × 14 mm）和轻巧的重量（仅 50 g），U16488 非常适合对尺寸和重量有严格要求的航拍无人机。此外，U16488 还采用了全温校准和补偿机制，可在 -40°C 至 80°C 的宽温度范围内保持出色的测量精度，从而确保在各种气候条件下都能获得稳定、高质量的航拍图像输出。 二、农业喷洒无人机：精准喷洒始于精准传感农业喷洒无人机的作业特性对惯性测量单元（IMU）的性能提出了独特的要求：长时间连续作业、强大的抗振能力以及与实时定位/全球导航卫星系统（RTK/GNSS）的高精度融合。由于这些作业通常在低空低速、高振动的环境下进行，因此IMU的偏差稳定性和温度漂移控制至关重要。推荐型号： （1）U4930系列高精度6轴MEMS IMU（可直接替代HG4930）U4930系列是迈信民微电子推出的旗舰级工业级MEMS惯性测量模块，提供U4930-A、U4930-B和U4930-C三个性能等级。其中，U4930-A型号的陀螺仪偏置不稳定性低至0.03°/h，角度随机游走仅为0.02°/√h，加速度计偏置不稳定性仅为30 μg。该系列支持最高2000 Hz的数据输出速率，可在-40°C至80°C的环境温度范围内可靠运行。对于农业喷洒无人机而言，2000 Hz的更新速率能够实时捕捉到哪怕是最细微的机身振动和扰动；结合RTK/双天线GNSS技术，可实现厘米级的飞行路径精度，有效防止喷洒过量或漏喷区域。值得注意的是，U4930 系列可直接替代 Honeywell HG4930，为家庭用户提供了一种经济实惠的替代方案。 （2）U503（也适用于农业喷洒应用）如前所述，U503 具有内部减震功能和卓越的抗震抗冲击性能，使其非常适合农业无人机的操作需求，例如频繁的起飞和降落以及低空振动。 三、巡检模型：在GNSS信号受限环境下保持航向电力线、管道和桥梁巡检等任务对惯性测量单元（IMU）提出了极高的要求，需要其具备长时间的纯惯性导航能力、在GNSS信号受限环境下的适应能力以及自主寻北功能。巡检无人机经常在卫星信号受阻的区域作业，例如高压塔附近、峡谷内或隧道内，这就要求IMU能够独立保持位置和姿态的精度。 推荐型号： （1）IF3700 无卫星自主导航惯性导航系统IF3700是麦新民维专为无卫星环境开发的高端惯性导航系统。它采用高精度闭环光纤陀螺仪（全温偏置稳定性为0.01°/h）和高精度石英加速度计（20μg），实现高精度纯惯性航向测量。其纯惯性性能优异：一小时内，航向角误差≤0.01°（RMS），姿态角误差≤0.005°，位置误差≤1海里/小时。在集成导航模式下，航向精度≤0.02°，姿态精度≤0.005°，RTK定位精度≤2cm。该系统支持最高800Hz的数据更新率，并提供RS232、RS422、CAN、以太网和USB等多种接口。对于大型固定翼巡检无人机和垂直起降（VTOL）无人机等飞行器，IF3700 可用作主导航单元。即使卫星信号丢失，它也能保持高精度的位置和姿态输出，从而确保巡检任务的连续性和安全性。 （2）UF200-N 高性能光纤和MEMS加速度计组合式惯性测量单元UF200-N 是一款基于高精度光纤陀螺仪和 MEMS 加速度计的惯性测量单元 (IMU)。它采用模块化设计，具有高可靠性和优异的性价比。其光纤陀螺仪测量范围为 ±500°/s，偏置稳定性为 0.5°/h（10 秒平滑处理），角度随机游走低至 0.02°/√h；MEMS 加速度计的测量范围为 ±30g，偏置稳定性为 30μg。UF200-N 支持多种接口，包括 RS422、RS232 和 PPS；其稳态功耗仅为 10W，重量不超过 0.5kg。UF200-N 轻巧便携，可为中大型巡检无人机提供高精度纯惯性导航能力。即使在GNSS信号不可用的复杂环境中，它也能保持稳定的位置和姿态输出，使其成为电力网和管道检测等需要严格精度和可靠性的长航时任务的理想选择。此外，其强大的抗振和抗冲击性能使其完全能够满足工业级检测应用严苛的环境要求。 （3）U16488（带磁力计和气压计的综合导航）除了前文提到的高精度MEMS惯性测量单元（IMU）外，U16488还集成了三轴磁力计和气压计，提供全面的环境感知能力。这使其特别适用于需要多源数据融合的巡检任务：磁力计辅助航向校准，气压计辅助高度测量，从而构建三重冗余系统，确保巡检轨迹的可靠性。IV. 竞速型：对速度、精度和轻量化的极致追求竞速无人机（FPV无人机）对惯性测量单元（IMU）的要求与其他应用领域截然不同：它们需要超高的动态响应、极宽的测量范围、极轻的重量和低延迟输出。每一次极限翻滚、快速俯冲和瞬间加速都会挑战IMU的性能极限。 推荐型号： （1）U503（平衡轻盈感和高动态范围）U503虽然定位为高精度MEMS惯性导航模块，但其设计充分考虑了高动态应用的需求。其密封外壳和内部减震设计确保即使在剧烈振动和冲击下也能保持稳定的姿态输出。对于专业级竞速无人机而言，它在精度和动态响应能力之间实现了理想的平衡。 （2）U4930-B / U4930-CU4930-B 和 U4930-C 版本提供更宽的陀螺仪测量范围（U4930-C 可达 ±500°/s），同时在偏置稳定性和成本之间做出不同的权衡。对于预算有限的竞速无人机开发者而言，U4930-C 以更低的成本提供超宽的 ±500°/s 测量范围，能够充分捕捉竞技飞行中常见的高角速率运动；而 U4930-B 版本则适用于对精度要求更高的专业竞速机型。 （3）U16488：终极轻量级之选U16488 重量仅为 50 克，是四款推荐产品中最轻的——对于竞速无人机而言，每一克的重量都至关重要，因此这是一个关键优势。其双 SPI/UART 通信接口也便于与主流飞控板快速集成。 五、型号概述和快速选型表 为了方便快速比较和选择，下表总结了本文推荐型号的主要特点：模型产品类型主要优势数据速率重量推荐使用案例U4930 - A/B/C6轴MEMS惯性测量单元输出频率高达 2000 Hz；高精度加速度计2000赫兹130克植物保护、航拍摄影U5036轴MEMS惯性测量单元内部减震；抗振动和冲击2000赫兹220克航拍摄影、植物保护、赛车U1648810轴MEMS惯性测量单元集成磁力计和气压计；超轻设计SPI/UART50克航拍摄影、赛车、检查IF3700光纤惯性导航/全球导航卫星系统集成导航系统无需卫星信号即可自主导航；姿态精度为0.003°800赫兹7000克检查，工业级航空测量UF200-N光纤惯性测量单元光纤陀螺仪和MEMS加速度计；高可靠性200赫兹500克检查、长途飞行 六、模型选择总结及建议 对于航拍摄影无人机而言，U16488 是首选推荐；其超轻设计（50 克）结合完整的 10 轴功能，确保了图像质量和飞行续航能力之间的平衡。如果需要更高的姿态精度，U503 则是一个绝佳的选择。 对于农业无人机而言，U4930系列是首选。特别是U4930-A型号，其高稳定性和2000Hz的输出频率能够完美满足精准喷洒的需求。需要深度定制和集成的制造商可以选择U4930-A的可配置版本。 对于巡检无人机，应根据预算和精度要求进行分级选择：IF3700 是高端大型无人机的首选，因为其无需卫星的自主导航能力对于巡检任务至关重要；UF200-N（配备光纤 IMU）适用于中档机型；而 U16488 则推荐用于紧凑型无人机，它通过集成磁力计和气压计提供多源传感器融合的优势。 对于竞速无人机而言，平衡至关重要。U16488 是实现极致轻量化的最佳解决方案，而 U503 在高动态机动中表现出色，稳定性极佳；与此同时，U4930-C 则以其超宽的测量范围（±500°/s）脱颖而出，成为一款性价比极高的选择。

1. 引言：惯性导航系统的技术格局和市场概览惯性导航系统（INS）作为一种不依赖外部信号的自主导航技术，正经历着前所未有的增长，这得益于人工智能、自动驾驶和商业航空航天等前沿技术的飞速发展。在激烈的市场竞争和技术快速演进的背景下，微机电系统（MEMS）和光纤陀螺仪（FOG）已成为INS领域的两大主流技术路径。两者各具优势；因此，针对特定应用场景选择合适的技术已成为工程师和采购团队面临的关键挑战。MEMS和FOG之间的选择并非仅仅是技术性能指标的较量，还需要对任务持续时间、环境条件、精度要求、尺寸、重量和功耗（SWaP）限制以及预算进行全面评估。2. 核心对比：MEMS INS 与光纤 INS2.1. 工作原理和技术差异MEMS INS 依靠微型电容或压阻结构来检测机械位移，从而测量运动；这些系统可以封装在芯片级，实现低成本的大规模生产。相比之下，光纤 INS 利用萨格纳克效应，采用数公里长的光纤线圈来检测旋转；其全固态设计确保了长使用寿命和在极端环境下的可靠性。光纤 INS 的主要优势在于高精度——偏置稳定性可低至 0.001°/h，并且在 GNSS 信号丢失后仍能保持数十分钟至数小时的导航能力。MEMS INS 的优势在于极致小型化、低功耗、成本效益、即时启动和高抗冲击性。近年来，战术级 MEMS 的漂移率已降至每小时几度，高端产品在 60 秒的 GNSS 信号中断期间仍能保持 0.01° 的姿态精度，与光纤 INS 的性能差距正在不断缩小。3. MEMS惯性导航系统应用场景的深入分析3.1. 无人机与低空经济消费级和物流无人机是MEMS惯性导航系统（INS）的关键应用场景。在GNSS信号较弱的环境中，例如森林、地下停车场和城市峡谷，MEMS惯性测量单元（IMU）可为无人机提供连续、精确的姿态（位置和方向）数据。对于飞行时间低于40分钟的中小型无人机而言，其轻量化和低功耗特性完美契合SWaP（尺寸、重量和功耗）要求；此外，在低空物流和无人巡检等新兴领域，其年订单增长率已超过200%。3.2. 自动驾驶和智能汽车智能驾驶已成为民用惯性导航市场最大的增长动力。在实际应用中，配备MEMS IMU模块的车辆即使在卫星信号完全丢失的区域（例如三层地下停车场）也能实现连续、精确的定位，误差控制在8厘米以内，从而成功完成自动泊车。MEMS惯性导航系统（INS）技术能够满足大多数高精度、工业级和消费级应用的精度要求，并通过卓越的成本控制提供“足够”的精度。3.3. 机器人与物理代理随着人形机器人、机器狗、AGV等智能装备的商业化进程加速，惯性姿态传感器的市场需求也随之结构性增长，因为它们在机器人中扮演着“平衡神经”和“小脑”的角色。当机器人穿越复杂地形时，GNSS信号可能会中断；而MEMS惯性姿态传感器能够提供精确的姿态信息，确保机器人稳定运行。在工业自动化领域，凭借其紧凑的尺寸和低成本优势，MEMS惯性姿态传感器已成为从AGV自主导航到工业机械臂姿态控制等诸多任务的行业标准。3.4 精准农业与测绘虽然农业无人机和自主农机对导航系统的精度要求相对较低，但它们对抗振动、温度波动和环境污染的能力要求很高。MEMS惯性导航系统凭借其优异的抗冲击性和成本效益，已成为精准农业的主流选择。从播种监测到变量施肥，MEMS惯性导航系统为农业设备提供了稳定可靠的姿态感知能力；此外，与光纤方案相比，其较低的单价使其大规模商业部署成为可能。4. 光纤惯性导航系统应用场景的深入分析4.1. 航空航天和国防装备光纤惯性导航系统（INS）在航空航天和国防领域的应用堪称“黄金标准”。无论是高动态战术导弹、卫星姿态控制，还是大型运输机和战斗机的导航系统，光纤陀螺仪（FOG）凭借其极低的偏置漂移和卓越的长期稳定性，始终是不可或缺的核心部件。在航空航天领域，光纤惯性导航系统无需外部辐射源即可运行，且不受地理、天气或恶劣环境的影响；其应用范围涵盖太空、陆地、地下、公海乃至深海。例如，基于FOG技术的高动态平台导航和控制系统在车辆导航和控制方面拥有强大的能力，广泛应用于战术导弹和卫星平台。在国防领域，FOG是导弹制导系统、军用无人机和舰艇姿态控制系统等战略装备的核心部件，因此成为国际技术出口管制重点关注的对象。4.2. 海洋导航和无人水下系统对于深海自主水下航行器（AUV）、无人水下航行器（UUV）和水面舰艇等海洋平台而言，卫星导航信号往往难以穿透水体；在这种情况下，光纤惯性导航系统（INS）成为唯一的导航选择。光纤INS可在1小时内实现优于1海里（均方根误差）的纯惯性导航定位精度，并在72小时内实现不超过1度的航向误差——这些性能对于持续数天甚至数周的水下任务至关重要。最先进的产品还具备“寻北”功能，使其能够在无全球导航卫星系统（GNSS）信号或无磁干扰的环境中快速确定真北方向，从而成为舰载导航和水下勘探的基石。光纤陀螺仪惯性导航系统对于在强风、复杂地形和电子战环境下运行的无人航行器保持任务稳定性至关重要。4.3. 高速铁路轨道检测和重型工程高速铁路轨道检测对导航系统的精度要求极高，轨道几何参数的测量精度必须达到毫米级。光纤惯性导航系统（INS）凭借其卓越的长期稳定性和低漂移特性，已成为铁路养护和检测车辆的标配；这些产品广泛应用于高速铁路轨道检测以及石油天然气、煤炭开采等民用行业。在GNSS信号完全无法覆盖的场景（例如地下矿井和隧道）中，光纤混合导航系统能够实现优于行驶距离0.1%的定位精度，并在深达1.4公里的复杂环境中保持稳定、连续的运行。4.4. 远洋船舶和海上平台远洋船舶的导航系统必须能够承受数月甚至数年的连续海上作业；任何导航故障都可能导致灾难性后果。光纤惯性导航系统（INS）单元采用全固态结构，无旋转摩擦部件，使用寿命极长，且具有极强的抗电磁干扰能力，因此是船舶惯性导航的“可靠锚点”。在海上钻井平台和动态定位（DP）系统等高精度应用中，光纤陀螺仪系统可提供连续的姿态和航向参考，从而确保海上作业的安全性和效率。在无法依赖全球导航卫星系统（GNSS）信号的开阔海域作业的海上石油钻井平台，同样需要光纤INS提供的绝对方位参考。5. 综合甄选与决策框架就成本而言，MEMS惯性导航系统显著降低的成本有望将惯性导航技术从“军用奢侈品”带入民用消费品领域。一套战术级MEMS系统的成本仅为几千美元，而导航级光纤惯性导航系统的成本则可能高达数万甚至数十万美元。如果项目预算有限且精度要求不高，MEMS惯性导航系统无疑是更为务实的选择。就精度和稳定性而言，如果GNSS信号丢失后需要保持几百米内的定位精度超过30分钟，则必须使用光纤惯性导航系统（INS）。但是，如果任务持续时间通常少于15分钟，且卫星信号通常可用，则高性能MEMS INS完全能够胜任。在尺寸、重量和功耗 (SWaP) 限制方面，MEMS 惯性导航系统 (INS) 单元远优于光纤解决方案，使其成为无人机、可穿戴设备和微型机器人的理想选择。尽管光纤 INS 单元通过紧凑设计已显著缩小尺寸，但在小型化方面仍无法与芯片级 MEMS 相媲美。关于环境适应性……MEMS INS 具有卓越的抗冲击性，使其适用于涉及车辆湍流或无人机所经历的强烈振动的应用；相比之下，光纤 INS 在极端温度、高深海压力和强电磁干扰等恶劣环境中表现出色。结论MEMS惯性导航系统和光纤惯性导航系统代表了惯性导航技术领域两条截然不同的发展路径。MEMS技术凭借其芯片级的高度集成优势，已将惯性导航技术推广至汽车、无人机和机器人等大众民用应用领域。与此同时，光纤技术——汲取了全固态光学技术的精髓——在航空航天、深海勘探和国防装备等尖端领域保持着极高的精度和可靠性。对于工程师和采购决策者而言，关键在于：并不存在所谓的“最佳”技术，只有最适合特定应用的技术。真正合理的选择决策需要对任务需求、环境挑战和预算限制进行全面权衡。

目前主流的惯性导航系统技术主要分为两大类：基于微机电系统（MEMS）的惯性导航和基于光纤干涉原理的惯性导航。这两种技术在物理原理、性能指标、成本结构和应用场景等方面存在根本差异。本文对这两种技术进行了全面、多维度的比较，旨在帮助工程师在选择过程中做出明智的决策。一、运行原理的根本差异MEMS惯性导航系统采用硅微加工技术在芯片上制造可移动的微型质量块；当载体移动时，惯性力会使这些质量块发生位移，并通过电容变化产生电信号——这是一种完全固态的设计，没有旋转部件。光纤惯性导航系统则依赖于萨格纳克效应，其中一束激光在光纤线圈内被分成两束沿相反方向传播的光束；载体旋转会在两束光之间产生光程差，并通过干涉检测计算角速度。灵敏度随光纤线圈长度的增加而提高。这些原理上的差异决定了每种技术的固有特性：MEMS 系统作为“固态质量”传感器发挥作用——对振动不敏感，但受制造精度限制——而光纤系统作为“光学干涉仪”发挥作用，能够实现高精度，但会受到光纤长度和温度的显著影响。二、核心性能参数比较偏置稳定性是衡量惯性导航精度的主要指标。MEMS惯性导航的典型值范围为0.5°/h至10°/h；虽然高端战术级产品可以达到0.05°/h至0.1°/h，但它们已接近该技术的精度极限。相比之下，光纤惯性导航系统的偏置稳定性通常在0.01°/h至0.1°/h之间，高端产品甚至可以达到0.001°/h（角秒级）。在需要纯惯性导航且持续时间从几分钟到几十分钟的场景中，光纤系统展现出明显的优势。角度随机游走反映了白噪声对姿态积分的影响。MEMS惯性导航系统的典型值范围为0.1°/√h至0.5°/√h，而光纤系统可实现低至0.001°/√h至0.01°/√h的值。这意味着在短时动态机动过程中，光纤惯性导航系统的姿态输出更加平滑，抖动更小。比例因子非线性：对于MEMS惯性导航系统，该值通常在0.1%到1%之间，而光纤系统可以达到0.001%到0.01%。这种非线性优势对于高动态机动（例如导弹或战斗机执行的机动）至关重要。全温偏置误差：MEMS硅材料具有较高的温度系数；若不进行补偿，MEMS惯性系统的热漂移可达数十甚至上百°C/h/°C。现代高端MEMS产品采用集成温度补偿和多项式拟合技术，将热漂移降低至1°C/h/°C以内。光纤系统也对温度敏感，但可通过对称绕线技术部分降低光纤线圈本身的温度系数；结合精确的温度控制，可将全温误差控制在0.01°C/h/°C以下。振动校正误差：MEMS惯性系统在高频、强振动下容易出现直流漂移——这是其固有缺陷。光纤系统由于没有移动的质量块，因此具有优异的抗振性能，在振动环境下保持精度远优于MEMS系统。启动时间和响应特性：MEMS惯性系统上电后立即输出数据，启动时间在毫秒级。光纤系统需要预热和稳定期（通常为几十秒到几分钟），因为光源和光纤线圈必须达到热平衡；否则，会出现明显的零点漂移。三、成本结构和价格范围MEMS惯性系统受益于大规模半导体制造工艺，因此单位成本非常低。消费级MEMS IMU芯片的价格在3美元至15美元之间，工业级模块（具有温度补偿和校准功能）的价格在100美元至500美元之间，而战术级MEMS惯性系统（包括算法）的价格约为1000美元至3000美元。光纤惯性系统的成本主要取决于光纤线圈、精密绕线工艺、光源（超导激光二极管，SLD）和光电探测器。光纤线圈需要高精度绕线，这导致人工和设备成本高昂，而且与芯片不同，无法享受规模经济效益来降低价格。低精度光纤陀螺仪（FOG）模块（偏置稳定性在1°/h范围内）的价格约为2,000至5,000美元；中等精度单元（0.1°/h范围）的价格约为8,000至20,000美元；而高精度单元（0.01°/h或更高精度）的价格可能超过50,000至100,000美元。就成本结构而言，MEMS 器件的边际成本极低，因此适合大规模部署；相反，光纤惯性导航系统 (INS) 的单位成本很高，尽管其性能上限远远超过 MEMS。四、尺寸、重量和功耗高精度工业级MEMS惯性导航系统（INS）单元通常采用微型模块化设计，边长通常仅为30-60毫米。其紧凑的结构（不含冗余光学元件）使其能够直接集成到风力涡轮机平台或小型主机设备中，安装空间占用极小。相比之下，光纤INS单元集成了光纤线圈、激光光源、光解调电路和热控结构；因此，它们的尺寸通常为100-200毫米，体积是MEMS单元的5-10倍，需要较大的安装空间，并且不适合集成到紧凑型设备中。MEMS惯性导航系统采用硅基MEMS技术，总重量通常在20克至80克之间。这种超轻重量不会对海上浮式平台或轻型安装结构造成额外负载，使其成为轻型安装和无应力安装的理想选择。然而，光纤惯性导航系统具有复杂的光学结构、厚重的金属外壳和隔热组件，导致总重量达到500至2000克。如此大的重量限制了它们在重型固定平台上的应用，使其不适用于需要轻量化设计或严格负载限制的监测场景。MEMS惯性导航系统由芯片电路驱动，功耗极低——在稳定状态下通常仅为0.3至2瓦。它们支持长期电池供电和持续（24/7）低功耗监测，使其成为部署在缺乏持续电源的偏远地区或远洋环境中的轻型设备的理想选择。相比之下，光纤惯性导航系统需要持续供电来驱动激光光源、光信号解调模块和温度控制模块。它们的基本工作功率通常在 10 到 30 瓦之间——比 MEMS 系统高几十倍——而且它们需要辅助散热结构，这限制了它们只能在具有稳定市电和充足功率容量的固定工程平台上使用。五、环境适应性和可靠性MEMS惯性导航系统是全固态器件，无任何移动部件，具有很高的理论可靠性。然而，在高冲击（>10,000g）和剧烈振动条件下，硅质质量块可能会粘连或断裂。军用级MEMS单元采用特殊封装，可承受高达20,000g的冲击。其标准工作温度范围为-40°C至85°C，通过筛选可扩展至-55°C至125°C。光纤惯性导航系统也缺乏运动部件；由于光纤线圈主要由玻璃纤维制成，因此与MEMS系统相比，它具有更优异的抗冲击和抗振动性能。然而，线圈对弯曲和应力较为敏感，封装不当会导致光损耗增加。光纤系统具有更高的环境适应性，使其适用于深海潜艇压力、船舶持续运动和高G发射环境等极端条件。综合比较概要MEMS惯性导航系统在尺寸、重量、功耗、成本和启动速度方面表现出色，但在最大精度和抗振动漂移方面略逊一筹。光纤系统在超高精度、长期稳定性和抗环境干扰方面优势显著，但在尺寸、功耗、成本和启动时间方面竞争力稍弱。选择哪种系统没有绝对的“对错”之分，关键在于其适用性：首先确定精度要求，然后考虑环境限制，最后评估经济因素。

陀螺仪指北仪是一种惯性测量装置，它利用陀螺效应感知地球自转角速度，从而自主确定真北方向。它不受外部磁场影响，也不依赖GPS等卫星信号，即使在强电磁干扰环境、地下空间和极地地区等恶劣条件下，也能提供稳定可靠的方位角参考。其核心工作原理是利用高精度陀螺仪感知地球自转角速度矢量，然后计算载体参考轴与真北之间的夹角，并将该夹角作为方位角信息输出。本文从精度定义、技术标准、应用场景和关键选择标准四个维度对陀螺仪指北仪进行了系统的比较分析。 一、准确性定义：从核心指标到综合评估系统 关于精度定义，寻北精度以1σ标准偏差表示，单位为度或角秒。综合评估应包括绝对寻北误差、重复性、圆线性度和姿态测量误差。光纤寻北器可实现0.02°甚至0.001°的静态精度；利用萨格纳克效应和全数字闭环控制，其偏差不稳定性可低至0.002°/h。近年来，MEMS寻北器的性能显著提升；高端产品的偏差不稳定性优于0.02°/h，典型寻北精度范围为0.5°至1°（例如，迈新民威NF1100的精度≤1°×sec(L)，而NF1200的精度可达0.5°×sec(L)），一些微型产品可在三分钟内达到0.25°的精度。光纤解决方案在绝对精度方面领先，而 MEMS 解决方案在尺寸和成本方面具有优势。 二、技术标准：涵盖军用规范到国家标准的多级体系 陀螺仪指北器的技术标准体系涵盖多个层级，包括国家军用标准、行业标准和国家标准，为产品设计、制造、测试和验收提供了全面的框架。光纤和MEMS陀螺仪指北器都必须符合该标准体系的要求；在军用领域，由于相关标准具有更高的强制性，合规性要求尤为严格。在国家军用标准层面，《GJB 2863A-2015：陀螺仪指北器通用规范》是指导性文件。它规定了通用要求、详细要求和质量保证条款，是所有军用级指北器开发和生产的基础。在国家标准层面，GB/T 45570-2025《光学陀螺仪通用技术要求》是最新发布的国家标准。该标准涵盖了光纤陀螺仪和激光陀螺仪的产品分类、技术要求、试验方法以及标识和包装规范。其附录B提供了典型光纤陀螺仪产品的关键性能指标参考数据，为光纤指北仪的设计、生产和验收提供了重要的技术依据。此外，一些企业还按照ISO 9001:2008等质量管理体系标准进行生产管理。在陀螺仪元件层面，GJB 10024-2021《MEMS陀螺仪测试方法》规定了MEMS陀螺仪的测试条件、项目和方法；它适用于惯性导航、制导和控制系统中使用的MEMS陀螺仪的功能和性能测试。GJB 8898-2017《光纤陀螺仪通用规范》则专门规范了光纤陀螺仪的性能要求和测试方法。 三、应用场景：跨领域应用，涵盖战场前线到地下工程等领域 陀螺仪指北器广泛应用于军事和民用领域，涵盖从静态高精度定位到动态实时定向的各种应用场景。由于性能特点和结构设计上的差异，MEMS指北器和光纤陀螺仪指北器有着不同的应用场景。在军事领域，陀螺仪寻北器是武器系统快速隐蔽定向的核心设备。光纤寻北器具有弧秒级的静态精度，广泛应用于火炮、导弹发射器、雷达天线和舰载惯性导航系统等高精度对准任务。MEMS寻北器凭借其体积小、功耗低、启动速度快等优势，在轻型武器平台上的应用日益广泛。它们能够快速完成导弹、火箭、火炮和无人机的发射前对准，甚至可以嵌入到手持式士兵终端、水下航行器和制导武器平台等难以应用光纤解决方案的场景中。在电磁干扰或GPS信号受限的环境中，MEMS寻北器完全自主且抗干扰的特性使其成为移动武器系统隐蔽定向的理想工具。在民用领域，光纤寻北仪主要用于隧道盾构作业中的方向控制，在GPS信号无法覆盖的隧道深处提供稳定的真北参考。在油气勘探中，它们被安装在钻头附近，用于实时测量井眼方位角和倾角；作为定向钻井的关键技术，其精度可达约±0.1°。在大地测量和精密工程领域，这些仪器为全站仪和激光跟踪仪提供高精度方位角参考，并用于桥梁、大坝等结构的变形监测，静态精度可达≤0.02°。由于其成本效益高、体积小、功耗低，MEMS寻北仪在煤矿隧道和一般采矿作业等无GPS或磁力计的环境中也能提供可靠的方向和姿态控制；此外，集成式MEMS系统在铁路列车中可实现0.25°的航向精度。总体而言，MEMS 技术能够制造出更小、更轻的寻北仪器，满足大多数土木工程行业对中高精度的需求，使其特别适用于测量环境受限的领域。就环境适应性而言，光纤寻北仪对温度波动敏感且体积庞大，当地下存在显著温度梯度时需要进行漂移补偿。相比之下，MEMS寻北仪具有抗振动和抗冲击性能，且易于紧凑集成，但其耐高温性能仅限于约85°C。因此，在涉及连续高温井下钻探的场景中，光纤解决方案更具优势。IV. 主要选择考虑因素：综合权衡分析 在选择 MEMS 和光纤寻北仪器时，必须权衡多个因素——包括精度要求、工作环境、动态特性、尺寸和重量、成本预算和集成能力——因为优先级会根据应用场景而发生显著变化。  精度要求决定了技术选择：对于精度要求≤0.1°的高精度应用——例如船载惯性导航系统对准或建立高精度大地测量基准点——光纤寻北仪器通常是唯一选择，其静态精度可达0.02°甚至0.001°。相反，如果所需精度在0.2°至1.0°之间，且成本敏感，则MEMS技术是更优之选；某些MEMS产品可在30秒内完成快速对准（精度为1°），或在90秒内完成精确对准（精度为0.5°），在动态响应方面展现出明显的优势。  在现代应用中，尺寸、重量和功耗正变得越来越关键。MEMS寻北仪器可以小型化至约40mm立方体，重量不足70g，功耗低至1.5W，使其成为有效载荷敏感平台（例如单兵装备）的理想选择。传统的光纤仪器尺寸要大得多，功耗也更高；尽管近年来进行了优化，但在这些方面它们仍然比MEMS落后几个数量级，这使得MEMS几乎成为空间受限应用的唯一可行技术。 · 环境适应性是另一个关键的选择因素。MEMS寻北仪器具有卓越的抗振动和抗冲击性能，使其适用于车辆和飞机等动态平台；这两种技术均不受磁场干扰。光纤解决方案在高温环境下具有优势（不受半导体温度限制），因此特别适用于连续高温井下钻探。虽然MEMS器件的耐高温性能略低，但两种技术通常都能覆盖-40°C至+80°C的工作温度范围。 · 机械结构和定位机构也直接影响选择决策。光纤寻北仪采用单轴陀螺仪结合机械定位机构；虽然静态精度高，但动态性能有限，且在振动下容易发生漂移。相比之下，MEMS寻北仪通常采用三轴捷联结构，无需定位机构，从而具有更优异的动态响应和抗振性能；同时，一些低成本的单轴MEMS型号通过旋转调制技术在保持精度的同时降低了成本。 · 成本因素在选型过程中至关重要。光纤寻北仪的初始购置成本较高，高端型号甚至高达数十万元人民币。相比之下，MEMS寻北仪受益于半导体大规模生产工艺，在保证同等精度的前提下，成本显著降低。如果精度要求不高，成本是主要制约因素，那么MEMS技术显然更具经济优势。两种技术均采用全固态设计，维护成本可控；然而，MEMS器件集成度更高，故障率通常更低。 · 集成能力和通信接口是选型过程中的关键技术细节。主流的陀螺仪寻北仪器支持RS422、RS232和CAN等串行接口，数据输出频率通常在100 Hz至200 Hz之间；用户应确保其与主机系统的接口类型和数据协议要求兼容。关于GNSS集成，一些高端产品提供PPS同步输入和TOV输出功能，从而实现惯性数据与外部卫星接收机之间的时间同步。 选择陀螺仪寻北仪是一个系统化的过程，需要考虑精度、成本、运行环境、动态特性和集成性等因素。MEMS 和光纤两种技术路径各有其核心优势和运行局限性，两者并无优劣之分。用户应全面评估其任务需求，以在两种方法之间取得最佳平衡：对于优先考虑最高精度而不计成本的战略级应用，光纤寻北仪仍然是不可替代的选择；对于优先考虑小型化、快速响应和成本效益的战术级和民用场景，MEMS 寻北仪则提供了一种更务实、更灵活的解决方案。随着 MEMS 陀螺仪精度的不断提高和光纤陀螺仪小型化技术的进步，这两种技术之间的界限正变得越来越模糊。未来的选择决策可能会更加注重任务场景的具体限制，而不仅仅是技术标签——这种转变无疑将为最终用户提供更广泛的选择和更高的性价比。

在惯性导航和运动控制项目中，传感器偏差、热漂移和噪声是影响系统性能的三大核心误差源。以下章节将从工程角度概述它们的表现形式、对系统的影响以及缓解策略。 1. 偏见 偏差是指传感器在零输入条件下的恒定静态输出。在工程应用中，偏差直接影响长期积分精度和对准能力：· 长期导航精度：陀螺仪偏差通过积分线性累积成角度误差；偏差越大，航向漂移越快。加速度计偏差通过双重积分转化为位置误差，成为主要误差源——尤其是在没有外部校正的纯惯性航位推算中。· 初始对准和寻北：高精度寻北需要从地球角速度（约 15°/h）中提取指向北方的分量；如果陀螺仪偏差过大，信号将被淹没，从而无法进行有效的对准。·姿态和倾斜测量：加速度计偏差直接导致俯仰角和横滚角出现持续偏移，影响静态水平姿态精度。 工程缓解措施：· 单事件校准/补偿：上电后进行静态采样和平均，然后减去恒定偏移值。· 定期校准：对于重复性较差的传感器，每次使用前进行静态基座或索引校准。· 工厂级热补偿：记录各种温度下的偏差值，以建立查找表或多项式模型。 2. 热漂移 热漂移是指由温度变化引起的传感器偏差或比例因子的变化。在宽温工作环境下，热漂移引起的误差通常比室温偏差大一到两个数量级：· 环境温度波动：昼夜温度变化、季节变化和设备自发热会导致传感器输出缓慢漂移，使预先校准的偏差值失效，并导致积分误差随时间累积。· 水下/深空温度梯度：温度的快速变化——例如当潜水器下潜或航天器进入/离开阴影区时——会因热漂移而导致突发误差，进而可能导致集成导航滤波器发散。· 温度范围内的性能下降：许多传感器在室温下表现出优异的性能，但其零偏差性能在高温或低温下会显著下降，在极端环境下可能导致系统完全失效。 工程对策：· 全温校准 + 嵌入式补偿：传感器输出在工作温度范围内于热室中实时捕获；拟合温度曲线（多项式或分段线性），芯片或导航计算机根据当前温度进行实时校正。· 恒温控制：在高端应用（例如战略级惯性导航系统）中，加热器将 IMU 保持在恒定温度（例如 70°C），以消除温度波动，但代价是增加功耗和延长启动时间。· 在选择时优先考虑全温零偏差稳定性：许多供应商只提供室温规格——这可能会对项目产生误导——因此，要求提供全温性能数据至关重要。 3. 噪音 噪声是指传感器输出中随机的、高频的波动，通常用随机游走系数或噪声密度来表征。其影响主要体现在短期动态特性和系统稳定性方面： · 短期动态精度：叠加在真实信号上的噪声会降低瞬时信噪比 (SNR)，这种影响在振动或高速旋转期间尤为明显。· 控制回路激励：高噪声水平会引入高频抖动，导致执行器（如电机或控制面）频繁响应；这会增加能耗，并可能引发机械共振。· 综合导航收敛：在卡尔曼滤波中，噪声特性决定了状态估计的收敛速度和稳态方差；过多的噪声迫使滤波器更加依赖外部辅助数据，这意味着如果 GNSS 锁定丢失，纯惯性误差将迅速增长。· 双重积分放大效应：在垂荡测量或航位推算中，噪声在双重积分后被大幅放大，导致轨迹漂移或信号尖峰。 工程对策：· 模拟/数字滤波：低通滤波器截止频率是根据系统带宽设置的（通常是信号带宽的 1.5 到 2 倍），但这会引入相位滞后。· 选择合适的采样率：采样率并非越高越好；过采样需要抗混叠滤波，以防止高频噪声混叠到低频范围内。· 系统级设计：在控制算法中采用观测器或高阶滤波方法（例如互补滤波或卡尔曼滤波）来抑制噪声的影响。 4. 对项目工程师的关键建议· 根据应用的温度和动态范围选择参数；仅将室温规格作为参考，并坚持获取全温性能数据和艾伦方差曲线。· 将偏置补偿（​​静态校准）和温度传感器的接口集成到硬件和软件设计中。· 在真实的温度和振动条件下进行测试和验证，而不是仅仅依赖于室温下的静态测试。·平衡偏置、温度漂移和噪声：对于长耐久性应用，优先考虑偏置和温度漂移；对于高动态应用，优先考虑噪声和带宽。

在惯性导航、运动控制和高精度姿态测量领域，惯性传感器（陀螺仪和加速度计）的性能直接决定了整个系统的精度上限。对于工程师而言，理解数据手册中关键参数的实际意义及其对最终应用的影响，对于元件选型和系统设计至关重要。本文从实际应用的角度深入分析了四个核心工程参数：偏置稳定性、随机游走、偏置重复性和比例因子非线性。一、偏差稳定性1. 定义和物理意义偏差稳定性是指传感器输出在静态条件下围绕其平均值波动的程度；它通常由艾伦方差曲线上的最小值点（或平坦区域）来表征。对于陀螺仪，单位通常为°/h（度/小时）；对于加速度计，单位为mg或μg。它反映了传感器在长时间静态运行期间输出的稳定性。偏置稳定性为 0.01°/h 的光纤陀螺仪意味着其平均输出在一小时内的波动约为 0.01 度；这对于导航级惯性导航系统而言是一项关键的性能指标。2. 工程测试方法将传感器安装在高精度转台上，确保其完全静止，且环境温度稳定（例如，置于温度控制在 25 ± 0.1°C 的恒温箱内）。连续采集静态数据数小时（至少 4 至 24 小时）。计算 Allan 方差，并提取平滑时间 (τ)（例如 1 秒、10 秒和 100 秒）下的标准偏差；最佳偏差稳定性值对应于斜率为 -0.5 的曲线段与平坦区域之间的过渡点。3. 对系统的影响偏差稳定性直接影响长期导航精度，并决定惯性积分过程中角度误差的累积速率；例如，1°/h 的漂移会导致一小时内航向误差约为 1°。此外，高精度寻北需要极低的偏差稳定性（≤0.01°/h），才能有效地从地球自转速率（15°/h）中提取指向北方的分量。4. 工程误解与思考并非所有平滑时间都遵循相同的标准；不同的制造商可能基于 10 秒或 100 秒的平滑时间来报告稳定性，因此在进行比较时必须对平滑时间进行标准化。温度的影响远大于静态波动；在整个工作温度范围内，偏差变化可能比静态稳定性大一到两个数量级。因此，工程应用必须关注经过全温度补偿后所达到的等效稳定性。二、随机漫步1. 定义和物理意义随机游走是指由白噪声积分产生的随机误差。对于陀螺仪，这被称为角随机游走（ARW），单位为°/√h；对于加速度计，这被称为速度随机游走（VRW），单位为m/s/√h或(m/s)/√h。它表征了传感器输出中高频白噪声的能量强度。对于角速率为 0.01°/√h 的陀螺仪，白噪声在一小时积分时间内引入的角度误差的标准偏差为 0.01° × √1 = 0.01°；然而，如果积分时间为 0.01 小时（36 秒），则误差为 0.01 × √0.01 = 0.001°。误差与时间的平方根成正比。2. 工程测试方法该参数也可通过艾伦方差分析获得。当 τ 值较小时（通常

一、IMU底层架构简要概述惯性测量单元 (IMU) 的核心硬件由加速度计和陀螺仪组成，分别用于测量线加速度和角速度。工业级及更高级别的 IMU 通常采用 MEMS 技术，而高端 IMU 则使用光纤或激光陀螺仪，并搭配专用 ASIC 芯片进行信号调理、温度补偿和初步滤波。加速度计基于“弹簧-质量”模型——其中测试质量块的位移反映了加速度；陀螺仪则利用科里奥利效应——振动质量块在旋转时会产生可测量的偏转。在算法层面，扩展卡尔曼滤波器 (EKF) 融合了这两个数据流：陀螺仪提供高频姿态跟踪，而加速度计（以及磁力计）则进行长期漂移校正。纯惯性导航通过对角速度进行积分来获得姿态，并通过对加速度进行两次积分来获得位置。然而，测量误差会随着积分阶数的增加而迅速放大，导致“漂移”。因此，惯性测量单元（IMU）通常根据其偏差稳定性被分为不同的等级：1) 工业级（偏置稳定性：1–10°/h）：适用于短时动态场景——例如工业机器人、AGV/AMR、自动化生产线和高端康复设备——这些场景对长期稳定性有中等要求，但对成本非常敏感。2) 战术级（0.1–1°/h）：适用于需要高动态响应和短时自主导航的应用，例如导弹、无人机、无人地面车辆、电动垂直起降飞机和战术武器。3) 导航等级 (0.001–0.1°/h)：适用于需要在中等持续时间（从几十分钟到几小时）内进行自主导航而无需外部校准的任务，例如涉及商用或军用飞机、船舶和中远程导弹的任务。理解了这种底层架构，IMU 在各个行业的应用逻辑就变得清晰起来：从根本上讲，它涉及到在“精度、实时性能、可靠性和成本”之间做出不同的权衡。二、各行业的底层应用逻辑1. 自动驾驶和高精度定位在自动驾驶和高精度定位场景中，核心需求是实现连续定位，尤其是在隧道、地下停车场等GPS信号受限的环境中。该应用逻辑是利用惯性测量单元（IMU）作为可靠的短期定位基线。IMU数据与来自全球导航卫星系统（GNSS）、车轮里程计和视觉/激光雷达系统的输入数据通过紧耦合的卡尔曼滤波进行融合。利用IMU提供的高频运动先验信息（特别是角速度和加速度），即使在GPS信号丢失后，系统也能在数十秒到数分钟的时间内保持亚米级的定位精度。同时，通过冗余设计（例如，为一辆L4级自动驾驶车辆配备三个IMU），系统确保在单点故障的情况下性能安全下降。其基本逻辑在于以短期积分漂移的代价换取全场景可用性。2. 无人机和电动垂直起降飞行器在无人机和电动垂直起降飞行器（eVTOL）场景中，飞行控制系统以数百赫兹的频率从惯性测量单元（IMU）读取角速度和加速度数据，并使用PID闭环机制实时调整电机转速。当GPS信号稳定时，IMU辅助定位；然而，在GPS信号受限的环境（例如室内或峡谷内），IMU则与气压计或光流传感器结合使用，进入纯惯性导航模式。对于载人飞行器（例如eVTOL），其他要求包括符合适航标准（例如DO-160G）以及采用冗余架构（例如，在一架飞机上配备六个IMU）。在这种情况下，其核心逻辑的特点是“高频率、低延迟和短期自主飞行”。3. 工业机器人和移动机器人工业机器人和移动机器人的核心需求是精确的位置控制和长期稳定性，旨在提高重复定位精度和SLAM（即时定位与建图）系统的鲁棒性。在工业机器人手臂中，战术级或导航级惯性测量单元（IMU）实时监测各个关节的运动轨迹，为电机指令提供闭环校正，从而实现±0.02毫米的重复定位精度。在AGV（自动导引车）和AMR（自主移动机器人）中，IMU为SLAM系统提供连续的短期运动先验信息；当激光雷达（LiDAR）系统由于视场遮挡或环境特征不足而失效时，来自IMU的集成数据可以“弥合”这些信息缺口，从而保持姿态估计的连续性。其基本逻辑是“高精度短期估计以填补传感器盲区”。4. 国防和航空航天国防和航空航天领域的核心需求是在极端环境下实现全生命周期可靠性，以及无需外部校准即可长时间自主运行的导航能力。战略级（或导航级）惯性测量单元（IMU）——通常采用光纤或激光陀螺仪——被设计为完全独立的信息源。其基本逻辑基于“全频谱误差建模”和“热力学补偿”的结合。在发射、飞行或水下潜航等关键阶段，这些IMU必须承受高过载、剧烈的温度波动和强烈的电磁干扰；同时，通过极其精确的偏置稳定性和随机游走特性，它们确保位置误差在数小时甚至数月的时间内保持在可控范围内。此外，国产化和技术自主已成为该领域的绝对必要条件。5. 内科手术和高端康复医疗手术和高端康复的核心需求在于生物力学参数量化的高动态范围和高重复性。在骨科手术导航中，惯性测量单元（IMU）被固定在手术器械或患者骨骼上；利用六自由度（6-DOF）姿态跟踪，它们将器械的实时位置映射到术前医学图像上。其基本原理是利用战术级IMU的短期精度来规避光学导航系统固有的遮挡敏感性问题。在步态分析中，IMU佩戴在肢体上以采集关节角度和加速度等参数；然后通过传感器融合算法处理这些数据，生成步频和步态对称性等临床指标。从根本上讲，该应用代表了“可穿戴、无线和高动态范围的运动量化”。概括惯性测量单元（IMU）在各行各业的基本应用逻辑可以概括如下：利用其固有优势——特别是其对外部信号的独立性和高频响应能力——来解决“无GPS环境下的时空连续性问题”或“运动状态的实时闭环控制问题”，所有这些都需在特定的精度水平下实现。不同行业对IMU的要求各不相同——例如偏置稳定性、动态范围和环境适应性——这决定了IMU的具体选择，从战术级到战略级设备不等。然而，支撑所有这些应用的共同工程逻辑始终不变：通过牺牲一定程度的积分漂移来换取自主态势感知所必需的能力。

惯性传感器是一种仅依靠物体固有的物理定律，无需任何外部信号（例如 GPS 或 Wi-Fi）即可测量物体在空间中运动状态的装置。其核心部件是加速度计和陀螺仪；这些装置通常协同工作，有时还会辅以磁力计来辅助进行方向校正。1. 加速度计：感知“惯性和重力”加速度计测量物体在特定方向上的线性加速度，也就是其速度的变化率。以最常见的MEMS电容式加速度计为例：想象一个微小的“测试质量块”悬挂在一个微型外壳内，由弹簧支撑。当整个传感器加速时，由于惯性，测试质量块会向相反方向移动，导致弹簧伸长或压缩。这种微小的位移会被转换成电容的变化（距离越近，电容越大），从而可以计算出加速度。根据广义相对论，重力等同于加速度；因此，当传感器静止且平放时，它会记录到9.8 m/s²的恒定读数（重力加速度）。智能手机正是通过感知重力方向来判断其处于“横屏”还是“竖屏”模式。然而，加速度计存在一个关键的局限性：它们无法区分重力和运动引起的加速度。例如，如果智能手机垂直向上加速，其读数将超过 9.8 米/秒²；相反，在自由落体过程中，读数将接近于零。2. 陀螺仪：感知“旋转”陀螺仪测量物体绕特定轴旋转的角速度，即物体旋转的速度。以MEMS振动陀螺仪为例，这种装置利用了被称为科里奥利效应的物理现象：想象一下，一个微型音叉或测试质量块被驱动快速来回振动。当整个传感器旋转时，这个振动的质量块会受到一个力——科里奥利力——该力垂直于振动方向和旋转轴。这个力会导致质量块产生微小的横向位移；通过测量这个位移的大小，就可以计算出旋转的角速度。陀螺仪的价值在于它无需外部参考；它本身就能够测量自身的旋转。这种能力使其比指南针或水平仪等设备更强大：指南针容易受到磁场干扰，水平仪需要重力参考，而陀螺仪则完全独立运行。3. 为什么必须将两者结合起来？——惯性导航原理单独使用加速度计或陀螺仪存在固有的挑战；然而，通过将两者与数据融合算法相结合，即可实现惯性导航。陀螺仪提供有关当前姿态和旋转速度的信息（例如，“方位角为北偏东30°，旋转速度为每秒5°”），而加速度计则报告沿各个轴的加速度（例如，“向上加速度为2 m/s²，向前加速度为0.5 m/s²”）。但是，要从这些读数中减去重力分量，必须知道由陀螺仪提供的当前姿态。具体的计算过程如下：对陀螺仪的角速度进行积分，得到姿态（俯仰角、横滚角和偏航角）；利用该姿态信息，从加速度计读数中减去重力分量，得到真实的运动加速度；对该运动加速度进行一次积分，得到速度；再次对速度进行积分，得到位移（位置变化）。因此，只要知道初始位置、速度和姿态，惯性导航系统就可以在任何运动过程中持续计算并输出当前位置和姿态，完全独立于外部信号运行。4. 必须解决的固有缺陷——漂移惯性传感器存在一个不可避免的缺陷：累积积分误差，通常称为“漂移”。加速度计会产生微小的噪声；当积分以计算速度时，该误差会被放大一次；当再次积分以计算位移时，误差会急剧增大。同时，陀螺仪在角速度测量中也会引入微小的误差；当积分以计算角位置时，该误差会随时间线性增长。因此，纯惯性导航系统会在几秒到几分钟的时间内产生显著偏差。虽然昂贵的光纤或激光陀螺仪（通常用于飞机和导弹）可以长时间保持精度，但手机中常见的廉价MEMS传感器可能在短短几秒钟内漂移几米。因此，必须定期利用其他绝对测量传感器（例如GPS接收器、磁力计、气压计或摄像头）来校正惯性传感器的累积误差。5. 日常生活中的普遍应用惯性传感器广泛应用于日常生活和高科技领域：在手机中，它们可以实现屏幕旋转（加速度计感知重力）、计步（加速度计检测行走时的震动）以及游戏中的方向控制（陀螺仪）；在汽车电子稳定程序（ESP）中，它们可以检测车辆是否甩尾或打滑，从而实现对单个车轮的瞬时制动；在无人机和机器人中，它们可以保持稳定的悬停状态并辅助自主导航（尤其是在GPS信号丢失时）；在VR/AR头显中，它们可以精确追踪头部细微的运动，从而最大限度地减少晕动症；在航空航天和导弹系统中，它们在飞行最后阶段或GPS信号失效或受到干扰时，作为主要的制导机制。总而言之，惯性传感器利用“测试质量块的惯性”测量加速度，并利用“振动质量块的科里奥利效应”测量角速度。通过结合这些测量值并进行积分计算，它们可以自主确定物体的位置、速度和姿态，而无需依赖任何外部信号——尽管这种能力也带来了固有的缺点，即随着时间的推移会累积漂移误差。

惯性传感器原始设备制造商（采用IDM，即集成设备制造商模式，集研发和制造于一体）实现了“全链”优势。这种优势不仅体现在技术方法论的闭环上，更代表着从基础技术到商业回报的深刻变革。具体而言，这种变革体现在以下五个方面：一、综合战略优势原始设备制造商（OMM）自主研发和生产的全链优势体现在其对整个流程的自主可控掌控——从芯片设计、制造、封装到测试——从而从根本上保障了供应链安全。在此基础上，研发团队可以开展垂直协作，加速技术迭代和集成；例如，麦克辛敏微电子的惯性传感器实现了高度集成的单芯片，涵盖了传感、计算和安全功能，从而满足了严格的功能安全标准。最终，这种深度掌控使企业能够精准把握市场需求，提供差异化​​产品，并快速响应国内外客户的需求，从而在国内替代领域建立强大的竞争优势。二、核心技术和产品性能优势原始设备制造商 (OMM) 内部研发和生产中固有的全链路闭环从根本上改变了提升惯性传感器性能的逻辑。在传统的模型中，各个阶段彼此割裂，优化单一指标往往会牺牲其他性能指标。相反，全链路协作能够同时对敏感结构、电路、封装和算法进行系统级优化；这种方法不仅确保了低噪声和低漂移，还显著提高了整个工作温度范围内的稳定性以及抗振性能。整个流程的自主性和可控性确保了每个芯片都可以追溯到其特定的工艺参数；结合来自批量测试的闭环反馈，这种能力确保了不同生产批次之间的高度一致性，并实现了产品性能的长期可预测性和可控性。这标志着一次根本性的飞跃——从仅仅在“单个性能指标”上领先，到在“鲁棒性、一致性和可预测性”方面实现全面卓越。三、成本控制和快速定制优势全链自主技术使企业能够深度整合从设计到生产的各个环节，从而带来两大核心优势：首先是快速定制——研发团队可以根据客户的具体需求灵活调整产品规格、性能参数乃至包装形式，在极短的时间内完成定制产品的开发和交付，不受外部供应商流程限制。其次是极致的成本控制——通过垂直整合并剔除产业链中的中间环节，并持续优化整个流程的良率和效率，企业能够在保证高性能的同时最大限度地降低生产成本；这使得即使是定制产品也能享受到通常与大规模生产相关的成本优势。这种“按需定制和成本可控”的能力，正是全链自主技术区别于传统模式的关键所在。四、供应链安全和自主控制方面的优势全链优势确保关键核心部件不再依赖进口，从而从根本上降低“瓶颈”风险，保障国防和基础设施安全。企业通过自主创新，可以构建核心技术“专利墙”，建立全面而密集的知识产权组合。在此基础上，企业可以从顶层设计阶段开始，制定符合最高安全标准的供应链管理流程，同时获得权威机构颁发的完全本地化和自主控制认证。此外，这种方法能够实现产品从设计、验证、生产到改进的全生命周期管理和优化，从而确保整个过程始终处于自主控制之下。五、应用覆盖范围和生态系统赋能方面的优势迈新民维凭借其全链路自主技术，惯性传感器产品系统性地覆盖了从工业级到战术级和导航级的各类高端应用场景。在工业和基础设施领域，这些产品广泛应用于高速铁路和桥梁监测、工业设备状态监测、结构健康监测等应用，满足了对长期可靠性和恶劣环境适应性的严格要求。在战术级应用领域，公司为无人机、无人地面车辆、无人水面和水下航行器以及各种机器人系统等平台提供高精度姿态感知和运动控制能力。在导航级应用领域，产品满足了低地球轨道卫星、微型卫星、无人机群、航空航天系统和国防装备等高可靠性、高动态环境下的运行稳定性要求。此外，公司还提供“传感器+算法+应用解决方案”的一站式服务，显著降低了客户的准入门槛。该服务还允许根据具体要求快速定制产品，从而为不同行业和运营层级的客户提供量身定制的高端惯性传感解决方案。结论全链优势——以自主研发和制造为特征——从根本上代表着整个价值链的重组。它标志着企业从被动地依附于国外技术生态系统，转变为自主地制定标准、控制成本并推动迭代创新。这一战略转变使企业能够在确保供应链安全的同时，将高性能传感器的成本降低到关键阈值——即大规模应用在经济上可行的临界点。如此一来，便为高端惯性传感器在航空航天、国防装备和深海勘探等战略性前沿领域的大规模应用铺平了道路。

光纤陀螺仪的抗振设计是一个典型的工程优化问题，需要机械结构、光路设计和信号处理等方面的协同努力。目前主流的解决方案是通过物理隔离振动、抑制光路中的误差源以及利用算法滤除残余噪声，从而形成完整的抗振系统。 在光源和光纤线圈层面，通过采用四极对称绕线、低应力绕线技术，并优化粘合剂的选择和固化工艺，来优化光纤线圈的设计，从而提高线圈的刚度和抗变形能力。 在内部结构设计和封装层面，采用低热膨胀系数、高刚度的材料（例如陶瓷和殷钢）制造线圈骨架和光学平台，并优化光学元件（光源、耦合器、调制器、探测器）的安装方式以减少微位移。同时，在陀螺仪的关键敏感内部元件（例如光纤线圈）周围设计局部阻尼结构（例如橡胶垫、硅胶填充）或微振动隔离器。 在信号处理层面，采用主动温度控制来稳定光源和关键光学元件的温度，从而降低温度漂移。闭环反馈控制经过优化，以增强控制回路的稳定性和抗干扰能力。采用数字滤波技术，例如针对特定振动频率设计的陷波滤波器或自适应滤波器，来抑制信号处理过程中的振动噪声。此外，通过误差建模和补偿，建立振动（加速度、频率）与输出误差之间的数学模型（例如，多项式、神经网络），以实现输出的实时补偿。
