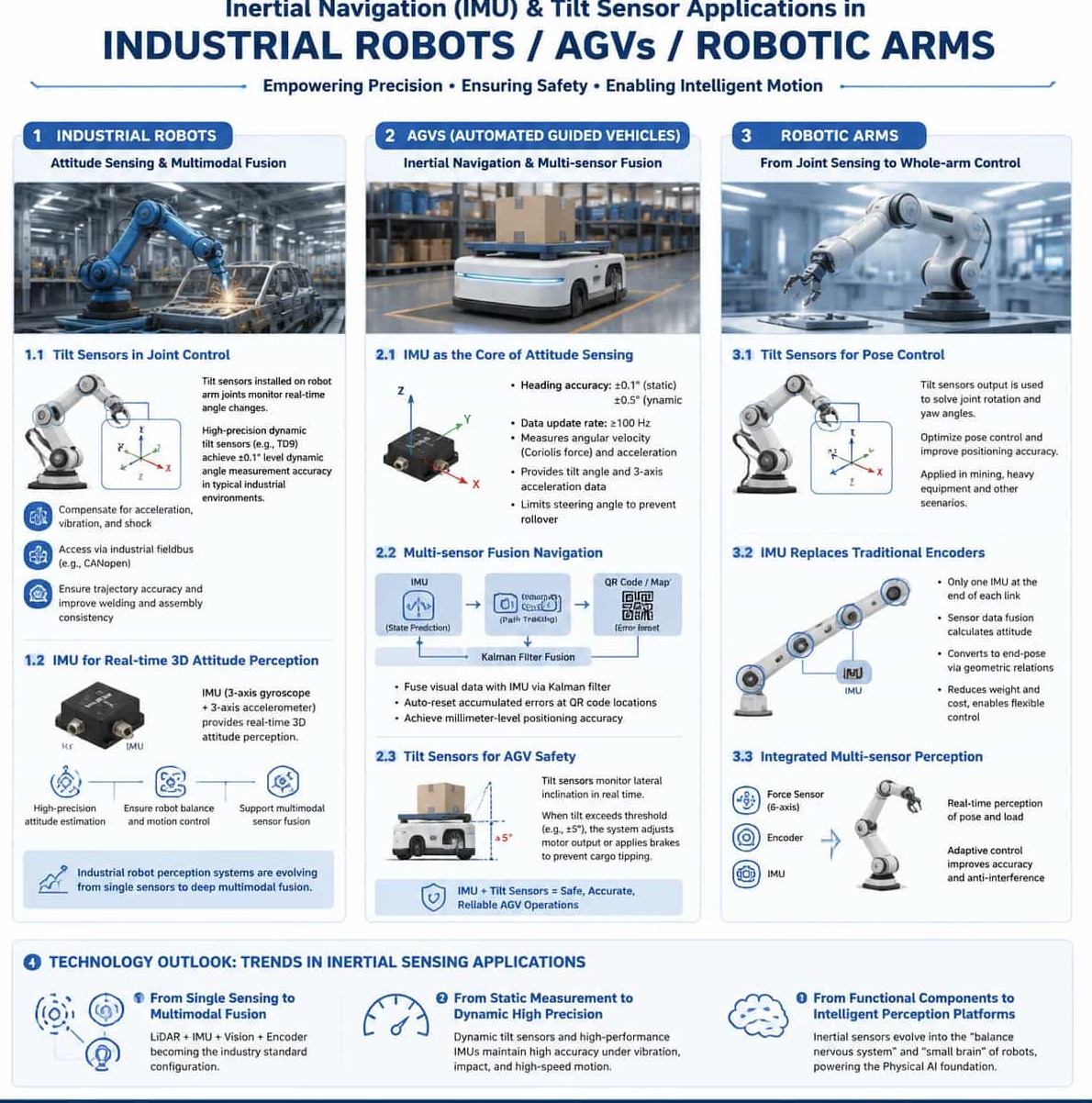

1. 介绍
在智能制造和自动化浪潮的推动下，工业机器人、自动导引车（AGV）和机械臂正成为现代工业生产系统的核心执行单元。无论是高速AGV在复杂的工厂车间中穿梭，还是多轴机械臂在精密装配中执行微米级操作，精确的姿态感知和运动控制都至关重要。惯性测量单元（IMU）和倾角仪作为核心组件，赋予这些设备类似于“平衡感”和“小脑”的功能。
2. 工业机器人：姿态感知与多模态融合
工业机器人应用于焊接、装配和物料搬运等场景，对运动轨迹的精度和重复性要求极高。虽然传统的编码器可以提供关节角度信息，但仅依靠编码器往往无法满足高精度控制的要求，尤其是在高速运动、振动、冲击或长时间运行等条件下。惯性导航传感器和倾角仪的引入，为工业机器人的姿态感知开辟了新的维度。
2.1. 倾角仪在关节控制中的应用
在工业机器人中，安装在机械臂关节处的动态倾角仪可以实时监测各个轴向的角度变化。基于三维MEMS加速度计和陀螺仪的高精度动态倾角仪利用智能算法融合来自这两个传感器的信号，从而有效补偿加速度、振动和冲击对角度输出的影响。例如，迈新民威的TD9型号在典型的工业环境中可实现优于±0.1°的动态角度测量精度。通过工业现场总线（例如CANopen）将此类传感器集成到控制系统中，可以实现实时轨迹校准，确保焊接和装配等任务的一致性；在汽车制造中，这显著提高了车身焊接点的定位精度。
从技术角度来看，为了解决工业机器人角度传感器测量精度低、控制算法复杂等问题，研究人员设计了一种基于平滑滤波器的精度分析方法。通过对传感器采集的原始数据应用Savitzky-Golay滤波器，可以有效降低输出误差。2.2. IMU提供实时三维空间姿态感知
惯性测量单元（IMU）在工业机器人中的作用日益关键。IMU通常包含一个三轴陀螺仪和一个三轴加速度计；陀螺仪数据积分可得出姿态变化，而加速度计数据结合使用则可精确计算俯仰角和横滚角。高性能MEMS IMU可为机器人提供实时三维空间姿态感知，从而确保稳定性控制和高效移动。
精密惯性导航技术目前正迅速渗透到工业机器人领域。采用先进MEMS设计和陶瓷气密封装的车规级IMU芯片，可在宽广的温度范围内提供高精度、高可靠性和稳定性。激光雷达传感与精密惯性导航的深度融合已成为一种趋势，这两种技术被结合起来，用于开发面向具身人工智能和工业机器人等领域的多模态传感器融合解决方案。这一趋势标志着工业机器人感知系统正从单传感器配置向深度多模态融合转变。
3. AGV：惯性导航和多源融合定位
自动导引车（AGV）是智能工厂物流系统的关键组成部分；其导航精度直接影响物料搬运效率和生产安全。传统的导航方法，例如磁条引导和二维码定位，存在路径固定、部署成本高、易受环境干扰等局限性。相比之下，惯性导航和倾斜传感器的应用彻底革新了AGV的导航方式。
3.1. IMU作为AGV姿态感知的核心
惯性测量单元（IMU）是自动导引车（AGV）实现姿态和运动感知的核心组件；缺少IMU，车辆将失去姿态感知能力，导致运动控制失效，运行精度显著下降。AGV的IMU模块采用三轴MEMS传感器，在静态条件下可实现±0.1°的航向角精度，在动态条件下可实现±0.5°的航向角精度，数据刷新率通常超过100 Hz。
高精度惯性测量单元（IMU）通过微机电系统（MEMS）陀螺仪测量科里奥利力，从而精确检测任何偏离线性运动的角速度偏差；同时，其加速度计提供车辆相对于水平面的倾斜角度和三轴加速度数据。在此基础上，系统设定最大转向角阈值，主动限制转弯时的转向范围，从而有效防止侧翻。
3.2. 多传感器融合导航
在复杂环境中，单个传感器存在固有的局限性：视觉SLAM系统会因动态环境因素而导致定位精度下降，而惯性导航系统（INS）则容易出现随时间累积的漂移误差。因此，多传感器融合已成为AGV导航的主流解决方案。
在实际应用中，惯性导航系统（INS）信号用于自动导引车（AGV）状态预测，路径跟踪导航和RGB-D视觉导航相结合，构成多摄像头视觉系统，通过系统观测校正累积的INS误差。卡尔曼滤波算法融合视觉和惯性数据，使累积误差能够在二维码位置自动复位。结合双PID控制和惯性导航技术的AGV导航算法，通过双闭环控制架构实现毫米级定位精度，同时降低了二维码的放置密度。
在空间受限且卫星信号较弱的环境中（例如食用菌工厂），研究人员利用误差状态卡尔曼滤波器融合编码器和惯性测量单元（IMU）数据，实现了在狭窄通道和特征稀疏环境中的可靠导航。在诸如电缆隧道等环境恶劣的场所，基于点线特征融合的视觉惯性SLAM算法能够有效解决重复纹理场景中的定位难题。
3.3. 倾角仪确保AGV运行安全
倾角仪在AGV防侧翻系统中发挥着至关重要的作用。集成在AGV底盘上的倾角仪能够动态监测车辆在转弯或负载波动时的倾斜角度；如果倾斜角度超过预设阈值（例如±5°），系统会立即调整电机输出功率或施加制动，以防止货物倾覆。具有高防护等级（例如IP69K）的倾角仪能够承受恶劣的仓库环境，包括潮湿的地面和灰尘。
4. 机械臂：从关节感知到全臂控制
机械臂是工业自动化中的核心执行器，其运动精度和灵活性直接决定了生产质量和效率。惯性传感器和倾角仪在机械臂中的应用正从简单的角度测量向全状态感知和智能控制发展。4.1. 利用倾斜传感器精确控制机械臂姿态
倾斜传感器在控制机械臂姿态方面发挥着至关重要的作用。一项已获专利的发明公开了一种基于倾斜传感器的姿态控制方法；该方法通过构建数学模型，并利用传感器输出计算机械臂的旋转角和偏航角，从而优化姿态控制并提高定位精度。这项技术已应用于智能煤矿开采作业的示范项目中。
在煤矿掘进机等重型设备中，在切割臂上安装防爆动态倾斜传感器可以测量切割头的俯仰角。结合角度传感器测量偏航角，该系统能够实时精确地获取切割头相对于机身的姿态数据。该系统结构简单、易于安装，且环境适应性强。
4.2. 惯性测量单元取代传统编码器
缆索驱动连杆式机械臂具有纤细的机身和灵活的运动特性，使其能够在狭小空间和复杂、非结构化的环境中执行诸如检测和维护等任务。然而，由于其运动关节数量众多，在每个关节处安装编码器成本较高；此外，如果机械臂的外径过小，甚至可能找不到合适的编码器。
为了应对这一挑战，本文针对缆索驱动连杆机械臂开发了一种基于外部惯性测量单元（IMU）的状态感知与控制方法。在每个连杆末端安装一个IMU；通过传感器数据融合实时计算IMU的姿态，并基于几何关系将其转换为连杆末端的姿态。该方法有效降低了机械臂的重量，并提高了控制的灵活性。
在柔性机械臂领域，多IMU传感器融合框架被用于估计位置和姿态。柔性连杆被建模为一系列刚性节段，关节角度则利用加速度计和陀螺仪数据进行估计。通过实时IMU姿态反馈实现闭环控制，能够显著提高机械臂的运行鲁棒性和灵活性。
4.3. 通过多传感器集成实现全面传感
现代高精度机械臂运动控制系统正朝着多传感器集成方向发展。通过集成六轴力传感器、编码器和惯性测量单元（IMU），系统能够实时感知机械臂的姿态和负载；结合自适应滑模控制算法，这种集成显著提高了运动精度和抗干扰能力。在末端执行器层面，利用IMU实时获取姿态数据的方法可以有效补偿由关节扭转和连接误差引起的姿态偏差。
5. 技术展望：深度多传感器融合
惯性导航和倾角仪传感器在工业机器人、AGV 和机械臂中的应用具有三大主要趋势：
首先，是从单模传感到多模融合的演变。由于单个传感器无法应对复杂工业环境的所有挑战，因此结合激光雷达、惯性测量单元、视觉系统和编码器的多传感器融合正在成为行业标准。
其次，测量方式从静态测量转向高精度动态传感。传统的静态倾角仪已无法满足高速运动场景的需求；相反，动态倾角仪和高性能惯性测量单元（IMU）融合了加速度计和陀螺仪的数据，即使在振动、冲击和快速运动等条件下也能保持高精度输出。
第三，从功能组件向智能感知平台的升级。在具身人工智能和人形机器人发展的推动下，惯性姿态传感器正从简单的测量元件演变为机器人的“平衡神经”和“小脑”。相关企业已构建起涵盖传感器芯片、模块和系统组件的综合技术和产品生态系统，为机器人和智能设备提供“物理人工智能基础”。
