技术背景：从静态测量过渡到静态-动态双模式
传统倾角仪依靠微机电系统（MEMS）加速度计测量沿敏感轴的重力加速度分量来计算角度，在静态或准静态环境下可实现高精度测量。然而，当平台受到运动、振动或冲击时，外部加速度会叠加到重力加速度上，导致测量结果出现显著偏差。这种固有的局限性限制了传统倾角仪在动态场景（例如移动平台、工程机械和机器人）中的应用。
TD系列动态倾角仪通过融合三轴MEMS加速度计和三轴陀螺仪的融合架构，以及整合静态和动态能力的双模融合算法，从根本上解决了这一难题。其核心技术在于系统能够实时评估运行环境：在静态模式下，系统采用静态算法以确保极高的精度；在动态模式下，系统自动切换到基于N阶卡尔曼滤波器的动态算法。通过融合加速度计的低频稳定性和陀螺仪的高频响应，系统能够有效抑制振动和冲击引起的测量误差。这种技术方案使得TD系列倾角仪能够在复杂的动态环境中持续输出稳定可靠的倾角数据。

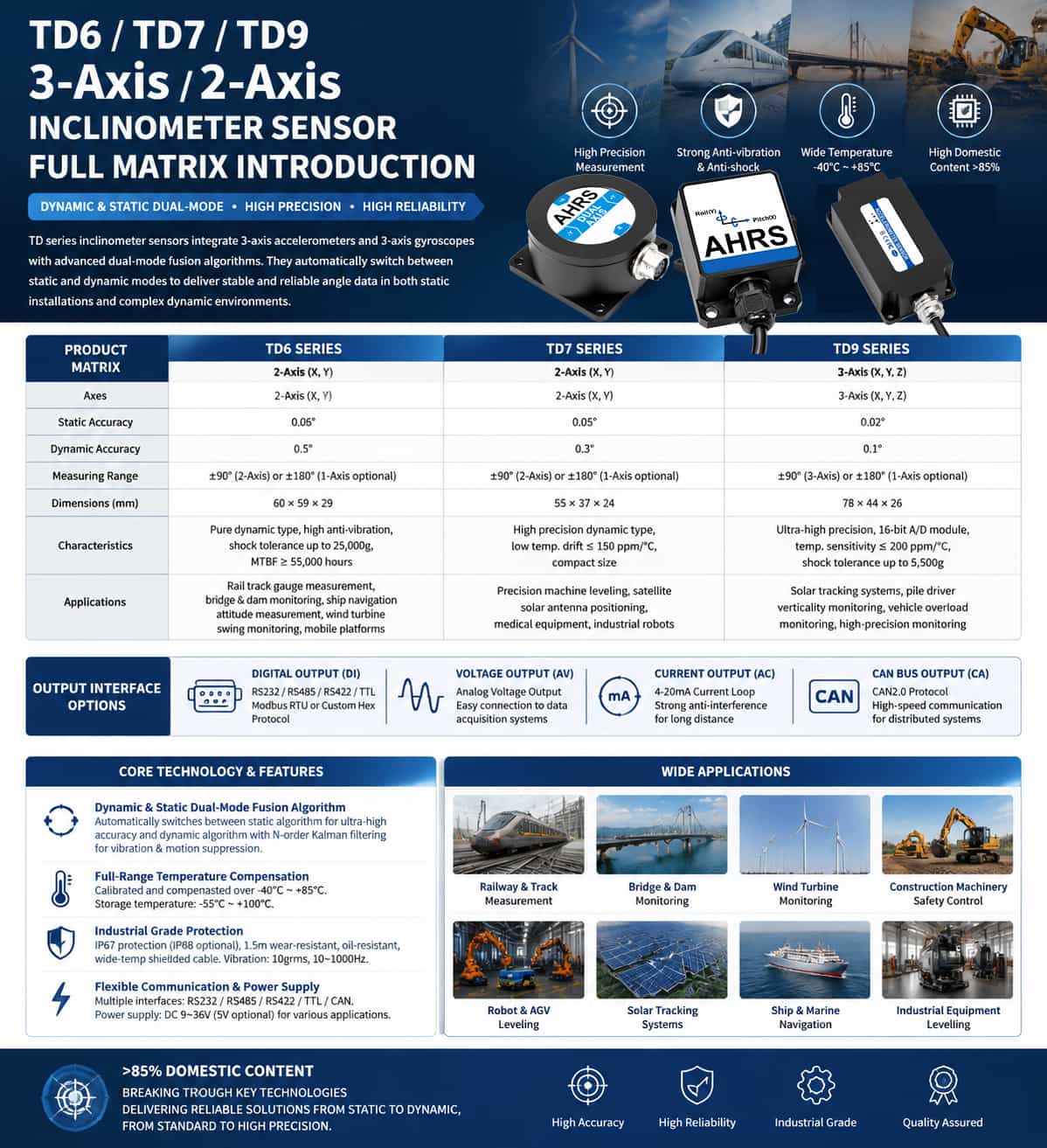

产品矩阵：四大系列，定位差异化
TD系列产品可满足从标准工业级要求到高精度应用的各种需求；根据精度等级和应用场景，产品分为四个等级：
产品模型 | 轴的数量 | 静态精度 | 动态精度 | 尺寸（毫米） | 定位 |
TD5 | 三轴 | 0.1° | 0.5° | 66×56×29 | 标准工业级，双动态/静态模式 |
TD6 | 双轴 | 0.06° | 0.5° | 60×59×29 | 动态型，高抗振性能 |
TD7 | 双轴 | 0.05° | 0.3° | 55×37×24 | 高精度动态紧凑设计 |
TD9 | 三轴 | 0.02° | 0.1° | 78×44×26 | 超高精度，动态/静态双模式 |
TD5系列是一款标准的工业级三轴倾角仪，静态精度为0.1°，动态精度为0.5°。它集成了三轴加速度计和陀螺仪，支持X、Y、Z轴方向的倾斜监测，测量范围为±90°（三轴）或±180°（可选单轴）。其国产化率超过85%，适用于叉车平衡控制、高空作业平台、卸料机械以及装卸桩防倾覆等工业应用。
TD6系列是一款纯动态双轴倾角仪，专为移动平台和高振动环境而设计。它采用集成式垂直陀螺仪和N阶卡尔曼滤波算法，静态精度可达0.06°，动态精度可达0.5°。通过非线性补偿、正交性补偿和温度漂移补偿等多种技术消除误差源。其平均故障间隔时间（MTBF）≥55,000小时，抗冲击能力达25,000g，在铁路轨距测量、桥梁和大坝监测、船舶航行姿态测量以及风力涡轮机振荡监测等高动态应用场景中表现出色。
TD7系列是高精度动态倾角仪，静态精度提升至0.05°，动态精度提升至0.3°。该系列产品在TD6的基础上进一步优化了温度漂移控制（≤150 ppm/℃），并拥有55×37×24mm的紧凑尺寸。它非常适合对精度和尺寸要求极高的应用，例如精密机床的调平控制、卫星太阳能电池阵列的定位以及医疗设备的定位。
TD9系列是TD产品线的旗舰产品，静态精度高达0.02°，动态精度高达0.1°。它集成了高精度16位A/D模块和温度传感器，灵敏度温度系数≤200 ppm/℃，抗冲击能力达5500g。该系列产品支持三轴（X、Y、Z）倾斜监测，广泛应用于对测量精度要求极高的应用领域，例如光伏跟踪系统、打桩机垂直度监测和车辆超载监测。
输出接口矩阵：全面涵盖数字、模拟和总线接口
TD系列的另一项核心优势在于其全面的输出接口。每个精密系列都提供三种输出类型——数字、模拟和总线——使用户能够根据其后端控制系统的要求进行灵活选择：
数字输出 (DI)：采用 RS232、RS485、RS422 或 TTL 信号电平，支持标准 Modbus RTU 或自定义十六进制协议。数据以数字格式直接传输，具有高抗干扰能力，因此适用于与 PLC 和工业 PC 等数字系统直接集成。
电压输出（AV）：输出模拟电压信号，方便与传统的基于电压的数据采集卡或仪器连接，以便直接读取和处理信号。
电流输出（交流）：采用工业标准的 4–20 mA 电流环路输出。它具有很强的抗干扰能力，因此特别适用于远距离传输和恶劣的工业环境。
CAN 总线输出 (CA)：支持 CAN 2.0 协议，使其成为分布式控制系统（例如汽车和机器人应用中的控制系统）的理想选择，这些系统需要高速总线通信。
核心技术特性
整个TD系列产品共享以下核心技术平台：
动态-静态双模融合算法：该系统通过实时分析加速度和角速度数据，自动识别当前运行状态。在静止状态下，系统采用静态算法以确保最高精度；在运动状态下，系统切换至动态算法，融合陀螺仪数据以补偿加速度引起的干扰。该机制使得单个传感器能够应对两种截然不同的运行条件：静态安装和动态载体应用。
全面的温度补偿和老化测试：所有产品出厂前均经过严格的校准、温度补偿和长期稳定性（老化）测试。工作温度范围为-40°C至+85°C，存储温度范围为-55°C至+100°C。
工业级防护和可靠性：全系列产品防护等级达到 IP67（可根据要求提供 IP68），标配 1.5 米屏蔽电缆，该电缆耐磨、耐油，并可在宽温度范围内工作。绝缘电阻 ≥100 MΩ，抗振性能符合 10 grms (10–1000 Hz) 标准。
灵活的通信和电源：输出接口包括 RS232、RS485、RS422、TTL 和 CAN 总线选项，支持 Modbus RTU 和自定义十六进制协议。宽输入电压范围（直流 9–36 V，可选 5 V）可适应工业环境中各种电源条件。选型建议
TD系列四款产品构成了一个全面的产品阵容，涵盖了从标准工业级到超高精度、从三轴到两轴配置、从通用型到紧凑型等广泛的规格。TD5是需要三轴监测的标准工业应用的经济之选，而TD6则针对动态性能进行了优化，更适合移动平台和高振动环境。TD7在需要高精度和紧凑尺寸的情况下提供了理想的解决方案。最后，对于需要极高精度的应用，例如太阳跟踪和高精度监测，TD9代表了国产MEMS倾角仪技术的巅峰之作，其静态精度高达0.02°，动态精度高达0.1°。该系列产品国产化率超过85%，不仅克服了关键的技术障碍，还为各行业提供了涵盖从静态到动态监测、从标准到高精度性能的完整倾角测量解决方案。
