单一导航源难以满足全面覆盖的需求：GNSS在水下或城市峡谷中会失效；DVL受限于海底跟踪范围；里程计易受车轮打滑和比例因子误差的影响；视觉系统在纹理稀疏的环境或光照条件变化时性能下降。多源融合的核心思想在于利用各种传感器的互补特性，通过最优估计理论实现冗余和容错。本文基于耦合深度和信息互补性两个维度，系统地分析了四种典型的融合导航模式。 耦合深度分类 根据信息融合的深度，多源融合可以分为三个层次： * **松耦合**代表最低级别的耦合，其中子系统执行独立计算，主滤波器融合位置和速度等导航参数。其优点包括计算量低和故障隔离简单；然而，精度损失主要源于子系统计算的独立性。 * **紧耦合** 将观测提升到原始测量的水平；来自 IMU 和 DVL（或视觉传感器）的原始数据直接参与联合估计过程，利用传感器误差特性的时间相关性来实现更优的估计。 * **深度耦合** 更进一步，将某些传感器的原始信号纳入 IMU 的闭环控制中，在测量域中建立直接反馈；这代表了最高级别的耦合，实现了极致的精度和最大的鲁棒性。 **四种集成导航模式的原理** （1） **INS/DVL集成** 多普勒速度计 (DVL) 利用多普勒效应测量车辆相对于海底（或水层）的三维速度。惯性导航系统 (INS) 与 DVL 的集成本质上是一个基于速​​度观测的卡尔曼滤波过程：DVL 速度测量值作为外部观测值，用于校正 INS 的速度误差，从而抑制位置漂移。状态方程和观测方程可以表示如下：协方差矩阵Σ是确定融合权重的关键：协方差越小（表示不确定性越低），分配给传感器的权重就越高。当底部跟踪有效时，DVL的权重最高；在平坦地形上，里程计的权重次之；而在视觉纹理丰富的区域，视觉则提供横向约束。 故障检测与隔离（FDI）机制利用卡方检验或残差检验实时监测观测源的异常情况。如果DVL海底跟踪失效，系统自动降级至INS/里程计/视觉融合模式；如果视觉性能下降，则切换至INS/DVL/里程计模式；如果仅剩INS和里程计，则恢复至受非完整约束（NHC）限制的纯INS模式。异构冗余设计确保即使出现单点故障也能保证导航连续性，从而实现从浅水区、深水区到近底水下环境等各种作业场景的无缝覆盖。 结论  多传感器融合导航并非仅仅增加传感器数量，而是依赖于耦合深度的合理选择和协方差矩阵的精确定义，以实现传感器性能的互补。虽然更深的耦合深度能够带来更高的潜在精度，但也增加了计算复杂度和工程实现难度；因此，应根据具体任务需求选择最佳融合架构。

海洋环境对惯性导航系统（INS）构成严峻挑战：盐雾腐蚀、高湿度冷凝、持续摇摆运动以及多维振动都会直接影响系统的精度和可靠性。如果INS无法有效应对这些环境压力，就会出现对准故障、精度下降，甚至硬件损坏。因此，自适应设计是区分船用INS与通用产品的核心技术难点。 盐雾和高湿度环境防护设计 盐雾中的氯离子对金属结构件和电气连接具有很强的腐蚀性，而高湿度环境会导致绝缘性能下降和信号串扰。有效的防护策略应从结构密封和材料选择两个方面着手制定。 一体化结构设计减少了装配间隙和连接器数量。一体成型的外壳能够从根本上阻断盐雾侵入路径，结合定位槽和密封垫片结构，确保在长期户外作业中持续提供保护。 在材料和工艺选择方面，光纤环框和盖板应采用磁屏蔽材料（例如1J50软磁合金）以实现磁防护，同时确保耐腐蚀性。连接器和电缆必须符合盐雾试验标准，电路板必须经过三防涂层工艺。符合MIL-STD标准的IP68防护等级是目前业界在高湿度盐雾环境下有效的解决方案。 摇摆条件下的对准和导航算法 在摇摆条件下，惯性导航系统（INS）的初始对准面临两大干扰：角摇摆（周期性姿态变化）和线性振动（加速度计输出波动）。传统的静态基准对准算法在这些条件下难以收敛。 抗横摇对准方法采用积分惯性系粗对准策略，利用姿态更新消除角横摇的影响，并通过力积分减弱线性振动干扰。在此基础上，采用反馈修正卡尔曼滤波进行精细对准最优估计。实验表明，与传统的旋转调制方案相比，该方法在横摇条件下显著提高了水平和垂直航向精度。 旋转调制技术是抑制陀螺仪比例因子误差的另一种有效方法。通过周期性旋转惯性测量单元（IMU），可以将恒定漂移调制成周期性变化的信号，这两个信号在积分过程中相互抵消，从而降低摆动对航向精度的长期影响。 振动抑制和抗冲击设计 振动通过两种机制影响惯性导航系统 (INS) 的精度：首先，机械共振导致 IMU 输出失真；其次，高频振动耦合到陀螺仪和加速度计测量通道，形成虚假信号。 目前主流的设计方案是三级减振架构：第一级在惯性测量单元（IMU）传感器层面实现内部阻尼隔离；第二级通过壳体结构优化消除共振频率；第三级采用外部阻尼器将设备与承载结构物理隔离。一些高端系统还集成了高带宽（最高可达16kHz）振动监测工具，实时输出各频段的均方根值、峰值振幅和频率，为结构优化提供数据支持。 信号管道中的模拟滤波可以在前端硬件级别预先衰减振动噪声，并与数字滤波算法结合使用，确保进入计算阶段的信号质量。 综合保护系统 除了上述专用设计外，成熟的船用惯性导航系统还需要考虑：电源环境适应性（符合MIL-704A标准）、电磁双层屏蔽（以应对舰载雷达和通信设备的干扰）以及宽温度范围工作能力（-40℃～80℃）。这些措施共同构成了一个完整的恶劣环境适应性设计体系，这是惯性导航系统在海洋条件下保持测绘级精度的根本保障。

M5700光纤惯性导航系统是一款高精度捷联式惯性导航系统，专为海洋测绘和高端导航应用而设计。它集成了光纤陀螺仪、石英挠性加速度计和多源融合导航算法。该系统陀螺仪偏差稳定性为0.02°/h，姿态精度为0.005°，在海洋测绘领域占据了强大的技术优势。 **核心测量能力** 垂荡测量是海洋测绘中的一项关键要求。M5700 的垂荡测量精度可达 5 厘米或垂荡高度的 5%（以较大者为准），有效补偿了船舶运动对多波束测深数据的影响。该系统支持 1 至 30 秒的可配置垂荡周期，能够适应各种海况和船舶特性。 对准解决方案可灵活适应各种操作场景：静态基准对准耗时不到 5 分钟（陆地）和不到 10 分钟（水上），而动态基准对准耗时不到 15 分钟，满足了港口和航道等受限水域快速操作的需求。 多源集成导航支持多种模式，包括惯性/GNSS、惯性/DVL 和惯性/里程计。在 DVL 辅助下，定位精度可达行驶距离 (D) 的 0.3%；与 GNSS RTK 集成时，水平精度可达 1.5 cm + 1 ppm，确保在 GNSS 信号中断期间导航的连续性。 **后期处理功能** 后处理能力是M5700区别于纯粹实时导航产品的关键优势。该系统内置存储，开机后自动记录原始IMU数据和导航解算结果，用户可通过USB或FTP轻松导出。存储的IMU数据可直接导入专业后处理软件（例如IE）进行双向滤波和平滑处理，从而获得比实时解算精度高一个数量级的姿态和位置精度。这一功能使M5700不仅可以用于实时操作，还可以作为数据采集前端，为精细处理提供原始数据基础，并满足水文测量和水下地形建模等应用对精度的严格要求。市场定位 M5700 精准定位于中端海洋测量和测绘市场。其核心客户包括水文局、海事安全管理部门、航道管理机构、海洋地质调查机构以及无人水面船 (USV) 和遥控潜水器 (ROV) 制造商。 当前市场呈现两极分化：低端MEMS产品精度不足（姿态精度>0.1°），且缺乏后处理功能，无法满足测量标准；而高端光纤或激光惯性导航系统性能卓越，但体积庞大且价格昂贵（数十万至百万美元以上），超出大多数商业项目的预算。M5700基于光纤陀螺仪技术，可提供真正测量级的数据，姿态精度在0.005°至0.02°范围内。它集紧凑的2.6公斤重量、工业级定价和双模输出（实时导航和后处理）于一体，有效填补了这一市场空白。 典型应用包括：利用中小型无人水面艇进行近岸水下地形测量；利用载人船舶进行港口航道疏浚前清扫和淤泥监测；利用自主水下航行器/遥控水下航行器进行水下目标搜索和管道线路勘测；以及提取浮标和水下系泊系统的波浪参数。M5700 使专业用户能够在有限的预算内获取严格符合测量标准的姿态和垂荡数据，是海洋测量项目中兼顾性能和成本的最佳解决方案。

在近期完成的某型自主水下航行器（AUV）综合深海测试中，Micro-Magic公司开发的M5000型耐压光纤捷联惯性集成导航系统表现出色，成功助力该AUV平台在百米级深水区完成高精度地形测绘和长时间连续观测任务。该系统凭借其卓越的导航精度和强大的耐压性能，为深海勘探设备提供了可靠的导航支持。本次测试要求自主水下航行器（AUV）在15个工作日内完成多次下潜，最大作业深度超过600米。在高压、低温、无卫星信号等极端条件下，M5000系统全程稳定运行，未出现任何数据中断或精度下降。参与该项目的海洋技术专家表示：“深海勘探对导航系统的精度和可靠性有着极其严格的要求。即使在卫星信号完全丢失的深水区域，M5000仍能保持优于0.3°×sec(L)的航向精度和0.02°以内的稳定姿态测量精度，为我们获取高置信度的海底地形数据提供了至关重要的支持。”作为一款专为深海环境设计的导航系统，M5000 具有卓越的耐压性能。其外壳采用耐压结构设计，在 30MPa 的静水压力下仍能保持完全密封，相当于承受 3000 米水深的压力。在测试过程中，该系统经历了近百次快速的上升和下降循环，其结构完整性和电气性能均未受到影响。此外，在实际工作温度范围内，该系统通过内置的温度补偿算法，有效降低了温度漂移对传感器精度的影响。在数据融合和输出方面，M5000系统展现出卓越的工程应用性。该系统集成了三轴光纤陀螺仪和石英柔性加速度计，能够与多普勒测速仪（DVL）和全球导航卫星系统（GNSS）接收器等多种传感器进行深度数据融合，最大输出频率可达200​​Hz。即使DVL数据出现暂时中断，系统也能通过纯惯性导航模式保持稳定的计算，确保自主水下航行器（AUV）在复杂的水文环境中不会迷失方向。“M5000 不仅仅是一个导航单元，它更是深海水下自主航行器（AUV）的‘眼睛’和‘方向盘’，”Micro-Magic 公司的项目经理表示，“我们专门针对深海应用优化了滤波算法和误差补偿模型，确保即使在长期运行中也能保持高精度。此次试验的成功验证了我们在深海高精度导航领域的技术专长和工程能力。”

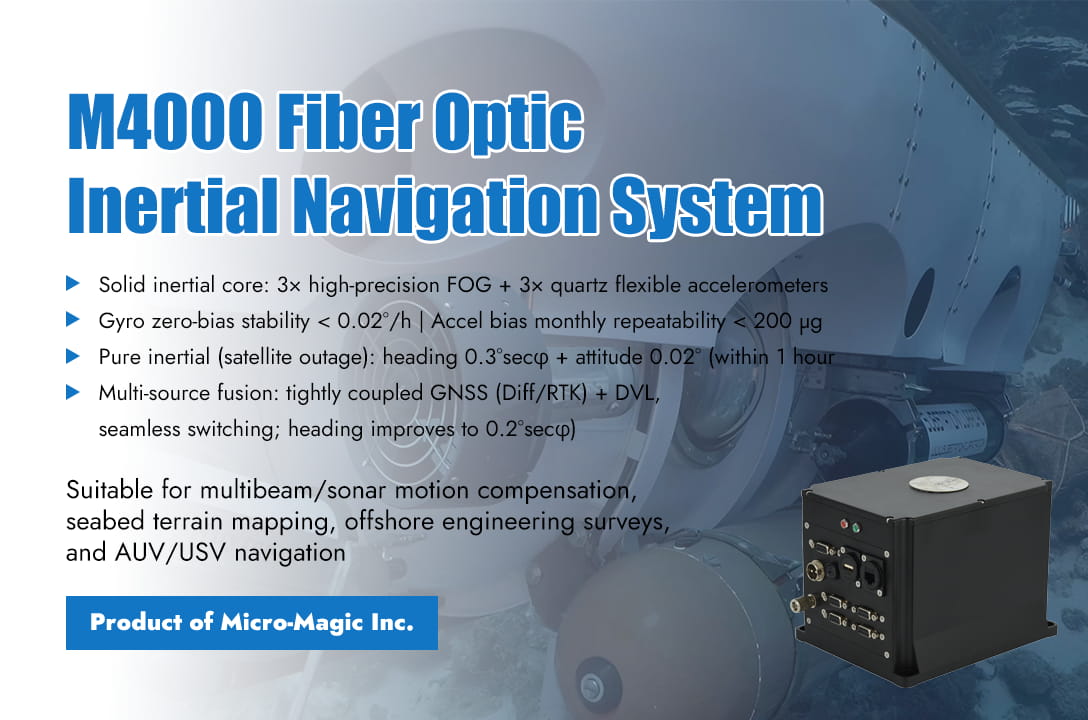

 海洋测量的核心挑战在于如何在缺乏稳定外部参考的开阔海域环境中，精确确定测量平台的位置、姿态和运动状态，从而为声呐等探测设备提供稳定的空间参考。传统的GPS+陀螺罗经方案在平静海况下可以正常工作，但一旦遭遇恶劣海况，船舶的横摇、纵摇和垂荡运动会严重干扰测量精度；更不用说在复杂的海底峡谷或电磁干扰区域，GPS信号中断甚至会导致整个测量任务停滞。 由Micro-Magic公司开发的M4000光纤惯性导航系统正是为了解决这一关键痛点而设计的。M4000系统的卓越性能源于其坚固的光纤惯性核心。该系统内部集成了三个高精度光纤陀螺仪和三个石英柔性加速度计，形成稳定可靠的自主传感基础。其中，陀螺仪的零点偏差稳定性优于0.02°/h，加速度计的月偏差重复性小于200μg。即使在卫星信号中断的纯惯性模式下，该系统也能在1小时内保持0.3°secφ的航向精度和0.02°的姿态精度，为测量作业提供连续不间断的姿态参考，并确保数据采集的时空连续性。真正的技术突破体现在其强大的多源信息融合能力上。M4000并非简单的传感器堆叠，而是一个以光纤惯性为核心，深度耦合GNSS卫星导航和DVL多普勒里程计的智能集成导航系统。当卫星导航信号良好时，该系统可与内置或外接GPS（支持差分​​定位甚至RTK）紧密结合，有效校正累积惯性误差，将航向精度提升至0.2°secφ，并提供高精度实时位置和速度信息。更重要的是，面对水下、峡湾或复杂海况造成的卫星导航信号丢失，该系统能够无缝集成DVL，利用海底或水流速度信息持续抑制导航误差发散，确保关键任务期间导航解算的连续性和精度。该系统能够智能适应并平滑切换“卫星导航组合”和“纯惯性”模式，使测绘船或水下航行器能够在各种天气和海况下自由作业。 针对海洋测绘中对垂直运动的精确感知需求，M4000 特别优化了其垂荡测量功能，精度可达 5 厘米或 5% 的垂荡振幅。它能有效分离船舶自身运动与波浪扰动，为多波束测深数据提供关键的运动补偿，直接提升海底地形模型的质量。同时，该系统兼顾了工程应用的便捷性和稳定性。内置 32GB 存储卡可长时间记录完整的导航数据，并通过网络进行远程读取；丰富的可配置接口和多通道同步脉冲输出使其能够灵活连接各种测绘传感器，确保数据时空同步。其嵌入式 IE 配置界面使设备控制和参数绑定（如安装偏差和力臂补偿）更加直观便捷，大大降低了系统集成和维护的技术门槛。 从广袤海域的大规模地形扫描到精准的水下工程勘测，从水面测量船的精确定位到自主水下航行器的可靠导航，M4000光纤惯性导航系统凭借其高性能惯性核心、深度融合集成导航策略和高度工程化的设计，正成为提升海洋测量数据质量和作业效率的关键推动力。它不仅代表了精密仪器的进步，更彰显了其在高端海洋导航定位领域提供全天候、高可靠性、一体化解决方案的强大能力，为海洋管理和蓝色疆域的拓展奠定了坚实的技术基础。

深海勘探面临着高压、黑暗、复杂电磁环境以及长时间作业等严峻挑战。对于无人深海潜水器和水下测绘平台等设备而言，高精度、高可靠性的惯性导航系统（INS）是确保任务成功的核心，也是实现自主、精准、长期水下作业的关键技术。以Micro Magic公司生产的M5000耐压光纤陀螺仪（FOG）捷联式惯性导航系统为例，凭借其耐深水压力设计、多源融合导航能力和高精度传感器，已成为深海水下航行器（如AUV/ROV）的核心导航解决方案。长航时自主水下航行器自主勘探与测绘  水下自主航行器（AUV）需要在数千米深的海沟中，在没有GPS信号且地形复杂的情况下，进行数小时甚至数天的自主导航，以执行大规模水下地形测绘、资源调查或环境监测等任务。该系统必须具备长期高精度定位、稳定姿态输出的能力，并能有效融合多普勒速度计（DVL）的速度信息，以抑制惯性导航中的累积误差。 M5000惯性导航系统集成了超低漂移光纤陀螺仪（0.01°/h）和高精度加速度计（0.02m/s²），确保了长时间水下航行中极高的姿态和航向精度，为测绘传感器（多波束、侧扫声呐）提供稳定的平台和精确的地理参考。同时，M5000深度集成了惯性导航/多普勒测速仪（INS/DVL），显著提升了水下定位精度。0.8%的圆概率误差意味着航行10公里后，定位误差仅约80米（CEP），远优于纯惯性导航。在3000米深度和30兆帕耐压下，无需额外压力舱保护，即可直接满足大多数深海AUV作业的深度要求。它配备了一张 32GB SD 卡，可以完整记录整个导航过程的原始惯性数据和导航解算结果，便于任务结束后回放和分析、评估精度以及优化算法。ROV 精确任务和位置保持 ROV 在海底执行设备部署、样品采集和结构维护等精确操作，需要超高的瞬时姿态测量精度和稳定性，以确保机械臂操作的精确空间定位；同时，还需要快速响应母船的运动并保持稳定的悬停。  M5000 为 ROV 平台和机械臂提供近乎实时的精确空间参考，具有超高的姿态精度（≤0.02° RMS），这是成功进行精确操作的关键；5cm 或 5% 的纵荡精度，有效测量由母船或洋流引起的垂直（垂荡）运动，结合高精度姿态，辅助 ROV 稳定性控制系统实现精确悬停和抗纵荡干扰。海底观测站和着陆器 长时间部署在海底的观测平台或着陆器需要监测自身微小的姿态变化（如海底地质活动、洋流引起的倾斜），或在部署/回收过程中提供准确的导航信息。 M5000惯性导航系统具有超高的姿态精度和稳定性，能够灵敏地捕捉平台的微小姿态变化，为地球物理或环境监测提供重要数据；同时，M5000凭借其自主研发的抗电磁干扰算法，具有强大的抗干扰能力，这在可能存在强磁场的深海热液区或设备密集型平台上尤为重要；内置GNSS接收机，可在部署前（水面）或回收后快速获取精确的位置信息，并为动态对准提供支持。M5000性能参数指标 范围 M5000 航向精度惯性/卫星组合：≤ 0.2° * 秒 (L) (均方根值)纯惯性：≤ 0.3 ° * sec (L) (RMS)姿态精度≤0.02°(均方根值)定位精度≤0.8%D（CEP，INS/DVL组合）垂荡精度5厘米或5%H（取最大值））角速度精度0.01°/秒角速度范围±500°/秒加速度精度0.02米/秒²加速范围±15克校准时间≤5分钟（自我调整）导航模式惯性/卫星组合，纯惯性工作温度-40℃～+60℃防护等级耐压能力达 30 兆帕（水下 3000 米） 结论 M5000 FOG捷联惯性导航系统具备深海压力耐受能力、基于FOG的高精度和高稳定性、深度优化的INS/DVL集成导航性能、紧凑坚固的设计以及丰富的深海应用功能，为深海自主水下航行器（AUV）自主探测、遥控水下航行器（ROV）精准作业和水下观测平台等关键应用场景提供强大的导航、定位和姿态参考支持。它不仅是潜水器在黑暗高压环境下感知自身状态和位置的“眼睛”，更是确保准确可靠的探测数据和成功执行作业任务的“神经中枢”。
