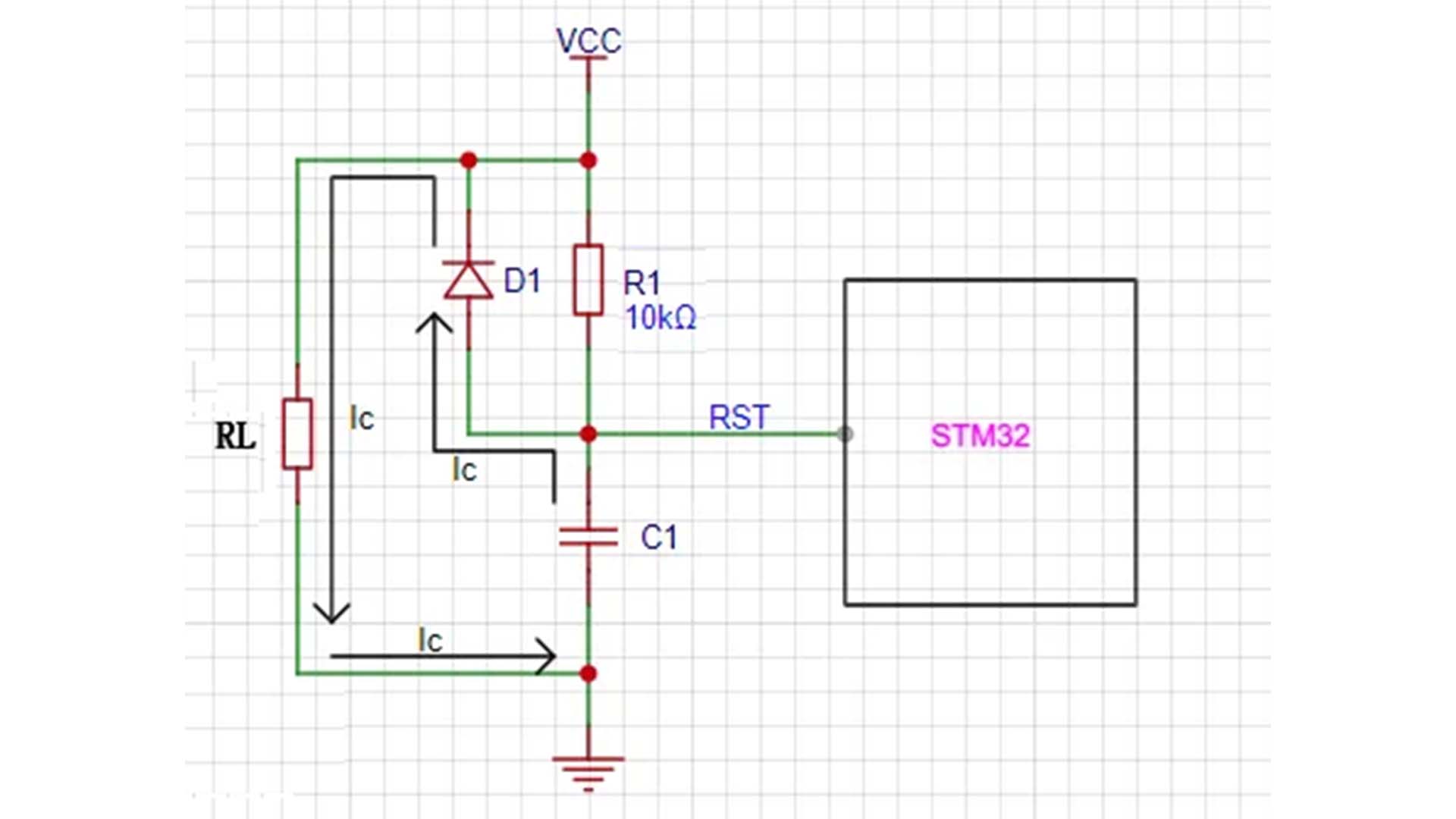

如图 1 所示的 STM32 复位电路中，通常在 RC 复位电路的电阻端并联一个开关二极管。该二极管的主要功能是加速电容器电荷的释放。图 1 STM32 复位电路图 2 STM32 复位电路的放电路径在RC复位电路中，放电二极管必不可少，其主要功能是快速放电。当电源关闭或因干扰导致瞬时断电时，电容器中存储的电荷需要通过某种路径释放，以确保下次上电时能够正确复位。如果没有二极管，当断电干扰脉冲较窄时，电容器会通过电阻较大的电阻R1放电，导致放电速度较慢。RC电路在断电瞬间无法完全放电，系统也无法在恢复供电后自动复位。瞬时断电干扰会导致程序停止正常运行，进而导致程序运行异常或进入无限循环。二极管的加入为电容器提供了一条快速放电路径。由于二极管的导通电阻非常低，如图2所示的STM32复位电路放电路径所示，电容器C1中的电荷会通过二极管D1快速放电，从而保证复位电路的稳定性和可靠性。断电时，电容器通过二极管快速放电至地。当电源恢复时，电容器已完全放电，可以立即开始充电，从而触发复位操作。这种快速放电过程确保复位电路在断电或电源异常后能够迅速恢复到初始状态。

在现代战争格局深刻演变的时代，精准可靠的自主定向已成为战场胜负的关键决定因素。面对日益复杂的电磁环境以及卫星导航系统易受干扰的严峻挑战，光纤陀螺仪（FOG）寻北仪凭借其卓越的技术性能，为各类军事平台提供了一种全新的方向定位标杆解决方案，显著提升了其在极端恶劣环境下的作战适应性和战场生存能力。 由Micro-Magic公司推出的NF3000光纤指北仪集成了高精度光纤陀螺仪和惯性测量单元（IMU），配备了精密的定位机构和先进的控制计算系统，指北精度可达≤0.1°秒。ψ该设备已实现自主寻北，可在3分钟内完成全程自主寻北，这一性能指标已达到国际先进水平。其宽广的工作纬度范围覆盖-70°至+70°，并具备超宽的工作温度范围，确保设备在全球绝大多数地区和极端天气条件下都能保持稳定可靠的运行性能。 NF3000在工程设计中充分考虑了战场环境的严苛要求。其精巧的结构设计使其能够轻松集成到各种军事装备中，同时具备低功耗的特点。 ≤50W功率大幅提升了系统的战场适用性和持续作战能力。该设备配备的高清OLED显示屏可实时显示方位角、横滚角和俯仰角等关键数据，并通过高速RS-422接口输出精确的测量结果，为作战系统提供及时可靠的方位角和姿态信息支持。 在卫星导航受限或完全失效的极端战场环境中，NF3000展现出独特的作战价值。其完全自主的寻北能力无需依赖任何外部信号，可为指挥控制系统、精确打击火力以及战场侦察装备提供持续稳定的定位参考。此外，NF3000还具备高精度姿态测量能力。 ≤ 0.1° 以及从 0 开始的全范围测量° 360度° 该设备确保各种作战平台在复杂地形条件下始终保持精确的姿态。 尤其值得注意的是NF3000的快速启动时间。 ≤30秒的反应时间完全满足现代战场对快速反应能力的严苛要求。其坚固的机械设计和精密的安装接口，经严格的环境适应性测试验证，确保在包括强烈冲击和振动在内的恶劣条件下长期稳定运行。该系统采用可靠的电气连接架构，配备专用电源和通信接口，即使在复杂的电磁环境下也能保证信号完整性。 NF3000 FOG 寻北仪凭借其卓越的性能，为各种作战平台提供精准可靠的自主定向能力，确保在复杂电磁环境下的作战效能。其快速响应、稳定可靠的特性，使军事装备即使在卫星导航条件有限的情况下也能保持精准的作战能力，为提升整体作战效能提供了坚实的技术支持。

在设计开关电源电路时，我们通常使用以下公式计算输出纹波：如果所用电容器为多层陶瓷电容器（MLCC），由于其等效串联电阻（ESR）值非常低，因此可以忽略不计。所以，根据输入/输出电压、开关频率和目标纹波，可以使用以下公式计算电容值：然而，使用上述公式计算出的电容值在实际测试中却导致了更大的输出纹波。这是为什么呢？这是因为多层陶瓷电容器（MLCC）具有直流偏置特性：对电容器施加直流电压会降低其电容值。 下图 1 显示了 Murata 22uF/10V 电容器的直流偏置特性。图 1如图所示，当对电容器施加 5V 直流电压时，其电容值会降至初始值的约 50%。MLCC 电容器的直流偏置特性非常显著；电容值越大，随着电压的升高，电容值下降得越快，这在电路设计中必须加以考虑。通常，MLCC 电容器的直流偏置特性具有以下特点： ① 电容越大，偏置特性越明显；电容随电压升高而减小。 ② 对于相同电容但不同额定电压的电容器，在相同电压下电容下降的幅度大致相同（没有额定电压高的电容器电容下降幅度较小）。 ③ 对于相同电容和额定电压的电容器，封装尺寸越大，电容下降速度越慢。 MLCC的电容衰减是客观存在的。设计应基于实际偏置电压下的电容值，而非标称电容值。例如，如果电路需要一个10uF的电容，而选择了X7R型MLCC（额定电压10V），但实际偏置电压为5V（此时电容衰减约50%），则应并联两个标称电容为10uF的电容，以确保实际电容满足要求。

 近日，惯性技术解决方案供应商Micro-Magic公司正式发布了新一代环形激光陀螺仪系列产品。作为战略导航和高精度惯性测量应用领域的新力作，该系列产品的推出标志着公司在高精度、高可靠性惯性传感领域又取得了重大突破，旨在满足航空航天、国防科技、高端工业等领域日益增长的战略导航性能需求。 GR系列RLG产品融合了先进的激光光学技术和成熟的温度控制工艺，具有高稳定性、宽动态范围和优异的抗干扰性能。它具有启动速度快、比例因子稳定等优点，即使在极端温度（-40℃至+70℃）和强振动环境下也能保持稳定的输出。它不仅满足传统惯性导航系统对精度和可靠性的严格要求，也为新一代高动态平台提供了可靠的角运动感知能力。 在长航时无人机、卫星姿态控制、舰船惯性导航系统和导弹制导等战略导航应用中，GR系列RLG产品凭借其低零点偏差误差和高重复性，能够有效提升系统在复杂环境下的自主导航和姿态控制精度。同时，其紧凑的结构设计和轻量化的机身使其非常适合空间受限的高集成平台。 GR系列推出了四款产品（G-R30、G-R50、G-R70、G-R90），分别基于不同的性能指标，以满足客户在不同应用场景下的需求。Micro-Magic的技术总监表示：“GR系列RLG不仅仅是一款产品，更是我们对客户在战略应用领域所面临挑战的深刻理解的回应。我们坚信，凭借其卓越的精度、强大的环境适应性和出色的可靠性，GR系列产品将成为我们合作伙伴在高端导航和自主系统创新方面最值得信赖的核心组件之一。”

在降压开关变换器中，功率电感器所能承受的理论峰值电流为 I。L，PK=(1+r/2)×I出去这是功率电感器额定电流或饱和电流最小值的依据。实际选型值需要大于峰值电流的理论值。一旦确定了功率电感器的电感值和其他条件，电感器的实际峰值电流即为 I。顶峰 = 我出去,max + ∆I_L/2（其中 ∆I_L 是确定电感值后电感器上的实际纹波电流）。计算降压电路中功率电感器最小值的公式如下：其中 VIN,MAX V 是 BUCK 电路需要支持的最大输入电压。出去 是典型输出电压，FSW 是开关频率，I输出，最大 其中，是需要支持的最大负载电流，r 是纹波电流系数，通常设置为 0.3~0.5。上述公式是确定BUCK降压转换器中最小功率电感值的基础。实际值不得小于理论计算值；否则，电路中的实际纹波电流和其他参数将无法满足设计要求中的目标值。通过对上述公式进行变换，我们得到计算最小功率电感值的公式，如下所示：因此，可以看出输入电压 VIN 与电感 L 成正比；输入电压越大（需要支持的最大输入电压为 V），所需的输入电压就越高。IN,MAX），所需的电感值越大。如果所设计的降压电路只需要支持典型的输入电压值 VIN，典型值也就是说，如果输入电压为固定值，则上述最小功率电感的计算也可以使用V。IN，典型值.

在惯性导航、航空航天和精密工业测量等领域，高精度、高同步的物理信号采集是确保系统性能的核心。Micro-Magic公司推出的专为加速度计设计的32位高精度A/D转换电路，是此类高端应用的关键组件。凭借其卓越的性能和灵活的架构，它为构建可靠的高精度惯性导航信号采集系统奠定了坚实的基础。 这款A/D转换板的核心优势在于其极高的测量精度和稳定性。它支持±50mA的电流输入范围，并具备32位A/D转换能力，能够精确捕捉加速度计输出的微小电流变化。在-40℃至+70℃的整个工作温度范围内，其零点温度系数优于±2nA/℃，比例因子温度系数低于3.0ppm/℃。这意味着即使在复杂的环境温度波动下，系统也能保持极低的测量漂移，从而确保导航解决方案的长期精度。此外，该产品还拥有超高的稳定性，零点稳定性和比例因子稳定性分别达到nA级和ppm级，在有效降低系统噪声的同时，保证了数据的可重复性和可靠性。 惯性导航系统需要极其严格的多轴数据同步。这款A/D转换板提供了一种精确的同步解决方案，以确保数据的时空一致性：内部/外部同步模式：可根据系统指令灵活切换。在内部同步模式下，电路板自主生成采样时钟；在外部同步模式下，接收来自导航计算机的RS422差分同步信号，实现全系统统一采样时间，完美消除通道间时序误差。 ⚪锁存和触发：在同步信号的下降沿锁存所有通道的 A/D 值，确保 X、Y 和 Z 轴的加速度和温度数据在同一时刻被捕获，为后续导航算法提供时空一致的数据源。惯性导航系统需要极其严格的多轴数据同步。这款A/D转换板提供了一种精确的同步解决方案，以确保数据的时空一致性：⚪  内部/外部同步模式：可根据系统指令灵活切换。在内部同步模式下，电路板自主生成采样时钟；在外部同步模式下，接收来自导航计算机的RS422差分同步信号，实现全系统统一采样时间，完美消除通道间时序误差。⚪ 锁存和触发：在同步信号的下降沿锁存所有通道的 A/D 值，确保 X、Y 和 Z 轴的加速度和温度数据在同一时刻被捕获，为后续导航算法提供时空一致的数据源。

图 1. 非同步 BUCK 转换器拓扑结构图 1 显示了异步 BUCK 转换器的拓扑结构。异步 BUCK 转换器芯片通常只在内部集成高侧 MOSFET。当高侧 MOSFET 关闭时，需要在 SW 引脚和 GND 之间安装一个续流二极管，作为功率电感的续流路径。续流二极管的选择必须至少满足以下两个硬性标准（1）（2）和两个优化标准（3）（4）：（1）续流二极管的反向工作电压 VRRM 必须等于或大于最大输入电压 VIN（max）。(2) 续流二极管的正向电流 IF(AV) 不得小于 Iout(max)*(1-D)，其中 D 为降压转换器的占空比，Iout(max) 为降压转换器可承受的最大负载电流。为了更严格地选择续流二极管的过流能力，可以将其选择为大于或等于电感器上的峰值电流 IOUT+(ΔIL)/2。（3）正向压降VF越小，由该参数引起的功率损耗越小，功率效率越高。（4）从导通状态到关断状态的开关速度越快（反向恢复时间trr越短），反向恢复损耗越小，功率效率越高，越好。肖特基势垒二极管 (SBD) 是续流二极管的理想选择，因为它们的正向压降小，反向恢复时间快（通常为几十纳秒甚至几纳秒），从而降低了续流二极管的功率损耗。为了设计一个直流输入电压范围为9-36V、典型输入电压为12V、输出电压为5V、最大负载能力为5A的降压DC-DC转换器，选用反向工作电压为40V、正向电流大于5A的肖特基二极管，因为其最大输入电压为36V。如图2所示，SS54肖特基二极管的反向工作电压为40V，平均整流电流为5A，在正向电流为5.0A时的最大正向压降为0.55V，满足电路要求。图 2 SS54 肖特基二极管的电学参数当输入电压为典型值 12V 时，占空比为典型值 5/12，流过续流二极管的平均电流为 5.0A*(1-5/12)=2.917A。当输入电压为最大值 36V 时，占空比为最小值 5/36，流过续流二极管的最大平均电流为 5.0A*(1-5/36)=4.3A。如图 3 所示，TPS54360DDAR 电路设计示例中选用的续流二极管为 D3 (SS54)。图 3. TPS54360DDAR 电路设计示例

中国惯性技术领域取得了显著进展——杭州麦新敏微科技近日宣布，其高性能惯性导航系统IF3700已成功应用于业界领先的“天航智能”新一代高端工业无人机平台。此次合作标志着国产高精度惯性传感器在复杂环境适应性和长期稳定性等关键指标上取得了全面突破，为工业无人机在严苛场景下的可靠运行提供了核心保障。在电力巡检、高空测绘、应急侦察等专业场景中，工业无人机经常面临强电磁干扰、剧烈温度变化、机身持续振动等严峻挑战。传统传感器的性能波动容易导致定位漂移和姿态失准，直接影响作业安全和数据质量。“天航智能”技术总监表示：“我们一直在寻找一种能够在整个任务周期内提供稳定、精确的航向和姿态测量的传感器，IF3700的出现正合时宜。” IF3700 的成功应用归功于其在多个关键性能参数方面的出色表现，这些参数直接决定了无人机导航系统在极端条件下的可靠性。IF3700采用高精度闭环光纤陀螺仪（温度变化率0.01°/h）和20μg高精度石英加速度计，并具备自主罗盘功能。即使在纯惯性模式下，其姿态精度仍可达到≤0.003°，航向保持精度≤0.01°/h，展现出强大的环境适应性。同时，该系统支持惯性/卫星融合导航模式，定位精度可达厘米级（RTK模式），速度精度优于0.02m/s，有效提升了无人机在城市峡谷、森林等GNSS信号干扰易发区域的作业能力。此外，IF3700拥有丰富的接口配置和高达800Hz的数据更新频率，可灵活连接飞行控制、载荷和地面站系统，满足工业级无人机对实时性和集成性的严格要求。搭载IF3700惯性导航系统的“天航智能”无人机已在多种严苛场景下验证了其价值。在复杂高原地形测绘任务中，即使GPS信号较弱，IF3700系统凭借其稳定的系统输出，仍能保持厘米级的飞行路径精度，成功完成高精度三维建模。在高压带电巡检任务中，即使在强电磁环境下，IF3700系统也能完全不受干扰，提供稳健可靠的导航和姿态数据，为自主避障和精准悬停奠定了核心基础。在应急物资运送任务中，尽管在长时间昼夜任务中经历了显著的温度变化，IF3700系统仍展现出卓越的温度稳定性，确保整个过程中导航精度不受影响。 杭州麦新敏微科技产品经理表示：“IF3700系统在高端工业无人机领域的成功仅仅是个开始。这表明国产核心传感器完全有能力满足智能装备的发展需求。我们将继续深化惯性技术领域的研发，为更多无人平台提供精准可靠的‘感知心脏’。”

前文提到，为了抑制高频噪声的影响，4-20mA电流采样电路需要在ADC采样前增加一个RC低通滤波器。本文采用图1所示的RC低通滤波器电路，其中R2为1.6KΩ，C1为0.1μF，截止频率fc约为1kHz。图 1 RC 低通滤波器以下分析通过实际计算检验其噪声抑制能力，以 200Hz 带内信号和 5kHz 带外噪声信号为例，计算其幅频响应。图 2 显示了典型电阻分压器的输出。图 2 电阻分压器输出RC滤波器采用等效结构，用电容器代替R2。首先，我们将R2替换为电容器的容抗(XC)，得到RC分压器的输出表达式，如图3所示： 图 3. 电阻-电容分压器输出电容器的容抗表达式如下：图 4. 电容器容抗的表达式在上述设计示例中，R ≈ 1600Ω，C = 100nF。我们假设 VIN 的幅值为 1V，并使用 200Hz 的正弦波频率计算 VOUT 的幅值（图 5）：图 5图 5 的计算结果表明，200Hz 信号的幅度基本保持不变，这与在抑制噪声的同时保持信号幅度不变的预期相符。接下来，我们来看看滤波器是如何成功衰减 5kHz 噪声分量的（图 6）。图 6图 6 中的计算结果表明，噪声幅度仅为原值的 20% 左右，这表明对带外噪声的抑制效果显著。

在复杂多变的工业和科研领域，导航系统的精度和可靠性直接决定着任务的成败。Micro-Magic Inc.推出的IF3900系列高精度光纤惯性导航系统，凭借其突破性的技术设计和卓越的性能，为航空航天、自动驾驶、海洋勘探和无人机导航等高端应用场景提供了创新解决方案。IF3900系列产品配备高精度闭环光纤陀螺仪和高精度石英加速度计，并采用多传感器数据融合技术，将惯性测量与GNSS相结合，实现长期高精度综合导航。同时，IF3900还具备后处理功能，可通过后处理软件提升产品的航向、姿态和位置精度。 核心优势：精准与可靠性的完美结合 1. 具备业界领先的超高精度性能IF3900系列产品配备高精度闭环光纤陀螺仪，零偏稳定性高达0.001°/h，在各种温度环境下均能实现极低的漂移，确保姿态和航向的长期稳定性；内置高精度石英加速度计，零偏稳定性高达10μg，能够精确感知载体的运动，动态响应无延迟，适用于高速、高机动性应用场景；同时，通过集成多传感器融合技术，结合GNSS和惯性测量数据，即使卫星信号暂时丢失，仍可通过纯惯性导航保持厘米级定位精度。 2. 智能后期处理将性能提升到更高水平通过支持差分参考站和后处理软件，通过算法优化，航向精度可达到 0.002°（RM​​S），位置精度可提高到 RTK 2cm+1ppm，满足科学测绘、地质勘探等领域数据回溯的高要求。 3. 灵活的配置和无缝集成支持单/双天线模式、多种协议输出（RS232/RS422/CAN/以太网/USB），数据更新率高达800Hz，兼容Novatel后处理软件，并可轻松集成到现有系统中。通过智能补偿杠杆臂误差，只需单击即可校准GNSS天线与惯性导航中心之间的偏移，从而确保在复杂安装场景下的数据一致性。 4. 坚强耐用，无惧挑战通过涵盖20~2000Hz宽带随机振动、多轴复合扫频以及瞬态冲击（半正弦波11ms/30g）的全面振动测试，验证了系统在极端机械环境下的整体结构稳定性和功能完整性。通过振动-温度-电磁多物理场耦合测试，系统仍能快速收敛，展现了其在强扰动条件下快速恢复的能力。 应用场景：赋能高端领域 ⚪自动驾驶和智能交通：提供实时车辆姿态、位置和速度信息，帮助 L4 以上自动驾驶系统实现厘米级定位。⚪ 无人机和机器人：在没有 GPS 信号的情况下，在室内或复杂地形中保持稳定的导航，支持精确悬停和路径规划。⚪ 测绘与勘探：高精度定位和连续导航能力确保了测绘与勘探工作的连续性和准确性。⚪ 航空航天与国防：在高动态环境下进行精确制导和姿态控制，以满足军用级可靠性要求。 技术参数亮点 ⚪ 姿态精度：≤ 0.002°（均方根值），保持纯惯性 1 小时误差≤ 0.005°。⚪ 速度精度：≤ 0.02米/秒（组合导航模式），≤ 0.1米/秒（纯惯性模式）。⚪ 丰富的接口：4通道RS422接口、1通道CAN接口、1通道以太网接口、USB接口和多通道卫星天线接口。⚪ 功耗和体积：≤ 35W 功耗，紧凑设计（190 × 190 × 166mm），重量 ≤ 8.5kg，适合空间受限的载体。 IF3900系列产品凭借其高精度惯性元件、多源数据融合能力和灵活的后处理功能，已成为复杂环境下可靠导航的理想选择。用户可以充分利用其协议接口进行定制开发，以适应各种应用需求。

在CAN通信中，我们经常会看到如下图所示的电路设计：CAN终端电阻并非直接使用120欧姆。而是在两个62Ω电阻之间添加一个接地电容，将终端电阻“分割”成两部分，这就是分端法。图1 CAN总线接口电路这种连接方式实际上相当巧妙，它能有效降低差分信号上的外部干扰。CAN总线传输差分信号，通常对共模干扰具有很强的抵抗力。然而，为了实现高可靠性设计，CAN总线必须能够承受各种恶劣环境。总线上的高幅值共模尖峰干扰会损坏CAN收发器内部的接地电路，因此需要进行干扰抑制。抑制这种干扰最简单有效的方法是使用RC低通滤波器。具体做法是将120Ω终端电阻分成两个串联的62Ω电阻，并在两个电阻之间连接一个小的接地电容。这样就在CAN总线上的两个差分传输端口CANH/CANL处分别形成一个RC低通滤波器。 RC低通滤波器的截止频率为Fc = 1/(2πRC)，因此C = 1/(2πRFc)。这意味着电容值与信号传输截止频率相关。电容值的选择通常取决于波特率。对于500kHz的波特率，我们选择500kHz的截止频率。电容值的计算公式为：C = 1/(2πRFc) = 1/(2π*500000*62) = 5.13nF。4.7nF 的电容器（接近常用值）就足够了。CAN 总线采用分端接，可以更有效地滤除高频共模噪声，提高复杂工业环境中的通信稳定性。

 Micro-Magic 公司推出了一款专为导航系统设计的高精度惯性测量单元 (IMU) UF300。该单元以尖端光纤陀螺仪技术为核心，集高精度、小型化和高可靠性于一体，专为严苛环境下的智能设备而设计。无论是无人机的灵活操控、智能驾驶的毫秒级响应，还是导弹飞行控制的极致精度，UF300 都能满足需求。其陀螺仪零偏稳定性高达 0.03°/h，加速度计零偏稳定性高达 3×10⁻⁵ g，比主流规格高出一个数量级，实现了业界顶尖的精度。UF300系列高精度惯性测量单元由三个固态光纤陀螺仪、三个石英加速度计和一个数据封装板组成。它采用三轴共享技术，专为高精度应用场景而设计。光纤陀螺仪的敏感环采用磁屏蔽，通过减小其直径，不仅降低了惯性元件的体积，还提高了惯性元件在振动环境下的性能。采用空间对角阻尼布局的IMU平台确保捷联系统中的IMU组件在振动和冲击条件下具有良好的各向同性动态响应特性。FPGA电路设计能够提升产品关键指标的性能，克服模拟信号处理的局限性，消除温度敏感漂移和旋转误差。UF300的主要特点1.极致表现，无惧极限⚪ 高精度感知：陀螺仪分辨率≤0.03°/h，加速度计带宽≥300Hz，动态捕捉每一刻的细微动作，误差接近于零。自适应滤波技术可将零点漂移和角度随机游走降低50%-75%。⚪超强的环境适应性：工作温度范围为-50℃至+70℃，存储温度范围为-55℃至+80℃，从极地到沙漠均能稳定运行。⚪高速数据赋能：4kHz FOG 原始数据刷新率和 500Hz 补偿校准陀螺仪和加速度计增量信息输出，毫秒级响应，为实时控制提供无延迟决策支持。 2. 轻量化设计，灵活适应⚪  体积小、重量轻：仅重1800克±50克，结构紧凑，易于集成到无人机、机器人等空间受限的设备中。同时，尺寸可根据客户要求进一步缩小，并可在X轴和Y轴方向安装反射器，以满足定制化需求。⚪  军用级可靠性：无活动部件，全固态设计，抗冲击和抗振动，使用寿命长达 100000 小时，彻底消除了机械磨损带来的隐患。3.多功能界面，无缝集成⚪  高效电源：支持 28V 宽电压电源，纹波 ≤ 200mV，确保在复杂工作条件下提供纯净电源。⚪ 多通道高速通信：RS-422 双通道输出，支持自定义传输速率，兼容主流控制系统，数据帧校验和设计，确保零信息错误。 应用场景——精准无处不在⚪  无人系统：无人机精确悬停、自主避障，UF300 将“超感官神经”注入飞行控制。⚪ 智能驾驶：L4/L5级自动驾驶的“隐形舵手”，能够实时感知车身姿态，确保驾驶安全。⚪  航空航天：从导弹制导到卫星姿态控制，毫米级的精度控制着数千公里的轨迹，微小的误差就会转化为任务关键性的偏差。⚪  工业机器人：用于高速机械臂的“动态平衡器”，可实现微米级运动轨迹控制。 技术细节展现强悍实力 1. 光纤陀螺仪的核心参数：⚪  测量范围：±300°/s，动态全覆盖；⚪  随机游走系数≤0.003°/√h，引领噪声抑制行业；⚪  比例因子非线性≤10ppm，线性输出无失真。2. 加速度计的核心参数：⚪  测量范围-10g至+10g，瞬时加速度的精确测量。⚪  带宽≥300Hz，高频振动无法逃过检测。为未来而生，为终极而战 UF300 不仅是一款产品，更是精准测量的代名词。它以军工级品质、航空航天级精度和工业级耐用性，帮助客户突破技术瓶颈，开启智能装备的新时代。
