在无人机技术飞速发展的时代，无论是用于高清航测、精准农业植保，还是应急物资配送和复杂环境监测，无人机都已从简单的遥控玩具演变为高度智能化的空中机器人。这一转变的背后，是飞行控制系统对实时、精确的姿态和运动数据的近乎苛刻的需求。满足这一需求的核心技术是微机电系统（MEMS）惯性传感器——它如同无人机的“内耳”和“平衡神经”，默默地感知着姿态和运动状态的每一个瞬间。这些传感器构成了无人机实现稳定悬停、自主导航、灵活机动和精准操控的物理基础。
传统的高精度惯性导航系统依赖于体积庞大、价格昂贵且功耗极高的光学或机械陀螺仪和加速度计，这严重限制了它们在消费级和工业级无人机中的应用，而这些无人机对轻量化、低成本和长续航时间的要求更高。MEMS技术的突破性进展彻底改变了这一现状。通过将微型机械传感结构与集成电路工艺无缝集成，MEMS技术实现了惯性传感器芯片级的微型化。例如，Micro-Magic公司的ACM-1700系列高性能MEMS单轴加速度计采用先进的MEMS工艺，在仅7.8 x 5.8 x 3毫米的紧凑封装内，实现了±10g至±200g的宽量程、高达100Hz的带宽以及卓越的偏置稳定性（低至50μg）。 ACM-1700系列无人机采用坚固耐用的结构，可承受高达10,000g的冲击力，并通过集成温度传感器实现全温度范围补偿，确保无人机在剧烈机动和复杂环境下的可靠性和测量一致性。无论是监测无人机的线性加速度或减速度，还是检测风力或机动引起的振动，ACM-1700系列都能提供精确的数据输入。
ACM-1700
| 测量范围 | ±10~30/±30~50/±70~100/±150~200克 |
| 测量轴 | X |
| 零偏差稳定性（10秒，1）σ) | 50/100/200/500μg |
| 零偏压温度系数（全温） | 50/50/100/200μg/℃ |
| 抗冲击性 | 10000克，2毫秒，1/2正弦波 |
| 振动校正误差（6克） | 0.4/0.15/0.05毫克 |
| 通信协议 | I2C/SPI/UART |
| 输出信号 | 数字的 |
| 包装和尺寸 | 芯片，7.8*5.8*3毫米 |
| 重量 | 1.5克 |

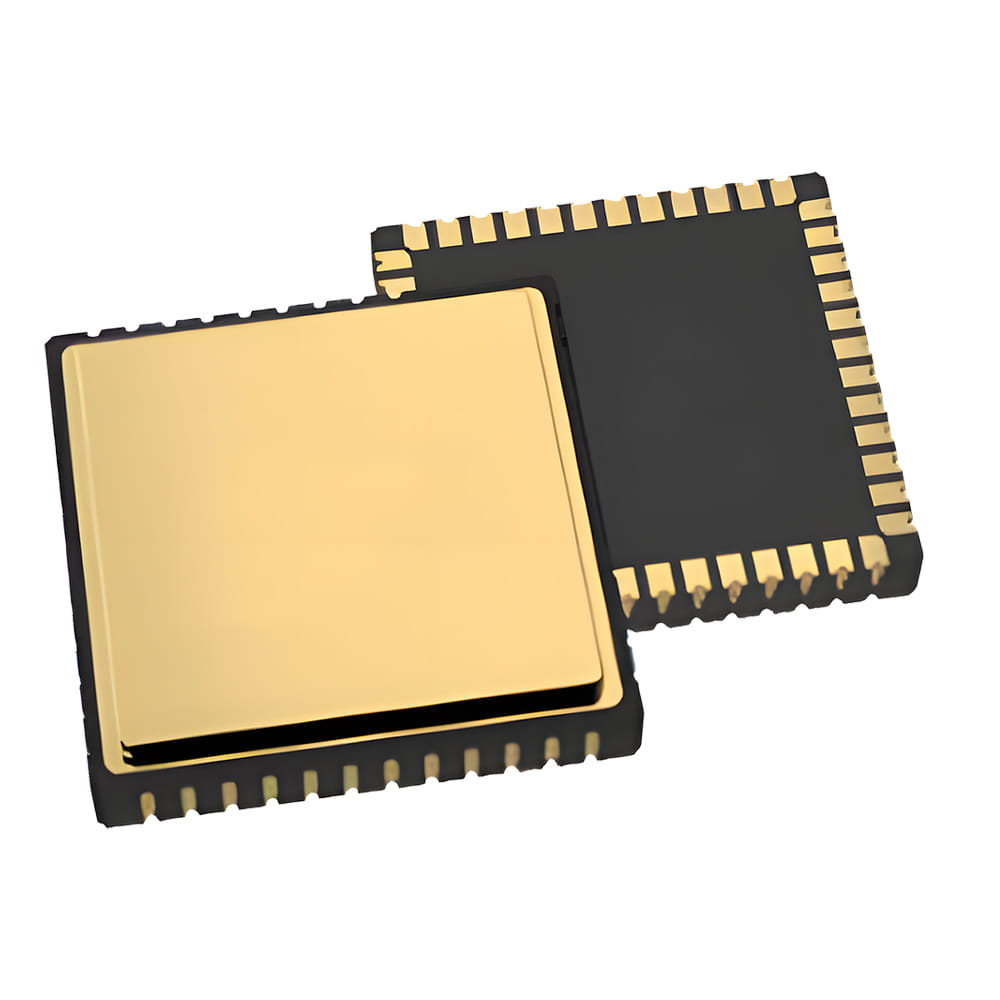

然而，仅感知线性加速度不足以全面描述无人机的运动状态。旋转运动，特别是绕三个轴的角速度，对于姿态确定同样至关重要。Micro-Magic 的 MG-XXXX 系列高精度 MEMS 单轴陀螺仪正是为此而设计的。该系列采用创新的 MEMS 结构，能够精确测量垂直于芯片表面的旋转轴上的角速度。其高性能的特点是极低的噪声和卓越的偏置稳定性，可为无人机飞行控制提供精确的角速度反馈。通过其灵活的 SPI 数字接口和可配置寄存器（例如，将输出带宽从 12.5Hz 调整到 800Hz，或将数据更新频率从 62.5Hz 调整到 2000Hz），飞行控制系统可以针对不同的飞行模式（例如，平稳巡航或敏捷机动）优化传感器响应，从而在抑制高频噪声和保持快速信号响应之间实现最佳平衡。 MG-XX 系列和 ACM-1700 系列的组合构成了无人机感知其三维空间运动的基本传感对。

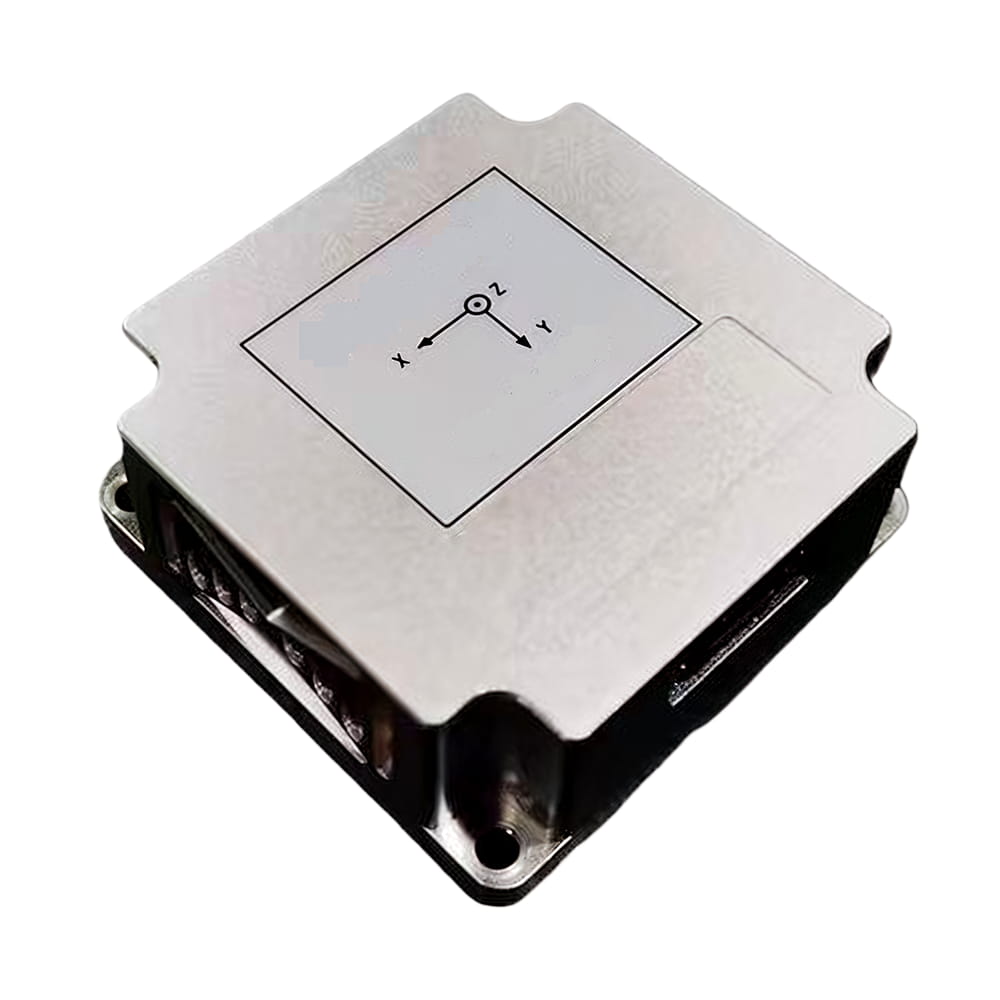

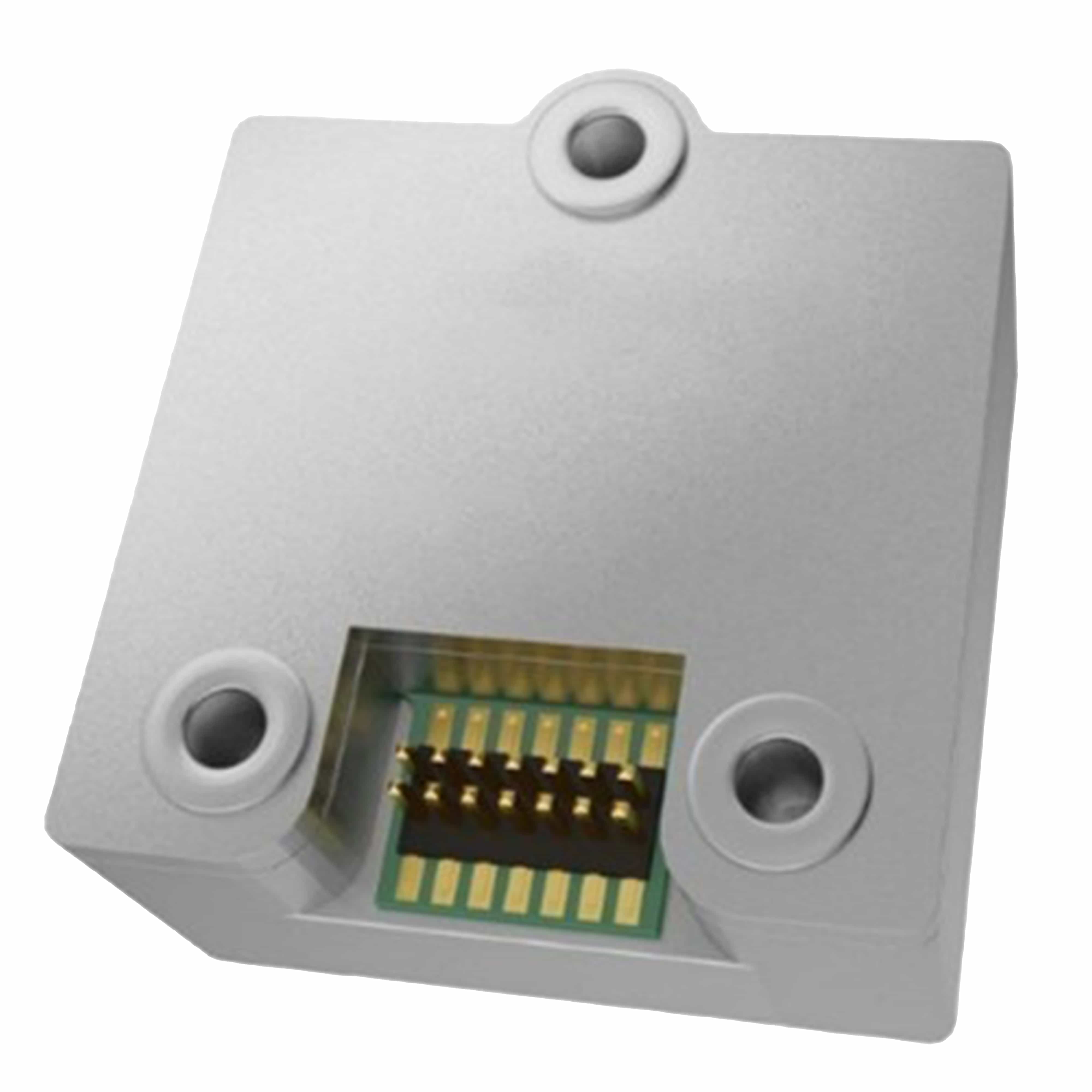

然而，将多个独立的高性能MEMS传感器芯片（三轴陀螺仪+三轴加速度计）集成到无人机飞行控制系统中，并处理其原始数据以获得稳定可用的姿态信息，是一项复杂的工程挑战，涉及精确校准、温度补偿、传感器融合算法和高速数据处理。这正是U503、U4930、U16575等MEMS惯性测量模块的价值所在。它并非简单的传感器堆叠，而是一种高度集成且智能化的解决方案。这类IMU模块采用坚固的铝合金外壳，实现了三轴MEMS陀螺仪和三轴MEMS加速度计的精确定位和安装，并集成了高性能微处理器。

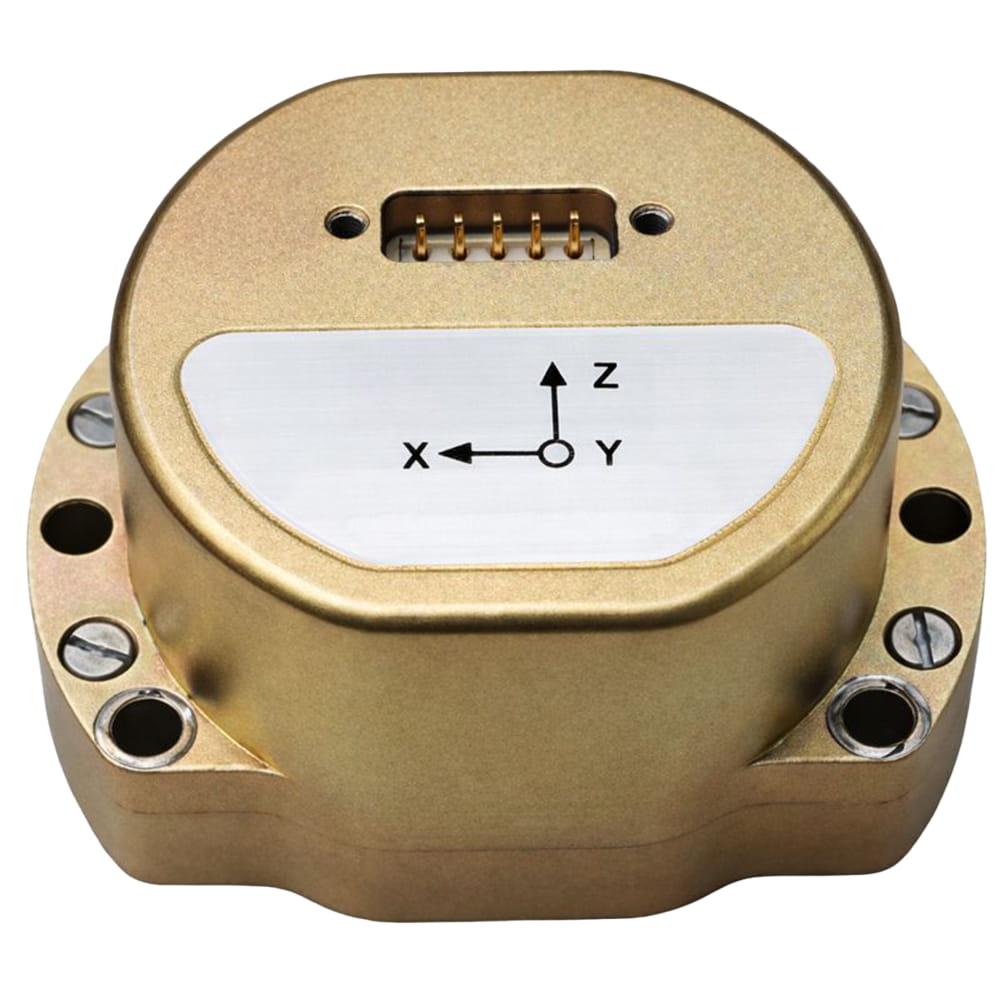

以U4930 IMU模块为例，其核心优势在于交付前已完成全面的温度校准和系统级补偿。模块内部的处理器不仅能够以高达2000Hz的频率同步采集六个轴的原始数据，更重要的是，它还应用预校准的补偿参数矩阵，在宽广的温度范围（-40℃至+85℃）内，对每个传感器的数十个误差项进行实时数字补偿，例如零点偏差误差、比例因子非线性、非正交误差以及陀螺仪的加速度灵敏度（g值灵敏度）。这使得模块在完成温度校准和误差校正后，能够直接输出高精度的角速度（°/s）和加速度（m/s²）数据。用户无需再进行繁琐的实验室级校准，大大简化了系统集成，并确保了在不同气候条件下性能的一致性和可靠性。它提供的RS422接口能够以高达200Hz的频率稳定输出包含角速度、加速度、内部温度和高精度时间戳的数据包。它还能输出与数据采样严格同步的TOV差分脉冲信号，便于与GPS等外部系统进行精确的时间校准，这对于集成导航至关重要。
在实际无人机飞行中，来自惯性测量单元（IMU）模块的这些清晰的惯性数据会被实时输入到飞行控制的核心部分——姿态计算和导航算法（通常基于卡尔曼滤波器）。该算法智能地融合了加速度计测量的特定力信息（用于确定重力方向，即俯仰角和横滚角）和陀螺仪测量的角速度信息（用于积分和获取姿态变化）。通过这种“传感器融合”，系统能够克服加速度计在动态机动过程中易受振动干扰以及陀螺仪积分随时间漂移的缺点，从而输出稳定、准确且无误差的实时三维姿态（俯仰角、横滚角、偏航角）、角速度和线加速度信息。这些信息是飞行控制中闭环控制的基础：飞行控制系统将目标航点或遥控指令与当前的实时姿态和位置进行比较，计算每个电机的精确推力指令，并驱动无人机完成一系列复杂的动作，例如悬停、爬升、转弯、避障等。
因此，从芯片级ACM-1700加速度计和MG-XXXX陀螺仪提供的基本物理量感知，到模块级U503、U4930、U16575惯性测量单元实现的集成化、校准化和智能化数据供给，MEMS惯性传感器技术构成了一个完整的技术栈，逐层解决无人机姿态感知问题。它们使现代无人机不仅能够“飞行”，还能“平稳飞行”、“精准飞行”和“智能飞行”。随着自动驾驶水平的提高和任务复杂性的增加，对MEMS惯性传感器性能的要求也将不断提高。不断发展的高性能、高集成度MEMS解决方案无疑是未来无人机迈向完全自主、集群化和智能化不可或缺的基础支撑。
