MEMS陀螺仪模块芯片的封装是指在晶圆级制造完成传感结构和信号处理电路之后，将单个芯片封装起来、布线并建立电气互连的完整过程。封装直接影响模块的热机械应力环境、气密性可靠性和信号完整性。目前，这些芯片的主流封装方案主要分为陶瓷封装、塑料封装和金属封装三大类。 三种包装方案的比较 （1） 陶瓷包装 氧化铝或氮化铝用作衬底和外壳材料。采用多层共烧陶瓷工艺（高温共烧陶瓷/低温共烧陶瓷）制造腔体和互连层；芯片通过引线键合或倒装芯片键合连接到内部焊盘，最后用陶瓷或金属盖密封。  热匹配：氧化铝的热膨胀系数 (CTE) 约为 6.0–7.2 ppm/°C，氮化铝的热膨胀系数约为 2.7 ppm/°C。这些数值与硅的热膨胀系数非常接近，可显著降低温度波动期间 MEMS 结构所承受的应力，并确保较低的零偏压漂移。 密封性：能够实现真正的密封（泄漏率≤1×10⁻⁸ atm·cm³/s），有效隔离水分和污染物，并提供优异的长期可靠性。 高频/低寄生效应：陶瓷材料具有低介电损耗，使其适用于高频信号引脚。 陶瓷封装的局限性包括材料和加工成本高、烧结温度高（>800°C）；它主要适用于高端应用。 （2） 塑料包装 封装体采用环氧树脂模塑料，通过注塑或传递模塑工艺制成。引脚通常采用金属引线框架，芯片与引脚之间的连接采用金线或铜线键合。 塑料包装具有显著的成本优势；其材料和加工成本远低于陶瓷或金属包装，因此适合大规模生产。塑料封装的缺点主要有三点。首先，树脂的热膨胀系数通常超过10 ppm/°C，导致与硅芯片存在显著的热膨胀系数不匹配；热应力会直接引起零偏压和比例因子的波动。其次，环氧树脂的亲水性使其在吸湿后产生膨胀应力；高温焊接过程中，这种膨胀应力会引发“爆米花效应”，导致封装开裂。此外，水分渗透会逐渐腐蚀内部结构，影响其长期可靠性。最后，塑料封装的密封性不足，无法进行真空密封，难以满足高精度应用对长期稳定性的要求。 （3）金属包装 这些封装采用科瓦合金（一种铁镍钴合金）或不锈钢制成的外壳。引线通过玻璃绝缘体与金属外壳绝缘和密封，内部可以填充惰性气体或抽成真空。 金属封装以其卓越的机械强度而闻名，在所有封装方案中拥有最佳的抗冲击和抗振动性能；它能够承受高过载和高冲击力等极端工作环境。此外，其密封性可与陶瓷封装媲美，有效阻隔水分和污染物，从而确保内部芯片的长期可靠性。金属封装的热膨胀系数 (CTE) 约为 5.0–5.5 ppm/°C；虽然优于塑料封装，但仍与硅芯片存在不匹配，这意味着热应力的影响不容忽视。此外，封装尺寸和重量相对较大，且引线密度有限，阻碍了小型化和高集成度模块的开发。其制造工艺复杂，总成本甚至可能超过陶瓷封装。加之整个行业向小型化发展的趋势，在 MEMS 陀螺仪领域，金属封装正逐渐被陶瓷封装解决方案所取代。 比较汇总表比较标准陶瓷包装塑料包装金属包装热兼容性（CTE）出色的 （≈2.7–7 ppm/°C)差（>10 ppm/°C）中等的 （≈5–5.5 ppm/°C)赫尔墨斯主义极佳（真空密封）差的（非密封的）极佳（真空密封）防潮/耐腐蚀性出色的贫穷的出色的机械强度中等的中等的出色的小型化能力中高高的低的铅密度高（支持多层布线）中等的低的成本高的低的高的典型应用导航/航空航天/精密测量消费电子产品/玩具/低端惯性测量单元石油钻探/军事/极端环境遴选建议 · 高精度、高可靠性领域（惯性导航、航空航天、自动驾驶）：陶瓷封装是最佳选择，可提供出色的热匹配和气密性。· 消费电子产品和对成本敏感的应用（手机、游戏控制器、可穿戴设备）：塑料包装在降低成本和减轻重量方面具有优势，尽管在精度方面存在一些权衡。· 极端机械环境（深井钻探、高冲击测试）：金属包装因其优异的机械强度而保持着小众市场。 总之，陶瓷封装凭借其热匹配和气密性的双重优势，已成为高精度MEMS陀螺仪模块芯片的主流技术方案；塑料封装凭借其成本效益在消费市场占据主导地位；而金属封装则主要应用于特殊领域。未来的发展趋势表明，陶瓷封装工艺的成本将持续降低，并向复合结构演进——将高温共烧陶瓷（HTCC）与金属盖相结合——以进一步提升集成度和可靠性，从而巩固其在高价值应用领域的核心地位。

在选择惯性传感器时，工程师常常面临两难选择：光纤陀螺仪虽然精度高，但体积庞大、重量重（通常达数百克）、价格昂贵（起价数万元），难以集成到无人机和机器人等紧凑型平台上。另一方面，消费级MEMS陀螺仪虽然尺寸和成本合适，但其偏置稳定性（通常为每小时几度到几十度）会导致在工业级姿态控制或战术级导航场景中误差快速累积，无法满足性能标准。造成这种选择的根本原因在于这两种技术方案之间长期存在的性能差距：高精度方案笨重且成本高昂，而轻量化方案精度不足，长期以来一直缺乏能够有效平衡这两种要求的芯片级解决方案。MGZ-XXXX系列高精度MEMS单轴陀螺仪芯片正是为了弥合这一差距而设计的。 1. 产品定位：芯片级、战术级精度 MGZ-XXXX 系列产品定位明确，旨在为需要战术级或工业级精度但又无法承受光纤陀螺仪的尺寸和成本的项目提供芯片级解决方案，该方案可直接集成到电路板上。该系列产品采用高性能MEMS振荡结构和低噪声信号链设计，将关键性能指标提升至战术级应用水平。以MGZ-302和MGZ-502等代表性型号为例：模型测量范围（°/s）偏差不稳定性（°/h）角度随机游走（°/√h）带宽（-3dB，Hz）比例因子重复性（ppm）MGZ-302±3000.0660.0119050MGZ-401 0.10.015400100MGZ-502±5000.0990.01614030偏置不稳定性是衡量陀螺仪在恒温条件下输出漂移幅度的关键参数。MGZ-302 的偏置不稳定性仅为 0.066°/h，稳居战术级精度范围，性能与国际领先竞争对手持平甚至更优。MGZ-401 则进一步将带宽扩展至 400 Hz，并将群延迟降低至 1.1 ms，使其能够在高频动态响应场景中捕捉快速姿态变化。 同时，该系列产品保留了MEMS技术固有的核心优势：· 尺寸：48引脚陶瓷LCC封装，适合直接PCB表面贴装。· 功耗：正常工作电流

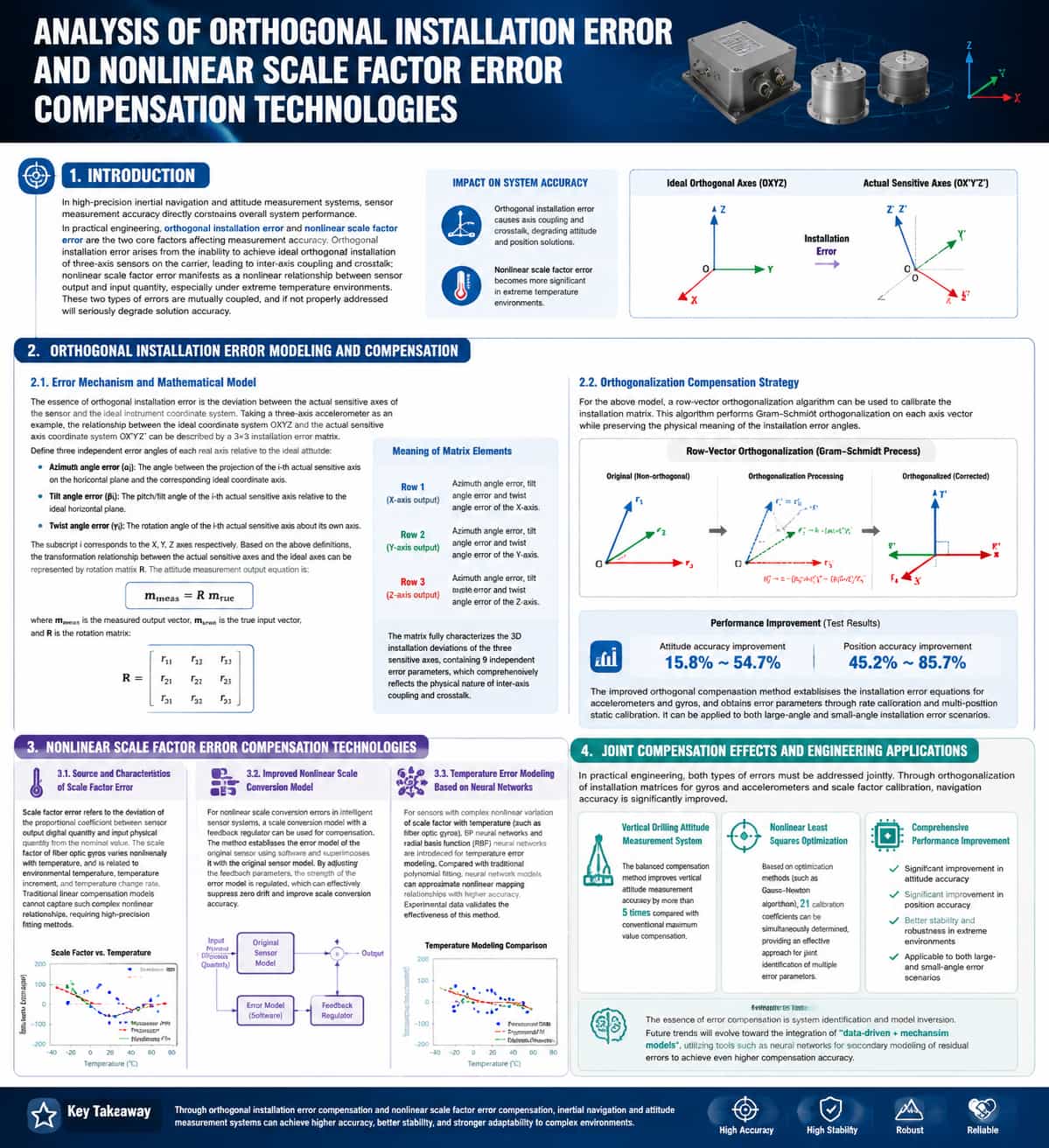

Introduction   In high-precision inertial navigation and attitude measurement systems, sensor measurement accuracy directly constrains the system's overall performance. In practical engineering applications, non-orthogonal mounting errors and nonlinear scale errors are the two primary factors affecting measurement accuracy. Non-orthogonal mounting errors arise from the inability to achieve ideal orthogonal mounting of the tri-axial sensors on the carrier, resulting in inter-axis coupling and crosstalk; nonlinear scale errors manifest as a nonlinear relationship between sensor output and input, a phenomenon particularly pronounced in extreme temperature environments. These two types of errors are coupled; if not properly addressed, they can severely degrade the accuracy of the navigation solution.    Modeling and Compensation of Non-orthogonal Mounting Errors   Error Mechanism and Mathematical Model   The essence of non-orthogonal mounting error lies in the deviation between the sensor's actual sensitive axes and the ideal instrument coordinate system. Taking a tri-axial accelerometer as an example, let OXYZ denote the ideal coordinate system and OX′Y′Z′ denote the coordinate system of the actual sensitive axes; the relationship between them can be described by a 3×3 mounting error matrix. To precisely characterize this error, three independent error angles for each actual axis relative to the ideal orientation are defined as follows:  (Azimuth error): The angle between the projection of the i-th actual sensitive axis onto the horizontal plane and the direction of the ideal coordinate axis.   (Tilt error): The pitch/tilt angle of the i-th actual sensitive axis relative to the ideal horizontal plane.   (Torsion error): The rotation angle of the i-th actual sensitive axis about its own axis. Here, the subscript  corresponds to the X, Y, and Z axes, respectively. Based on these definitions, the transformation relationship between the actual sensitive axes and the ideal axes can be represented by a rotation matrix R, and the attitude measurement output equation is: The rotation matrix R is: The specific meanings of the elements in the matrix are described as follows: Row 1 (corresponding to the actual X-axis output):  represent the azimuth angle error, tilt angle error, and torsion angle error of the X-axis, respectively. Row 2 (corresponding to the actual Y-axis output):  represent the azimuth angle error, tilt angle error, and torsion angle error of the Y-axis, respectively. Row 3 (corresponding to the actual Z-axis output):

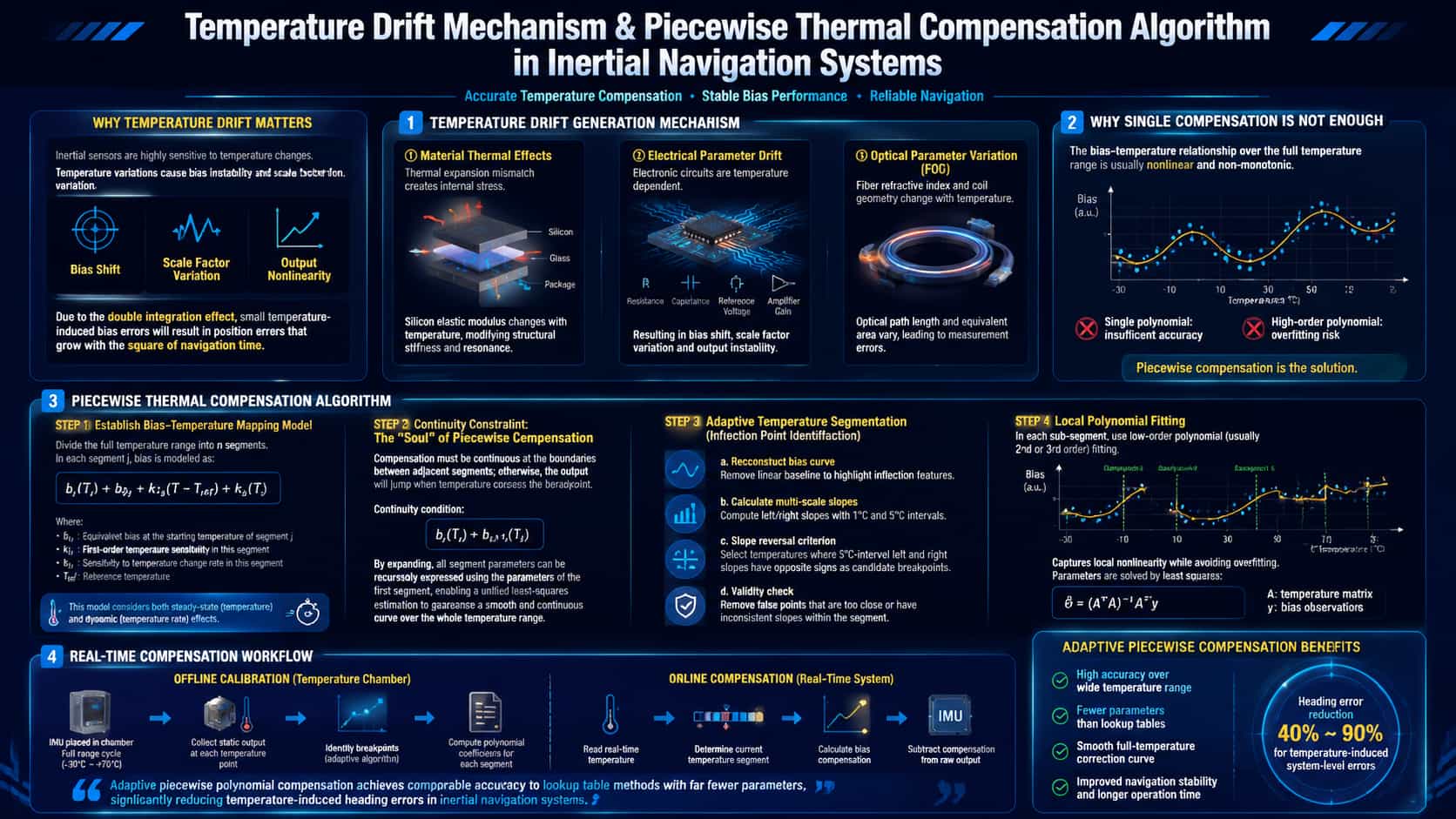

惯性导航系统（INS）的核心部件——陀螺仪和加速度计——对温度波动极其敏感。这种敏感性源于材料物理性质的温度依赖性：硅微结构的弹性模量变化；微机电系统（MEMS）封装中硅和玻璃之间热膨胀系数（CTE）不匹配引起的热应力；光纤陀螺仪中光纤折射率和线圈几何形状的变化；以及电子电路中参考电压和放大器增益的温度漂移。 由于“双重积分放大效应”，温度漂移尤为关键：温度引起的偏置偏移，在导航计算固有的双重积分作用下，会导致定位误差随导航时间呈二次方增长。研究表明，MEMS加速度计的温度漂移系数可达0.54 mg/°C，而MEMS陀螺仪在宽温度范围内的偏置不稳定性可达4.6°/h——这些数值对于战术级应用而言是不可接受的。 漂移机制可分为三种类型： · 热效应对材料的影响：硅和封装材料之间的热膨胀系数不匹配会产生热应力，从而改变传感结构的刚度和谐振频率。· 电气参数漂移：检测电路中电阻器、电容器和参考电压的温度变化会改变传感器的比例因子和零点偏移。· 光学参数变化（光纤陀螺仪）：光纤折射率的变化，加上光纤线圈的热膨胀和收缩，会改变光程长度和等效面积。 分段温度漂移补偿算法的数学原理 温度漂移补偿的核心任务是建立偏差与温度之间的映射模型，即求解误差函数：研究表明，自适应分段多项式方法在补偿精度上可与查表法相媲美，且所需的补偿参数显著减少。针对温度波动引起的系统级航向效应误差，基于温度变化傅里叶展开的补偿方法可将误差降低40%至90%。

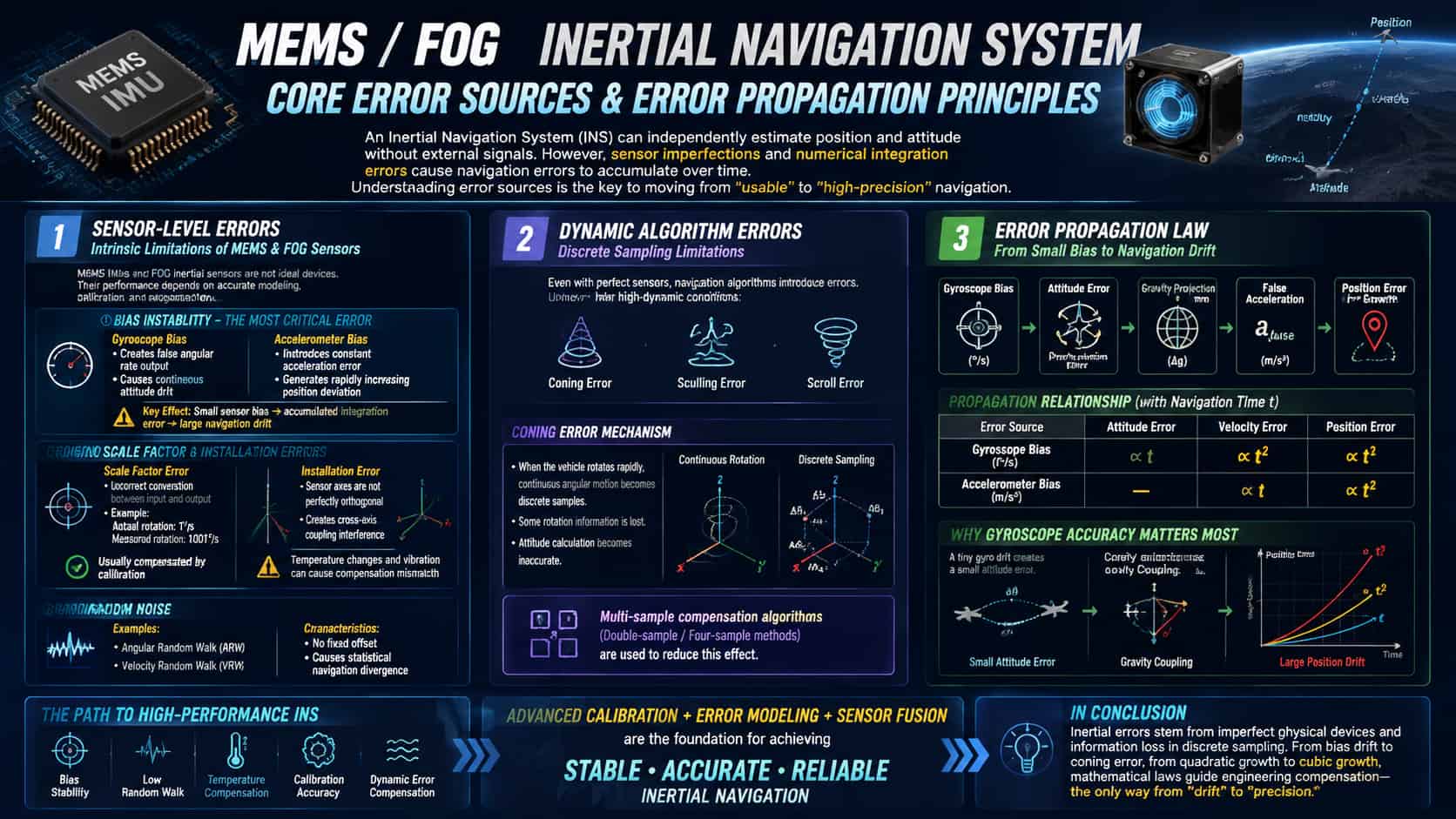

惯性导航系统的魅力在于其无需依赖任何外部信号即可自主计算位置和姿态。然而，其缺点是误差会随着时间的推移不断累积。了解这些误差的主要来源是使系统从“勉强能用”过渡到“性能卓越”的关键一步。 1. 传感器级误差：硬件的“固有缺陷” 惯性导航系统（INS）的核心部件——陀螺仪和加速度计——并非理想传感器。误差分析首先要对这些“固有缺陷”进行建模和量化。 偏差是误差的主要来源之一。陀螺仪在静止状态下输出错误的角速率会导致持续的姿态漂移，而加速度计的偏差则会在特定的力测量中直接引入恒定的偏移量。即使加速度计的偏差仅为 0.1 mg，也能在 100 秒内造成约 50 米的位置误差。偏差的危害不仅在于偏移量本身，还在于其通过双重积分的放大作用：位置误差与时间的平方成正比。 比例因子误差和安装误差均属于结构性误差。例如，比例因子不准确意味着将 1°/s 的旋转速度误判为 1.001°/s；安装误差会导致三个敏感轴并非完全正交，从而产生交叉耦合干扰。虽然此类误差通常可以通过出厂校准进行补偿，但温度波动和机械冲击会导致补偿参数失配。从动态角度来看，安装底座的角运动会在陀螺仪和加速度计的输出中引入额外的误差项——这些误差项与角速度和角加速度耦合——其影响显著，值得关注。 随机噪声（例如角度随机游走和速度随机游走）虽然不会产生恒定的偏移，但会导致导航误差表现出统计随机发散的特征。 2. 算法级动态误差：离散采样的陷阱 即使使用理想的传感器，数值积分过程本身也会引入误差。在高动态环境中——例如高频振动和剧烈机动等因素——会出现一些经典的误差，例如“锥形误差”、“划桨误差”和“滚动误差”。以锥形误差为例：当飞行器的角速度矢量在空间中快速旋转时，离散采样只能在特定的有限时刻捕捉到角度增量。因此，无法精确地重建旋转矢量的连续轨迹，导致旋转信息的丢失。多采样锥形补偿算法（例如两采样或四采样方案）专门用于减轻这种信息丢失。 3. 误差传播：从“微分”到“散度”的数学演进 惯性导航系统的基本误差传播特性可以概括如下：陀螺仪偏差引起的姿态误差随导航时间线性增长，速度误差随导航时间二次方增长，位置误差随导航时间三次方增长；同时，加速度计偏差引起的速度误差随导航时间线性增长，位置误差随导航时间二次方增长。 从基本运动学关系出发：理想情况下，位置由比力的双重积分决定：  该方程为卡尔曼滤波器等集成导航算法的校正提供了基础。 结论  惯性导航误差源于物理硬件的缺陷以及离散采样固有的信息丢失。从偏差漂移到锥形误差，从二次发散到三次发散，数学公式揭示的原理为基于工程的补偿指明了方向——这标志着惯性导航系统从“漂移”发展到“精确”的关键路径。

长期以来，高端MEMS惯性测量单元（IMU）的采购渠道十分有限；用户只能从少数几家国际供应商中选择，接受标准化的现成产品，忍受漫长的交货周期，并支付高昂的价格。本地化供应解决方案的出现正在改变这一现状。除了性能指标符合标准外，国内IMU供应商还在四个关键维度上提供差异化​​价值，深刻影响着工业、机器人和自主系统市场的采购决策。 成本：从高额保费到经济可行性 成本是供应多元化的主要驱动因素。高端惯性测量单元（IMU）市场长期以来一直呈现出供应集中、价格僵化的特点。国内供应商的成本优势主要来源于以下三个层面： 在制造领域，先进工艺（例如晶圆级封装）显著提高了良率，有效分摊了每颗芯片的制造成本。在校准效率方面，全自动生产线采用批量并行测试，大幅降低了传统逐件校准所需的时间和设备成本。在供应链方面，从芯片设计到封装和测试的整个价值链本地化，最大限度地减少了中间商、物流成本和关税。规模化生产后，国产产品的价格可以达到同类进口产品的50%至70%，从而将物料清单（BOM）总成本降低30%至60%。 对于最终用户而言，这意味着在同等性能​​下，采购成本更低，而且长期成本结构更可预测。 **配送：从数月等待到灵活安排** 进口惯性测量单元（IMU）交货周期长一直是个难题。高端MEMS IMU的交付通常需要数周甚至数月的时间。全球供应链的波动会进一步延长交货周期，甚至导致中断。 本地化供应的优势体现在两个方面：在产能方面，国内已建成多条全自动校准生产线，确保产能规划不受国际贸易环境的影响；在响应速度方面，国内制造商可将样品交付时间缩短至几天。从元器件选型和设计到调试和验证，本地技术支持团队提供涵盖研发到量产的全生命周期支持，从而显著加快产品上市速度。 对于工期紧张的开发项目而言，这些交付优势往往比单纯的价格更具吸引力。定制化：从标准化到按需配置 进口的惯性测量单元（IMU）大多是标准化的现成产品，用户只能接受固定的规格。而国内供应商则突破了这一限制，提供了更大的定制灵活性：硬件方面，尺寸、安装方式、连接器类型和供电电压均可定制；软件方面，通信协议、数据输出格式和寄存器映射均可定制；性能方面，测量范围、滤波带宽、校准温度范围，甚至专有的误差补偿模型等参数，都可以针对特定应用场景进行优化。 这种灵活性对于两类用户来说尤为重要：一类是需要对现有系统进行改造的用户，定制化可以最大限度地减少系统修改；另一类是在特殊条件下运行的用户，定制化可以最大限度地提高特定场景下的性能。 支持：从技术文档到系统赋能 在全球竞争的背景下，技术支持能力不仅取决于响应速度，还取决于构建一个能够深度赋能用户的技术生态系统。 在全面且国际化的文档方面，国内供应商提供基于实际案例的完整数据手册、应用说明、参考设计和集成指南，并提供中英文版本，确保全球工程师能够高效地进行元器件选型和设计。在开放的技术生态系统方面，国内供应商通常提供完全开放的寄存器手册、通信协议栈源代码和校准工具链，使用户能够深度掌控产品行为，而无需依赖供应商的封闭式API。这种开放性提供了进口产品通常缺乏的独特价值，使其尤其适合具有深度系统定制需求的研发团队。在专业支持团队方面，拥有丰富行业经验的工程师在售前阶段协助用户进行精准的选型和方案评估，并在研发阶段帮助解决硬件软件集成和数据融合等复杂问题。这种专业的协作有效降低了用户的系统集成风险，并缩短了产品上市时间。 对于要求严苛的工业级和汽车级应用，全面的技术文档、开放的技术生态系统和专业的技术协作共同确保了高质量的交付。 结论 成本、交付、定制和支持——这四大优势构成了一个完整的价值循环：成本优势降低了采购门槛，交付优势确保了项目进度，定制优势满足了差异化需求，支持优势消除了技术障碍。

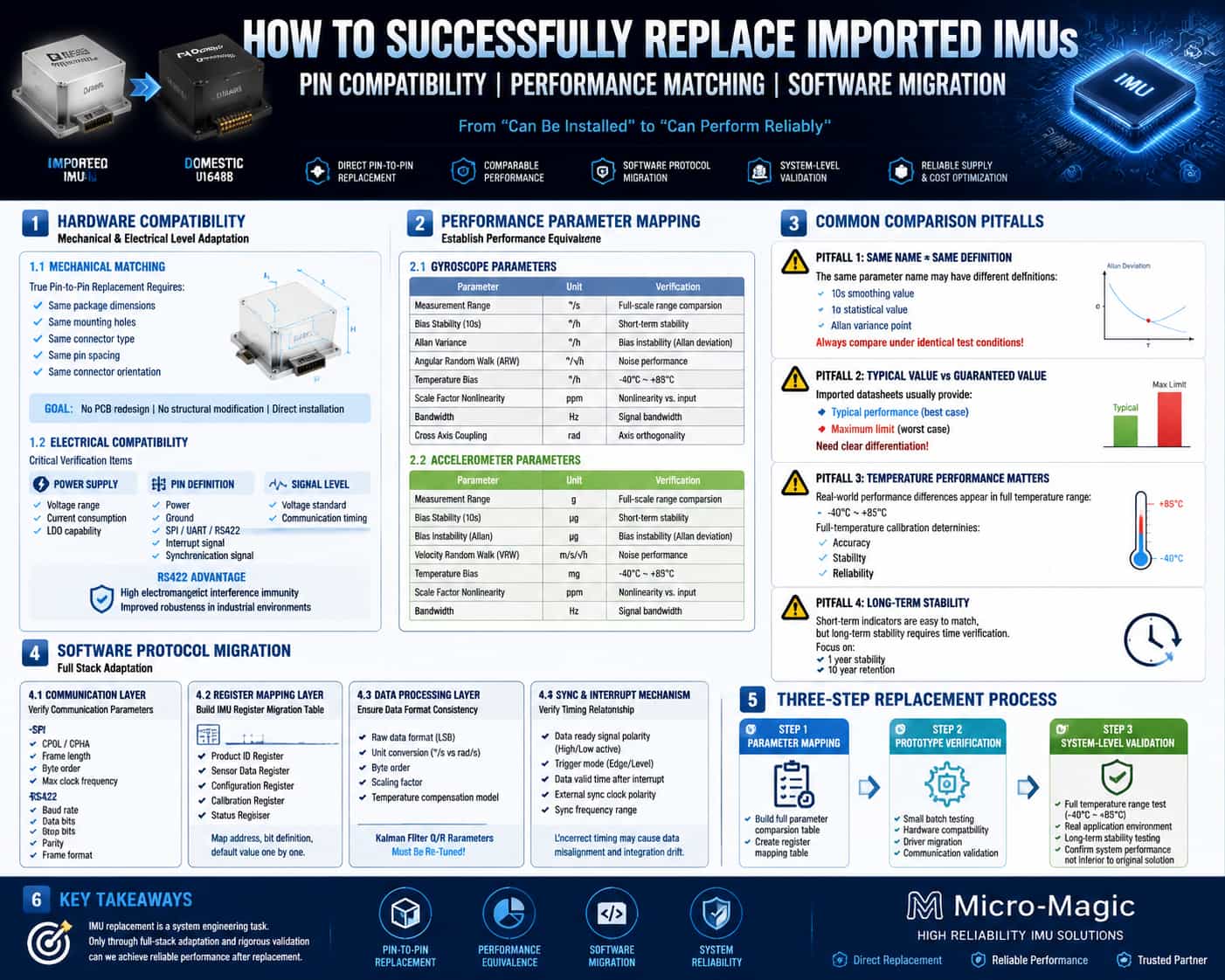

1. 介绍 更换惯性测量单元 (IMU) 远比简单地更换芯片复杂得多。IMU 更换涉及多个系统层面的调整，包括机械安装、电气连接、通信协议、寄存器映射和数据处理流程。本文系统地概述了 IMU 更换过程中的实际步骤和技术注意事项，重点关注三个方面：硬件引脚兼容性、性能参数基准测试和软件协议迁移。 2. 引脚兼容性：机械和电气适配 2.1. 机械尺寸和安装接口 引脚兼容性的第一层是机械兼容性。高端惯性测量单元 (IMU) 通常采用模块化封装；物理尺寸、安装孔位置和连接器类型直接决定了“即插即用”的可行性。为了在不修改 PCB 或外壳的情况下实现替换，这些机械参数必须完全匹配。 实际上，需要核实的关键因素包括：模块尺寸（长度、宽度、高度）、安装孔直径和位置、连接器型号和引脚间距，以及连接器方向和锁定机制。虽然一些替代产品的尺寸经过优化，有利于新设计，但这些变化可能会给现有系统中的直接替换带来安装问题，可能需要设计适配器支架。 2.2. 电气引脚定义和信号电平 机械兼容性之后，接下来是电气兼容性。核心验证项目包括：电源电压和功耗、引脚功能定义（电源、接地、通信接口、中断/同步信号）以及信号电平标准。以SPI接口为例，一些替代产品采用RS-422差分接口。RS-422的共模噪声抑制比超过80 dB，比单端信号提高了30-40 dB，这对于高电磁干扰环境（例如工业电机驱动器）中的系统鲁棒性至关重要。然而，RS-422和SPI之间的转换涉及协议层的重新设计，而不仅仅是更换几根导线那么简单。 2.3 电源和时序考虑因素 引脚兼容性方面，上电时序和功耗差异是最常被忽略的方面。如果替换产品的功耗高于原产品，则必须验证现有电源的低压差线性稳压器 (LDO) 的负载能力。上电初始化时序的差异也至关重要；某些替代产品可能需要更长的上电稳定时间，这就需要在主机控制器中增加延迟，然后再开始数据读取。此外，某些模块在上电瞬间会出现脉冲噪声，因此需要在电源输入端添加滤波电容。 3. 参数基准测试：性能指标的精确映射 3.1. 参数基准测试的关键维度 参数标杆分析的本质是建立替代产品与原产品之间的“性能等效关系”。关键标杆分析维度包括： 陀螺仪：测量范围（°/s）、偏置稳定性（°/h）、偏置不稳定性（°/h，Allan 方差）、角度随机游走（°/√h）、全温偏置（°/h）、比例因子非线性（ppm）、带宽（Hz）和交叉耦合（rad）。 加速度计：测量范围（g）、偏置稳定性（μg）、偏置不稳定性（μg，Allan 方差）、速度随机游走（m/s/√h）、全温偏置（mg）、比例因子非线性（ppm）和带宽（Hz）。 3.2. 基准测试中的关键陷阱 陷阱一：指标定义不同。虽然所有指标都可能被标记为“偏差稳定性”，但有些制造商使用10秒平滑值，有些使用1σ统计值，还有一些使用艾伦方差图的拐点值。必须在相同的测试条件下进行比较。 误区二：典型值与最大值。进口产品的数据手册通常会列出典型值和最大值，而替代产品可能只标明上限值（≤）。在基准测试过程中，区分“典型性能”和“保证性能”至关重要。 误区三：忽略全温性能。室温下的基准参数测试相对简单；真正的性能差距往往体现在整个工作温度范围（-40°C 至 85°C）内。进口产品受益于涵盖整个温度范围的出厂校准，这是其卓越性能的关键因素。如果替代产品仅在室温下进行校准，则其在极端温度下的性能可能会显著下降。 陷阱四：长期稳定性。数据手册中的短期指标易于衡量，但长期指标（例如一年的稳定性或十年的留存率）需要时间验证。这代表了替代产品最难克服的“工程成熟度障碍”。4. 软件协议移植：从物理层到应用层的全栈适配 软件移植是IMU替换中最复杂且最常被低估的环节。即使引脚和参数完全匹配，如果软件层不兼容，系统也无法运行。 4.1 通信协议层 首先，必须确认通信接口类型（SPI、I2C、UART 或 RS422）及其具体参数。以 SPI 为例，需要检查的参数包括时钟极性 (CPOL) 和时钟相位 (CPHA)、帧长度（8/16/32 位）、数据字节序（大端/小端）以及最大时钟频率。在 SPI 通信中，“传输间延迟”（即两个 SPI 命令之间的最小间隔）必须正确处理，以避免数据读取失败。对于 RS422，需要验证波特率、数据位、停止位、奇偶校验位和帧格式等参数。 4.2 注册映射层 这是软件移植的核心挑战。不同厂商生产的惯性测量单元（IMU）在寄存器地址分配、数据格式和控制位定义方面几乎不可能完全一致。 需要移植的关键寄存器类别包括：产品标识寄存器（用于验证通信链路）、传感器数据寄存器（地址和位宽可能不同）、配置寄存器（测量范围、滤波、采样率）、校准寄存器（用于偏差和比例因子校正的地址）以及状态寄存器（错误标志和数据就绪标志的位定义）。实际上，应创建一个“寄存器映射表”，将原产品中每个关键寄存器的地址、位定义和默认值映射到替代产品。对于替代产品中不存在的功能，必须在驱动程序层进行适配，或者移除相关的调用。 4.3 数据处理层 传感器数据的原始输出格式（LSB 与物理单位）、测量单位（°/s 与 rad/s）、字节顺序和比例因子可能存在差异。如果替代产品直接输出物理量，而原产品输出原始 LSB 值，则必须在驱动层添加单位转换接口。误差补偿模型也可能不同；例如，导入的产品可能内置一阶多项式补偿，而替代产品可能支持更高阶的温度补偿模型，这就需要扩展补偿接口。卡尔曼滤波器的 Q 和 R 噪声矩阵必须根据替代产品的随机游走特性重新校准；原始参数不能直接重用。 4.4. 同步和中断机制 数据就绪信号的极性（高电平有效/低电平有效）、触发模式（边沿/电平）和时序关系（数据就绪信号与有效数据之间的延迟）等参数可能有所不同。外部同步时钟的极性和频率范围也必须进行验证。操作不当会导致数据采集时序不匹配，并造成姿态估计的累积误差。 5. 结论 IMU更换是一项系统性的工程任务，远比简单的“引脚对引脚”元件互换复杂得多。在硬件层面，必须验证机械尺寸、引脚分配和上电时序的完全兼容性。在参数层面，需要在相同的测试条件下进行逐点比较，尤其要关注其在整个温度范围内的性能和长期稳定性。在软件层面，需要进行全栈适配，涵盖从通信协议和寄存器映射到数据处理流水线的所有方面。 在实践中，建议采用“三步走”策略：首先，建立全面的参数对比表和寄存器映射表；其次，使用小批量样品进行硬件兼容性验证和驱动程序移植；最后，在全温度范围和实际运行条件下进行系统级性能验证，以确认更换组件后的系统整体性能不逊于原方案。只有通过这一过程，才能成功地从“更换部件”过渡到实现“最佳系统性能”。

1. 概述 惯性测量单元（IMU）是无人机、机器人、自动驾驶和精密测绘等领域的核心传感器。长期以来，高端MEMS IMU市场一直被少数几家海外厂商垄断。然而，近年来，国内各种产品在性能规格、封装尺寸和接口协议等方面已成功赶上国际主流型号，为终端用户提供了更多样化的供应链选择。本文选取了四组具有代表性的基准型号——ADIS16488 vs. U16488、ADIS16495 vs. U16495、STIM300 vs. U6300以及HG4930 vs. U4930——并对其参数进行了全面的并排比较，涵盖陀螺仪、加速度计、物理特性和环境适应性等方面。 2. 关键参数对比概述 2.1. ADIS16488 与 U16488 对比 模型ADIS16488（进口）U16488（国内）类型10轴（+磁力计+气压计）10轴（+磁力计+气压计）包装（毫米）47 × 44 × 1447 × 44 × 14（可直接替换）陀螺仪测量范围（°/秒）±450±500陀螺仪偏差不稳定性（°/h）5.10.8陀螺仪角随机游走（°/√h)0.260.2加速度计量程（g）±18±16加速度计偏差不稳定性（毫克）0.070.03加速度计速度随机游走（米/秒/√h)0.0290.04界面SPISPI/UART工作电压3V ~ 3.6V3V ~ 3.6V工作温度-40°C ~ 105°C-40°C ~ 80°C 基准测试结论：U16488 在封装尺寸、引脚分配和 SPI 接口方面与 ADIS16488 完全兼容，可实现无缝替换。其陀螺仪偏差不稳定性比进口型号低一个数量级，显著提升了姿态估计的长期稳定性。虽然其最高工作温度略低，但完全适用于标准工业和无人机应用，在整体性价比和供货稳定性方面具有显著优势。 2.2. ADIS16495 与 U16495 模型ADIS16495（进口）U16495（国内）类型六轴六轴包装（毫米）47 × 44 × 1447 × 44 × 14（可直接替换）陀螺仪测量范围（°/秒）±450±500陀螺仪偏差不稳定性（°/h）0.8 – 3.30.3陀螺仪角随机游走（°/√h)0.090.1加速度计量程（g）±8g±20克（±40克可选）加速度计偏差不稳定性（毫克）0.05毫克0.01毫克加速度计速度随机游走（米/秒/√h)0.0080.03界面SPISPI/UART工作电压3V – 3.6V3V ~ 3.6V工作温度−40°C 至 105°C-40°C ~ 80°C基准测试结论：U16495 在机械尺寸和电气接口方面与 ADIS16495 完全兼容，无需硬件修改即可直接替换。其陀螺仪偏差不稳定性低至 0.3°/h，加速度计测量范围扩展至 ±20g（可选 ±40g），使其适用于高动态应用。U16495 的整体性能与原产品持平或更优，是高端导航控制系统可靠的国产替代方案。 2.3. STIM300 与 U6300 模型STIM300（进口）U6300（国内）类型9轴（+倾角仪）9轴（+倾角仪）尺寸/重量38.6×44.8×21.5毫米 / 55克38.6×44.8×10毫米 / 50克功耗1.5瓦1.4瓦陀螺仪量程（°/s）±400±450陀螺仪偏差不稳定性（°/h）0.3 - 0.50.1 - 0.5陀螺仪角随机游走（°/√h)0.150.03加速度计量程（g）±10±20加速度计偏差不稳定性（毫克）0.0060.01加速度计速度随机游走（米/秒/√h)0.0240.02界面RS422RS422工作电压5V5V工作温度−40°C ~ 85°C−40°C ~ 85°C 基准测试结论：U6300 在保持更薄更轻的同时，其 RS422 接口和电源规格与 STIM300 完全一致，确保了易于替换。其角度随机游走 (0.03°/√h) 显著优于进口产品，且角度测量噪声更低，使其尤其适用于高精度指向和稳定控制任务。U6300 拥有匹配的全温工作范围和全面的性能，某些规格甚至超越了基准产品。2.4. HG4930 对比 U4930模型HG4930（进口）U4930（国内）类型战术级六轴战术级 6 轴（A/B/C 设置）尺寸/重量65 x 51 x 35.5毫米/140克

惯性传感器——包括加速度计、陀螺仪和惯性测量单元（IMU）——是航空导航、制导和控制系统的核心组件；它们的性能和可靠性直接决定着飞行安全和任务的成功。航空领域涉及惯性传感器的项目需要进行全生命周期管理，涵盖从鉴定和认证、交付和验收、定制研发到技术支持的各个环节。本文将基于国际标准系统和工程实践，对这四个方面进行技术分析。1. 航空项目资格航空惯性传感器要进入适航市场，必须经过一系列严格的鉴定和认证流程。这些流程涵盖多个方面，包括硬件环境适应性、软件安全性、硬件设计保证和技术标准验证。环境适应性认证：RTCA DO-160《机载设备环境条件和测试程序》是航空电子硬件环境测试的核心标准，并被国际标准化组织 (ISO) 认可为事实上的国际标准 ISO-7137。该标准定义了涵盖从轻型通用航空飞机和直升机到大型喷气式客机和超音速飞机等各种机载设备的最低环境测试条件和程序。DO-160 包含 20 多项测试，包括温度、振动、冲击、湿度、海拔、防水防尘、盐雾和防霉、电磁兼容性 (EMI/EMS)、雷击效应、静电放电以及电源输入和电压瞬变。软件和硬件认证：DO-178《机载系统和设备认证中的软件考虑因素》是航空软件安全认证的黄金标准。它将软件分为A至E级，其中A级适用于最关键的飞行安全功能。DO-254《机载电子硬件设计保证指南》则针对复杂电子硬件的设计保证问题。惯性导航产品的认证通常要求软件符合DO-178B/C A级标准，硬件符合DO-254 A级标准。技术标准指令 (TSO)：TSO 是美国联邦航空管理局 (FAA) 发布的最低性能标准；制造商必须获得 TSO 授权 (TSOA) 后，其设备才能安装在已认证的飞机上。与惯性导航系统相关的 TSO 包括 TSO-C4c（陀螺仪）、TSO-C5f（姿态航向参考系统）、TSO-C6e（方向陀螺仪）、TSO-C88b（自动驾驶仪）和 TSO-C201（姿态航向参考系统）等。 GJB 参考标准：中国军用惯性传感器项目的资质认证主要依据 GJB 9001C 质量管理体系、装备制造单位资质评审和 GJB 150 系列环境测试标准；从技术上讲，这些标准与 MIL-STD 和 DO 系列标准有着共同的渊源。 2. 交付规格惯性传感器的交付规范涵盖产品检验、验收标准、包装和运输以及文件交付，确保从工厂发货到飞机安装的整个过程中的质量控制和可追溯性。检验与验收：航空级惯性传感器的交付检验分为工厂检验（全参数性能测试和全温标定）、验收检验（到货后复测）和鉴定检验（型号合格证测试）。机载惯性导航系统规范涵盖技术要求、测试方法、检验规则以及包装/运输；民用无人机惯性测量单元规范则详细说明了分类等级和维护要求。包装和运输：军用惯性导航设备的包装遵循 MIL-STD-2073-1（军用 B 级单件包装）标准，该标准规定了防止腐蚀和机械损伤的方法，以确保设备在储存和多次运输过程中的完整性；标识符合 MIL-STD-129 标准。民用航空应用则参考 DO-160 及相关规范，其中概述了防潮、防震和防静电的具体要求。文档交付：交付物通常包括产品规格书、测试报告（环境测试、电磁兼容性测试、寿命测试等）、校准证书、符合性声明 (DoC)、用户手册和维护手册。对于根据 DO-178/DO-254 认证的产品，还需要完整的软件/硬件设计保证数据包。3. 定制开发航空应用通常需要高度定制的惯性传感器；不同的平台（固定翼飞机、旋翼机、无人机）和任务剖面（民用航空、军事、科学研究）对精度、尺寸、重量、功耗（SWaP）、接口协议和环境适应性提出了不同的要求。硬件定制：定制开发包括传感器选择和配置（在 MEMS、光纤或激光陀螺仪等技术之间进行选择）、外形尺寸和机械接口的定制（例如，修改外壳以适应特定的安装空间）、连接器选择（例如，MIL-Spec 38999 滤波连接器）以及环境适应性设计增强（抗振动和抗冲击性、宽工作温度范围）。软件和算法定制：这包括通信协议（RS-232/422/485、ARINC、CAN 等）的定制、数据输出格式和速率的配置、传感器融合算法的优化，以及针对杠杆效应和安装方向的编程。一些供应商还提供非标测试系统和专用软件工具的定制开发服务。定制流程：典型的定制开发工作流程包括需求分析、解决方案设计、原型制作、环境验证（例如 DO-160 测试）、系统集成和飞行测试。许多供应商拥有端到端的内部制造能力——从 MEMS 晶圆制造到 IMU 校准——从而确保定制产品的质量控制。 4. 技术支援技术支持是惯性传感器全生命周期服务的关键组成部分，涵盖从选型咨询和系统集成到现场调试、故障诊断和维护/校准的整个流程。选型与集成支持：供应商通常会提供评估套件，帮助客户在项目初期验证性能。技术团队会在整个过程中为客户提供协助，从传感器选型和接口匹配到系统集成，解决数据融合、坐标系转换和误差补偿等工程难题。部分制造商提供全天候技术支持，涵盖从选型、集成到数据融合的整个工作流程。校准和维护服务：惯性传感器在长期使用后需要定期校准，以补偿偏差漂移和比例因子变化。持有航空认证（例如 EASA Part 21G 和 EN9100 质量管理体系）的供应商可提供符合航空标准的校准和维护服务。部分制造商还提供平均故障间隔时间 (MTBF) 数据。全生命周期合作伙伴关系：领先的惯性传感器供应商提供的不仅仅是标准产品；他们建立的合作伙伴关系涵盖产品的整个生命周期——从概念设计、原型制作和适航认证支持，到批量生产交付和长期维护。这种模式降低了客户的项目风险，缩短了研发周期，同时确保了航空惯性传感器在严苛的运行环境中持续可靠运行。 5. 结论 惯性传感器在航空领域的应用已建立起一套完善的体系，涵盖从认证（DO-160/DO-178/DO-254/TSO）和交付规范（MIL-STD-2073包装和验收检验）到定制研发（灵活的硬件/软件适配）和技术支持（全生命周期服务）的各个方面。理解并有效利用这一多层次的标准和服务框架，对于惯性传感器在航空项目中的成功应用至关重要。

惯性传感器——包括加速度计、陀螺仪和惯性测量单元（IMU）——是航空、航天、海事和国防领域导航、制导和控制系统的核心组件；它们的环境适应性和长期可靠性直接决定着武器系统的作战效能。军用级惯性传感器必须经过严格的环境应力筛选（ESS），即施加适当的环境应力（例如热载荷和机械载荷），以加速潜在内部缺陷的显现，从而实现故障消除。国际国防和航空航天工业已建立了一套全面的惯性传感器测试和验证框架，其依据包括美国军用标准（MIL-STD）、ISO、IEEE 和航空电子标准 RTCA DO-160 等标准。本文从标准框架和技术要点两个角度分析了三种关键测试类别——高/低温循环、振动/冲击和老化筛选。 1. 高/低温循环测试 高低温循环测试旨在评估惯性传感器在交替极端温度下的性能稳定性和结构完整性。温度波动会导致关键参数（例如传感器偏差和比例因子）发生漂移，从而影响系统的整体精度。 国际标准：MIL-STD-810 概述了高低温暴露测试程序，涵盖运行和存储条件。MIL-STD-883 中，方法 1010（温度循环）规定了“B 条件”，即温度范围为 -55°C 至 125°C，循环次数最多为 100 次；方法 1011 则详细说明了热冲击测试程序。在航空电子领域，RTCA DO-160 第 5 节专门规定了温度变化测试程序。此外，ISO 16063-34:2019 从传感器校准的角度规定了固定温度下的灵敏度测试方法，温度范围为 -190°C 至 800°C。 技术要点：温度循环测试的关键参数包括温度范围（例如，-55°C 至 +85°C 或 +125°C）、温度变化速率、保温时间和循环次数。在实际测试中，通常的温度范围为 -55°C 至 +85°C，保温时间为 30 分钟，温度变化速率为 5–10°C/min。选择合适的温度变化速率至关重要：过高的温度变化速率可能超过器件的热惯性极限，导致误报故障；而过低的温度变化速率则可能无法有效检测缺陷。关于性能评估，循环测试后必须测量偏置稳定性、比例因子重复性等参数；例如，特定的惯性导航系统要求在 -55°C 至 +85°C 的温度范围内，姿态角输出误差 ≤0.15°。MIL-STD-810 标准强调根据平台类型（例如，固定翼飞机、旋翼机、车辆）定制测试方案。 2. 振动和冲击试验 振动和冲击试验模拟惯性传感器在发射、飞行、着陆和运输过程中所经历的机械环境，验证其在动态载荷下的结构完整性和输出精度。 国际标准：MIL-STD-810 方法 514（振动）和方法 516（冲击）是该领域的核心标准。方法 514.7 规定了随机振动测试（例如，25 grms，10 小时随机振动测试）的程序和频谱密度要求。MIL-STD-202 方法 213 概述了机械冲击测试程序（例如，50 g，11 ms 半正弦脉冲）。ISO 16063 系列标准为振动和冲击传感器校准提供了方法论基础：第 21 部分涵盖通过参考传感器比较进行振动校准；第 22 部分涵盖冲击校准；第 43 部分涵盖基于模型参数识别的加速度计校准。RTCA DO-160 第 8 节涵盖 5 Hz 至 2000 Hz 范围内的正弦振动和随机振动。 技术要点：振动测试通常包含两种模式：正弦扫描和随机振动。随机振动的功率谱密度必须根据平台类型进行调整——例如，需要在 20 Hz 至 2000 Hz 的频率范围内达到 0.04 g²/Hz 的谱密度。冲击测试通常采用半正弦脉冲，其特征参数包括 50–400 g 的峰值加速度和 2–35 ms 的持续时间。在测试过程中，必须在振动或冲击条件下实时监测传感器输出，并特别注意零点偏差漂移、比例因子变化和信号中断等异常情况。MIL-STD-810 强调，测试严苛程度应基于测量的环境数据，而不是任意选择；这种“数据驱动”的方法在工程实践中值得密切关注。 3. 衰老筛查测试 老化筛选（也称为环境压力筛选，或 ESS）是一个关键过程，它利用加速的环境压力来消除容易在早期失效的产品，并确保批次的一致性。 国际标准：MIL-STD-883 方法 1010（温度循环）是组件级筛选的核心方法，通常与随机振动测试相结合。行业实践中常用的筛选条件包括 250 次循环、-40°C 至 85°C 的温度范围以及 73 分钟的保温时间。MIL-STD-810 从系统级环境测试的角度规定了施加组合应力的方法。尽管 RTCA DO-160 侧重于适航认证，但其环境测试程序也可作为航空级传感器筛选的重要参考。阿伦尼乌斯模型在国际上被广泛用于预测加速寿命试验 (ALT) 中的使用寿命。中国的 GJB 1032A-2020 在筛选理念上与 MIL-STD-883 非常接近，但对循环次数和温度变化率的具体要求有所不同（例如，GJB 通常规定温度变化率为 15°C/min）。 技术亮点：老化筛选通过“温度加速”和“振动激励”相结合的方式，暴露潜在缺陷（例如焊点裂纹、芯片分层或键合线断裂）。温度变化速率通常设定在 5°C/min 至 15°C/min 之间，保温时间足以确保器件温度稳定（通常为 30-60 分钟）。筛选应力水平必须保持在产品设计强度极限范围内，以确保有效触发缺陷，而不会诱发无关的失效模式。对于高可靠性惯性器件，加速寿命测试可以将数年的运行应力压缩到几周内，从而可以通过建模进行使用寿命外推。在筛选过程中，每个器件都需要进行全参数测试（包括零偏压、比例因子、阈值等），以确保批次一致性。 结论 高低温循环、振动/冲击测试和老化筛选各自发挥着独特而互补的作用：温度循环评估极端温度波动下的零偏稳定性和结构抗疲劳性；振动和冲击测试验证动态载荷下的输出精度和机械完整性；老化筛选通过加速应力暴露潜在缺陷（如焊点裂纹或芯片分层），从而确保产品在批次层面的可靠性。 在实际应用中，有三点需要注意：首先，测试设备的精度至少应比被测参数的公差高三倍，以确保结果可靠；其次，测试条件必须根据具体的平台类型（例如，固定翼飞机、旋翼机、车辆或船舶）进行适当调整，而不是盲目应用通用标准，否则可能导致过度测试或测试不足；第三，应灵活整合并应用各项标准——MIL-STD 提供通用的环境框架，ISO 提供校准方法，IEEE 提供传感器测试规程，DO-160 则概述了具体的适航要求。只有透彻理解各项标准的适用范围并有效地结合运用，才能保证惯性传感器在恶劣环境下的可靠运行。

对于惯性导航系统而言，更高的技术规格并非必然更好；相反，目标是在精度、尺寸、重量、功耗、成本和可靠性之间取得最佳平衡。航空航天、测绘定位和军事装备这三大领域对惯性导航产品的技术侧重点各不相同，因此也形成了差异化的产品技术路线图和选择标准。 航空航天领域强调高精度姿态保持和长期自主导航能力。测绘领域优先考虑高精度姿态测量和综合导航精度，其中惯性导航和全球导航卫星系统（GNSS）的深度融合至关重要。军用级应用对环境适应性、高过载耐受性和供应链可靠性提出了最严格的要求。以下分析将探讨这三种应用场景的核心技术规范和典型产品配置。 1. 航空航天领域惯性导航产品的技术分析 航空航天应用涵盖范围广泛，从卫星和高超音速飞行器到战术无人机。常见的技术要求包括高精度姿态参考、长时间自主导航、适应高动态环境以及在宽温度范围内运行的能力。 核心技术指标主要集中在姿态精度和自主导航精度上。陀螺仪偏差不稳定性≤0.03°/h是导航级产品的基准阈值，直接决定航向漂移率；角随机游走≤0.005°/√h决定了短期姿态噪声水平；加速度计偏差不稳定性≤10μg影响速度和位置推算的精度；比例因子稳定性≤50ppm确保了高动态条件下的测量线性度。 就技术路线图而言，卫星姿态控制系统通常采用光纤陀螺仪 (FOG) 或激光陀螺仪惯性测量单元 (IMU)（偏差不稳定性为 0.002–0.01°/h），而战术无人机和导弹可能会采用高精度 MEMS 惯性测量单元 (≤0.03°/h) 来减小尺寸和成本。 以Micro-Magic的产品为例，U503系列导航级MEMS惯性测量单元（IMU）的陀螺仪偏置不稳定性≤0.03°/h，角随机游走≤0.005°/√h，加速度计偏置不稳定性≤3μg，有效满足轻型无人机和战术导弹的导航需求。UF300系列基于光纤陀螺仪（FOG）的IMU可实现0.03°/h（10秒平滑）的陀螺仪偏置稳定性和3×10⁻⁵g（10秒平滑）的加速度计偏置稳定性；4kHz的原始数据更新率确保在高动态机动过程中完整捕获运动信息。在工程实现方面，全温补偿算法将整个工作温度范围内的零点偏差限制在标称值的20%以内，而≤0.001 rad的跨轴耦合抑制则确保了三轴正交性。 典型产品配置：卫星和高超音速飞行器采用基于 FOG 的 IMU（UF300）或激光陀螺仪系统；大型无人机采用基于 FOG 的 IMU（U-F3X90）或战术级 MEMS IMU；战术无人机和导弹采用导航级 MEMS IMU（U503）或战术级 MEMS IMU（U5000/U6300）。 2. 用于测量、制图和定向的惯性导航产品的技术分析 测绘、制图和定向等应用（例如高精度地图数据采集、工程测绘、海洋测绘和精准农业）对技术的要求与航空航天领域截然不同：高精度姿态和航向直接影响测量结果的几何精度；集成导航是核心操作模式，其特点是惯性导航和GNSS深度融合；双天线辅助定向弥补了单天线系统航向观测能力的不足；后处理软件可以进一步提高精度。 该领域惯性导航系统的关键性能指标集中于综合导航姿态精度以及在短期GNSS中断期间保持性能的能力。实时姿态精度要求为横滚/俯仰角≤0.01–0.05°，航向角≤0.05–0.2°，后处理功能可将这些数值提高至横滚/俯仰角≤0.004–0.01°和航向角≤0.01–0.05°。加速度计偏差稳定性≤10–30 μg可确保短期航位推算期间的精度。即使在GNSS中断60秒后，系统也必须保持姿态和航向精度在≤0.01°以内。Micro-Magic的I3700双天线GNSS/INS集成导航系统是测量和定向应用的标准配置。双天线系统的核心技术价值在于其确定航向的能力：单天线系统在平台静止或低速移动时难以可靠地测量航向，而双天线系统则利用载波相位差分技术直接测量航向。当与惯性导航数据融合时，即可在所有运行条件下实现高精度定向。 寻北仪是测量和定向中必不可少的专用设备；它利用陀螺仪感知地球的角速度（约15°/h）来确定真北方向。Micro-Magic公司的NF3000光纤陀螺仪（FOG）寻北仪采用高精度光纤陀螺仪和精密索引机构，寻北精度≤0.1°×秒(ψ)，完全自主寻北时间≤3分钟，启动时间≤30秒。其工作纬度范围为-70°至+70°，无需依赖GNSS，也不受地磁干扰。同时，NF1000 MEMS寻北仪专为对尺寸和功耗要求极高的应用而设计，同时仍能保持中高精度。 典型的产品配置包括：FOG IMU（UF300）与双天线GNSS接收器和后处理软件相结合，用于高精度陆地或海洋测量；战术级MEMS IMU（I3700集成导航系统），用于无人机测量；以及FOG寻北器（NF3000）或MEMS寻北器（NF1000），用于独立的寻北和定向任务。 3. 军用级高可靠性惯性导航产品技术分析 军用级应用对惯性导航产品提出了与商业或工业应用截然不同的独特要求。这些要求包括：适应极端环境（温度范围从-55°C到+85°C，从低压高海拔环境到高压深海环境）；承受高过载和冲击（例如炮弹发射过程中承受的数千G力）；在高振动环境下运行（例如直升机旋翼或导弹发动机）；电磁兼容性和抗干扰能力；以及供应链安全和对核心部件的自主控制。 军用级惯性导航产品的核心技术规范侧重于环境适应性和可靠性。在抗振方面，设备必须能够承受10 Hz至2000 Hz范围内的随机振动，总均方根值约为10g，以及100g、11ms的半正弦机械冲击（尽管实际炮弹发射条件下的冲击力可达数千g）。在温度方面，工作温度范围为-55°C至+85°C，某些高温导弹应用需要耐受高达180°C的温度。电磁兼容性（EMC）必须满足GJB 151B军用标准的所有测试要求。在可靠性方面，平均故障间隔时间（MTBF）通常要求≥20,000小时，设计寿命应覆盖武器系统的整个生命周期（15-30年）。 Micro-Magic 的 AC-6 系列石英柔性加速度计是高可靠性军用级加速度计技术的典范。它们可承受 25g 振动（20–2000 Hz）和 1000g 冲击（0.5ms 半正弦波），性能远超标准工业产品。高温型 AC-4 系列将工作温度范围扩展至 -55°C 至 180°C；该系列产品采用金线键合、氧化铝陶瓷基板和厚膜混合集成电路技术，可进行高温老化测试（180°C 下持续 96 小时以上），专为导弹和高速飞机等气动加热环境而设计。 在核心部件国产化方面，Micro-Magic已实现供应链的完全自主掌控；多款产品国产化率达100%，有效保障了供应链安全。石英柔性加速度计和MEMS加速度计在国防领域发挥着不同的作用：前者以高精度和长期稳定性著称，是战略级导航和导弹制导的首选；后者则以紧凑、低成本和高集成度为优势，适用于战术级制导和远距离、高过载引信应用。典型产品配置：对于远程制导武器和战略导弹，通常选用光纤惯性测量单元（FOG IMU，UF300）或激光陀螺仪系统，并搭配耐高温的石英柔性加速度计（AC-6）。战术导弹和制导炮弹采用导航级MEMS惯性测量单元（U503，高g值加固型）或战术级MEMS惯性测量单元（U5000/U6300）。装甲车辆和舰艇的导航系统采用经全温校准的战术级MEMS惯性测量单元（U5000/U6300）。战场寻北和定向任务采用FOG寻北器（NF3000）或MEMS寻北器（NF1200），均为100%国产。 4. 概括 航空航天、测绘/定向和国防领域对高可靠性惯性导航产品都有着不同的技术要求。 在航空航天领域，核心需求是高精度姿态参考和长时间自主导航能力；导航级产品要求陀螺仪偏差稳定性优于0.03°/h，角度随机游走优于0.005°/√h。测绘定向领域优先考虑高精度综合导航以及在GNSS短期中断期间保持精度的能力；通过双天线GNSS/INS的深度集成以及使用寻北/定向设备，姿态精度可达到0.01°级别。国防应用优先考虑对极端环境的适应性、抗高过载冲击载荷的能力以及供应链自主性；从宽温运行和承受超过1000g的冲击到电磁兼容性和核心部件的国产化，每个方面都体现了国防产品严苛的质量标准。 这三个领域的产品选择逻辑取决于各自的技术要求。理解这一逻辑是正确选择和应用高可靠性惯性导航产品的基本前提。

石油和天然气行业对惯性传感器提出了独特而严苛的要求。无论是随钻测量 (MWD)、井眼轨迹控制还是井下姿态监测，惯性测量单元 (IMU) 传感器都发挥着不可或缺的核心测量功能。然而，井下环境具有极端条件，包括高温、高压、剧烈振动和冲击，而不同的井况、深度和井底钻具组合 (BHA) 也对传感器的性能、尺寸、接口和工作温度范围提出了不同的要求。标准的现成产品往往无法完全满足特定的操作需求，因此，定制开发已成为该行业惯性传感器供应链中的常态。 同时，油气勘探设备的生命周期——从研发到批量生产——遵循着典型的发展轨迹：定制开发、小批量原型制作和批量供应。这一过程既体现了行业对产品质量和可靠性的不懈追求，也体现了惯性传感器作为供应链管理关键组件所发挥的独特作用。以下将详细介绍这三个阶段。 1. 定制化开发：以应用为导向、深度定制的解决方案 为石油和天然气行业定制开发惯性传感器，本质上是将客户具体的井下作业要求转化为工程化的传感器解决方案。 需求匹配与解决方案设计。定制化开发始于对客户应用场景的深入了解，包括井深和温度范围、井下压力等级、钻柱振动和冲击特性、安装空间和接口限制、测量精度要求以及通信协议和数据格式。传感器制造商必须能够快速响应定制化需求，尤其要满足诸如宽测量范围、抗振性、高抗冲击性和扩展温度范围等特殊需求。设计阶段涵盖系统级任务，例如传感器选型、电路设计、结构设计、热管理和抗振设计，最终交付详细的技术方案和开发时间表。 核心技术的独立掌控。高性能惯性传感器的定制开发涉及多个技术阶段，包括结构设计、ASIC电路设计、封装测试以及校准补偿。拥有完全自主的结构架构和快速定制设计方法，为快速满足客户的特定需求奠定了技术基础。同时，自主可控的封装测试生产线以及自动化批量校准装配线，为定制阶段的一致性、良率和产能提供了保障，为后续的大规模生产铺平了道路。 设计验证与迭代。定制开发并非一次性交付，而是一个闭环过程，包含多轮设计、验证和迭代。传感器性能、结构和算法会根据测试数据和客户的现场应用反馈不断优化，直至完全满足所有运行要求。 2. 小批量原型制作：连接设计与实体产品的桥梁 小批量原型制作是连接定制设计与大规模生产的关键环节；其核心价值在于“以最低成本验证最高风险”。 原型制作的目的和范围。小批量原型制作通常是指在正式批量生产之前，生产数量有限的样机（从几个到几十个不等）。这些样品供客户用于集成测试、井下现场验证和系统级调试。原型制作阶段包括完成完整的组装、校准、测试和老化过程，以确保样品能够准确地代表最终批量生产产品的性能标准。对于井下油气应用，原型还必须进行环境可靠性测试，例如高温/高压测试和振动/冲击测试。 快速迭代和工程优化。小批量原型制作阶段通常涉及设计微调和优化，例如细微的结构尺寸调整、温度补偿算法微调或接口定义的更改。在此阶段快速响应的能力直接决定了项目的整体进度。拥有完善的研发、生产和测试体系的制造商可以确保从概念设计和样品测试到批量供应的无缝、快速过渡。 从原型制作到批量生产的过渡管理。小批量原型制作不仅可以进行技术验证，还可以作为生产流程的试运行。小批量生产有助于及早发现制造、测试和供应链中潜在的瓶颈，从而确保为后续的大规模供应做好充分准备。 3. 批量供应：质量体系和供应链保障 批量供货代表定制开发的最终交付阶段，也是对惯性传感器供应商在石油和天然气行业综合能力的最终考验。 质量管理体系。石油和天然气行业对供应商的质量管理体系要求远高于一般工业领域。API Q1 是由美国石油学会 (API) 推出的石油和天然气行业专用质量管理体系标准，其要求比 ISO 9001 更为严格。API Q1 规范涵盖从设计、生产到供应链的整个流程，要求企业证明其能够持续提供可靠的产品。对于惯性传感器制造商而言，建立并运行 API Q1 质量管理体系意味着从“具备生产能力”到“提供可靠性能”的关键性飞跃。 供应链管理。在批量供应阶段，传感器制造商必须建立稳定的原材料供应渠道、可控的外包加工资源以及高效的物流和交付系统。辅助材料——例如特定的惯性传感器、机箱、外壳、印刷电路板和各种电子元件——通常从外部采购，因此需要对供应商进行严格的资质审核和质量控制。核心流程——包括高/低温传感器校准、误差补偿、性能测试以及组装/调试——由制造商利用自身的技术优势独立完成。 批量校准和一致性控制。惯性传感器的精度不仅取决于芯片本身，更重要的是取决于校准和补偿的精度。在批量生产过程中，制造商需要完全自主研发的自动化批量校准生产线。通过将专有的设备结构和夹具与优化的校准算法和通信架构相结合，他们可以确保每个产品都符合性能标准，同时实现高产量。批量生产产品在关键指标（例如偏差、比例因子和温度系数）方面的一致性和可重复性，是评估批量生产能力的重要基准。 概括 石油天然气行业惯性传感器的生命周期涵盖定制开发、小批量原型制作和大规模供应，构成了一条完整的价值链，将市场需求与最终产品连接起来。定制开发将井下作业条件转化为产品规格；小批量原型制作通过实物验证降低技术风险；而大规模供应则依靠质量管理体系和供应链能力来确保可靠交付。对于制造商而言，拥有强大的技术专长和全面的服务能力至关重要；这些因素构成了该行业的准入门槛和核心竞争力。
