1. 介绍：
想象一下这样的场景：一台焊接机器人在汽车装配线上连续运行，其机械臂末端会受到频率为 80Hz、瞬时冲击力为 15g 的冲击。在这种情况下，如果选择了错误的惯性测量单元 (IMU)，标准传感器的偏差漂移可能在短短 30 分钟内累积到 1.2°，导致定位失败和安全停机。
这绝非夸张。在高振动的工业环境中——无论是冲压车间、数控加工、重型AGV作业还是重型建筑机械——IMU传感器面临的挑战不仅仅是精度问题，而是根本的可行性问题。
振动主要通过两个途径影响惯性测量单元（IMU）：首先是直接机械耦合，振动通过安装底座传递到传感器，干扰其微机械结构的响应；其次是振动整流误差（VRE），加速度计的直流整流响应对交流振动产生额外的偏移——这对于倾斜传感应用而言尤为关键。此外，工业环境的温度波动剧烈（-40°C 至 85°C）；由于微机电系统（MEMS）传感器对温度高度敏感，未经补偿的陀螺仪可能会出现 ±10°/s 量级的偏置漂移。
因此，在选择适用于高振动环境的惯性测量单元（IMU）时，需要同时解决两个核心问题：抗振动干扰能力和温度漂移补偿能力。本文将探讨这两个关键方面，系统地阐述关键技术规格和产品选择决策过程。

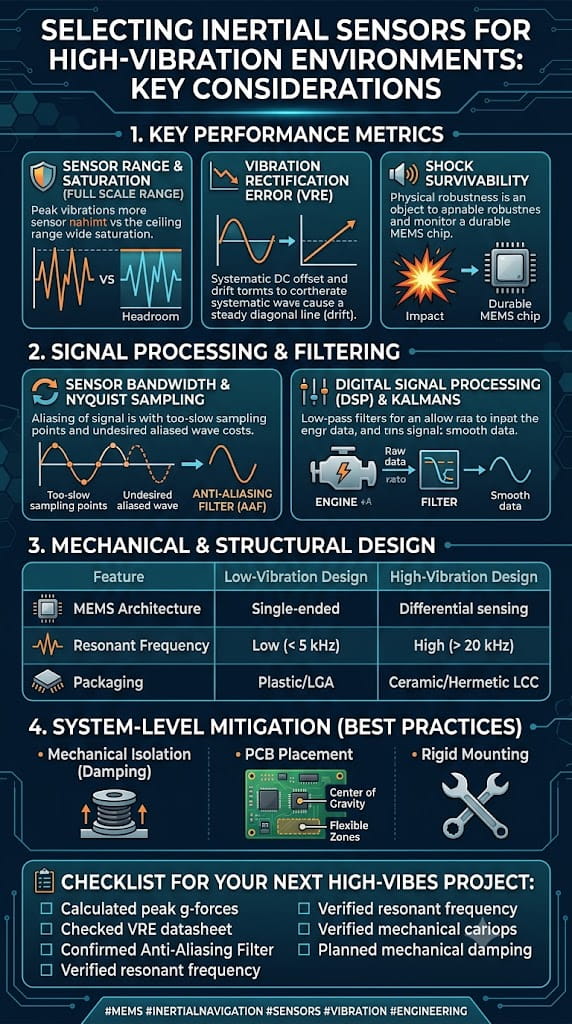

2. 振动干扰的本质及抗振策略
2.1. 了解振动整流误差 (VRE)
在高振动环境下，惯性测量单元 (IMU) 最常见的故障模式并非简单的“测量不准确”，而是“振动引起的偏置偏移”——这被称为振动校正误差 (VRE)。对于加速度计，传感器会因交流振动而产生意外的直流偏移；这种直流偏移在倾斜传感应用中尤其有害。对于陀螺仪，主要问题是重力敏感性，即线性振动通过设备的机械结构耦合，在陀螺仪的输出上叠加一个虚假的角速率信号。这些问题的综合影响范围很广，从姿态漂移到控制系统完全不稳定都有可能。2.2. 在硬件层面减轻振动
在选择产品时，应优先考虑具有硬件级抗振设计的惯性测量单元 (IMU)，而不是仅仅拥有亮眼规格参数的标准型号。以下抗振设计特性是关键的选择标准：
（1） 差分/闭环传感架构
采用差分陀螺仪架构的惯性测量单元（IMU）能够有效抑制线性加速度和机械振动的干扰。闭环微机电系统（MEMS）结构，结合MEMS元件和专用集成电路（ASIC）之间的独立温度补偿通道，也能显著提高抗振性能。
（2） 机械滤波器和抗振设计
一些工业级传感器集成了片上机械滤波器，用于衰减高频环境振动干扰。例如，村田制作所的SCA3400加速度计采用了一种“抗振设计”，能够抑制200 Hz以上的环境振动干扰。
（3） 物理隔离和加固包装
双层金属陶瓷外壳结合专用阻尼材料，可有效抑制机械噪声耦合。迈新民微电子的U4930采用密封金属外壳和专用阻尼材料，在抑制机械噪声干扰的同时，保持了IP67防护等级。
（4） 冗余传感器架构
双IMU冗余架构通过实时数据比较来补偿误差，进一步提高高振动环境下的输出可靠性。
2.3. 利用算法抑制振动噪声
即使选用最佳硬件，也无法完全消除振动噪声。可靠的抗振动解决方案通常会在算法层面集成降噪处理。
（1） 自适应带宽滤波
一种前沿方法是自适应数据预处理，即在姿态估计之前，通过正弦估计连续调整滤波带宽，以减轻振动和传感器噪声的影响。自适应卡尔曼滤波器模块可以动态调整噪声协方差矩阵，并根据外部振动频率自动优化权重，从而实现低至 0.008°/s/√Hz 的输出噪声密度。(2) 小波滤波与卡尔曼滤波相结合
研究表明，通过采用高斯加权移动平均滤波结合小波滤波进行初始噪声抑制，然后对去噪数据进行基于 PID 的融合，最后通过卡尔曼滤波进行进一步优化，振动噪声的标准偏差可以降低 93.83%。
（3） LMS 和扩展卡尔曼滤波器 (EKF) 方法
对于车辆车身等振动场景，可采用最小均方 (LMS) 方法进行前端预处理，以提高信噪比。随后，利用加速度计和陀螺仪的互补特性滤除陀螺仪偏置噪声，最后使用扩展卡尔曼滤波器进行最终滤波。四小时的现场实验结果表明，该方法能够显著降低车辆振动对惯性测量单元 (IMU) 的影响。
2.4 振动环境的关键选择标准
在选择设备时，应特别注意以下与振动相关的技术参数：
` 振动整流误差（VRE）/振动整流系数：这是振动抵抗力的最直接指标，通常以mg/g²为单位测量。数值越低，振动抵抗力越强。
` 抗振性能：以 grms 表示（例如，在 20 Hz–2 kHz 范围内 ≥20 grms 或 10 g RMS）。
` 带宽选择：选择与目标振动频率相匹配的带宽。过宽的带宽会捕获高频带内振动，导致更高的振动重复测量误差（VRE）。工业级惯性测量单元（IMU）通常会将输出带宽限制在 100–200 Hz，作为一种抗混叠设计措施。
` 抗冲击性：通常要求≥2000 g 或更高，以确保意外的严重冲击不会损坏 IMU。
3. 温度漂移补偿策略及精度
3.1. 温度对惯性测量单元（IMU）的影响有多大？
MEMS加速度计和陀螺仪的敏感结构（例如硅基微机械梁、质量块和电容板）会随着温度变化发生热胀冷缩。这会改变机械刚度和电容间隙，从而导致输出信号漂移。例如，硅的杨氏模量会随着温度升高而以约-60 ppm/°C的速率下降；在-40°C至85°C的温度范围内，陀螺仪的未补偿偏置漂移可达±10°/s量级。因此，在选择器件时，必须关注IMU在整个温度范围内的稳定性，而不仅仅依赖于室温下的性能指标。
3.2. 温度漂移补偿的技术方法
目前，温度漂移补偿主要有两种技术途径：
路径 1：硬件级温度补偿
这包括集成独立的温度传感器和补偿通道，以实时监测芯片内部的温度并校正输出。数字闭环系统用于实时校正漂移；例如，某些工业级加速度计的自补偿功能可以将温度漂移抑制到±0.003 mg/°C。晶圆级封装技术和高稳定性封装材料的选择有助于降低封装内部的热应力。
路径二：软件/算法级温度补偿
软件补偿依靠数学方法分析温度与MEMS陀螺仪输出数据之间的关系。它能够在不增加额外硬件成本的情况下确保输出精度，并具有简单、成本低、参数易于调整等优点。
主流方法包括多项式拟合、分段线性/分段拟合以及插值技术（例如拉格朗日插值）。这些方法的基本原理是通过建立温度与传感器误差之间的数学映射模型来预测和消除温度漂移。其核心概念是利用实验数据训练一个函数，该函数将温度（或温度变化率）映射到偏差或比例因子校正；在运行过程中，将当前温度输入到该函数中以计算补偿值，从而确保在整个温度范围内输出的稳定性。
3.3. 与温度漂移相关的关键选择指标
在选择过程中，应评估以下与温度相关的参数：
全温偏置稳定性：测量 -40°C 至 85°C 温度范围内的偏置变化，以 °/h 或 mg 表示。高质量的工业级 IMU 可实现 ≤150°/h 的全温偏置（对于陀螺仪）。
偏置温度系数：以mg/°C或°/h/°C表示；数值越低，性能越好。例如，加速度计的温度偏移为0.026 mg/°C，而陀螺仪的灵敏度温度变化仅为0.0013%/°C。
温度补偿方法：查看产品规格，看是否明确说明使用全温度范围校准和补偿算法。
工作温度范围：工业级通常为 -40°C 至 85°C，而要求更高的应用可能会将此范围扩展到 -55°C 至 125°C。
4. 选拔依据为绩效成绩
对于高振动工业运行条件，可采用以下性能等级框架作为选型参考：
选拔等级 | 关键振动和温度补偿特性 | 应用场景 |
高性能战术级 | VRE含量为0.03 mg/g²；抗振动能力为10 g RMS；校准温度范围为-40°C至71°C | 机器人技术、导航、稳定平台 |
工业通用级 | 工作温度范围：-40°C 至 85°C；温度漂移：0.026 mg/°C；容错设计 | AGV、农业机械、高精度GNSS |
嵌入式紧凑型 | 全温补偿； ≥20克均方根振动耐受性； ≥2000克抗冲击能力 | 汽车、航空、测量和制图 |
高可靠性/长寿命等级 | 十年漂移 <0.5 毫克；片上机械滤波器，用于抵抗振动（>200 Hz） | 桥梁监测、风力发电、高端设备 |
冗余双IMU等级 | 双IMU冗余；IP67防护等级；减震；0.5°/h偏置稳定性 | 卫星、航空测量、恶劣环境 |
概括
在为高振动工业环境选择惯性测量单元 (IMU) 时，必须考虑以下关键因素：
（1） 抗振性：重点关注 VRE（振动整流误差）、抗振等级、机械滤波器设计和算法降噪能力。
（2） 热漂移补偿：重点关注整个温度范围内的偏置稳定性、偏置温度系数、补偿算法和宽温度校准。
（3） 全面防护：注重抗冲击性、IP防护等级和冗余设计。
（4） 避免陷阱：仅依赖室温规格可能会产生误导；必须要求提供有关整个温度范围内 VRE 和性能的测量数据。
最终，选择合适的惯性测量单元 (IMU) 应基于对具体应用场景的精确理解——包括振动频谱、温度范围、精度要求和安装空间——以及与供应商的充分沟通，并在必要时使用原型进行实证验证。
留言
