光纤陀螺仪温度漂移问题分析及补偿方法

探究温度漂移对光纤陀螺仪（FOG）的影响、有效的补偿方法以及实验结果。了解三阶多项式模型如何将精度提高75%。

光纤陀螺仪（FOG）作为一种新型高精度角速率测量仪器，因其体积小、可靠性高、寿命长等优点，已被广泛应用于军事、商业和民用领域，展现出广阔的发展前景。然而，当工作温度波动时，其输出信号会发生漂移，显著影响测量精度，并限制其应用范围。因此，研究FOG的漂移规律并进行误差补偿，已成为提高其在不同温度环境下适应性的关键挑战。

温度对光纤陀螺仪的影响机制

光纤陀螺仪（FOG）是基于萨格纳克效应的光学陀螺仪，由光源、光电探测器、分束器和光纤线圈组成。温度会影响陀螺仪的精度，因为它会干扰内部组件的性能：

光纤线圈：作为核心部件，光纤线圈在相对于惯性空间旋转时会产生萨格纳克效应。温度扰动会破坏光纤陀螺仪的结构互易性，从而导致相位差误差。

光电探测器：环境温度变化会给探测器带来显著噪声，并产生与温度相关的暗电流。探测器的负载电阻也会受到温度的影响。

光源：光源的温度性能与萨格纳克相移的精度密切相关。不同温度下输出功率、平均波长和光谱宽度的变化会进一步影响陀螺仪的输出信号。

现有的温度漂移补偿方法

目前，缓解温度漂移主要有三种方法：

硬件温度控制装置：在光纤陀螺仪中添加局部温度控制系统可以实时补偿温度误差。然而，这会增加体积和重量，与小型化趋势相悖。

机械结构改进：诸如四极绕线法之类的技术可确保光纤线圈上的温度效应对称，从而减少非互易干扰。然而，残余漂移仍然会影响角速率检测。

软件建模补偿：建立温度补偿模型可以节省空间并降低成本，使其成为工程实践中的主流方法。

温度实验和建模分析

实验设计

测试在三个温度范围内进行：

0°C 至 20°C
-40°C 至 -20°C
40°C 至 60°C

热室的初始温度设定后保持4小时，然后以5℃/h的速率进行调节。记录陀螺仪输出数据。测试系统如图1所示，采样间隔为1秒，数据平滑处理时间为100秒。

主要发现

对输出曲线的分析表明：

陀螺仪输出随温度变化表现出明显的振荡。

产量曲线与温度变化率曲线呈现相同的上升或下降趋势。

温度漂移与内部温度及其变化率密切相关。

薪酬模式

开发了一种三阶多项式补偿模型，该模型考虑了以下因素：

温度因子模型：

Lout=L0+∑i=13ai(T−T0)i+∑j=13bjTjLout​=L0​+i=1∑3​ai​(T−T0​)i+j=1∑3​bj​Tj​

补偿后，偏差稳定性达到 0.0200°/h。

温度速率模型：
引入温度变化率项，将偏置稳定性提高到 0.0163°/h。

综合模型：
通过同时考虑温度及其变化率，偏差稳定性显著提高至 0.0055°/h，误差降低了 77%。

分部薪酬结果

针对不同的温度范围，采用了不同的补偿参数，结果如下：

补偿后，输出曲线的振荡幅度显著降低，变得更加稳定。三个温度范围内的平均误差降低了约75%。

结论与展望

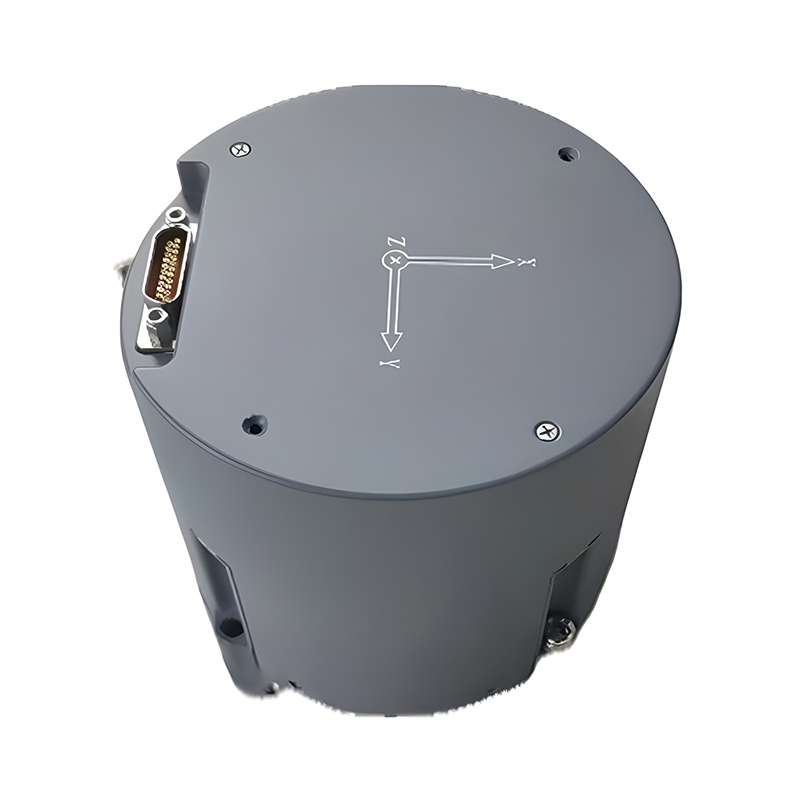

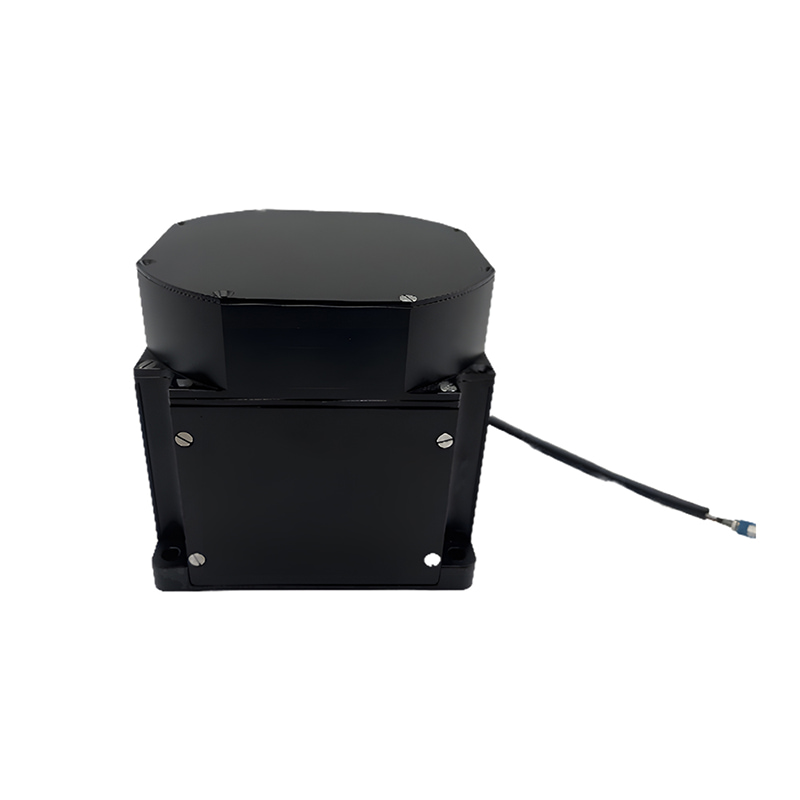

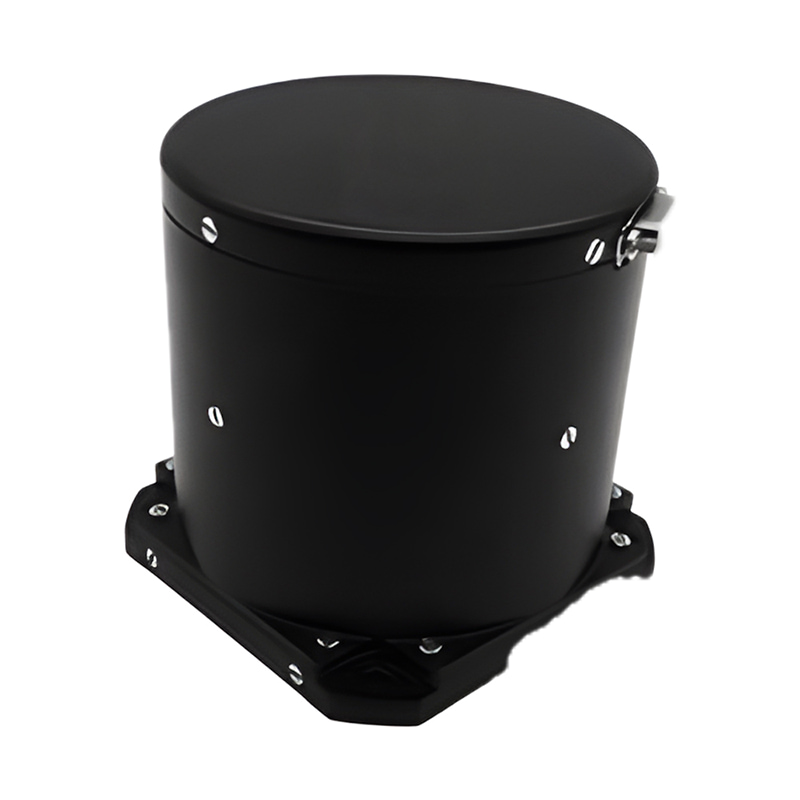

本文提出的三阶偏置温度补偿模型考虑了当前温度、初始温度偏差和温度变化率，实验证明该模型能够有效改善陀螺仪输出信号，显著提高精度。该方法可应用于Micro-Magic公司的U-F3X80、U-F3X90、U-F3X100、U-F100A和U-F300等光纤陀螺仪（FOG）型号。

然而，目前的研究仍存在一些局限性，例如温度历史数据不连续以及样本覆盖率不足。未来的研究应着重开发针对全温度范围内温度漂移的补偿方法。对于工程应用而言，软件建模补偿展现出巨大的潜力，有望成为兼顾精度和实用性的经济有效的解决方案。
