惯性航向参考系统（AHRS）在现代导航中的应用与发展

要点

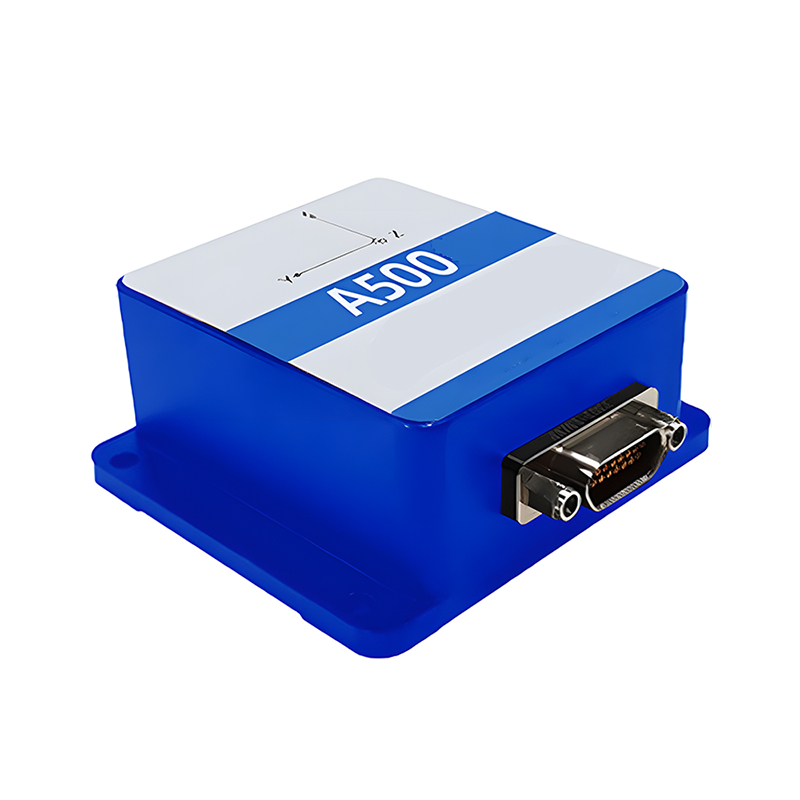

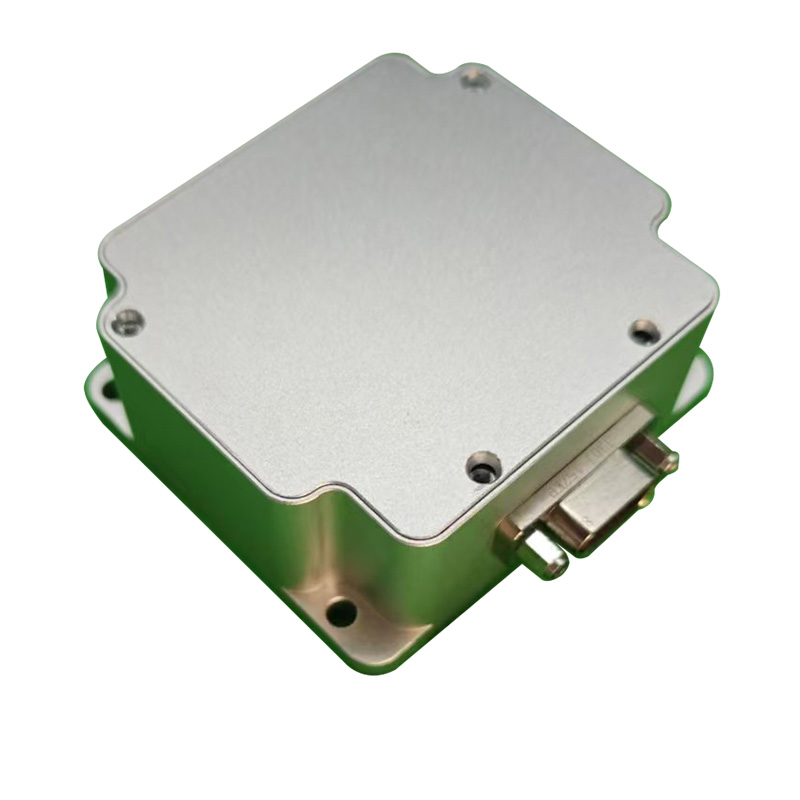

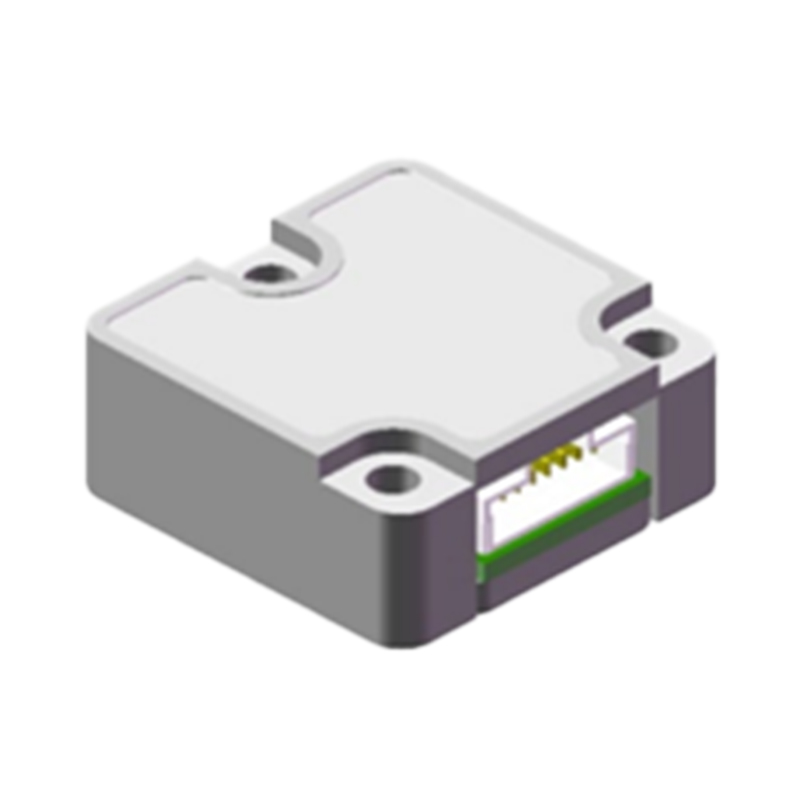

产品：姿态航向参考系统（AHRS）
特征：
• 提供实时姿态信息（俯仰角、横滚角、偏航角）
• 使用陀螺仪、加速度计和磁力计进行传感器融合
• 适用于动态环境的高精度和低延迟
• 使用卡尔曼滤波和互补滤波等算法进行数据融合
• 结构紧凑、重量轻，是航空航天、船舶和自主应用的理想之选

应用领域：
• 航空航天：监测飞机和无人机的飞行状态和稳定性
• 自动驾驶车辆：确保自动驾驶汽车的稳定导航
• 海洋：跟踪水下航行器和潜艇的姿态
• AR/VR：捕捉用户头部动作，打造沉浸式体验

优势：
• 实时导航的高精度和高可靠性
• 减少对人工监测和传统方法的依赖
• 可轻松与其他导航系统（如 GPS）集成
• 可在各种环境条件下工作（极端温度、振动等）
• 低功耗，高效节能，适合在动态环境下长时间使用

姿态航向参考系统（AHRS）广泛应用于航空航天、无人飞行器、海洋勘探和其他精密导航领域。其主要功能是通过测量飞行器或航天器的加速度和角速度，提供实时姿态信息（例如俯仰角、横滚角和偏航角），从而实现精确导航和控制。

1. AHRS的工作原理

姿态航向参考系统（AHRS）的核心组件通常包括陀螺仪、加速度计和磁力计。这些传感器提供实时数据，用于感知车辆的运动状态。陀螺仪提供角速度信息，加速度计测量加速度，磁力计则用于校准航向角。

在实际应用中，AHRS需要使用 传感器融合算法 结合来自不同传感器的数据，可以提供精确的姿态估计。常用的算法包括卡尔曼滤波和互补滤波。这些算法有助于校正传感器误差，并提供可靠的航向和姿态信息。

2. 姿态估计和数学模型

姿态航向参考系统（AHRS）的核心任务之一是姿态估计。姿态是指物体相对于地球参考坐标系的方向，通常用俯仰角、横滚角和偏航角三个角度表示。这些角度与惯性传感器的输出信号之间存在密切的数学关系。

设加速度计和角速度传感器的输出分别表示为 ，和 ,分别而言，姿态角的估计值可以使用以下公式计算：

（1）角速度与姿态角的关系
姿态角的变化可以根据角速度计算得出。角速度与姿态角的变化之间存在着密切的关系。 以及姿态角的变化率 由

在哪里 分别代表偏航角、俯仰角和滚转角。 是描述角速度到姿态角映射的雅可比矩阵。

（2）加速度与姿态角的关系

来自加速度计的加速度数据 ,以下公式将加速度数据与姿态角结合起来：,在哪里是描述本体坐标系和世界坐标系之间旋转的旋转矩阵。该矩阵允许将加速度数据从世界坐标系转换到本体坐标系。

（3）互补滤波器和卡尔曼滤波器

在实际应用中，姿态航向参考系统（AHRS）通常采用互补滤波器或卡尔曼滤波器来融合来自不同传感器的数据。互补滤波的基本思想是利用加速度计的低频数据和陀螺仪的高频数据来平滑姿态估计过程并降低噪声。

互补滤波器的公式为：

1.在哪里   是当前估计的态度， 是陀螺仪测得的角速度，  这是根据加速度计估计出的姿态，  是融合系数，  是时间间隔。

另一方面，卡尔曼滤波器利用预测和更新步骤来优化姿态估计，从而在动态环境中提供更准确的结果。

3. AHRS的应用

随着技术的不断发展，AHRS的应用领域不断扩展。以下是一些典型的应用：

• 航天在飞机、航天器和无人机（UAV）中，AHRS 是基本的姿态导航系统之一，用于实时监测飞行状态并确保飞行器的稳定性。
• 自动驾驶汽车在自动驾驶汽车中，AHRS 提供实时姿态信息，帮助车辆保持稳定的运动，尤其是在定位和控制至关重要的复杂环境中。
• 海洋勘探潜艇和水下机器人依靠 AHRS 获取水下导航的姿态数据，以确保正确的航向和定位。
• 增强现实和虚拟现实在 AR/VR 设备中，AHRS 用于捕捉用户的头部运动，从而实现沉浸式体验。

4. 未来发展趋势

随着微电子技术、传感器技术和数据处理能力的进步，AHRS系统的性能和应用前景不断提升。未来，AHRS有望在以下领域取得显著进展：

• 高精度传感器下一代高精度、低功耗传感器将进一步提升 AHRS 的性能，尤其是在恶劣环境下。
• 智能算法随着人工智能的发展，AHRS 将实现更智能的数据融合和姿态估计算法，提供更精确的导航支持。
• 多传感器融合未来，AHRS将越来越多地与GPS、视觉传感器和其他导航技术相结合，形成更全面、更可靠的导航系统。

5. 结论

作为导航定位技术的关键组成部分，姿态航向参考系统（AHRS）在各个领域发挥着日益重要的作用。随着技术的不断进步，AHRS将为精准导航提供更强有力的支撑，推动自动化和智能化的发展。通过深入了解AHRS的工作原理及其应用前景，我们可以更好地把握这项技术带来的机遇和挑战。
