产品：高精度微型MEMS寻北器
主要特点：
结论：MEMS 寻北器在设计上不断发展，像 NF1000 这样的型号已经适应了圆柱形，以满足石油测井等专业行业的需求。
作为测量正北方向与真北方向夹角的仪器，寻北仪能够在静态环境下提供精确的方位和姿态信息，在采矿、石油测井、船舶设备、隧道掘进等领域发挥着重要作用。如今，各行各业对寻北仪的尺寸和精度要求越来越高，因此寻北仪也朝着更高精度、更小巧化的方向发展。
首先，我将从基本的角度出发，重点介绍寻北系统的组成，以便大家能够更清楚地了解寻北器。
这款MEMS寻北器能够以完全自主的方式向运动物体提供航向信息，无需依赖卫星，不受气候影响，也无需复杂的操作。它不仅为计算机提供数据输出接口，还提供了良好的人机交互界面。
MEMS寻北器主要由惯性测量模块（IMU）和线路部分组成，其硬件框图如图1所示。惯性测量模块（IMU）由陀螺仪和旋转机构组成。电路部分主要由四块电路板组成，包括：电源板、控制板、功率放大器板和底板。表1列出了寻北系统的组成部件。
图 1 北方寻的器的硬件框图
表1 北方探测器的组成部分
MEMS寻北仪面板上有两根指示线：寻北指示线和电源指示线；两个按钮：寻北按钮和电源开关；一个五位七段数码管；一个保险丝；该设备通过两个连接器与外部连接：一个电源插座和一个通信接口插座。
寻北装置由惯性测量单元和算法组成，其原理与惯性导航系统相同，区别在于不同的算法构成不同的系统。因此，寻北系统也属于惯性导航系统。
惯性导航系统可以通过惯性测量组件测量位置信息、瞬时速度和加速度以及角速度，不受外部环境干扰，无辐射，且具有隐蔽性，能够持续提供航空、航天、导航和军事领域的位置、姿态角、线速度、角速度等参数信息。
惯性导航的基本原理如图2所示。图中所示坐标系为oxy，其中(x,y)表示瞬时位置。在惯性导航系统的平台上，速度Vx、Vy以及瞬时位置x和y通过计算机计算获得，其中x轴和y轴分别控制两个加速度计的测量轴，加速度计用于测量这两个轴的加速度。
图2 惯性导航的基本原理
在惯性导航系统中，地球表面被视为球面，则矢量位置用经度和纬度表示；如果 x 轴和 y 轴分别指向北方和东方，则矢量位置用经度和纬度表示：
其中 R 为地球半径；φ0 – 载体的初始纬度；λ0 – 载体的初始经度；
φ – 载体的地理纬度位置；λ – 载体的地理经度位置；
vx – 北行速度；vy – 东行速度。
惯性测量单元（也称惯性导航单元）由加速度计和陀螺仪组成。惯性导航系统由惯性测量单元、计算机和显示器三部分组成。三个加速度计分别测量飞机在横向、纵向和垂直三个方向上的加速度，而具有三个自由度的陀螺仪则测量飞机在纵向和垂直三个方向上的旋转。计算机计算飞机的速度和位置；显示器则显示各种导航信息数据。

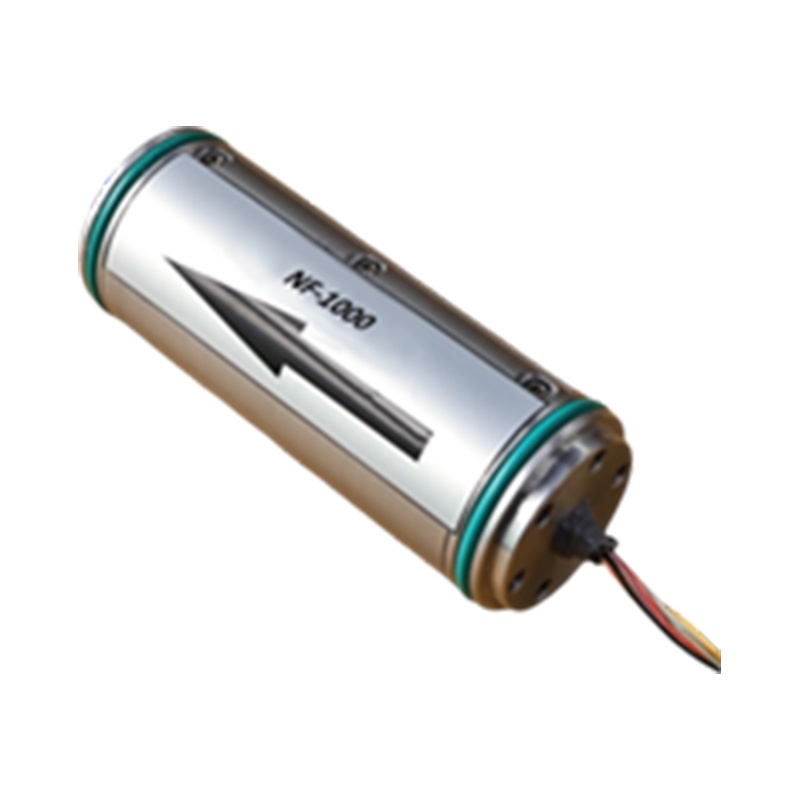

大多数寻北器呈立方体形状，但随着各行业需求的不断增长，寻北器的外观也在发生变化。例如，NF1000是一款专为石油测井、定向钻井和采矿设计的寻北器，其形状实现了重大突破，从立方体演变为圆柱体，能够更好地适应探头的形状。由于它是一款MEMS寻北器，因此内置了三轴MEMS陀螺仪和三轴MEMS加速度计。
希望通过本文，您能了解高精度微型MEMS寻北器的结构。如果您对寻北器有更多了解，请联系我们。
