全温域高精度标定：揭示FOG IMU误差建模与补偿算法的关键技术

探索光纤陀螺仪惯性测量单元 (FOG IMU) 在整个温度范围内的高精度校准。学习关键的误差建模技术、3D 双向速率/单位置校准以及分段线性插值 (PLI) 补偿，以提高无人机、自动驾驶车辆和机器人的导航精度。

FOG IMU 如何（惯性测量单元 基于 光纤陀螺仪如何在复杂温度环境下保持高精度？本文全面分析了其误差建模和补偿方法。

1. FOG IMU简介：飞行导航系统的“大脑”

在现代飞机，特别是小型旋翼无人机系统中，光纤陀螺仪惯性测量单元（FOG IMU）是导航信息和姿态测量系统的核心部件。基于萨格纳克效应的光纤陀螺仪具有精度高、抗冲击性强、响应速度快等优点，但其对温度变化的适应性较差。这容易导致飞行过程中动态环境剧烈变化时出现测量误差，从而影响整个导航系统的性能。

2. 误差来源：FOG IMU常见测量偏差分析

FOG IMU的误差主要可分为两类：
（1）角速度通道误差：包括安装误差、比例因子误差、零点偏差误差等。

（2）加速度通道误差：主要由安装误差、温度漂移和动态扰动引起。

这些误差在实际环境中会不断累积，严重影响飞行控制系统的稳定性和精度。

3. 传统校准方法的局限性

虽然传统的静态多方向标定和角速度方法可以部分解决误差问题，但它们在以下方面存在明显的不足：
（1）无法平衡准确性和计算效率
（2）不适用于全温度范围补偿
（3）动态扰动会影响校准的稳定性
这需要更智能、更高效的误差建模； 温度补偿机制.

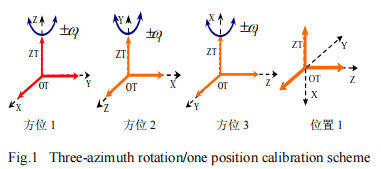

4. 全温度范围内三维正负速度/单轴姿态校准方法的详细说明

（1）多温度点精确校准
通过设置从 -10°C 到 40°C 的多个温度点，并在每个点进行三轴旋转校准，可以收集与温度相关的误差参数。
（2）三维正负速度法：精确模拟真实飞行条件
利用单轴速率转台和高精度六面体刀具，可以实现 X/Y/Z 轴方向的正负速度校准，增强系统对动态环境的适应性。
（3）单轴姿态稳定：快速捕获系统零点偏移
在保持静态状态的同时，记录不同温度下的初始偏移量，为后续误差建模提供精确的数据支持。

5. 分段 线性插值（PLI）：一种计算量低且精确的误差补偿工具

为了满足 FOG IMU 在整个温度范围内的误差补偿要求，本文提出了一种分段线性插值算法（PLI），该算法具有以下特点：
（1）计算量低：适用于资源有限的嵌入式导航系统
（2）强大的实时补偿能力：误差会随温度变化动态调整
（3）易于部署和升级
与高阶最小二乘法相比，PLI方案在保证补偿精度的同时，显著降低了系统的计算负担，使其适用于飞行中的实时计算场景。

6. 实际验证：在复杂飞行环境中表现出色

通过机载现场试验，该方法显著提高了系统在各种温度和动态扰动下的测量精度和环境适应性，为后续高性能小型旋翼飞行平台提供了坚实的导航基础。

7. 结论：掌握 FOG IMU 的误差建模和补偿是构建高可靠性飞行平台的关键。

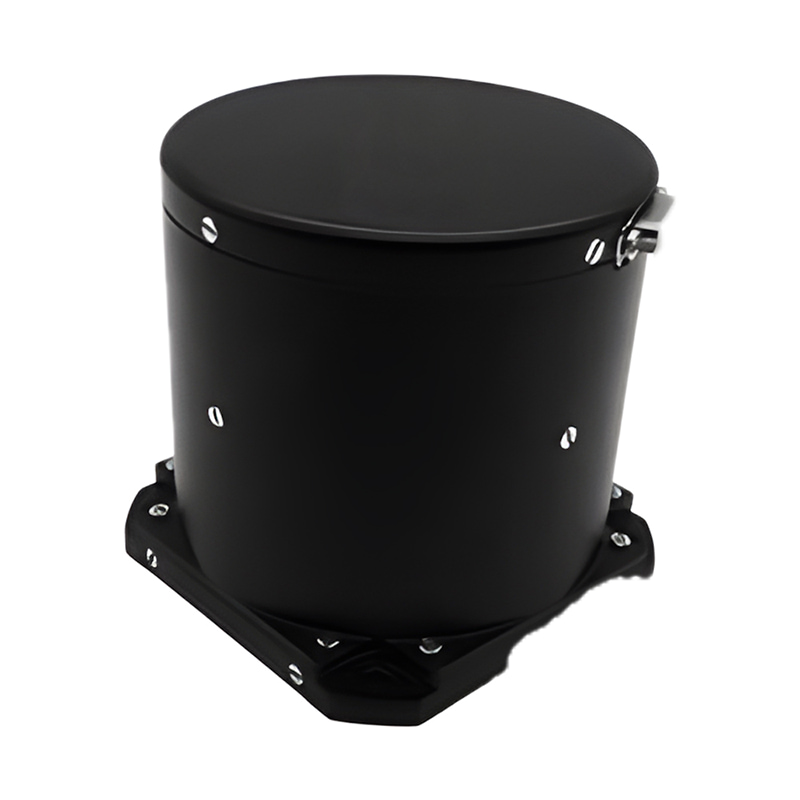

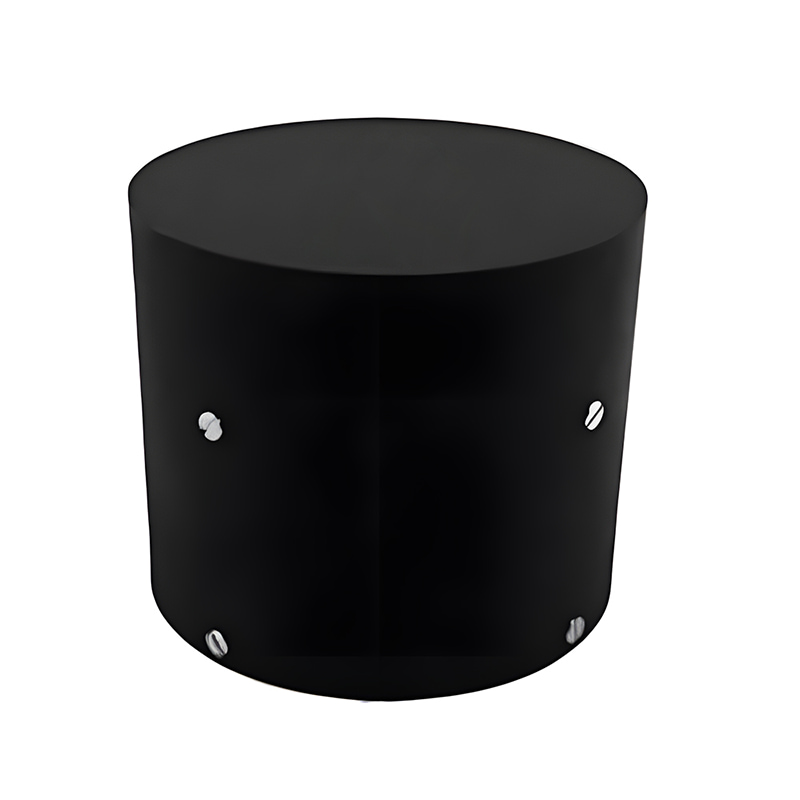

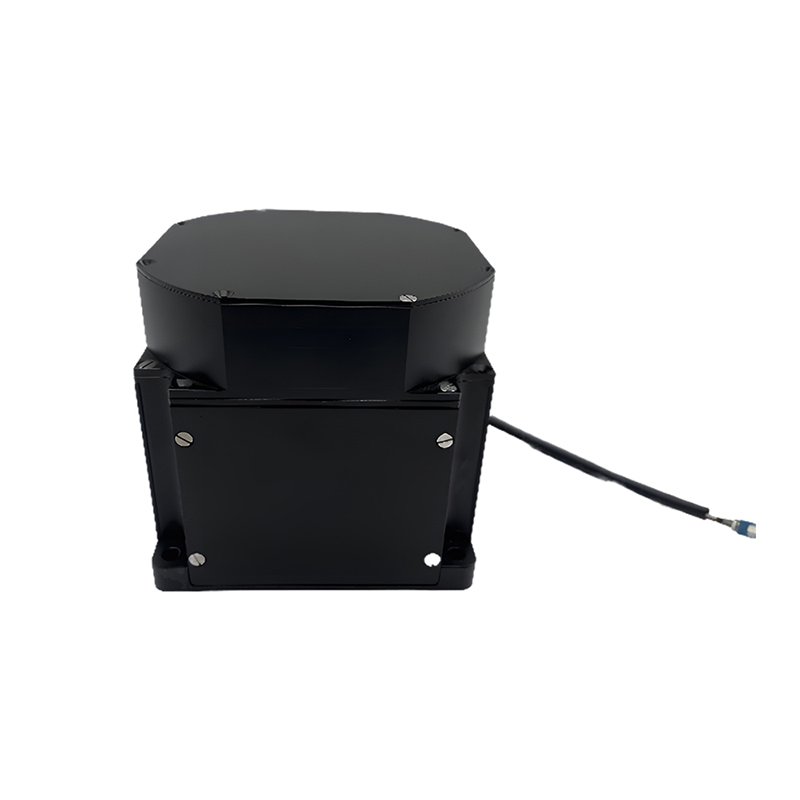

随着无人机和智能飞行系统的发展，对导航系统精度的要求日益严格。通过引入三位正负速度标定和分段线性插值补偿方法，可以显著提高光纤惯性测量单元（FOG IMU）在全温度范围和强动态环境下的适应性和精度。未来，这项技术有望在自动驾驶、机器人导航、高精度地图采集等领域发挥更大的作用。U-F3X80，U-F3X90, U-F3X100，和U-F300 我们可采用全温三位正负速率/单位置校准和PLI补偿方法。根据光纤陀螺仪和石英柔性加速度计的误差特性，建立了光纤陀螺仪惯性测量单元误差模型，并针对每个恒温点设计了三位正负速率/单位置校准方案。利用PLI算法实时补偿系统的零点偏差和比例因子温度误差，从而降低校准工作量和补偿算法的计算量，提高系统的动态性能、温度环境适应性和测量精度。
