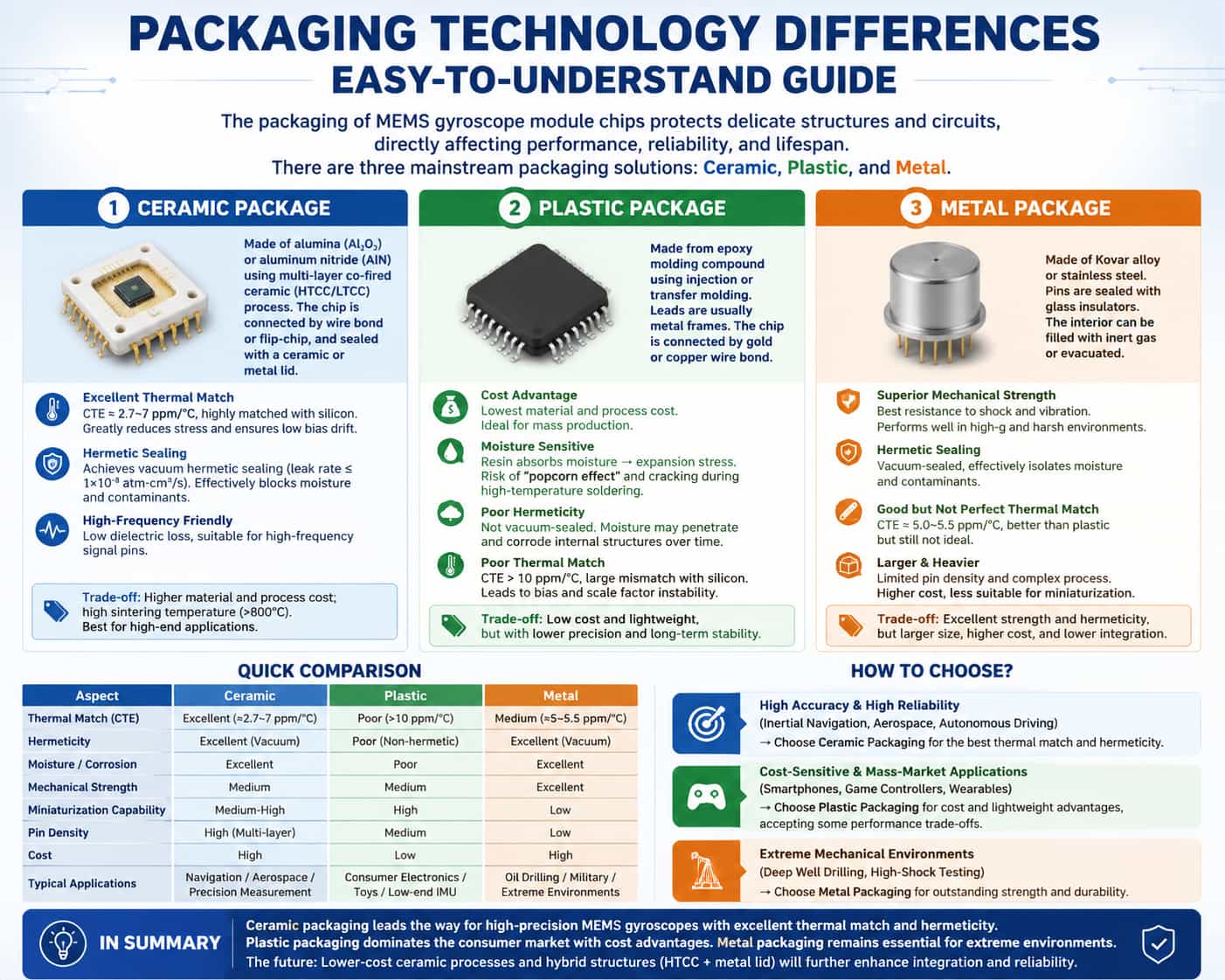

MEMS陀螺仪模块芯片的封装是指在晶圆级制造完成传感结构和信号处理电路之后，将单个芯片封装起来、布线并建立电气互连的完整过程。封装直接影响模块的热机械应力环境、气密性可靠性和信号完整性。目前，这些芯片的主流封装方案主要分为陶瓷封装、塑料封装和金属封装三大类。 三种包装方案的比较 （1） 陶瓷包装 氧化铝或氮化铝用作衬底和外壳材料。采用多层共烧陶瓷工艺（高温共烧陶瓷/低温共烧陶瓷）制造腔体和互连层；芯片通过引线键合或倒装芯片键合连接到内部焊盘，最后用陶瓷或金属盖密封。  热匹配：氧化铝的热膨胀系数 (CTE) 约为 6.0–7.2 ppm/°C，氮化铝的热膨胀系数约为 2.7 ppm/°C。这些数值与硅的热膨胀系数非常接近，可显著降低温度波动期间 MEMS 结构所承受的应力，并确保较低的零偏压漂移。 密封性：能够实现真正的密封（泄漏率≤1×10⁻⁸ atm·cm³/s），有效隔离水分和污染物，并提供优异的长期可靠性。 高频/低寄生效应：陶瓷材料具有低介电损耗，使其适用于高频信号引脚。 陶瓷封装的局限性包括材料和加工成本高、烧结温度高（>800°C）；它主要适用于高端应用。 （2） 塑料包装 封装体采用环氧树脂模塑料，通过注塑或传递模塑工艺制成。引脚通常采用金属引线框架，芯片与引脚之间的连接采用金线或铜线键合。 塑料包装具有显著的成本优势；其材料和加工成本远低于陶瓷或金属包装，因此适合大规模生产。塑料封装的缺点主要有三点。首先，树脂的热膨胀系数通常超过10 ppm/°C，导致与硅芯片存在显著的热膨胀系数不匹配；热应力会直接引起零偏压和比例因子的波动。其次，环氧树脂的亲水性使其在吸湿后产生膨胀应力；高温焊接过程中，这种膨胀应力会引发“爆米花效应”，导致封装开裂。此外，水分渗透会逐渐腐蚀内部结构，影响其长期可靠性。最后，塑料封装的密封性不足，无法进行真空密封，难以满足高精度应用对长期稳定性的要求。 （3）金属包装 这些封装采用科瓦合金（一种铁镍钴合金）或不锈钢制成的外壳。引线通过玻璃绝缘体与金属外壳绝缘和密封，内部可以填充惰性气体或抽成真空。 金属封装以其卓越的机械强度而闻名，在所有封装方案中拥有最佳的抗冲击和抗振动性能；它能够承受高过载和高冲击力等极端工作环境。此外，其密封性可与陶瓷封装媲美，有效阻隔水分和污染物，从而确保内部芯片的长期可靠性。金属封装的热膨胀系数 (CTE) 约为 5.0–5.5 ppm/°C；虽然优于塑料封装，但仍与硅芯片存在不匹配，这意味着热应力的影响不容忽视。此外，封装尺寸和重量相对较大，且引线密度有限，阻碍了小型化和高集成度模块的开发。其制造工艺复杂，总成本甚至可能超过陶瓷封装。加之整个行业向小型化发展的趋势，在 MEMS 陀螺仪领域，金属封装正逐渐被陶瓷封装解决方案所取代。 比较汇总表比较标准陶瓷包装塑料包装金属包装热兼容性（CTE）出色的 （≈2.7–7 ppm/°C)差（>10 ppm/°C）中等的 （≈5–5.5 ppm/°C)赫尔墨斯主义极佳（真空密封）差的（非密封的）极佳（真空密封）防潮/耐腐蚀性出色的贫穷的出色的机械强度中等的中等的出色的小型化能力中高高的低的铅密度高（支持多层布线）中等的低的成本高的低的高的典型应用导航/航空航天/精密测量消费电子产品/玩具/低端惯性测量单元石油钻探/军事/极端环境遴选建议 · 高精度、高可靠性领域（惯性导航、航空航天、自动驾驶）：陶瓷封装是最佳选择，可提供出色的热匹配和气密性。· 消费电子产品和对成本敏感的应用（手机、游戏控制器、可穿戴设备）：塑料包装在降低成本和减轻重量方面具有优势，尽管在精度方面存在一些权衡。· 极端机械环境（深井钻探、高冲击测试）：金属包装因其优异的机械强度而保持着小众市场。 总之，陶瓷封装凭借其热匹配和气密性的双重优势，已成为高精度MEMS陀螺仪模块芯片的主流技术方案；塑料封装凭借其成本效益在消费市场占据主导地位；而金属封装则主要应用于特殊领域。未来的发展趋势表明，陶瓷封装工艺的成本将持续降低，并向复合结构演进——将高温共烧陶瓷（HTCC）与金属盖相结合——以进一步提升集成度和可靠性，从而巩固其在高价值应用领域的核心地位。

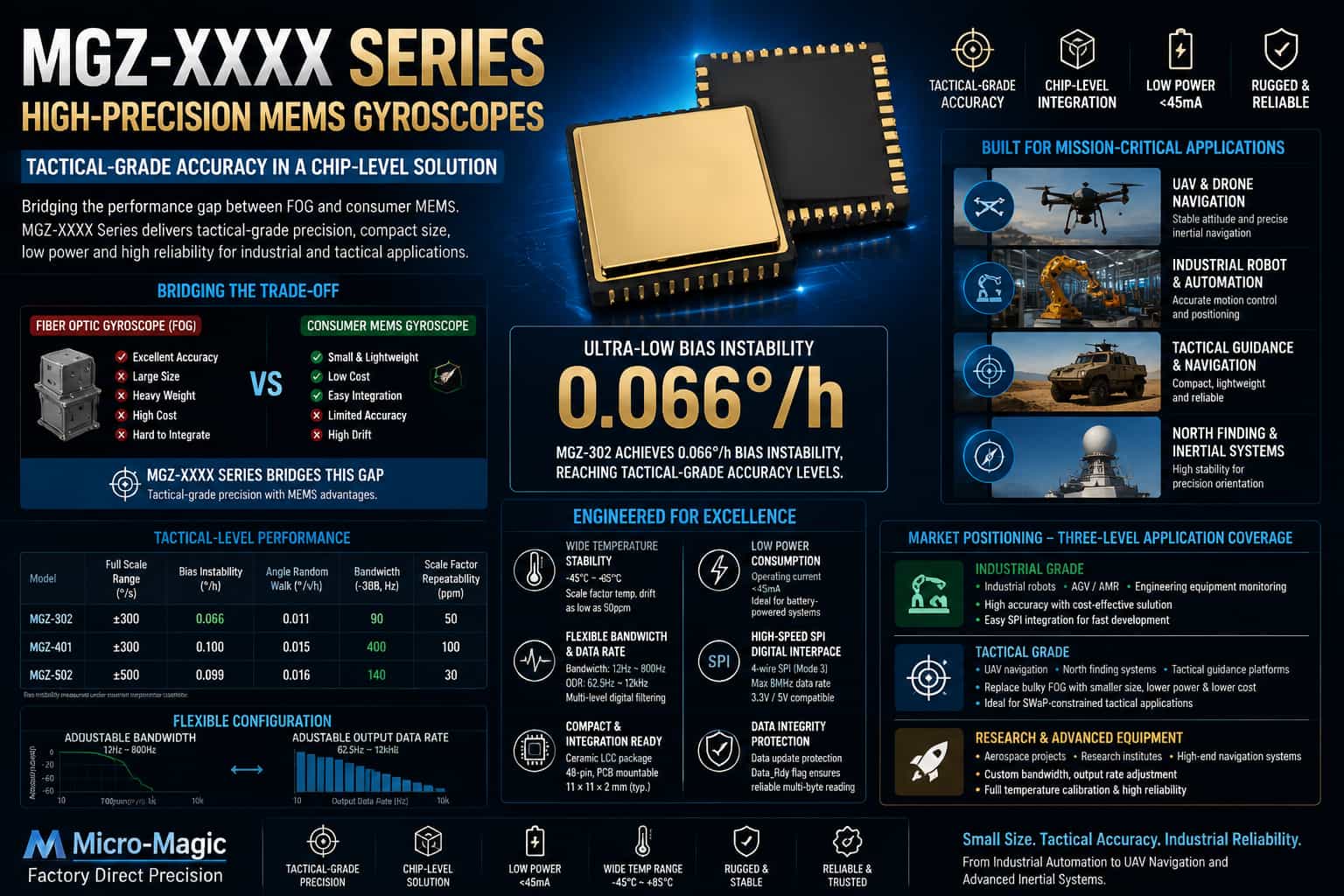

在选择惯性传感器时，工程师常常面临两难选择：光纤陀螺仪虽然精度高，但体积庞大、重量重（通常达数百克）、价格昂贵（起价数万元），难以集成到无人机和机器人等紧凑型平台上。另一方面，消费级MEMS陀螺仪虽然尺寸和成本合适，但其偏置稳定性（通常为每小时几度到几十度）会导致在工业级姿态控制或战术级导航场景中误差快速累积，无法满足性能标准。造成这种选择的根本原因在于这两种技术方案之间长期存在的性能差距：高精度方案笨重且成本高昂，而轻量化方案精度不足，长期以来一直缺乏能够有效平衡这两种要求的芯片级解决方案。MGZ-XXXX系列高精度MEMS单轴陀螺仪芯片正是为了弥合这一差距而设计的。 1. 产品定位：芯片级、战术级精度 MGZ-XXXX 系列产品定位明确，旨在为需要战术级或工业级精度但又无法承受光纤陀螺仪的尺寸和成本的项目提供芯片级解决方案，该方案可直接集成到电路板上。该系列产品采用高性能MEMS振荡结构和低噪声信号链设计，将关键性能指标提升至战术级应用水平。以MGZ-302和MGZ-502等代表性型号为例：模型测量范围（°/s）偏差不稳定性（°/h）角度随机游走（°/√h）带宽（-3dB，Hz）比例因子重复性（ppm）MGZ-302±3000.0660.0119050MGZ-401 0.10.015400100MGZ-502±5000.0990.01614030偏置不稳定性是衡量陀螺仪在恒温条件下输出漂移幅度的关键参数。MGZ-302 的偏置不稳定性仅为 0.066°/h，稳居战术级精度范围，性能与国际领先竞争对手持平甚至更优。MGZ-401 则进一步将带宽扩展至 400 Hz，并将群延迟降低至 1.1 ms，使其能够在高频动态响应场景中捕捉快速姿态变化。 同时，该系列产品保留了MEMS技术固有的核心优势：· 尺寸：48引脚陶瓷LCC封装，适合直接PCB表面贴装。· 功耗：正常工作电流

光纤陀螺仪的抗振设计是一个典型的工程优化问题，需要机械结构、光路设计和信号处理等方面的协同努力。目前主流的解决方案是通过物理隔离振动、抑制光路中的误差源以及利用算法滤除残余噪声，从而形成完整的抗振系统。 在光源和光纤线圈层面，通过采用四极对称绕线、低应力绕线技术，并优化粘合剂的选择和固化工艺，来优化光纤线圈的设计，从而提高线圈的刚度和抗变形能力。 在内部结构设计和封装层面，采用低热膨胀系数、高刚度的材料（例如陶瓷和殷钢）制造线圈骨架和光学平台，并优化光学元件（光源、耦合器、调制器、探测器）的安装方式以减少微位移。同时，在陀螺仪的关键敏感内部元件（例如光纤线圈）周围设计局部阻尼结构（例如橡胶垫、硅胶填充）或微振动隔离器。 在信号处理层面，采用主动温度控制来稳定光源和关键光学元件的温度，从而降低温度漂移。闭环反馈控制经过优化，以增强控制回路的稳定性和抗干扰能力。采用数字滤波技术，例如针对特定振动频率设计的陷波滤波器或自适应滤波器，来抑制信号处理过程中的振动噪声。此外，通过误差建模和补偿，建立振动（加速度、频率）与输出误差之间的数学模型（例如，多项式、神经网络），以实现输出的实时补偿。

随着工业自动化、无人机和机器人控制等技术的飞速发展，系统对运动传感器件提出了前所未有的严格要求。传统陀螺仪在超高速、高动态运动场景下常面临量程不足、精度降低、响应延迟等技术瓶颈，成为制约高端设备性能突破的关键因素。近日，Micro-Magic正式发布了M-QMG07系列单轴MEMS陀螺仪。该陀螺仪拥有高达±4000°/s的超大动态范围和≤3°/h的优异偏置稳定性，为高速、高精度运动控制开辟了全新的技术前景。M-QMG07系列的核心突破在于其将超宽量程覆盖范围与军用级测量精度完美融合。该系列提供±500°/s至±4000°/s的多种量程选择，能够全面捕捉从精密仪器中的微振荡到高速飞机的剧烈机动等全频段的角运动。至关重要的是，在实现如此超宽量程的同时，它还保持了业界领先的精度指标：室温下零点偏差稳定性优于3°/h，比例因子非线性低于100ppm，以及在整个温度范围内均表现出色，即使在复杂的热环境和振动条件下，也能确保稳定可靠的数据输出。 该系列陀螺仪传感器为高速工业机器人、高端伺服系统、高机动性无人机和精密稳定平台等应用带来了革命性的改进。例如，高速并联机器人在执行分拣和包装任务时，机械臂的关节加速度极高，而传统陀螺仪由于量程限制容易出现信号截断，导致控制振荡甚至不稳定。M-QMG07 的超大量程能够无失真地响应高达每秒数千度的瞬时角速度变化，为实时运动规划和振动抑制提供真实连续的数据基础。同时，其高零偏稳定性显著降低了长时间运行过程中的姿态漂移，有助于实现更高的重复定位精度和作业一致性。 在无人机领域，无论是竞速无人机在弯道上的极端偏航，还是工业无人机在强湍流中的快速稳定，都对陀螺仪的量程和动态响应提出了极高的要求。M-QMG07不仅能够完整捕捉±4000°/s的瞬时角速度，其带宽还可配置至100Hz以上，并具备亚毫秒级的响应能力，确保飞行控制系统能够实时感知并补偿每一个高频扰动，从而显著提升飞行稳定性、控制精度和抗环境干扰能力。 为了实现如此卓越的性能，M-QMG07 采用全硅 MEMS 电容式传感结构和定制的低功耗信号处理 ASIC，在 5V 电源供电下，典型功耗不超过 90mW。该产品采用坚固的 LCC20 陶瓷封装，具有优异的抗机械冲击和抗振动性能，并支持 -45℃ 至 +85℃ 的宽温工作范围。通过标准的 SPI 接口和可编程滤波器，用户可以灵活配置数据输出模式和带宽，实现系统级噪声优化和动态性能调节。 目前，M-QMG07系列芯片可提供工程样品和全面的技术支持。随着该芯片在多个领域的逐步应用，高速运动控制的技术边界有望进一步拓展，助力下一代智能系统实现更加敏捷、精准、稳定的运动性能。

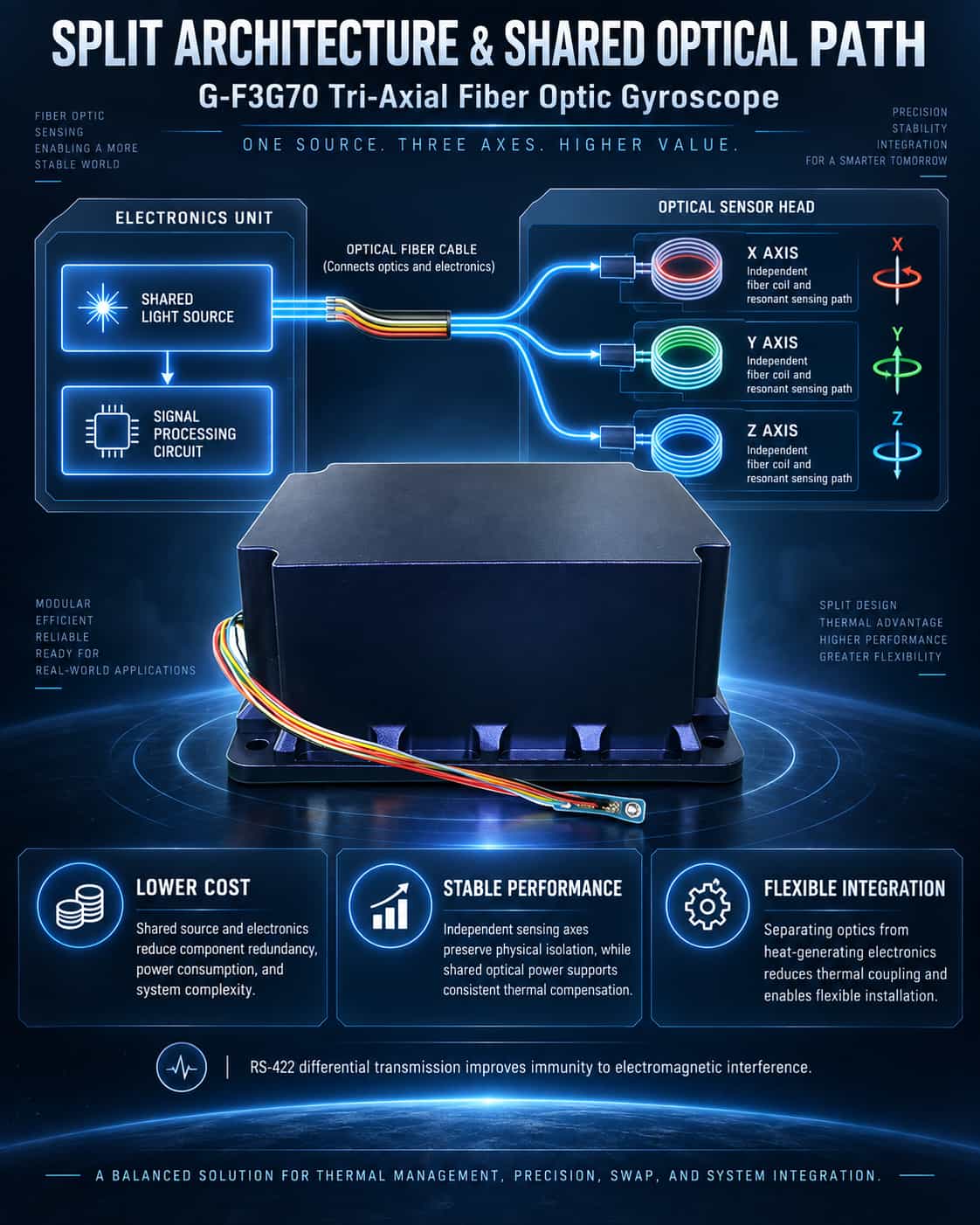

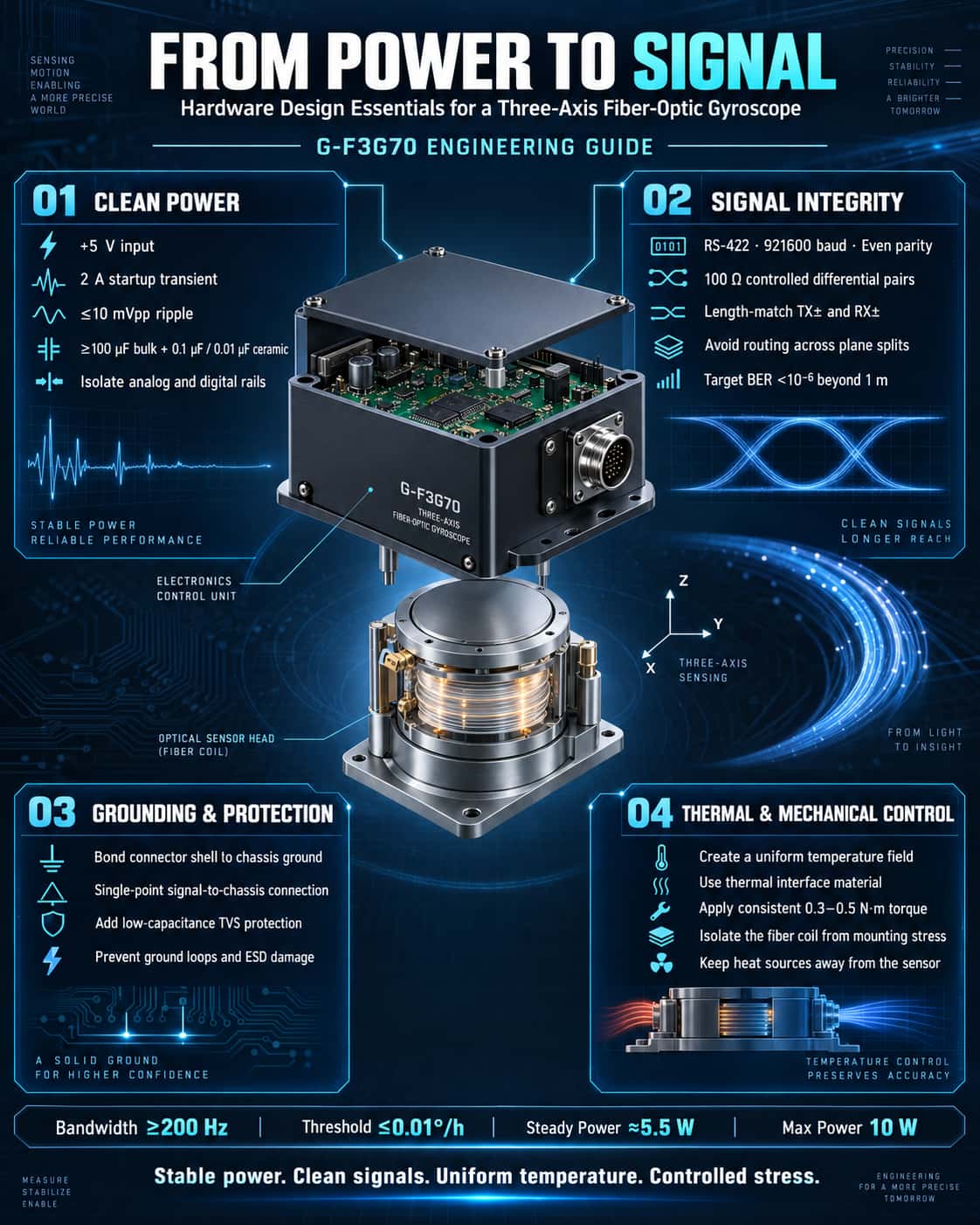

光纤陀螺仪数据采集系统的设计重点在于如何从噪声中提取微弱的角速度信号，并实现高精度、高同步性的数字转换。目前主流的技术方案采用“FPGA+DSP”架构，以满足前端高速数据采集和后端复杂信号处理的需求。 整个系统架构通常由四层组成：传感器前端、信号调理与采集层、核心数据处理层以及通信与电源管理层。对于三轴集成系统，需要同步采集来自三个正交方向的信号。 在硬件设计方面，前端采用精密信号调理电路（放大、电平转换）以匹配ADC的输入范围。选用高分辨率Σ-Δ ADC以确保精确采集微弱信号。FPGA负责多轴同步触发和数字解调，而DSP则执行闭环控制、误差补偿和捷联惯性导航算法。通信接口支持RS-422、CAN等，并包含PPS（每秒脉冲）同步功能。 在软件算法方面，采用了一种数字闭环阶跃波调制技术，通过Y型波导施加反馈相位，显著提高了动态范围和线性度。同时，集成了动态电压补偿、振动抑制和参考通道噪声抑制等算法，有效消除了温度漂移和光源强度噪声。数据处理流程包括初始化校准、同步采样、计算补偿和积分输出，最终数据根据通信协议进行打包并传输至上位机。 该系统设计兼顾了高精度、高同步性和强抗干扰能力，使其适用于对动态响应和稳定性要求严格的导航应用场景。

光纤陀螺仪的抗振设计是一个典型的工程优化问题，需要机械结构、光路设计和信号处理等方面的协同努力。目前主流的解决方案是通过物理隔离振动、抑制光路中的误差源以及利用算法滤除残余噪声，从而形成完整的抗振系统。 在光源和光纤线圈层面，通过采用四极对称绕线、低应力绕线技术，并优化粘合剂的选择和固化工艺，来优化光纤线圈的设计，从而提高线圈的刚度和抗变形能力。 在内部结构设计和封装层面，采用低热膨胀系数、高刚度的材料（例如陶瓷和殷钢）制造线圈骨架和光学平台，并优化光学元件（光源、耦合器、调制器、探测器）的安装方式以减少微位移。同时，在陀螺仪的关键敏感内部元件（例如光纤线圈）周围设计局部阻尼结构（例如橡胶垫、硅胶填充）或微振动隔离器。 在信号处理层面，采用主动温度控制来稳定光源和关键光学元件的温度，从而降低温度漂移。闭环反馈控制经过优化，以增强控制回路的稳定性和抗干扰能力。采用数字滤波技术，例如针对特定振动频率设计的陷波滤波器或自适应滤波器，来抑制信号处理过程中的振动噪声。此外，通过误差建模和补偿，建立振动（加速度、频率）与输出误差之间的数学模型（例如，多项式、神经网络），以实现输出的实时补偿。

在精密惯性测量领域，技术创新和系统兼容性正成为推动行业发展的双引擎。近日，Micro-Magic公司推出了M3G-210/220高精度三轴惯性测量仪。 MEMS陀螺仪凭借其卓越的技术性能和高度兼容的设计理念，与 Sensonor 的 STIM200/202 完全匹配，为工业和研究应用提供新的解决方案。 M3G-210/220陀螺仪在技术性能方面具有显著优势，零点偏差不稳定性可达0.1°/h，角度随机游走控制在0.1°/√h以内，且在-40℃至+80℃的工作温度范围内均能保持稳定的测量精度。该产品采用坚固的铝合金结构设计，能够适应振动、冲击等复杂的工作环境。其内部采样率高达2000Hz，信号带宽超过200Hz，能够精确捕捉快速的动态变化。 值得注意的是，M3G-210/220 在设计时充分考虑了系统集成的便捷性。其机械尺寸和接口设计与业界广泛使用的 STIM200/202 解决方案完全兼容，包括相同的外部规格、匹配的安装孔位置以及标准化的 15 针 Micro-D 连接器布局。这种物理兼容性使得现有系统无需进行任何机械改造即可升级或更换设备。 在通信协议方面，该产品提供多种工作模式，其中经过专门优化的STIMGYRO-90模式可在数据格式、指令集和工作状态方面与STIM200/202系统实现完全集成。同时，该产品还支持多种自定义通信协议，为用户提供灵活的系统集成方案。该设备保留了外部触发输入和时间同步信号输出等专业功能，并具备完善的系统自监控和状态报告机制。 从技术架构角度来看，M3G-210/220 体现了一种全新的传感器设计理念。在提升核心性能指标的同时，它充分尊重现有技术生态系统，并通过兼容性设计降低了系统集成门槛。这种设计理念使得该产品能够快速集成到各种惯性测量系统中，从精密光学稳定平台到运动控制装置，从科研实验设备到工业检测系统，展现出广泛的应用潜力。 技术创新与系统兼容性之间的平衡是高端测量设备发展的重要方向。M3G-210/220在这方面的实践表明，通过精心设计，性能提升与系统适配可以有机地融合在一起。随着测量技术在各个领域的应用不断深入，这种兼具卓越性能和良好兼容性的解决方案将为系统集成商和终端用户带来更多选择。 目前，该产品已开始在重点领域为用户提供服务，其在实际应用中的性能值得进一步关注。在技术进步与系统兼容性并重的发展趋势下，此类产品的推出为惯性测量技术的应用拓展提供了新的契机。

在全球无人系统向智能化、集群能力和高精度发展的关键阶段，核心传感器的性能已成为制约系统能力提升的关键瓶颈。近日，惯性传感器领先设计和制造商Micro-Magic正式发布了新一代…… 战术级单轴MEMS陀螺仪传感器系列该产品系列针对与无人机、无人地面车辆、无人水面艇、无人水下航行器以及各种机器人平台的深度集成进行了优化，旨在为下一代高动态、高自主无人系统提供强大而精确的运动传感基础，从而确保其在复杂环境中稳定运行并进行智能决策。 新发布的芯片系列涵盖多种型号，包括MG-101/102、MG-401系列、MG-501系列、MG-2001和MG-4001/4002。该系列芯片采用一体化微型陶瓷封装（10×10×3.5毫米，重量仅1.5克），并具备全数字输出，可提供从超高精度到超宽动态范围的全面解决方案。其技术规格直接满足各种场景下无人系统的严苛要求：无论是竞速无人机高达±4000°/s的极限机动，还是水下潜水器在数十小时内±100°/s范围内的微小角速度稳定测量，亦或是无人车辆在崎岖地形中承受持续冲击和振动时所获得的可靠、精确的角速度数据，该系列芯片都能胜任。在全球无人系统向智能化、集群能力和高精度发展的关键阶段，核心传感器的性能已成为制约系统能力提升的关键瓶颈。近日，惯性传感器设计与制造领域的领先企业Micro-Magic正式发布了新一代战术级单轴MEMS陀螺仪传感器系列。该产品系列针对与无人机（UAV）、无人地面车辆（UGV）、无人水面艇（USV）、无人水下航行器（UUV）及各种机器人平台的深度集成进行了优化，旨在为下一代高动态、高自主无人系统提供强大而精确的运动传感基础，从而确保其在复杂环境中稳定运行并进行智能决策。  新发布的芯片系列涵盖多种型号，包括MG-101/102、MG-401系列、MG-501系列、MG-2001和MG-4001/4002。该系列芯片采用一体化微型陶瓷封装（10×10×3.5毫米，重量仅1.5克），并具备全数字输出，可提供从超高精度到超宽动态范围的全面解决方案。其技术规格直接满足各种场景下无人系统的严苛要求：无论是竞速无人机高达±4000°/s的极限机动，还是水下潜水器在数十小时内±100°/s范围内的微小角速度稳定测量，亦或是无人车辆在崎岖地形中承受持续冲击和振动时所获得的可靠、精确的角速度数据，该系列芯片都能胜任。MG401M-QMG07M3G-220

 近日，惯性技术解决方案供应商Micro-Magic公司正式发布了新一代环形激光陀螺仪系列产品。作为战略导航和高精度惯性测量应用领域的新力作，该系列产品的推出标志着公司在高精度、高可靠性惯性传感领域又取得了重大突破，旨在满足航空航天、国防科技、高端工业等领域日益增长的战略导航性能需求。 GR系列RLG产品融合了先进的激光光学技术和成熟的温度控制工艺，具有高稳定性、宽动态范围和优异的抗干扰性能。它具有启动速度快、比例因子稳定等优点，即使在极端温度（-40℃至+70℃）和强振动环境下也能保持稳定的输出。它不仅满足传统惯性导航系统对精度和可靠性的严格要求，也为新一代高动态平台提供了可靠的角运动感知能力。 在长航时无人机、卫星姿态控制、舰船惯性导航系统和导弹制导等战略导航应用中，GR系列RLG产品凭借其低零点偏差误差和高重复性，能够有效提升系统在复杂环境下的自主导航和姿态控制精度。同时，其紧凑的结构设计和轻量化的机身使其非常适合空间受限的高集成平台。 GR系列推出了四款产品（G-R30、G-R50、G-R70、G-R90），分别基于不同的性能指标，以满足客户在不同应用场景下的需求。Micro-Magic的技术总监表示：“GR系列RLG不仅仅是一款产品，更是我们对客户在战略应用领域所面临挑战的深刻理解的回应。我们坚信，凭借其卓越的精度、强大的环境适应性和出色的可靠性，GR系列产品将成为我们合作伙伴在高端导航和自主系统创新方面最值得信赖的核心组件之一。”

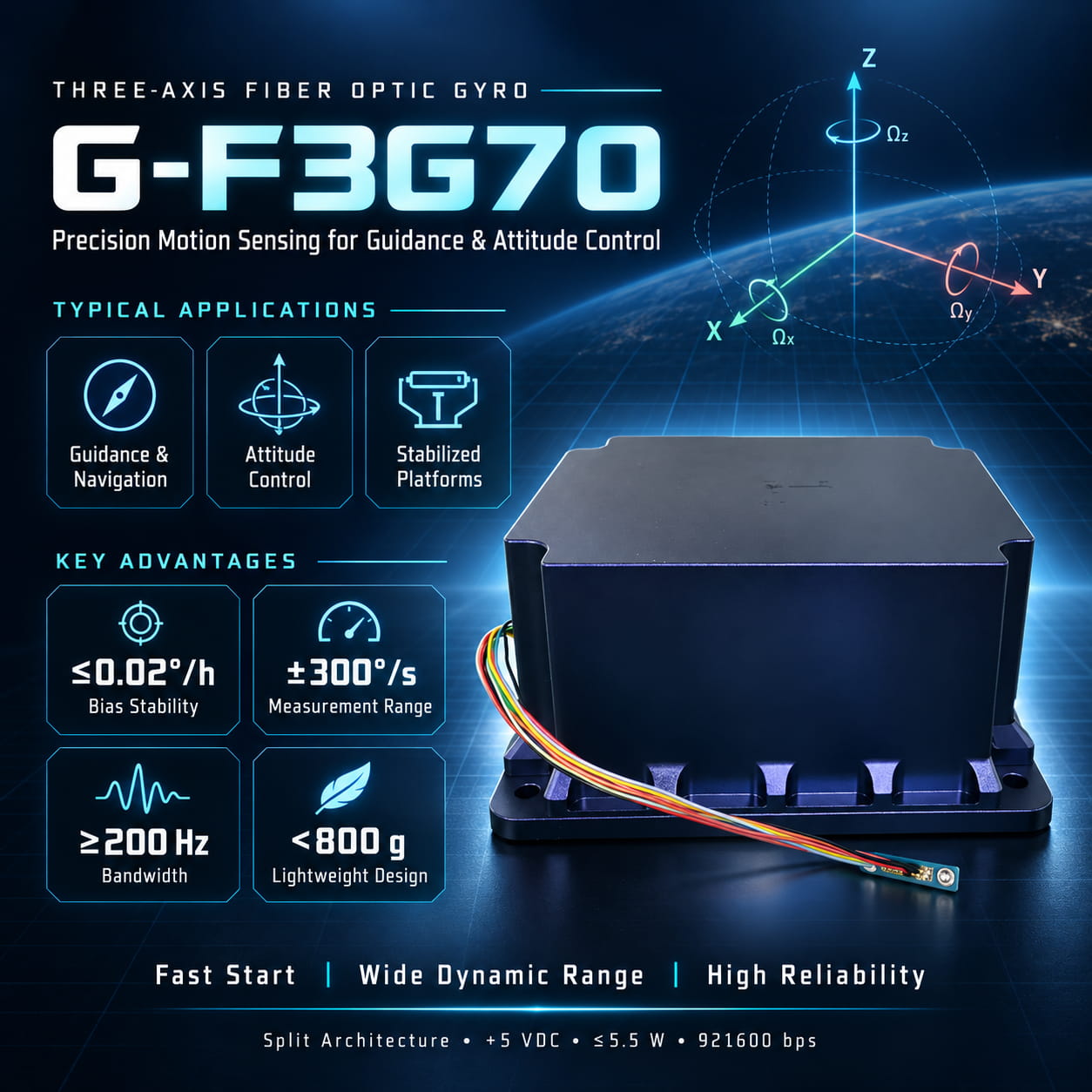

文章内容快速预览 在现代导航技术领域，精度和可靠性至关重要。无论是军事防御系统、航空航天飞行器、海洋船舶还是自主航行器，都需要高精度的导航解决方案。在众多导航传感器中，光纤陀螺仪（FOG）凭借其独特的优势，已成为精密导航系统的核心部件。光纤陀螺仪由激光光源、光纤线圈、耦合器和光电探测器组成，其工作原理基于萨格纳克效应。激光被分成两束光，分别沿顺时针和逆时针方向在光纤线圈中传播。当系统静止时，两束光同时返回并发生相消干涉；当系统旋转时，两束光会产生相位差，通过检测该相位差，即可精确测量旋转角速度。 光纤陀螺仪的技术特点 1.       高精度和高稳定性： 光纤陀螺仪没有机械旋转部件，避免了磨损和 传统机械陀螺仪存在漂移问题，且测量精度极高。 精度和长期稳定性。现代高精度光纤陀螺仪的漂移可低于 0.001/小时。2.       快速响应由于采用了光学测量原理，光纤陀螺仪具有极快的测量速度。 响应速度快，能够实时检测瞬时角度变化，这对于……至关重要 对高速运动物体进行精确控制。3.       强大的抗干扰能力光纤陀螺仪具有很强的抗电磁干扰、抗振动和抗噪声能力。 冲击力强，使其适用于航空航天、军事等恶劣环境。 以及其他应用。4.       使用寿命长，无需维护由于采用了无活动部件的设计，光纤陀螺仪的使用寿命极长。 使用寿命通常可达10年或更久，且维护需求极低，大大降低了…… 使用成本。5.       宽动态范围现代光纤陀螺仪能够测量从 0.001°/h 至 1000 °/s，涵盖从极低到极低的各种测量需求 达到超高速。 光纤陀螺仪的主要应用领域 1.              航空航天领域光纤陀螺仪是飞机、航天器及其他飞行器导航制导系统的核心部件，用于精确测量飞行器的姿态、角速度和航向，确保飞行安全和精确导航。在卫星、火箭及其他航天器的姿态控制系统中，光纤陀螺仪用于姿态稳定、定向和控制，以确保航天器在太空中的姿态稳定。在火箭发射场景中，它用于跟踪和测量火箭的发射轨迹，以确保发射精准。2.              军事领域 在导弹制导中，光纤陀螺仪是导弹制导系统的重要组成部分，用于提供精确的姿态和方向信息，确保导弹命中目标的精度。在坦克和装甲车等军用车辆上，光纤陀螺仪用于提供姿态和方向信息，以辅助导航、控制和炮兵瞄准。在潜艇导航中，潜艇惯性导航系统提供精确的位置和姿态信息。3.              其他应用领域光纤陀螺仪可用于船舶导航，提供精确的航向、姿态和角速度信息，用于船舶导航和控制。在石油勘探和矿产勘探等领域，光纤陀螺仪用于测量地面的倾角和位移，用于地质勘探和钻井导向。例如，在定向钻井作业中，光纤陀螺仪用于测量钻头的精确方位角和倾角，有助于实现复杂的井眼轨迹控制。在工业自动化领域，光纤陀螺仪用于机器人的姿态控制和运动跟踪、精密仪器的定位和控制等。光纤陀螺仪的发展 1.              集成和小型化 随着微光学和集成光学技术的发展，光纤陀螺仪正朝着小型化和低功耗的方向发展，使其更适用于便携式和嵌入式系统。作为中国领先的惯性传感器设计和制造商，杭州麦新敏微科技股份有限公司开发了一系列集成光纤陀螺仪产品（G-F50、G-F70、G-F80、G-F98、G-F120），以满足不同客户的需求。2.              多轴集成传统的单轴光纤陀螺仪正在向双轴、三轴集成式惯性测量单元（IMU）发展，为运动信息测量提供更完整的解决方案。Micro-Magic Inc. 提供 G-F2X70、G-F2X64 系列双轴光纤陀螺仪产品以及 G-F3X35、G-F3G70、G-F3G90、G-F3X112 系列三轴光纤陀螺仪产品。3.              绩效改进通过改进光纤材料、优化光学设计以及采用数字信号处理技术，现代光纤陀螺仪的精度和稳定性不断提高。以Micro-Magic公司生产的G-F120H高精度光纤陀螺仪为例，该产品采用了先进的集成光学技术和FPGA闭环电路设计，相比同类产品，实现了更高的精度、噪声控制和效率。其零偏稳定性低至0.002。 °/h（1σ，100秒），随机游走系数为 ≤ 0.001 °/√小时。  结论 光纤陀螺仪作为现代精密导航的核心传感器，发挥着不可替代的作用。  由于其高精度、高可靠性和强大的抗干扰能力，光纤陀螺仪在军事、航空航天、船舶和自动驾驶等关键领域得到了广泛应用。随着技术的不断进步，光纤陀螺仪正朝着更高性能、更小尺寸和更低成本的方向发展，其应用范围也将进一步扩大。在未来的智能自主导航系统中，光纤陀螺仪将继续保持其核心地位，为人类的探索和运动提供精准的方向引导。

请花一分钟时间阅读文章要点电流频率转换模块在惯性传感器系统中的应用 电荷积分接口模块在惯性传感器（尤其是电容式MEMS惯性传感器）测量系统中发挥着至关重要的作用，尤其是在对精度、噪声和动态范围要求较高的应用中。其核心价值在于能够直接、高保真地将传感器输出的微弱电荷信号转换为数字频率信号。以下将介绍电荷积分接口模块在惯性传感器系统中的典型应用和优势： 电容式 MEMS加速度计陀螺仪信号读数 电荷积分器接口模块用于检测MEMS惯性传感器（加速度计、陀螺仪）输出信号中的微小电容变化。它直接测量电荷，对飞库仑（fC）级别的电荷变化极其敏感，能够检测极小的惯性力。积分过程本身就是一个低通滤波器，可以有效抑制高频噪声。由于输出信号为频率信号，因此对传输路径上的幅度噪声和干扰不敏感，使其适用于远距离传输或在噪声环境下使用。 高精度/力平衡（伺服/力反馈）惯性传感器 在导航级MEMS或石英梁加速度计等高精度惯性传感器中，通常采用力平衡闭环工作模式。检测到的微小位移（通过电容/电荷变化感知）被转换为反馈力，并施加到质量块上以使其保持接近于零。在此设计过程中，I/F模块同时扮演着前端检测的驱动源和反馈DAC的双重角色。实现了超高精度、高稳定性和精确的力控制。同时，它简化了闭环控制架构，使得整个闭环系统能够在电荷/频率/数字域中高效实现。 典型应用场景 l  高精度导航与定位：用于航空、航天（卫星、火箭）、船舶和陆地车辆的高精度惯性导航系统和惯性测量单元。对零偏差稳定性、噪声和比例因子线性度的要求极高。l  地震监测和地球物理勘探需要测量极弱的地面振动（低至 μg 加速度），对低频噪声和动态范围有严格的要求。l  工业自动化和机器人：精确运动控制、平台稳定性、振动监测。l  结构健康监测：检测大型建筑物、桥梁和大坝中的微小变形和振动。l  汽车电子：高级驾驶辅助系统，自动驾驶所需的高性能MEMS IMU。 接口转换模块产品 作为一家惯性传感器设计和制造商，Micro-Magic Inc. 设计和制造了一系列高精度惯性传感器产品，例如石英柔性加速度计、光纤陀螺仪、惯性测量单元 (IMU)、惯性导航系统 (INS)、寻北器和倾角仪。同时，该公司还联合开发了 AVI 系列电荷集成接口 (V/F) 模块产品。 AVI-F  AVI-E  AVI-B 绩效指数规格AVI-FAVI-EAVI-B单元最大输出频率256512512千赫零位 F01020100nA零稳定性5510每百万尺度因子温度系数10.51ppm/℃尺度因子不对称性103030每百万尺度因子综合非线性153030每百万小信号误差0.20.50.5Hz               结论 电荷积分器接口模块是实现电容式惯性传感器（尤其是MEMS加速度计和陀螺仪）高性能、高精度信号读出的关键技术之一。它是先进惯性测量应用中不可或缺的核心组件，这些应用需要极低噪声、超高线性度、宽动态范围和数字闭环控制，为导航、战术乃至部分工业领域的高端惯性传感器提供关键的信号链解决方案。随着MEMS技术和读出电路技术的进步，基于电荷积分原理的读出方案在高性能惯性传感器领域继续发挥着重要作用。AVI-BAVI-EAVI-F

光纤陀螺仪 已成为高精度、高可靠性器件的首选核心部件 惯性导航系统 由于其全固态设计、无运动部件、启动速度快、寿命长、动态范围宽、抗冲击和抗振动能力强等显著优势，光纤陀螺仪备受青睐。然而，其卓越性能的背后是极其精密复杂的制造工艺。从专用光纤的选择和加工，到精密光学元件的耦合和对准，再到核心传感线圈的精密绕制和固化，以及复杂电子系统的集成和精密环境补偿算法的实现——每个生产环节都凝聚了尖端材料科学、精密光学工程、微电子技术和先进控制理论的精华。制造过程中哪怕最微小的偏差，都可能对最终产品的精度、稳定性和可靠性产生决定性的影响。下面详细介绍光纤陀螺仪的生产过程。1. 光纤环的制造光纤陀螺仪的核心部件是光纤环，其制造工艺至关重要。首先，需要选用优质光纤，并通过精密的缠绕工艺将其缠绕成环状。在此过程中，必须严格控制光纤的张力、缠绕环的直径和密度，以确保光纤环的性能和稳定性。缠绕完成后，进行粘合剂涂覆和固化以固定形状。随后，光纤环需要经过温度循环老化处理，以消除内部残余应力，并通过环氧树脂涂层增强其机械稳定性。2. 光学器件集成光纤环制造完成后，需要与其他光学元件进行精密组装。主要包括Y型波导调制器的组装以及光源和探测器的集成，以确保光路平滑稳定。此外，还需要对组装好的元件进行严格的性能测试，以确保其满足设计要求。3. 电路系统构造电路系统的构建包括信号处理电路和闭环反馈电路的设计。FPGA作为核心处理器，生成方波/锯齿波调制信号以驱动Y型波导，将工作点偏置到敏感区域，并计算探测器输出的干涉信号的相位差（Δφ），将其转换为角速度（Ω）。通过数字闭环控制动态补偿萨格纳克相位差，以提高线性度和动态范围。4. 整机组装及测试光纤环、光学元件和电路板的制造完成后，下一步是进行整体组装。该过程包括环境适应性封装、性能校准和补偿。光学和电子单元被密封在金属屏蔽壳内，以隔离温度和湿度变化以及电磁干扰。军用级产品采用钛合金外壳以增强抗冲击性。随后，对光纤陀螺仪进行了一系列测试和校准，包括零点偏差校准、温度补偿和阈值测试，以确保所有性能指标均满足预期要求。光纤陀螺仪制造过程中的主要工艺难点主要包括以下几点：1. 光纤线圈的精密绕制光纤线圈缠绕过程中产生的应力会导致偏振误差。解决方法是使用保偏光纤并采用对称缠绕工艺。2. 集成光芯片的封装和互连（Y波导）Y型波导是光纤陀螺仪（FOG）的核心多功能集成光器件。在封装和互连过程中，光轴的对准精度要求极高。解决这一难题的方法是采用主动对准系统和保偏熔接机。3. 温度漂移温度变化会导致陀螺仪相位漂移，影响测量精度。解决方法是使用多级退极器并采用分段温度补偿算法来消除温度漂移的影响。
