电流频率转换模块在惯性传感器系统中的应用
电荷积分接口模块在惯性传感器（尤其是电容式MEMS惯性传感器）测量系统中发挥着至关重要的作用，尤其是在对精度、噪声和动态范围要求较高的应用中。其核心价值在于能够直接、高保真地将传感器输出的微弱电荷信号转换为数字频率信号。以下将介绍电荷积分接口模块在惯性传感器系统中的典型应用和优势：
电容式 MEMS加速度计陀螺仪信号读数
电荷积分器接口模块用于检测MEMS惯性传感器（加速度计、陀螺仪）输出信号中的微小电容变化。它直接测量电荷，对飞库仑（fC）级别的电荷变化极其敏感，能够检测极小的惯性力。积分过程本身就是一个低通滤波器，可以有效抑制高频噪声。由于输出信号为频率信号，因此对传输路径上的幅度噪声和干扰不敏感，使其适用于远距离传输或在噪声环境下使用。
高精度/力平衡（伺服/力反馈）惯性传感器
在导航级MEMS或石英梁加速度计等高精度惯性传感器中，通常采用力平衡闭环工作模式。检测到的微小位移（通过电容/电荷变化感知）被转换为反馈力，并施加到质量块上以使其保持接近于零。在此设计过程中，I/F模块同时扮演着前端检测的驱动源和反馈DAC的双重角色。实现了超高精度、高稳定性和精确的力控制。同时，它简化了闭环控制架构，使得整个闭环系统能够在电荷/频率/数字域中高效实现。
典型应用场景
l 高精度导航与定位：用于航空、航天（卫星、火箭）、船舶和陆地车辆的高精度惯性导航系统和惯性测量单元。对零偏差稳定性、噪声和比例因子线性度的要求极高。
l 地震监测和地球物理勘探需要测量极弱的地面振动（低至 μg 加速度），对低频噪声和动态范围有严格的要求。
l 工业自动化和机器人：精确运动控制、平台稳定性、振动监测。
l 结构健康监测：检测大型建筑物、桥梁和大坝中的微小变形和振动。
l 汽车电子：高级驾驶辅助系统，自动驾驶所需的高性能MEMS IMU。

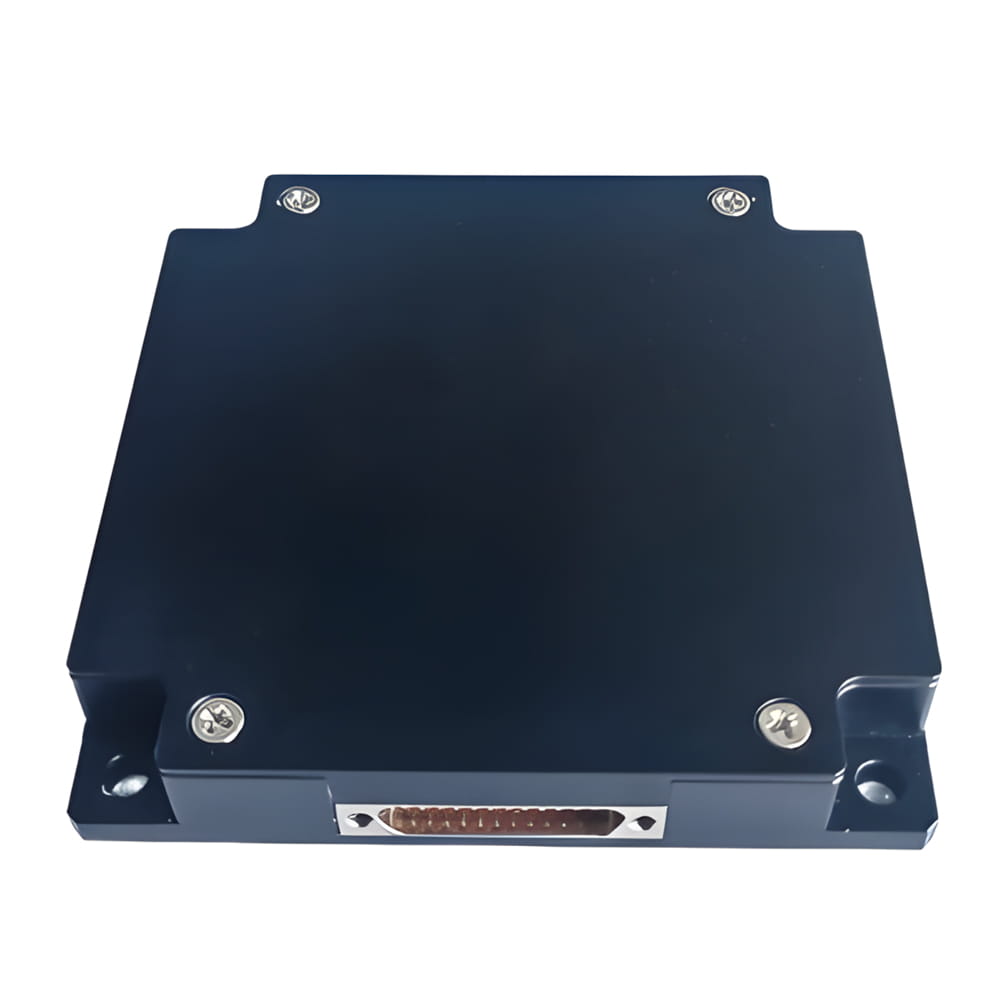

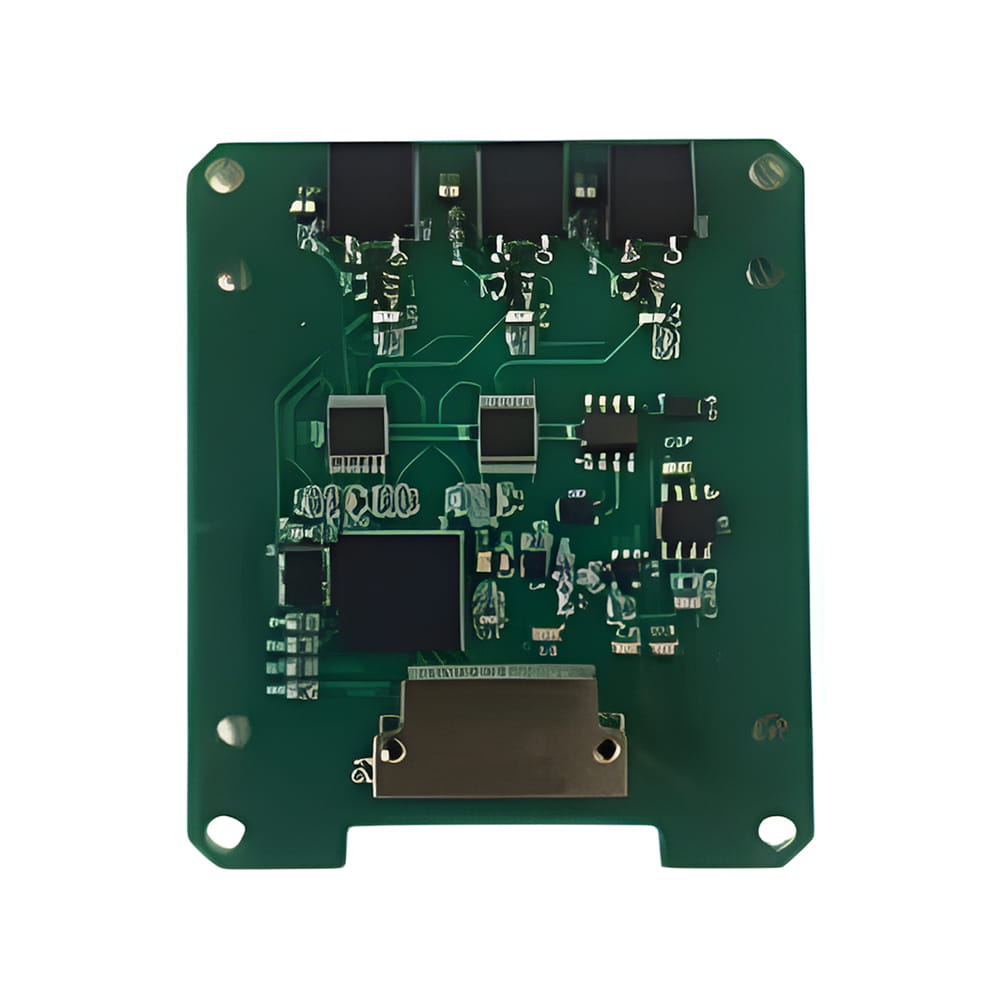

接口转换模块产品
作为一家惯性传感器设计和制造商，Micro-Magic Inc. 设计和制造了一系列高精度惯性传感器产品，例如石英柔性加速度计、光纤陀螺仪、惯性测量单元 (IMU)、惯性导航系统 (INS)、寻北器和倾角仪。同时，该公司还联合开发了 AVI 系列电荷集成接口 (V/F) 模块产品。
规格 | AVI-B | 单元 | ||
最大输出频率 | 256 | 512 | 512 | 千赫 |
零位 F0 | 10 | 20 | 100 | nA |
零稳定性 | 5 | 5 | 10 | 每百万 |
尺度因子温度系数 | 1 | 0.5 | 1 | ppm/℃ |
尺度因子不对称性 | 10 | 30 | 30 | 每百万 |
尺度因子综合非线性 | 15 | 30 | 30 | 每百万 |
小信号误差 | 0.2 | 0.5 | 0.5 | Hz |
结论
电荷积分器接口模块是实现电容式惯性传感器（尤其是MEMS加速度计和陀螺仪）高性能、高精度信号读出的关键技术之一。它是先进惯性测量应用中不可或缺的核心组件，这些应用需要极低噪声、超高线性度、宽动态范围和数字闭环控制，为导航、战术乃至部分工业领域的高端惯性传感器提供关键的信号链解决方案。随着MEMS技术和读出电路技术的进步，基于电荷积分原理的读出方案在高性能惯性传感器领域继续发挥着重要作用。
