定向钻井中寻北仪的技术创新

要点

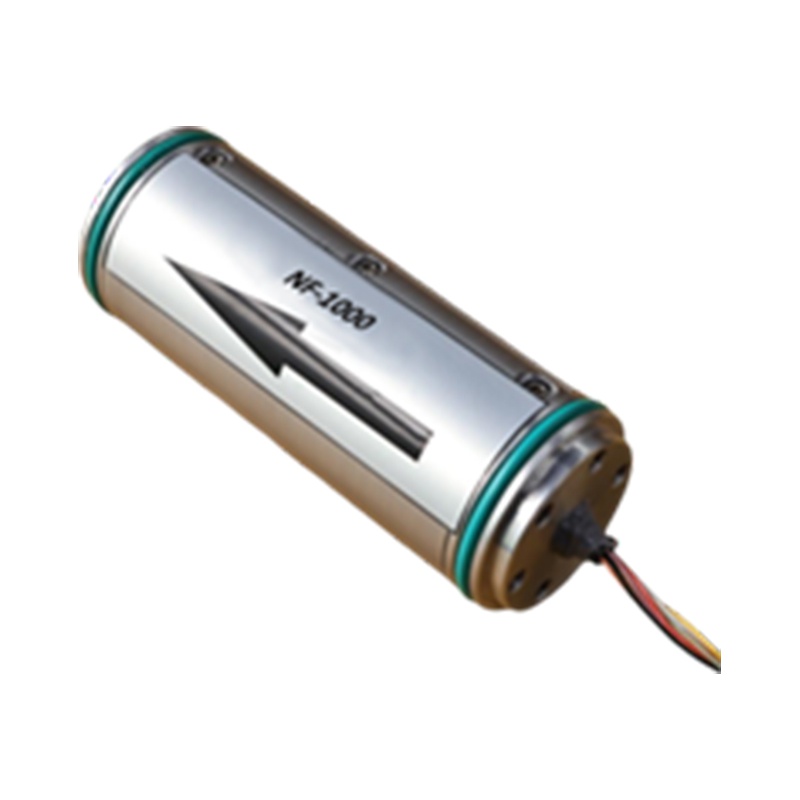

• 产品：NF1000 陀螺仪寻北仪

  主要特点：

  • 组成：采用陀螺仪和石英柔性加速度计，以捷联方式进行精确的方位角测量。
  • 功能：提供实时、全天候寻北和定向功能，计算方位角和倾角，适用于定向钻井等应用。
  • 应用范围：非常适合在狭小空间内进行军事行动、石油和天然气勘探以及工程项目。
  • 紧凑设计：尺寸：Φ31.8 x 85 毫米，重量：400 克，提供增强的便携性和适应性。
  • 性能：倾斜补偿和自动对准等先进功能确保在复杂环境下实现准确、可靠的定向。

  结论：NF1000 能够快速、精确地寻北和定向，使其成为定向钻井、军事导航和其他工程应用的宝贵工具。

在军事和民用领域，测北仪应用广泛。它能够在各种天气条件下，快速、实时地确定静态北方，从而确定载体方位角，即载体参考轴与真北方向之间的夹角。该方位角可用作观测、目标瞄准和导航系统复位的方位参考。在军事应用中，它还可以作为隧道、矿井等地下作业的方位参考，尤其适用于需要陀螺仪测北仪在短时间内实现快速、精确定向的情况。

1. 辨别北方的基本原理

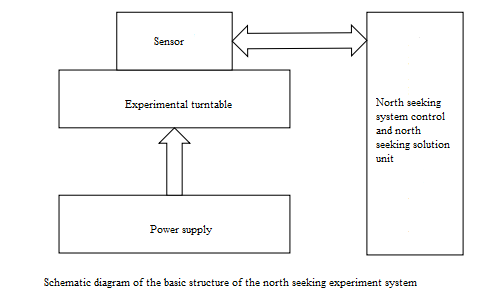

指北仪利用陀螺仪计算载体与真北方向之间的角度。该系统采用陀螺仪和石英柔性加速度计组成捷联系统。加速度计的敏感轴与陀螺仪的敏感轴平行。另一个轴沿水平面正交，陀螺仪和加速度计构成一个惯性组件，该组件相对于安装基座绕垂直轴旋转。根据控制系统的指令，该组件绕垂直轴旋转两个位置，从而测量惯性组件的方位角加速度，以补偿地球自转角速度的垂直分量。

2.石油钻探技术

石油钻探和开发是一个高投资、高风险、高回报、技术密集型、资本密集型的​​行业，决策或运营失误会造成巨大的经济和社会损失。

随着陆上和海洋油气勘探水平的提高，油气藏类型日益复杂多样，低渗透和超低渗透油气藏的比例逐年增加，井深也由浅井、中深井发展到深井乃至超深井。油气藏类型也从常规油气扩展到非常规油气，沉积类型也由陆相油气扩展到海相油气。勘探开发工作已进入低、深、难阶段，给油气开发带来了新的挑战。在此背景下，继续沿用垂直井技术已无法满足现代钻井的需求，定向钻井技术应运而生。

定向钻井一直被认为是“使井眼沿特定方向偏转，从而钻至预定地下目标的工艺和科学”。正如钻井定向指北仪所示，方位角和倾角是钻孔定位的两个关键参数。利用内置的陀螺仪指北仪软件，可以自动测试和校准陀螺仪和加速度计的关键性能指标。

钻井施工过程中，钻机到达指定钻井位置。操作人员根据设计的方位角和倾角，大致确定钻机的方位和倾角，然后将寻北仪放置在钻井位置附近的水平面上进行寻北作业；寻北完成后，将寻北仪放置在钻机导轨上，显示当前钻机姿态信息（倾角和方位角），然后调整钻机姿态，直至钻机达到设计角度。

针对钻探勘测过程中遇到的问题，我们推出了一款新型寻北仪NF1000，专为石油开采、定向钻井等工程应用而设计。它不仅外观实现了突破，体积和重量也得到了大幅提升，尺寸仅为Φ31.8 x 85 mm，重量仅为400g，这在传统的惯性寻北仪系列产品中实现了重大突破。它的问世，使得更多工程师能够在空间受限的复杂环境下进行寻北作业。

3.总结

Micro-Magic Inc. 的寻北仪采用捷联式系统。针对寻北仪的零点偏差漂移和随机误差，Micro-Magic Inc. 公司进行了多项产品技术改进。目前，最新的寻北仪 NF1000 不仅具备倾角补偿和自对准功能，而且适用于探头空间更为有限的监测环境。如果您对该产品感兴趣，欢迎与我们联系洽谈。
