了解如何利用去极化、磁屏蔽和误差补偿等先进技术降低光纤惯性测量单元（FOG IMU）的磁敏感性。探索适用于航空和导航系统的高精度解决方案。
在高精度惯性测量单元（IMU）中，光纤陀螺仪（FOG）是核心组件之一，其性能对整个系统的定位和姿态感知至关重要。然而，由于…… 法拉第效应 光纤线圈的 FOG 对磁场异常非常敏感，这直接导致其零偏和漂移性能下降，从而影响 IMU 的整体精度。
那么，FOG IMU的磁敏感性是如何产生的？又该如何有效抑制这种影响？本文将从理论到工程实践的角度，深入分析降低FOG磁敏感性的技术路径。
光纤陀螺仪（FOG）对磁场敏感的原因在于法拉第效应——即当线偏振光穿过某种介质时，在磁场的作用下，其偏振面会发生旋转。在FOG的萨格纳克环干涉结构中，这种旋转效应会导致两束反向传播的光束之间产生相位差，从而造成测量误差。换句话说，磁场的干涉并非静态的，而是会以漂移的方式动态地影响FOG的输出。
理论上，垂直于光纤线圈轴线的轴向磁场不应触发法拉第效应。然而，实际上，由于光纤绕制过程中存在轻微倾斜，仍然会触发“轴向磁效应”。这正是光纤陀螺仪高精度应用中磁场影响不可忽略的根本原因。
a. 退偏振技术：通过用单模光纤代替保偏光纤，可以降低磁场响应。由于单模光纤对法拉第效应的响应较弱，因此从源头上降低了灵敏度。
b. 先进的绕线工艺
控制绕线张力并降低纤维内部的残余应力可以有效减少磁感应误差。结合自动张力控制系统，这是提高保偏线圈一致性的关键。
c. 新型低磁敏感光纤
目前，一些厂商已经推出了磁响应系数较低的光纤材料。当与环形结构结合使用时，可以从材料层面优化光纤的抗磁干扰能力。
a. 磁误差建模与补偿
通过安装磁传感器（如磁通门）实时监测磁场，并在控制系统中引入补偿模型，可以动态校正光纤陀螺仪的输出。
b. 多层磁屏蔽结构
利用μ合金等材料构建双层或多层屏蔽腔可以有效减弱外部磁场对光纤陀螺仪的影响。有限元建模证实，其屏蔽效率可提高数十倍，但同时也会增加系统重量和成本。

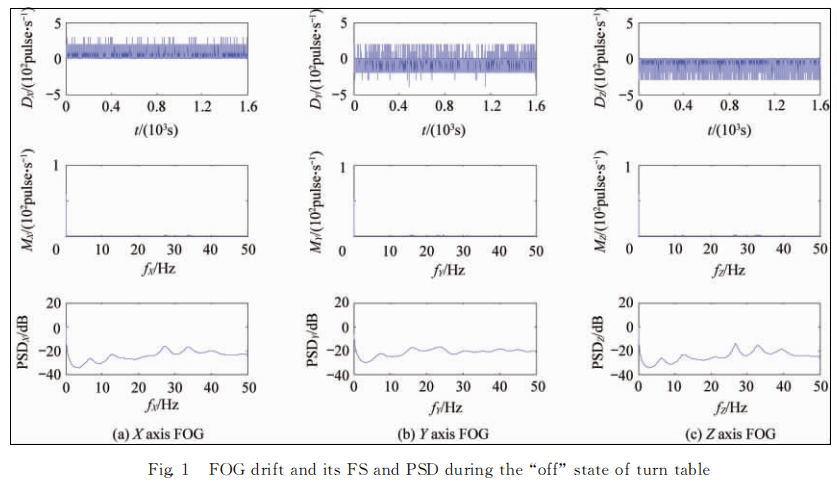

研究人员在一组基于三轴转台的实验中，采集了光纤陀螺仪在开启和关闭状态下的漂移数据。结果表明，当磁场干扰增强时，光纤陀螺仪的漂移幅度可增加5至10倍，并出现明显的频谱干扰信号（例如12.48Hz、24.96Hz等）。
这进一步表明，如果不采取有效措施，FOG 在实际航空、航天和其他高电磁环境下的精度将受到极大影响。
在实际应用中，我们推荐以下组合策略：
（1）选择消除偏振的FOG结构
（2）使用低磁响应光纤
（3）引进具有自动张力控制功能的光纤缠绕设备
（4）安装三维磁通门并构建误差模型
（5）优化μ合金屏蔽壳的设计
以Micro-Magic推出的U-F3X80、U-F3X100系列为例，其内部集成的光学陀螺仪即使在存在以下情况时也能保持稳定的输出： 磁干扰 通过多项技术改进，它们成为当前首选解决方案 航空级惯性测量单元。
在高精度定位、导航和制导系统中，光纤惯性测量单元（FOG IMU）的性能决定了系统的可靠性。而磁敏感性这一长期以来被忽视的问题，如今正成为精度瓶颈之一。只有通过从材料、结构到系统层面的协同优化，才能真正实现IMU在复杂电磁环境下的高精度输出。

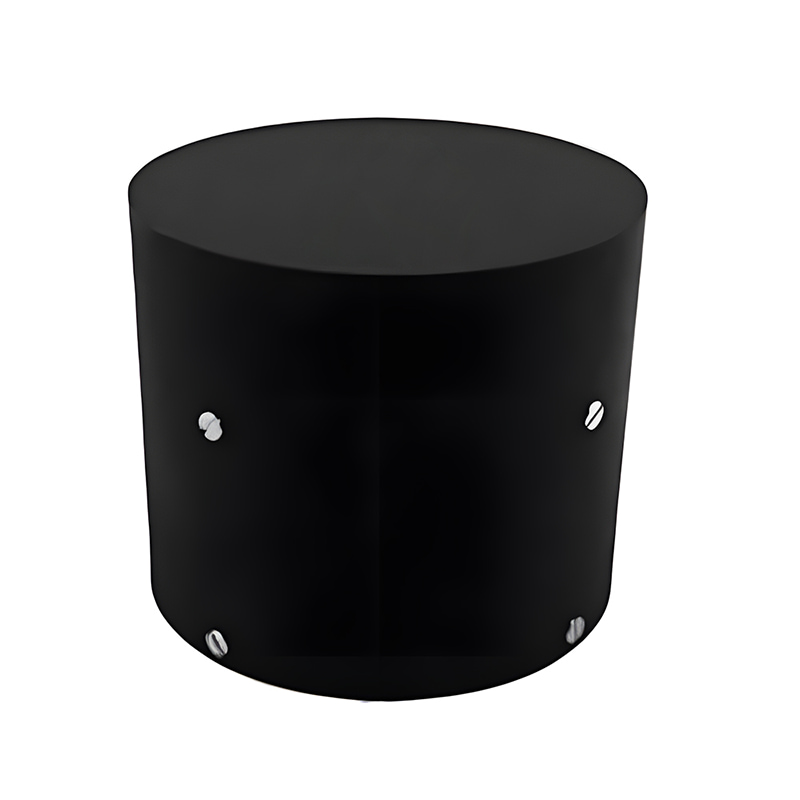

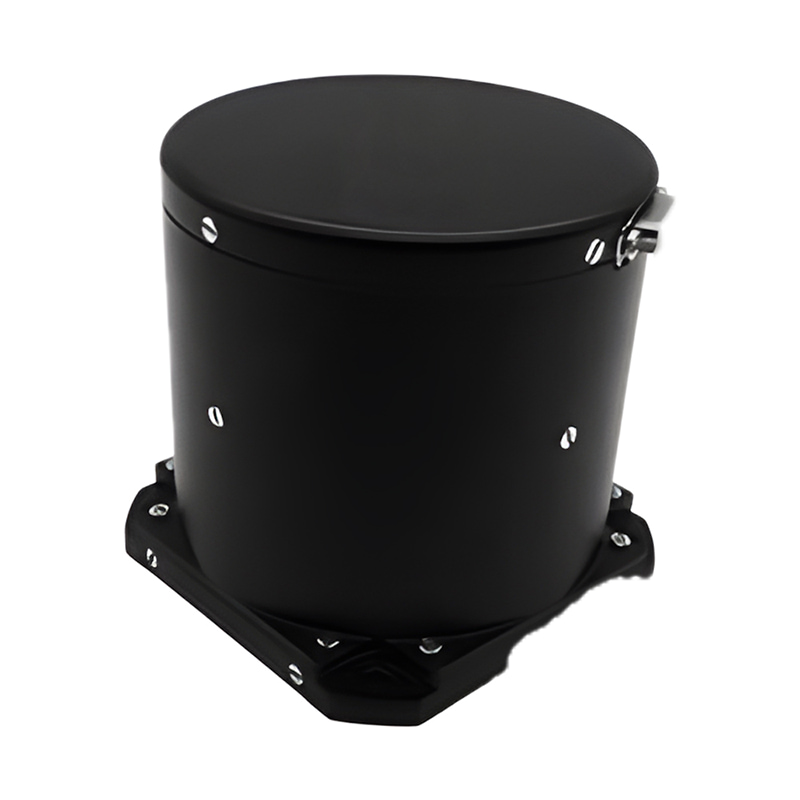

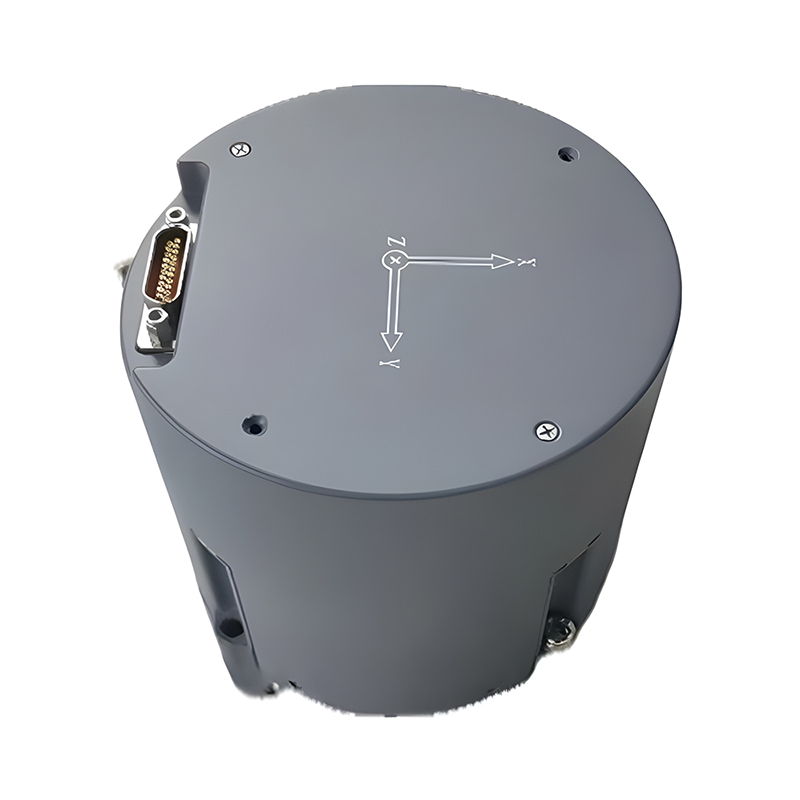

如果您对IMU的选择或FOG精度问题感到困惑，不妨从磁灵敏度的角度重新考虑一下。Micro-Magic的FOG IMU U-F3X80，U-F3X90, U-F3X100，和U-F300 它们都由光纤陀螺仪组成。为了 提升 准确度 雾惯性测量单元我们可以通过相应的技术措施，完全降低其中光纤陀螺仪的磁灵敏度。
