利用MEMS加速度计实现有效倾斜传感的解决方案

要点

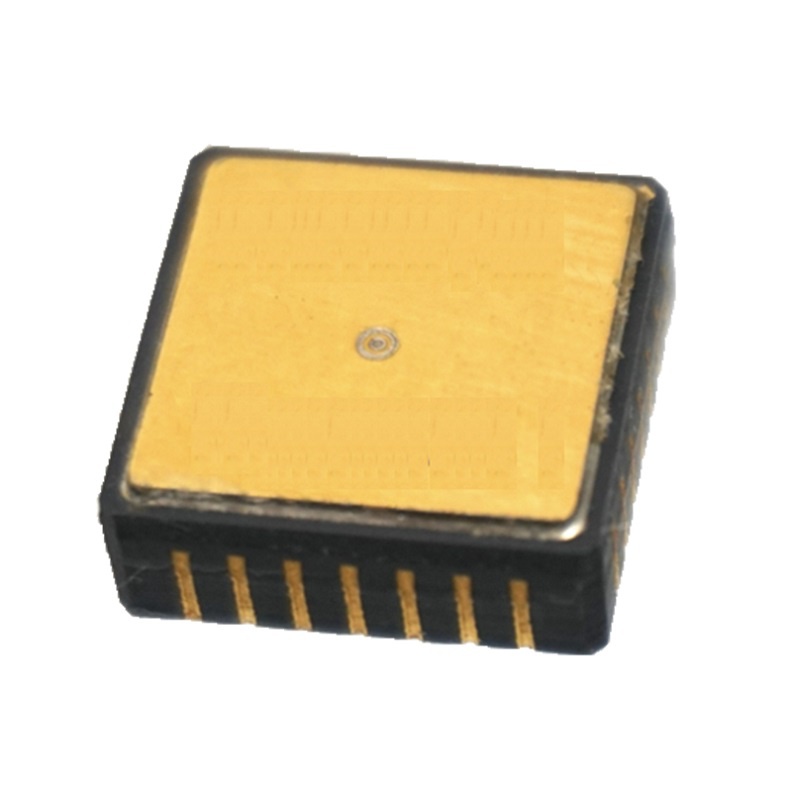

• 产品：ACM 1200 高精度 MEMS 加速度计

  特征：

  • 偏置稳定性：100 毫克，可实现可靠的零重力偏移
  • 分辨率：0.3 毫克，用于精确测量
  • 温度范围：出厂校准范围为-40°C至+80°C
  • 应用范围：专为水工结构、土木工程和基础设施中的倾斜度监测而设计。

  优点：高精度（0.1°倾斜精度），在动态环境中有效，满足低噪声、重复性和横轴灵敏度等关键标准，增强倾斜传感系统的长期可靠性和性能。

在微机电系统（MEMS）领域，电容式加速度计已成为倾斜或倾角传感的核心技术。这些器件在各种工业和消费应用中至关重要，但它们也面临着诸多挑战，尤其是在振动和冲击普遍存在的动态环境中。要实现高精度，例如0.1°的倾斜精度，需要满足一系列技术规范和误差因素。本文将深入探讨使用MEMS加速度计进行有效倾斜传感的关键标准和解决方案。

1.精确倾斜传感的关键标准

偏置稳定性：偏置稳定性是指加速度计在一段时间内保持零重力偏移量稳定的能力。高偏置稳定性可确​​保传感器读数保持可靠且不会漂移，这对于保持倾斜测量的精度至关重要。

• 温度偏移：温度变化会导致加速度计零重力偏移发生偏移。尽量减少这种偏移（称为温度系数偏移）对于在不同工作条件下保持精度至关重要。
• 低噪声：传感器读数中的噪声会显著影响倾斜测量的精度。低噪声加速度计对于获得精确稳定的倾斜读数至关重要，尤其是在静态环境中。
• 重复性：重复性是指传感器在相同条件下多次试验产生相同输出的能力。高重复性可确保性能稳定，这对于可靠的倾斜传感至关重要。
• 振动校正：在动态环境中，振动会使倾斜数据失真。有效的振动校正可以最大限度地减少这些干扰的影响，即使传感器受到外部振动，也能实现精确的倾斜测量。
• 横轴灵敏度：此参数衡量传感器输出受垂直于测量轴的加速度影响的程度。低横轴灵敏度对于确保加速度计仅对沿目标轴的倾斜做出精确响应至关重要。

2.动态环境下的挑战

动态环境给MEMS加速度计在倾斜传感应用中带来了重大挑战。振动和冲击会引入误差，破坏倾斜数据，导致测量精度显著下降。例如，实现 <在这种情况下，实现1°的倾斜精度极具挑战性，而实现大于1°的精度则更为可行。了解传感器的性能和应用环境条件对于优化倾斜测量精度至关重要。

3.错误来源及缓解策略

多种误差源会影响MEMS加速度计在倾斜传感中的精度：

• 零重力偏置精度和偏移：零重力偏置误差可能由焊接、PCB外壳对准和温度变化引起。组装后校准可以减少这些误差。
• 灵敏度、准确度和温度系数：必须尽量减少温度变化引起的灵敏度变化，以确保读数准确。
• 非线性：非线性响应会扭曲测量结果，需要通过校准进行校正。
• 滞后性和长期稳定性：传感器在其使用寿命期间的滞后性和稳定性会影响精度。这些问题通常可以通过高质量的制造和设计实践来解决。
• 湿度和PCB弯曲：湿度和PCB弯曲产生的机械应力等环境因素会引入额外的误差。必须进行现场维护和环境控制以减轻这些影响。

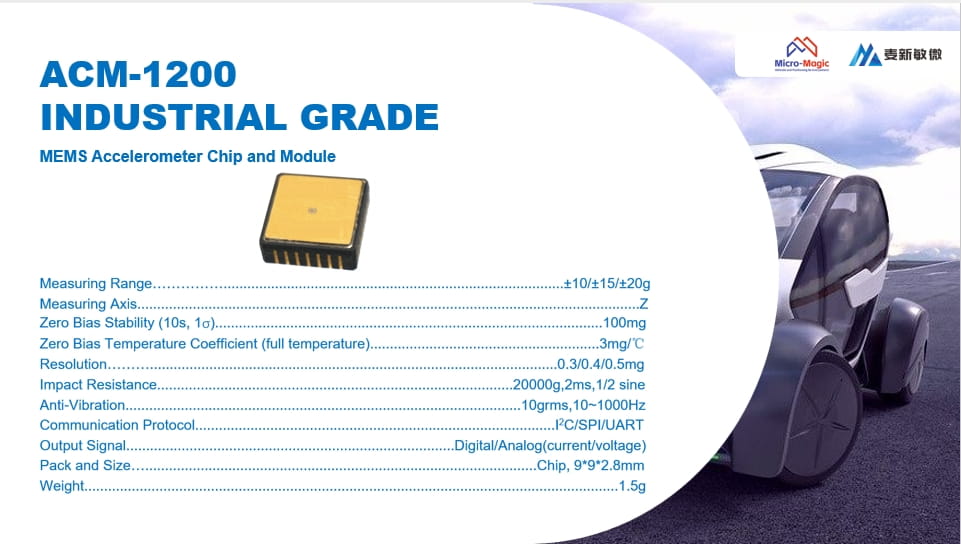

例如，ACM 1200 高精度 MEMS 加速度计专为倾斜测量应用而设计。它拥有 100 mg 的偏置稳定性以及 0.3 mg 的分辨率。出厂校准可在指定的温度范围（通常为 -40°C 至 +80°C）内对整个传感器信号链的灵敏度和偏置进行表征，从而确保安装后的高精度和可靠性。它适用于混凝土坝、板式坝和土石坝等水工建筑物的长期安装，以及民用和工业建筑、道路、桥梁、隧道、路基和土木工程基础等。它有助于测量倾斜变化，并实现测量数据的自动采集。

4. 结论

MEMS电容式加速度计在实现精确倾斜传感方面至关重要，但它们必须克服各种挑战，尤其是在动态环境中。偏置稳定性、温度偏移、低噪声、重复性、振动整流和横轴灵敏度等关键指标在确保精确测量方面起着至关重要的作用。通过校准解决误差源并采用iSensors等集成解决方案可以显著提高倾斜传感系统的性能和可靠性。随着技术的进步，这些传感器将不断发展，为各种应用提供更高的精度和鲁棒性。
