一种采用惯性测量单元和固定安装摄像头的地面定位方法

要点

• • 产品：基于IMU和固定摄像头的地面定位方法

    主要特点：

    • 组成部件：惯性测量单元 (IMU) 和固定摄像头，牢固安装以实现稳定定位。
    • 功能：结合 IMU 的高精度姿态测量和摄像头的视觉定位，实现精确的地面定位。
    • 应用领域：适用于无人机、机器人和自动驾驶车辆。
    • 数据融合：将IMU数据与相机图像相结合，以确定精确的地理坐标。

    结论：该方法提高了定位精度和效率，同时简化了校准，在各个技术领域具有广泛的应用潜力。

介绍

这是一种地面定位方法，其中惯性测量单元（IMU）和摄像头固定安装。它结合了IMU的高精度姿态测量和摄像头的视觉定位能力，从而实现高效、精确的地面定位。以下是该方法的详细步骤：

首先，将IMU和相机牢固安装，确保二者之间的相对位置保持不变。这种安装方法省去了传统方法中校准相机和IMU安装关系的繁琐步骤，简化了操作流程。

接下来，惯性测量单元（IMU）用于测量载体在惯性参考系中的加速度和角速度。IMU包含一个加速度传感器和一个陀螺仪，可以实时感知载体的运动状态。加速度传感器负责检测当前的加速度，而陀螺仪则检测载体的方向、横滚角和俯仰角的变化。这些数据为后续的姿态计算和定位提供了关键信息。

然后，基于惯性测量单元（IMU）测量的数据，通过积分运算和姿态解算算法计算载体在导航坐标系中的姿态信息，包括载体的偏航角、俯仰角、横滚角等。由于IMU具有很高的更新频率，其工作频率可达100Hz以上，因此能够实时提供高精度的姿态数据。

同时，相机捕捉地面特征点或地标信息并生成图像数据。这些图像数据包含丰富的空间信息，可用于与IMU数据进行融合处理。

接下来，将IMU提供的姿态信息与相机图像数据融合。通过将图像中的特征点与地理坐标系中的已知点进行匹配，并结合IMU的姿态数据，可以计算出相机在地理坐标系中的精确位置。

最后，利用投影矩阵求法线交点，从而获得目标的空间位置。该方法结合了IMU的姿态数据和相机的图像数据，通过计算投影矩阵和交点，实现了对目标空间位置的精确估计。

通过这种方法，可以实现高精度、高效率的地面定位。IMU和摄像头的固定安装简化了操作流程，并减少了标定误差。同时，IMU的高更新频率与摄像头的视觉定位能力相结合，提高了定位精度和实时性。该方法在无人机、机器人和自动驾驶等领域具有广阔的应用前景。

需要指出的是，虽然该方法有很多优点，但在实际应用中仍可能受到环境噪声、动态干扰等因素的影响。因此，在实际应用中，需要根据具体情况进行参数调整和优化，以提高定位的稳定性和可靠性。

总结

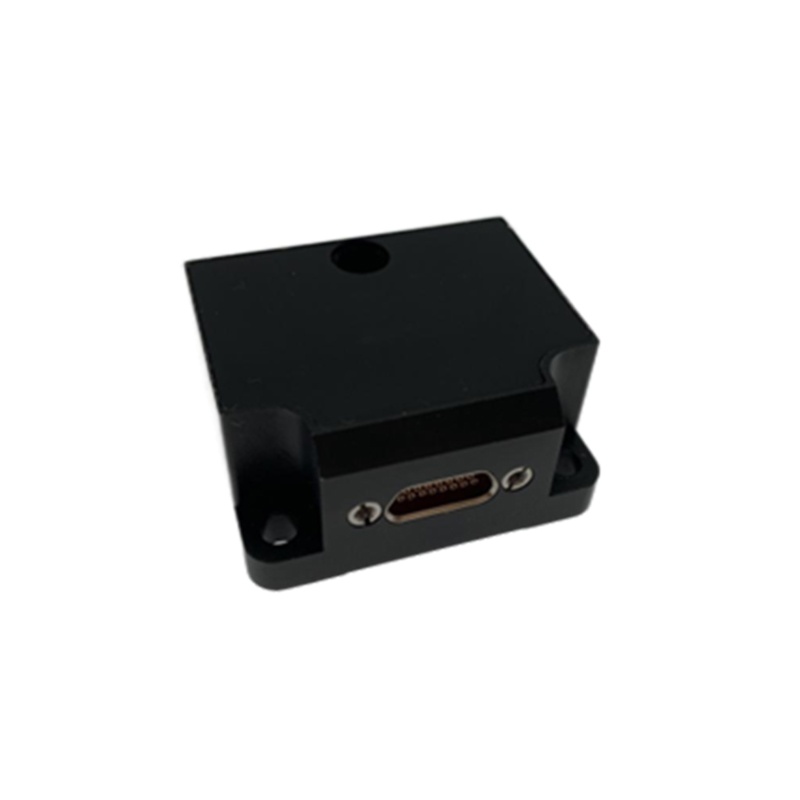

以上文章介绍了IMU和相机固定安装时的地面定位方法。文章简要介绍了IMU的高精度姿态测量和相机的视觉定位能力，可实现高效、精确的地面定位。Micro-Magic公司自主研发的MEMS IMU精度较高，例如U3000和U7000等，精度更高，属于导航级产品，能够精确定位和定向目标。如果您想了解更多关于IMU的信息，请尽快联系我们的专业技术人员。
