姿态航向参考系统 (AHRS) 是一种利用 MEMS 惯性传感器（加速度计、陀螺仪）和磁力计，结合先进的传感器融合算法（最常见的是卡尔曼滤波及其变体）来计算载体（飞机、车辆、船舶、机器人等）相对于当地水平面和正北方向的实时姿态信息（俯仰角、横滚角、偏航角/航向角）的设备。

AHRS的主要应用场景

1. 航空飞行和陆地车辆的应用领域

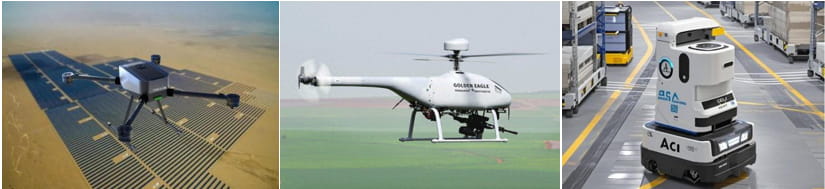

在无人机的姿态稳定与控制系统中，飞行控制系统依靠姿态航向参考系统（AHRS）提供的实时、高频姿态数据来稳定飞行器、执行机动动作（如转弯、爬升、下降）以及保持悬停。这是AHRS在无人机中最核心的应用。同时，AHRS提供的航向角也是无人机综合导航系统（通常与GPS、气压计等集成）的关键输入，用于航点跟踪和自主导航。

在通用航空飞机（小型飞机、直升机）的控制应用中，姿态航向参考系统（AHRS）可在主飞行显示器（PFD）上为飞行员提供姿态指示和磁航向信息。AHRS 与 GPS 和其他系统的集成可以为通用航空飞机提供更可靠、更稳定的导航解决方案。

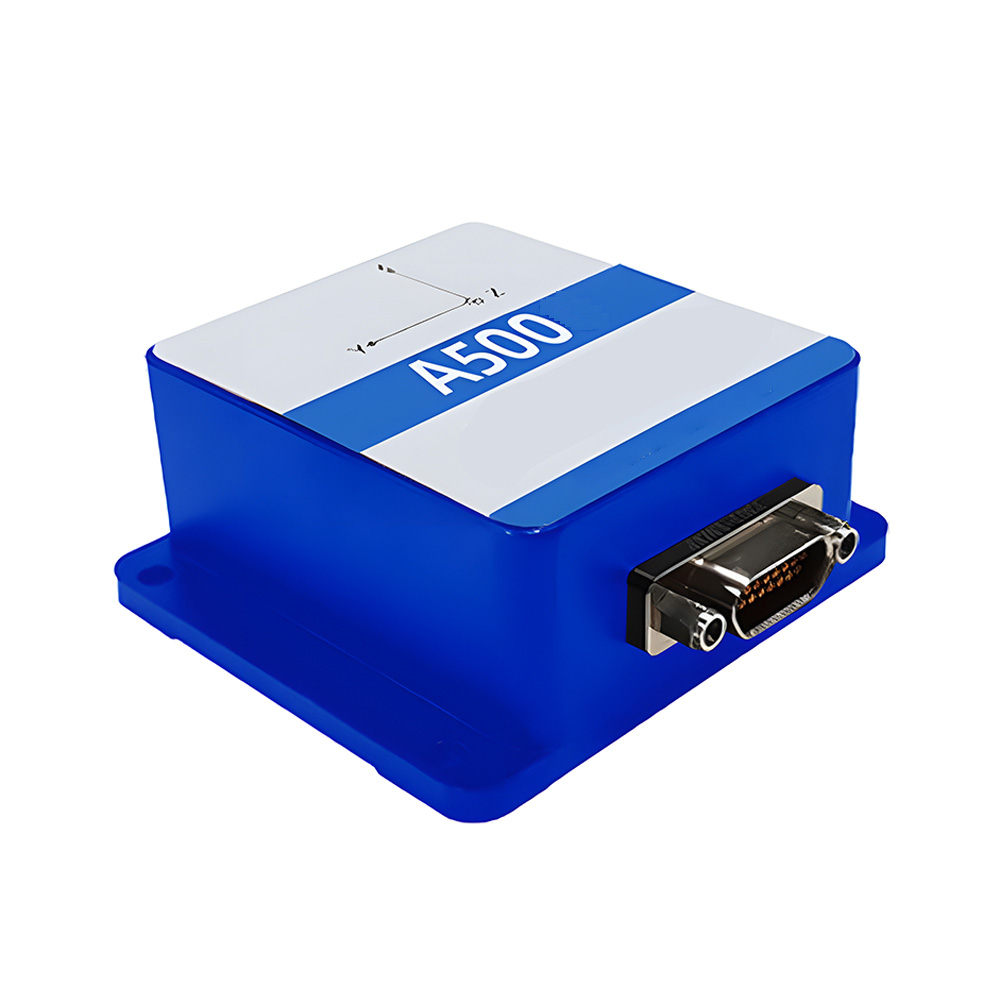

在地面车辆的稳定性控制中，AHRS 用于检测车辆的横滚角和偏航率，防止侧滑和侧翻，并为自动驾驶系统提供车辆相对于路面的姿态信息，用于路径规划、控制决策和传感器融合（例如与摄像头和雷达数据的融合）。

1. 海洋船舶及其他先进技术应用领域

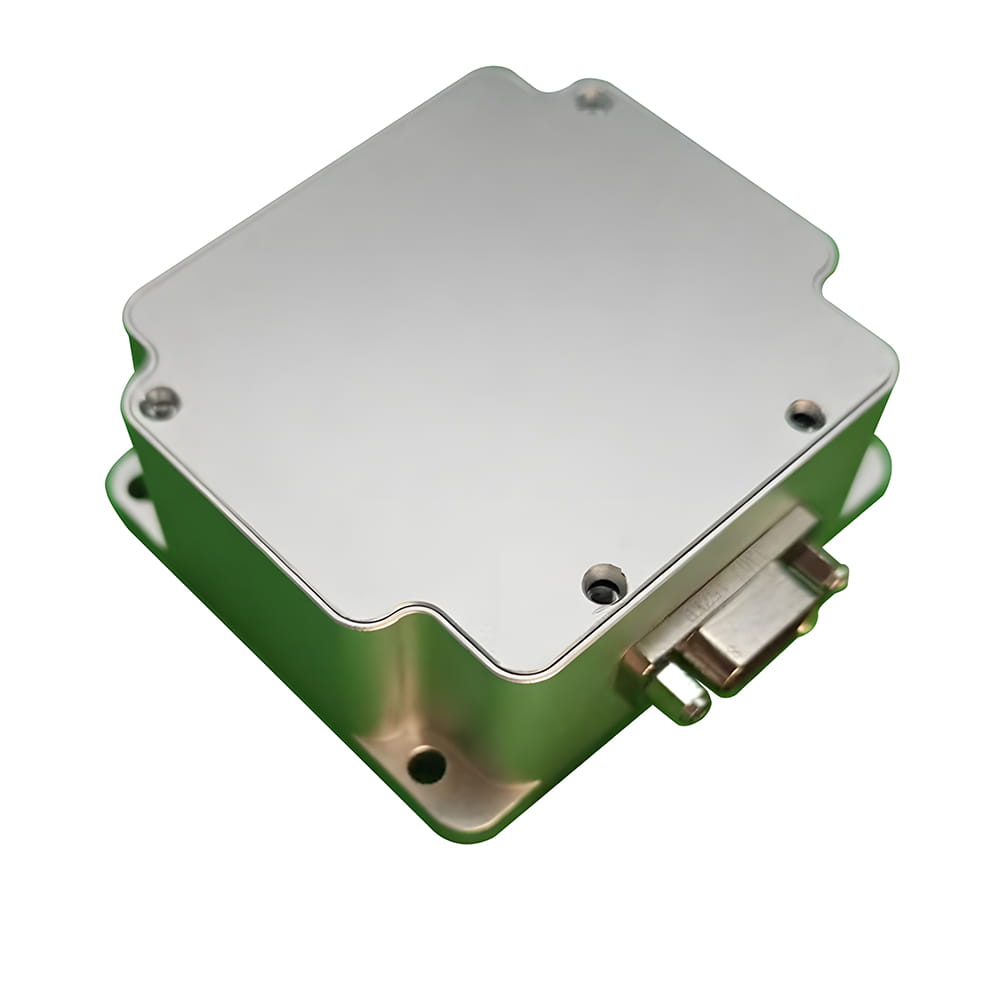

姿态航向参考系统（AHRS）监测船舶的横摇和纵摇角度，用于航行安全、货物管理或科学研究。在船舶的稳定性控制系统中，姿态反馈用于控制诸如防摇鳍和陀螺防摇装置等稳定装置。在船舶自动驾驶仪/航迹控制中，提供航向信息是船舶自动驾驶仪的基础。

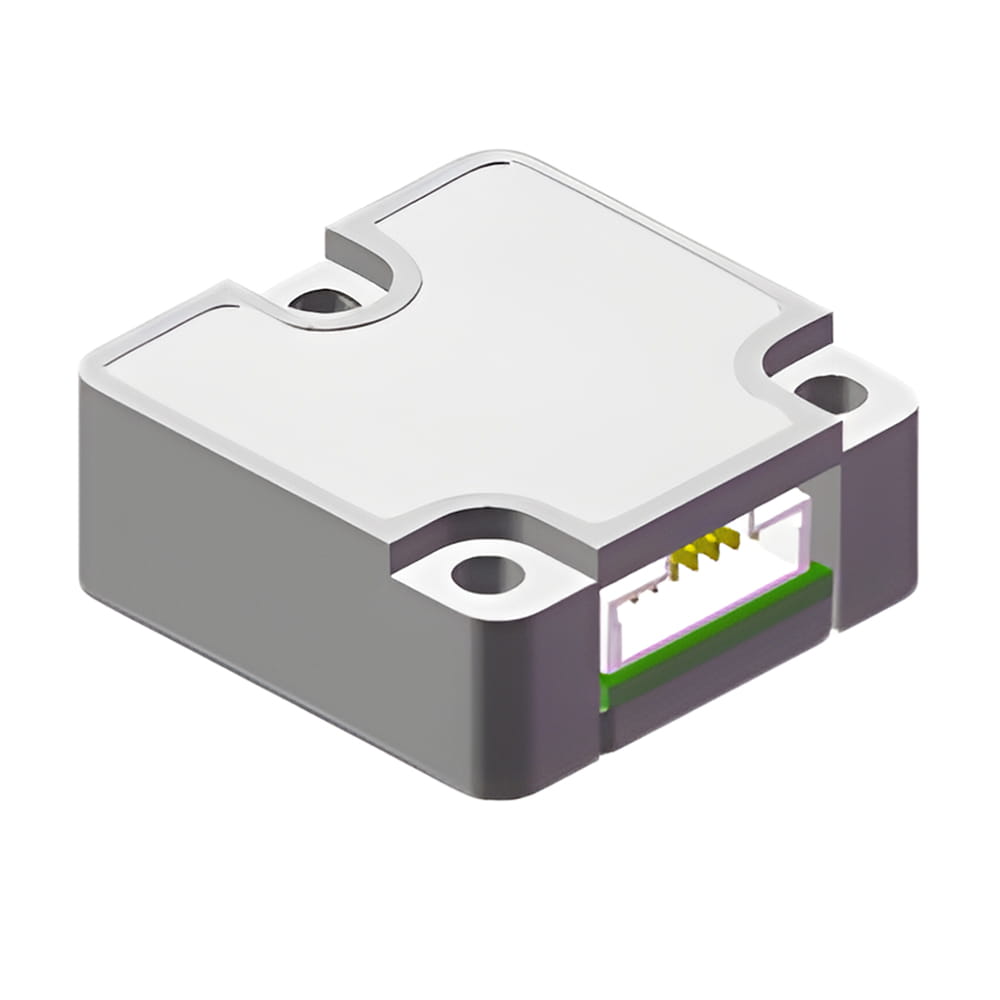

姿态航向参考系统（AHRS）为地面、空中或水下机器人在移动机器人导航过程中提供姿态和航向信息，这对于自主运动和定位至关重要。在机械臂控制系统中，AHRS用于感知机械臂末端执行器或关节的姿态。

在AR/VR系统中，VR头显配备了AHRS（姿态航向参考系统），用于追踪用户头部姿势的变化并更新虚拟场景的视角。同时，AHRS还用于捕捉身体部位或道具的姿势运动（通常需要更高的精度，并使用更专业的IMU）。

AHRS的主要优势

AHRS具有以下无可替代的优势：

→ 低成本：MEMS 技术的大规模生产使得 AHRS 比高精度光纤或激光陀螺仪惯性导航系统 (INS) 便宜得多，使其在无人机和汽车电子等消费和商业市场得到广泛应用。

→ 尺寸小、重量轻、功耗低：MEMS传感器非常紧凑，整个AHRS模块可以做得非常紧凑轻便，功耗相对较低，使其非常适合空间、重量和功耗有限的平台（如小型无人机和可穿戴设备）。

→ 快速启动和高动态响应：启动后，无需像机械陀螺仪那样长时间预热，即可在几秒到几十秒内（取决于算法的收敛速度）快速提供精确的姿态信息。能够快速响应载机的剧烈机动，输出高频姿态数据（通常高达100Hz或更高），满足实时控制的要求。

→易于集成：通常提供标准化的数字接口（如 UART、SPI、I2C、CAN、RS232、RS422），以便与其他系统（如飞行控制计算机、导航计算机、显示器）轻松集成。

相关产品性能简介

以下是AHRS系列产品的性能指标。

结论

姿态航向参考系统（AHRS）具有固态、低成本、小型化、低功耗和快速启动等核心特性，已成为现代无人机飞行控制、小型飞机航电升级、车辆稳定性控制、船舶姿态监测与导航、机器人导航以及虚拟现实/增强现实等诸多领域的核心姿态传感设备。尽管其绝对精度通常低于高端惯性导航系统（INS），但其卓越的性价比和环境适应性使其成为应用最广泛的姿态参考解决方案。
