电源抑制比 (PSRR) 是指输入纹波电压与输出纹波电压之比，单位为分贝 (dB)，其表达式为：
电源抑制比 (PSRR) 的意义在于量化输入功率变化传递到输出的程度。例如，如果某个电路的 PSRR 为 60dB，那么电源输入电压每变化 1V，输出电压只会波动 1mV。该指标在模拟电路（例如运算放大器、稳压器）中尤为重要，因为电源噪声会直接导致信号失真或系统性能下降。
影响低压差线性稳压器（LDO）电源的电源抑制比（PSRR）的因素不仅与纹波频率有关，还与负载电流、输入输出电压差以及输出电容的电容值有关。具体而言，电压降越小、负载电流越大、频率越高、输出电容越小，PSRR 就越低。因此，当需要高共模抑制比时，需要适当增大电压差、增大输出电容并减小负载电流。图 1 为 AP2210 超低压差电源芯片的 PSRR 与频率关系示意图。从图中可以看出，其 PSRR 在低频下可达 75dB。

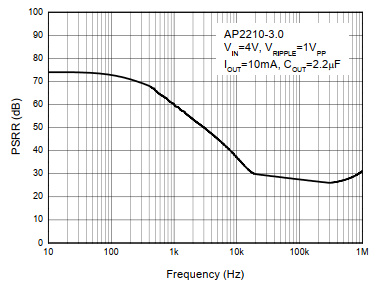

图 1 PSRR 与频率的关系
通常情况下，低压差线性稳压器（LDO）电源具有较高的电源抑制比（PSRR），因此输出纹波较低。所以，在设计传感器的电源电路时，特别是对于具有模拟输出的传感器，为了保证传感器的精度，通常使用低噪声、小纹波的LDO为传感器供电。开关电源的输出纹波较大，且受负载大小的影响很大。在效率方面，开关电源高于LDO，且发热量更小。因此，开关电源通常与LDO配合使用，利用LDO的高电源抑制比来抑制开关电源的输出纹波。
