三维电子罗盘是现代增强现实/虚拟现实（AR/VR）系统中实现空间定向和姿态感知的核心传感器组件，其技术基于复杂系统的多传感器融合。该设备通过集成三轴磁通门传感器、三轴微机电系统（MEMS）加速度计和/或三轴陀螺仪，能够实时测量设备在三维空间中的绝对方向。磁通门传感器负责检测地球磁场矢量在三个正交轴上的分量，加速度计感知重力方向以确定俯仰角和横滚角，陀螺仪提供角速度信息以进行动态姿态补偿。这种多传感器架构使电子罗盘能够在复杂的运动状态下保持航向精度，为AR/VR应用提供稳定的方向参考。

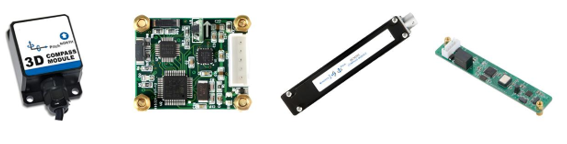

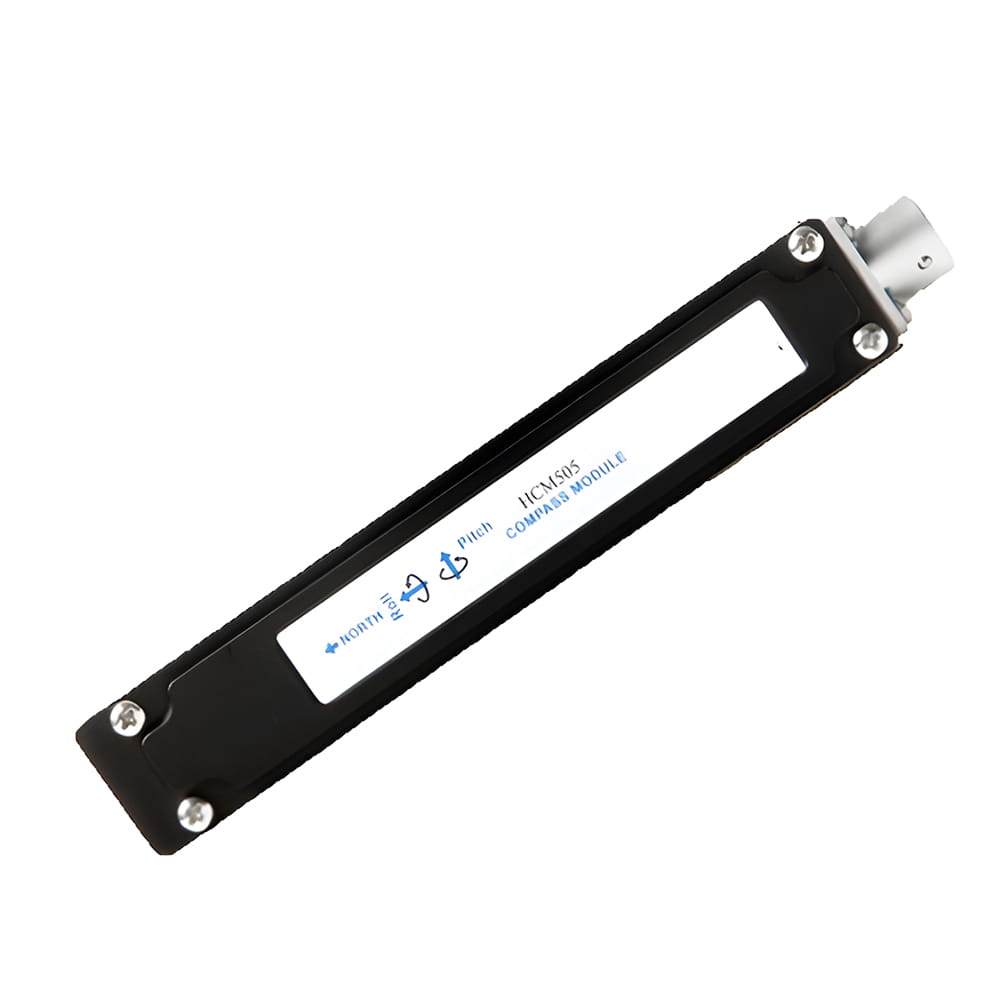

3D电子罗盘的性能直接影响AR/VR系统的用户体验。现代设备，例如C9000系列高精度3D电子罗盘，即使在±85°的极端倾斜角度下也能保持航向精度，这得益于其采用的三轴加速度计，可对各种倾斜角度进行航向补偿。这种抗倾斜能力对于AR头显和VR控制器尤为重要，因为用户在使用过程中经常会进行大幅度的头部或手部运动。此外，高性能电子罗盘还采用硬铁/软铁校准技术，以减少环境干扰，确保在金属环境中测量的稳定性。

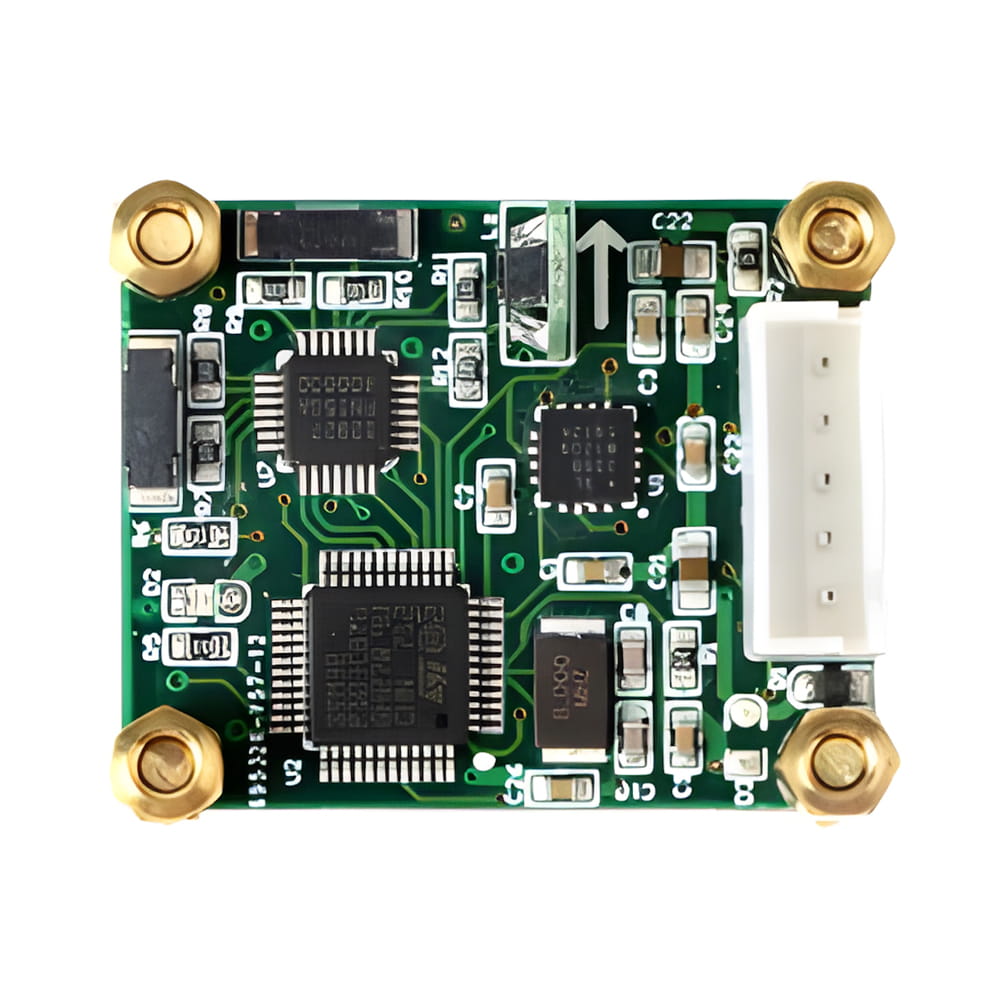

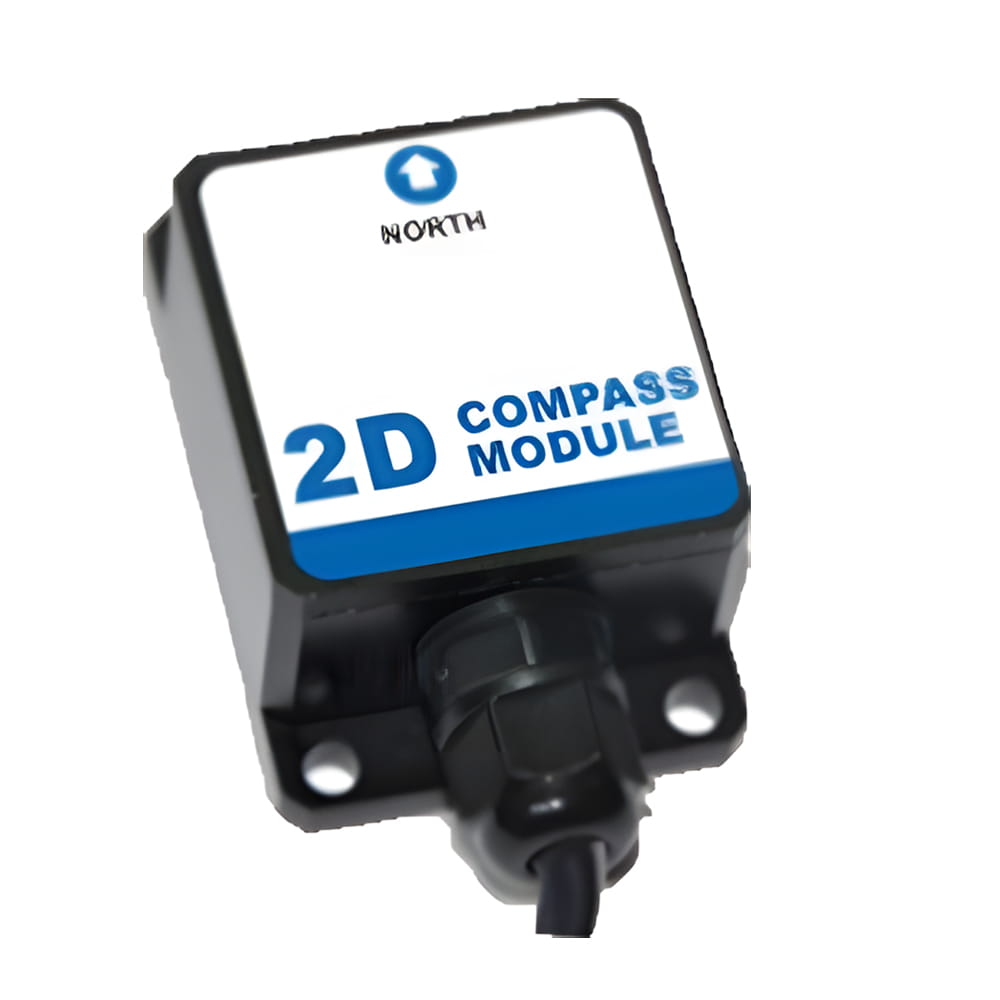

范围 | C90 | C9000 | 对增强现实/虚拟现实的影响 |
航向范围 | 0~360° | 0~360° | 全范围跟踪 |
航向精度 | 0.3~0.5° | 0.2° | 影响虚拟对象的对齐精度 |
倾斜角度范围 | 螺距±90°； 360°旋转 | 螺距±90°； 360°旋转 | 支持大角度头部旋转 |
倾斜角度精度 | 0.1° | 0.02° | 精度不足会导致虚拟物体漂移、屏幕抖动 |
响应时间 | 20毫秒 | 20毫秒 | 降低虚拟对象延迟 |
校准 | 硬磁性、软磁性和倾斜补偿 | 硬磁性、软磁性和倾斜补偿 | 确保虚拟物体方向稳定准确，增强沉浸感，避免眩晕。 |
产品形式 | 模块/ 单板 | 模块/ 单板 | 易于进行二次集成开发或嵌入设备中 |

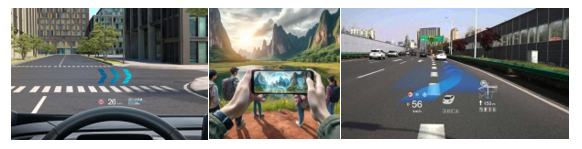

虚拟现实配准是 AR 导航的核心挑战，它要求将虚拟导航指示器无缝叠加到真实场景中的正确位置。
该系统利用三维电子罗盘提供的方位角、仰角和横滚角，计算相机坐标系相对于世界坐标系的旋转矩阵和平移向量，并构建从世界坐标系到相机坐标系的变换矩阵，为用户提供直观的方向引导。
当用户开启AR模式时，系统通过摄像头捕捉周围环境，同时调用电子罗盘的方向数据和GPS的位置数据，生成与环境融合的3D导航箭头。该系统还支持离线地图功能，依靠电子罗盘和惯性导航在没有网络信号的偏远地区也能持续提供方向指引，极大地拓展了AR导航的应用范围。
由于缺乏GPS信号以及复杂磁干扰源的存在，室内环境对传统定位技术构成了严峻挑战。本文构建了一种高精度室内增强现实（AR）导航系统，该系统结合了三维电子罗盘、红外超宽带（IR-UWB）定位和图像矩特征识别技术。这一创新方案首次将IR-UWB技术应用于增强现实中的三维配准，实现了厘米级定位精度。该系统由多个技术模块组成：CMOS摄像头用于捕捉真实场景；头盔显示器用于显示增强内容；IR-UWB模块提供精确的位置跟踪；三维电子罗盘用于测量视角方向；图像矩特征模块用于识别展品；虚拟场景生成模块用于创建虚拟内容；虚实融合模块用于将虚拟内容与真实场景无缝融合。
3D电子罗盘在虚拟现实领域展现出独特的价值，尤其是在需要真实方向映射的沉浸式体验中。通过将现实世界的方向基准引入虚拟环境，电子罗盘解决了VR系统中方向感知不一致的问题，显著降低了用户的眩晕感和迷失方向的倾向。在高端VR系统中，3D电子罗盘与MEMS传感器集成，构建全方位跟踪参考，使虚拟摄像机能够精确地再现用户头部真实的旋转角度和方向。
基于电子罗盘和MEMS系统的虚拟云台代表了VR交互设备的技术创新。该系统无需笨重的机械结构，它通过电子罗盘测量三维地磁场数据，并结合MEMS加速度计和陀螺仪的数据，计算云台的相对方位角和姿态角，以及相机镜头的变焦和对焦信息。
电子罗盘在增强现实/虚拟现实（AR/VR）中的核心价值在于提供可靠的方向参考和空间信息，其技术演进正推动设备从“视觉沉浸”升级到“多感官协作交互”。随着新材料、算法和传感器的不断涌现，电子罗盘在AR/VR系统中的作用将愈发重要，最终实现虚拟世界与现实世界的无缝融合。
