如果传感器模块与用户系统之间采用UART、SPI或IO方式通信，通常情况下，传感器模块的接口电压电平为3.3V，用户系统的电压电平也为3.3V，通常可以直接连接。但是，如果用户系统的接口电压电平为1.8V或5V，当模块与单片机系统进行数据交换时，由于通信双方电压电平不匹配，可能会导致通信失败、电流反向、功耗异常、电压异常等问题。本文将介绍几种常用的电平匹配方法，用户可根据实际情况选择合适的方法。

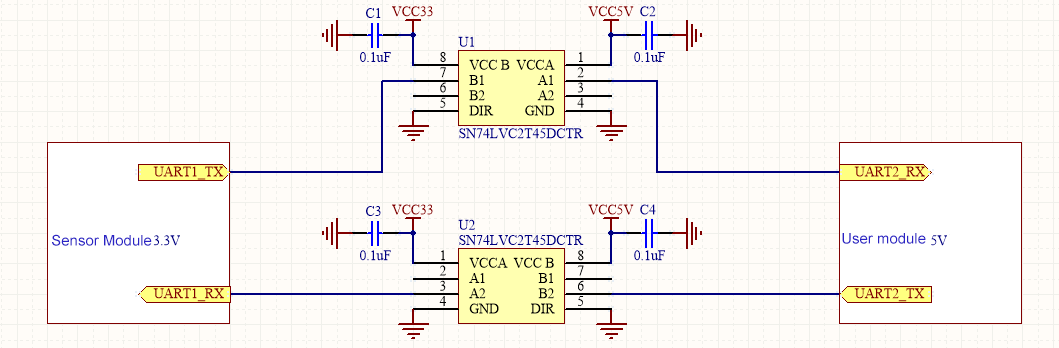

将所需的两个转换电源分别连接到转换芯片的两侧，然后将转换所需的输入和输出信号分别连接到芯片的输入和输出端。所有转换部分均由芯片内部完成。下图所示为使用 SN74LVC2T45DCTR 的电平转换电路。
该方案的优点是速度快、驱动力强、操作简便。缺点是成本相对较高。

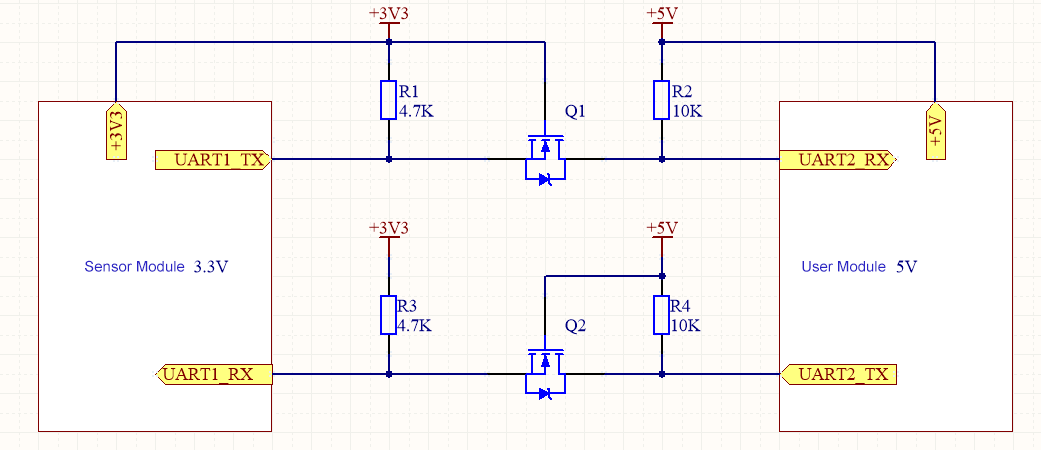

如下图所示，这是一个双向电平转换电路。
首先，我们分析一下数据从 3.3V 发送到 5V 的情况。当 UART1_TX 端为高电平时，MOSFET Q1 处于截止状态，UART2_RX 端被拉高至其电源电压。当 UART1_TX 端为低电平时，MOSFET Q1 导通，UART2_RX 端被 Q1 拉低至低电平，完成电平转换。
其次，我们来分析数据从 5V 发送到 3.3V 的情况。当 UART2_TX 端为高电平时，MOSFET Q2 和体二极管均处于截止状态，UART1_RX 被 R3 上拉至高电平。当 UART2_TX 输出低电平时，MOSFET 不导通，但其体二极管会将 UART1_RX 拉低至低电平。此时，Vgs 大于 MOSFET 的导通电压，MOSFET 导通，进一步降低 UART1_RX 的电压。
MOSFET 也可以用晶体管代替。
该方案的优点是成本低，缺点是数据波特率通常不能超过 400 kbps。

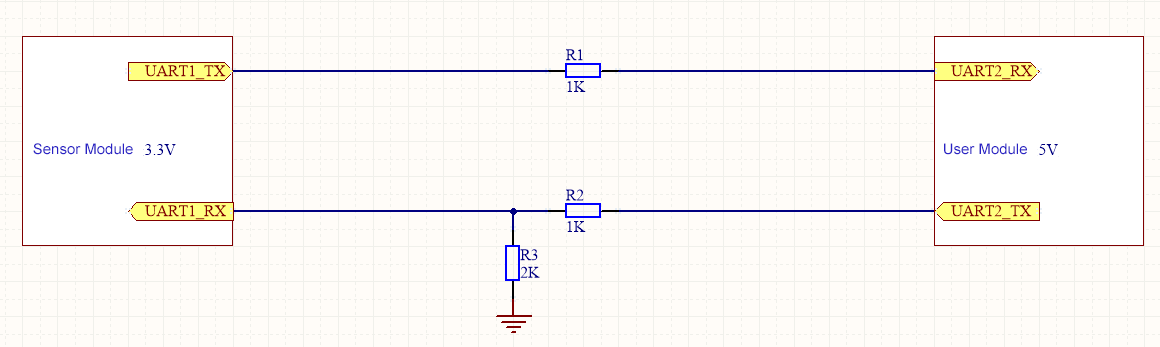

此方案仅使用一种元件——电阻器，如下图所示。当3.3V电平模块向右侧发送数据时，电流仅流经限流电阻器，客户端接收端的电平在有效范围内。当5V电平客户端向左侧发送数据时，使用两个电阻器进行分压，左侧接收端的电压为5V * 2K / (1K + 2K) ≈ 3.3V。
这种方案的优点是成本极低，便于PCB板布局。缺点是驱动能力较弱，无法实现很高的速度。通常情况下，采用这种方式的波特率不超过100 kbps。
