为了防止用户误接电源输入线导致电源烧毁，电源输入端通常需要设置防反接电路。同时，为了确保输入电压在安全范围内，还需要对输入电压进行过压保护。

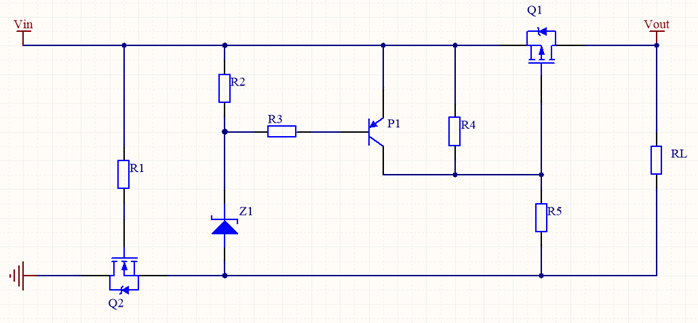

图 1 所示的电路实现了防反接和过压保护的集成功能。
其过压保护功能分析如下：当Vin 在正常输入电压范围内，稳压器Z1不会反向击穿，R2和R3的电流基本为0，Vbe 晶体管 P1 的导通电压为 0，即 PNP 晶体管未导通，Vgs PMOS管Q1的导通状态由电阻R4和R5的分压器决定。当Vgs大于导通阈值时，PMOS管导通，即电源正常工作；当Vin输入大于正常输入电压时，此时Vin>Vbr电压调节器失效，PNP晶体管Q1导通，VCE≈0，即Vgs PMOS管的电压≈0，PMOS管关闭，即实现了过压保护。
其反接保护功能分析如下：输入反接保护由NMOS管Q2实现。当电源正极从Vin输入时，栅极电压Vgs 当NMOS管Q2为高电平时，Q2导通，Q1、负载RL和Q2构成一个回路，电路正常工作；当电源正极接反（负极接反）时，Q2截止，整个回路断开，电路停止工作，从而起到反接保护的作用。
