电子罗盘是一种重要的导航工具，能够实时提供运动物体的航向和姿态信息。电子罗盘的校准是确保其方向测量精度的关键步骤。
电子罗盘通过测量地磁场分量来确定方向。校准过程实际上是“磁场椭圆拟合”：
一个）收集磁场数据
当设备旋转时，向各个方向运动。
b)通过算法计算硬铁干扰（固定偏移）和软铁干扰（缩放和交叉耦合），生成补偿参数。
c)在后续测量过程中自动应用补偿，使磁场数据拟合到以原点为中心的球体中，从而提高方向精度。
电子罗盘的校准方法主要包括两种方法：平面校准和三维8字形校准。
为了校准XY轴，配备磁传感器的设备会在XY平面内自行旋转，这相当于地球磁场矢量绕垂直于XY平面的法线点O(γx,γy)旋转。该旋转轨迹代表了旋转过程中磁场矢量在XY平面内的投影轨迹。由此可以确定圆心位置，即(Xmax+Xmin)/2和(Ymax+Ymin)/2。类似地，设备在XZ平面内旋转可以得到地球磁场在XZ平面上的轨迹圆，进而计算三维空间中的磁场干涉矢量γ(γx, γy, γz)。校准后，电子罗盘可以在水平面上正常使用。但是，由于罗盘与水平面之间存在角度，该角度会影响航向角的精度，因此需要通过加速度传感器进行倾斜补偿。

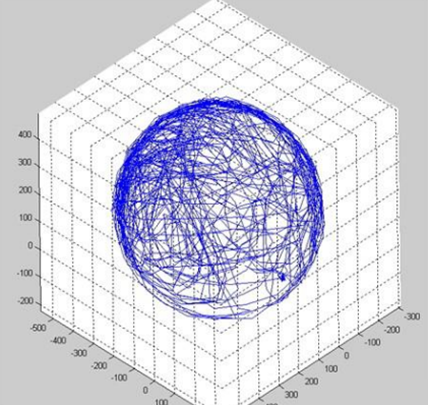

通常情况下，当带有传感器的设备在空中沿各个方向旋转时，由测量值构成的空间几何结构实际上是一个球体，所有采样点都落在该球体的表面上，如下图所示。
一个）空中旋转：使用校准设备在空中进行8字形运动，使设备的法线方向指向空间的8个象限。通过获取足够的采样点，确定中心O(γx,γy,γz)，即固定磁场干扰矢量的大小和方向。
b)采样点采集：当设备在空中沿各个方向旋转时，由测量值构成的空间几何结构实际上是一个球体，所有采样点都落在该球体的表面上。利用这些采样点，可以确定圆心，进而确定硬磁干扰值并进行校准。
Ø远离干扰源：确保校准环境 3 米范围内没有大型金属物体（如铁柜、车辆）、电机、扬声器或其他电磁设备。
Ø水平放置：使用水平仪或内置传感器调整到水平状态，确保测量基于地磁场的水平分量。
Ø固定方法：握持设备时避免佩戴金属手表或戒指；如果是嵌入式设备（例如无人机），请确保安装稳定。
一个）手动触发：请参阅产品手册，常用方法包括：
n组合键（例如长按电源键和功能键 5 秒钟）。
n软件说明（通过配套应用程序选择“校准指南针”）。
b)自动提示：某些设备在检测到磁场异常时会自动提示校准（例如持续显示“低精度”）。
一个）水平旋转（二维校准）：
n缓慢地绕垂直轴（Z轴）旋转设备，并保持其水平。
n确保旋转速度均匀（约 10 秒/圈），至少完成 2 圈以覆盖所有方向。
b)三维旋转（3D校准，适用于高精度设备）：
n依次绕 X（横滚）、Y（俯仰）和 Z（偏航）轴旋转，每个轴至少旋转 360°。
n示例操作：水平旋转后，将设备翻转至直立状态，然后前后倾斜。
一个）方向比较法：将设备指向已知的地理方向（例如使用指南针确定正北方向），并检查读数是否匹配。
b)软件验证：使用地图应用程序或专业工具（如磁场分析软件）来观察方向稳定性和准确性。
c)重新校准：如果偏差超过设备的标称误差（例如±3°），则需要重新校准和环境干扰检查。
