定向钻井的精确控制依赖于三个关键参数：倾角（井眼倾斜的角度）、方位角（井眼朝向的地理方向）和工具面角（定向工具的方位）。即使这些角度出现微小的偏差，也会随着井深的增加而累积，导致显著的轨迹偏差，造成数百万美元的经济损失，甚至引发安全事故。Micro-Magic公司推出的NF1000 MEMS寻北器，凭借其低成本、小巧尺寸、高精度和耐恶劣环境等优势，为应对这一挑战提供了至关重要的解决方案。

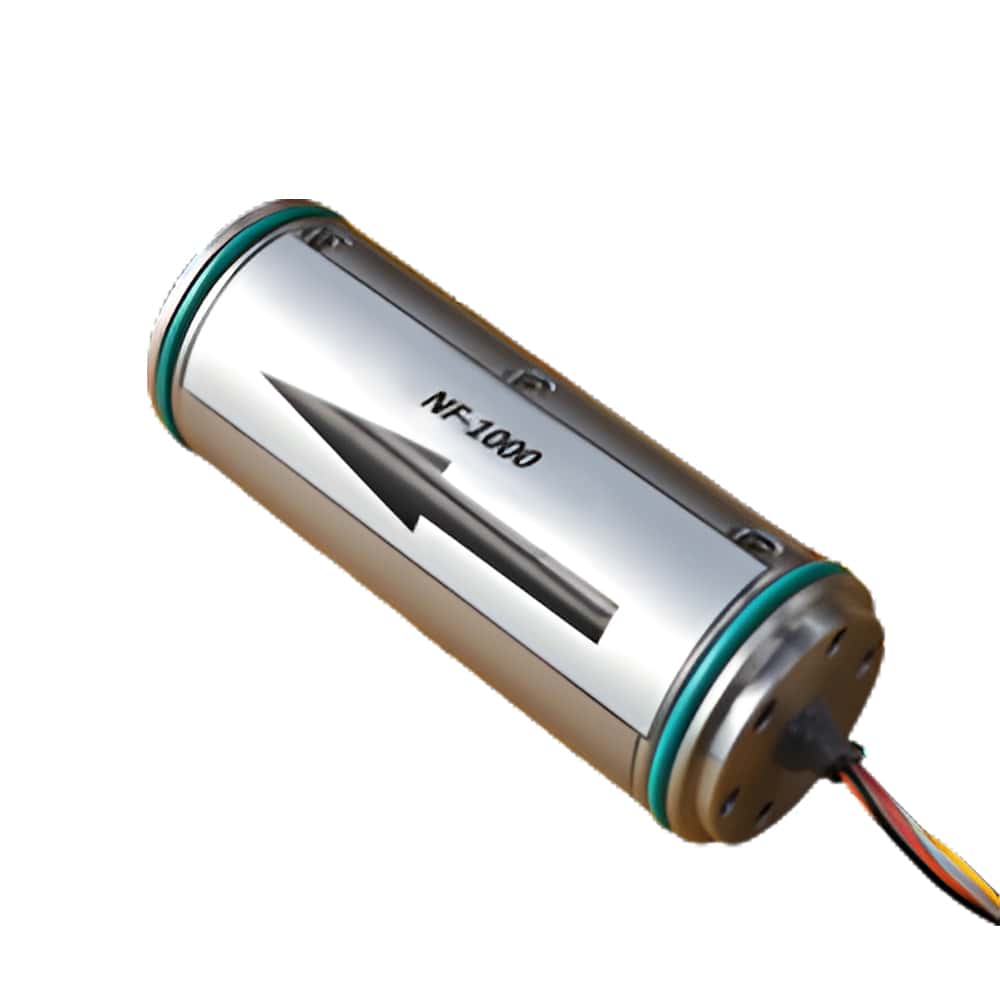

NF1000 采用高性能MEMS陀螺仪和加速度计，具有出色的全温校准能力（-45℃至+120℃），即使在极端地下环境下也能保持稳定的输出。其寻北精度高达1°secL（L代表纬度），水平姿态精度优于0.15°，满足油气钻井定向钻井的高要求。此外，传统寻北设备通常体积庞大、安装复杂，而NF1000尺寸仅为Φ31.8mm×85mm，重量不足400g，易于集成到钻杆、隧道掘进机等狭小空间内，大大降低了安装难度和改造成本。
在定向钻井的具体应用中，NF1000 被牢固地安装在井下钻具组件的测量短段内。如果 NF1000 的 X 轴与钻头方向之间存在固定角度，系统将进行坐标轴转换，以确保输出的井眼倾角和方位角与钻具的真实姿态完全一致。在钻井过程中，NF1000 内置的三轴 MEMS 陀螺仪持续感知钻具的角速度，而三轴加速度计则感知重力加速度分量。通过内部导航算法实时计算三个关键数据点：
（1） 井倾角：范围从 0° 到 180°，用于确定井眼是垂直的、倾斜的还是水平的。
（2） 方位角：从正北方向顺时针旋转到井眼水平投影线的角度决定了钻井的平面方向。
（3） 工具端面角度：分为重力工具端面角度和陀螺仪工具端面角度。这对于在磁干扰环境下进行定向倾斜和调整井眼轨迹至关重要。
NF1000代表了MEMS工艺惯性器件的最高水平。在油气田定向钻井的地下战场上，NF1000为每一口井提供精准、稳定、可靠的导向，帮助工程师在错综复杂的地下环境中准确抵达目标。
