管道式IMU检测原理及数据处理

要点

• 产品：管道检测用惯性测量单元 (IMU)

  主要特点：

  • 组件：配备 MEMS 陀螺仪和加速度计，用于测量角速度和角加速度。
  • 功能：通过精确测量运动和方向，检测弯曲、直径变化和清洁度，从而监测管道状况。
  • 应用领域：用于管道检测，包括应变识别、直径测量和清洁过程。
  • 数据处理：收集和处理数据，以准确评估管道健康状况、曲率和应变。
  • 结论：为管道维护提供了重要的见解，提高了检查和维护作业的效率和可靠性。

1. IMU测量原理

惯性测量单元（IMU）是一种能够测量物体在三维空间中角速度和角加速度的装置。其核心部件通常包括三轴陀螺仪和三轴加速度计。陀螺仪用于测量物体绕三个正交轴的角速度，而加速度计用于测量物体沿三个正交轴的加速度。通过整合这些测量值，可以获得物体的速度、位移和姿态信息。

2.管道弯曲应变识别

在管道检测中，惯性测量单元（IMU）可用于识别管道的弯曲应变。当IMU安装在清管器或其他移动设备上并在管道内移动时，它可以感知由管道弯曲引起的加速度和角速度的变化。通过分析这些数据，可以确定管道弯曲的程度和位置。

3.直径测量和管道清洗过程

管道直径测量和清洁是管道维护的重要组成部分。在此过程中，使用配备惯性测量单元（IMU）的管道清管器沿管道移动，测量管道内径，并记录管道的形状和尺寸。这些数据可用于评估管道的健康状况并预测可能的维护需求。

4.钢丝刷清洗工艺

钢丝刷清管工艺用于清除管道内壁上的污垢和沉积物。该工艺中，带有钢丝刷和惯性测量单元（IMU）的清管器沿管道移动，通过刷洗和冲洗的方式清洁管道内壁。IMU 可以记录清管过程中管道的几何信息和清洁度。

5. IMU检测过程

在管道维护过程中，惯性测量单元（IMU）检测是利用IMU进行数据采集和测量的关键步骤。IMU安装在管道清管器或类似设备上，在管道内移动，同时记录加速度、角速度和其他参数。这些数据可用于分析管道的健康状况，识别潜在问题，并为后续的维护和管理提供依据。

6.数据采集和后处理

完成惯性测量单元（IMU）检测后，需要对采集到的数据进行采集和后处理。数据采集是将原始数据从IMU设备传输到计算机或其他数据处理设备。后处理包括对数据进行清洗、校准、分析和可视化。通过后处理，可以从原始数据中提取有用信息，例如管道的形状、尺寸、弯曲程度等。

7.速度和姿态测量

惯性测量单元（IMU）可以通过测量加速度和角速度来计算物体的速度和姿态。在管道检测中，速度和姿态的测量对于评估管道健康状况和识别潜在问题至关重要。通过监测管道内清管器（pig）的速度和姿态变化，可以推断管道的形状、弯曲程度以及可能存在的障碍物。

8.管道曲率和应变评估

利用惯性测量单元（IMU）测量的数据，可以评估管道的曲率和应变。通过分析加速度和角速度数据，可以计算管道在不同位置的曲率半径和弯曲角度。同时，结合管道的材料特性和载荷条件，还可以评估管道弯曲处的应变水平和应力分布。这些信息对于预测管道寿命、评估安全性以及制定维护计划至关重要。

总结

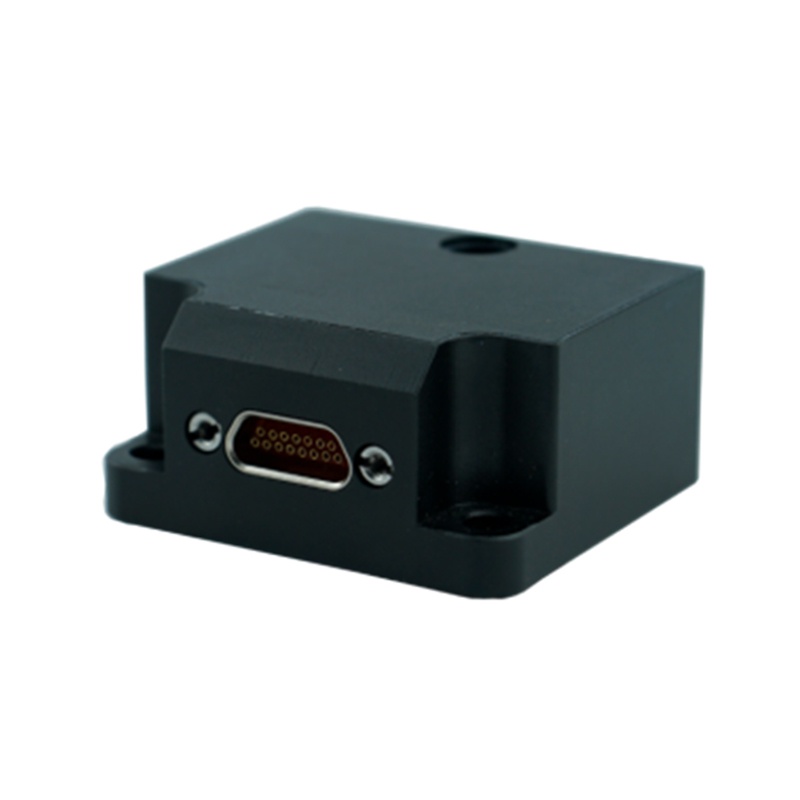

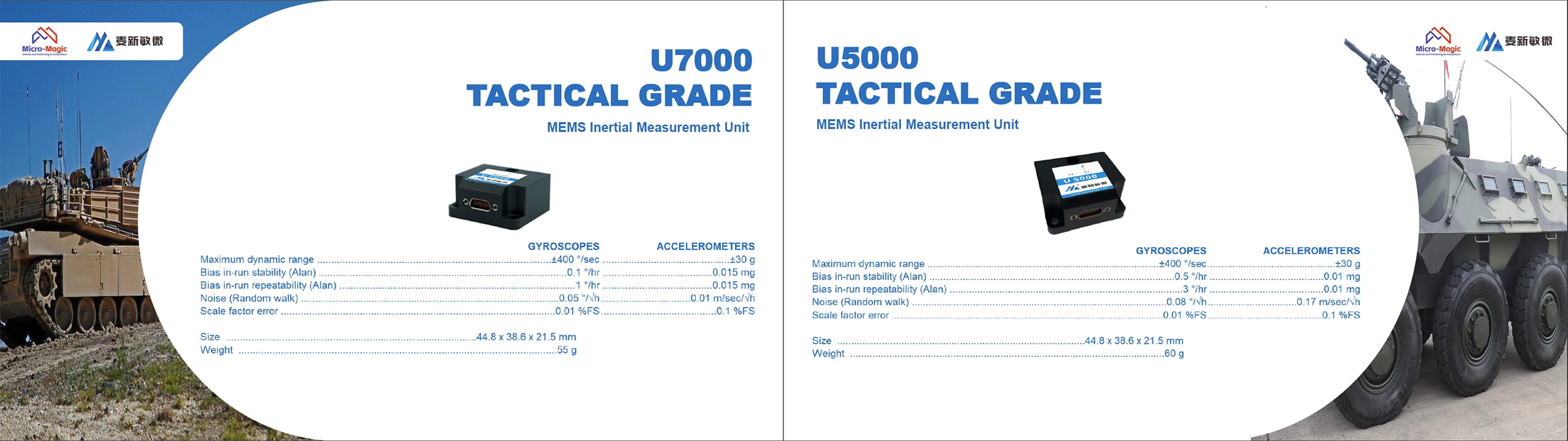

综上所述，惯性测量单元（IMU）在管道检测中发挥着重要作用。通过测量加速度和角速度等参数，可以实现对管道健康状况的全面评估和维护。随着技术的不断进步和应用领域的不断拓展，IMU在管道检测中的应用将越来越广泛。Micro-Magic公司自主研发的MEMS IMU具有较高的精度，例如U5000和U7000等，精度更高，属于导航级产品。如果您想了解更多关于IMU的信息，请尽快联系我们的专业技术人员。
