如图 1 所示的 STM32 复位电路中，通常在 RC 复位电路的电阻端并联一个开关二极管。该二极管的主要功能是加速电容器电荷的释放。

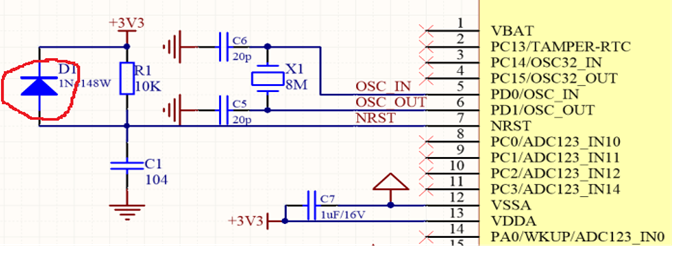

图 1 STM32 复位电路

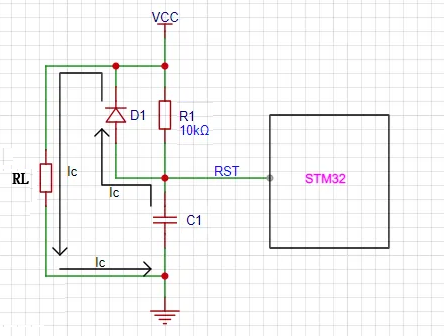

图 2 STM32 复位电路的放电路径
在RC复位电路中，放电二极管必不可少，其主要功能是快速放电。当电源关闭或因干扰导致瞬时断电时，电容器中存储的电荷需要通过某种路径释放，以确保下次上电时能够正确复位。如果没有二极管，当断电干扰脉冲较窄时，电容器会通过电阻较大的电阻R1放电，导致放电速度较慢。RC电路在断电瞬间无法完全放电，系统也无法在恢复供电后自动复位。瞬时断电干扰会导致程序停止正常运行，进而导致程序运行异常或进入无限循环。二极管的加入为电容器提供了一条快速放电路径。由于二极管的导通电阻非常低，如图2所示的STM32复位电路放电路径所示，电容器C1中的电荷会通过二极管D1快速放电，从而保证复位电路的稳定性和可靠性。断电时，电容器通过二极管快速放电至地。当电源恢复时，电容器已完全放电，可以立即开始充电，从而触发复位操作。这种快速放电过程确保复位电路在断电或电源异常后能够迅速恢复到初始状态。
