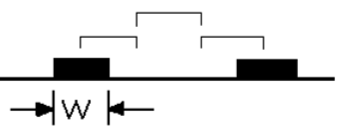

为了确保信号布线质量并防止PCB设计中的串扰，我们保持信号走线之间的间距为线宽的三倍。如图1所示，该间距指的是走线中心之间的距离。由于线宽在英文中通常用“width”表示，因此该规则通常被称为3W原则。当走线中心间距至少为线宽的三倍时，可以保证70%的线间电场不受干扰。如果需要保证98%的线间电场不受干扰，则可以使用10W原则。
3W 原则是一种 PCB 布局原则，设计人员无需额外的设计技巧即可遵循。然而，这种设计方法会占用大量面积，并可能增加布线难度。3W 原则的基本出发点是最大限度地减少走线之间的耦合。该原则可以表述如下：走线之间的距离（走线中心之间的距离）必须是单条走线宽度的三倍。或者，两条走线之间的距离必须大于单条走线宽度的两倍。例如，如果时钟线的宽度为 6 mil，则其他走线只能与该走线保持 2 x 6 mil 的距离，或者说，边到边的间距必须大于 12 mil。在 PCB 设计中，只需确保走线中心之间的间距是走线宽度的三倍，即可轻松实现 3W 原则。例如，如果一条走线的宽度为 6 mil，那么在 Allegro 中，可以将线到线的间距设置为 12 mil 以满足 3W 原则。软件中的间距是根据边缘到边缘的间距计算的，如图 2 所示。
