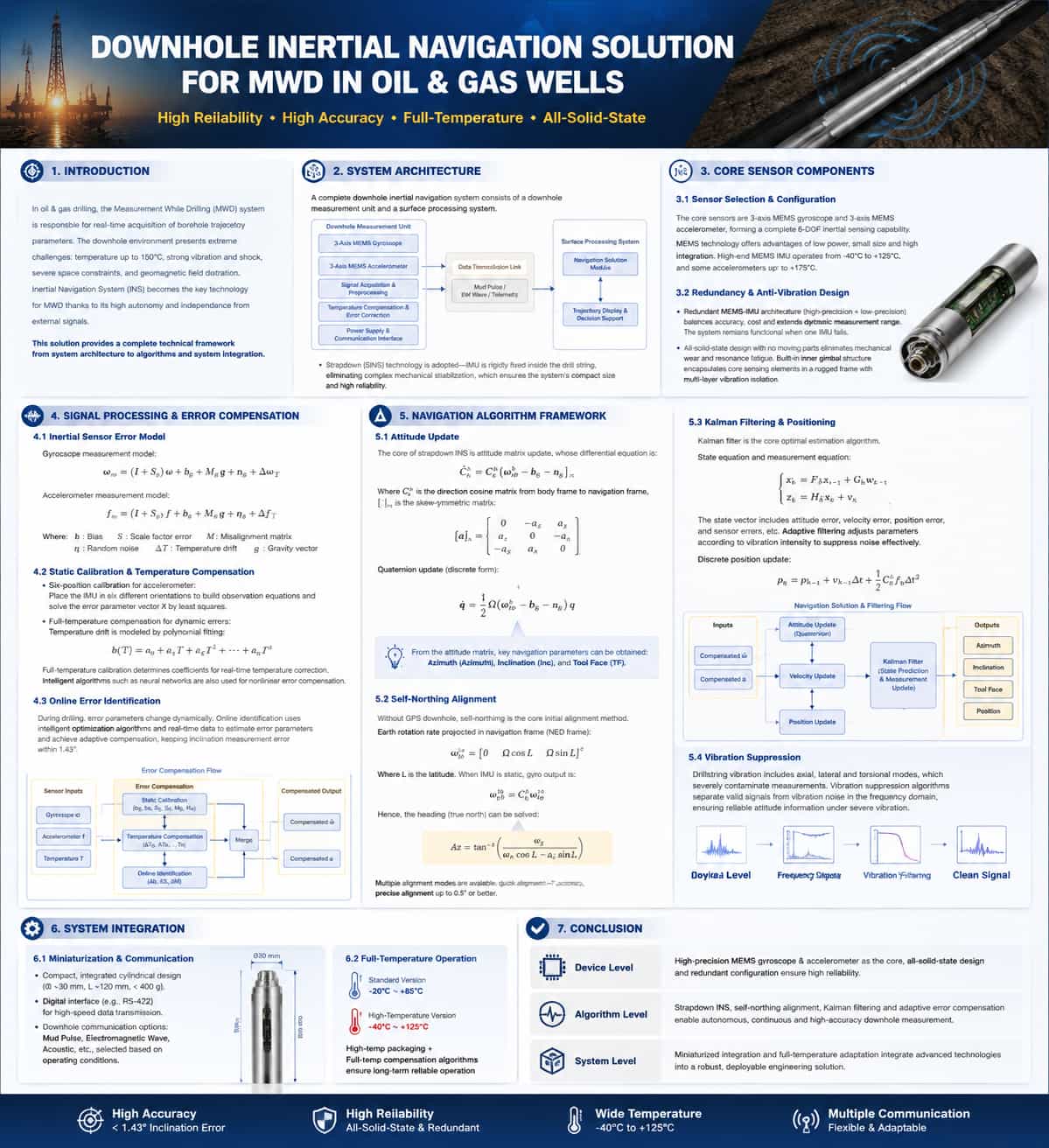

介绍
在油气钻井工程中，随钻测量（MWD）系统承担着获取实时井眼轨迹参数的关键任务。井下环境对导航系统提出了极其严苛的要求，包括超过150°C的高温、持续强烈的振动和冲击、严格的空间限制以及显著的地磁场畸变，所有这些都给井下导航带来了技术挑战。惯性导航系统（INS）因其高度自主性和对外部信号的独立性，已成为MWD的关键技术手段。本文从五个方面对INS进行了技术分析：系统架构、核心组件、误差补偿、导航算法和系统集成。
系统架构

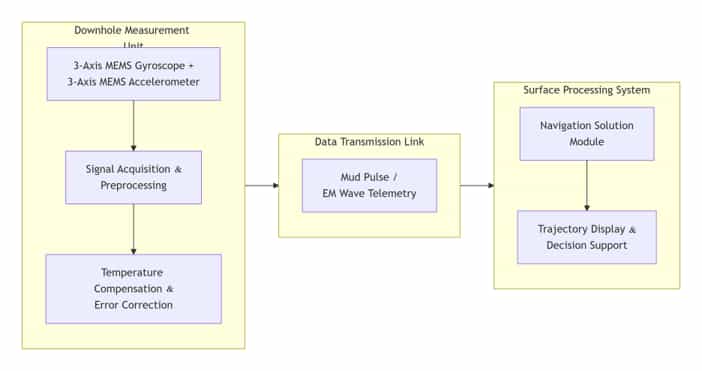

一套完整的惯性随钻测量系统由井下测量单元和地面处理系统组成。井下单元安装在钻铤内靠近钻头的位置，集成了惯性测量单元（IMU，包含三轴陀螺仪和三轴加速度计）、信号采集电路、电源模块和通信接口。地面系统负责数据接收、导航计算、井眼轨迹可视化和决策支持。
目前主流的解决方案采用捷联式惯性测量技术，将惯性测量单元（IMU）刚性安装在钻井工具内部。这种方法省去了复杂的机械稳定结构，从根本上实现了系统小型化并提高了可靠性。
核心传感器组件
传感器选择和配置
随钻测井（LWD）惯性导航系统的核心传感器由三轴MEMS陀螺仪和三轴MEMS加速度计组成，提供全面的六自由度惯性传感能力。MEMS技术因其低功耗、小尺寸和高集成度等优势，已成为主流选择。高端MEMS惯性测量单元（IMU）的工作温度范围为-40°C至+125°C，部分加速度计甚至能够承受高达+175°C的温度。
冗余配置和抗振设计
冗余的MEMS-IMU配置是提高可靠性的关键方法。典型的双惯性导航架构同时集成了高精度和低精度IMU，在兼顾精度和成本的同时，扩展了动态测量范围。即使其中一个传感器单元发生故障，系统仍能正常工作。
在抗振性能方面，该全固态设计不含任何移动机械部件，从根本上消除了机械磨损和共振引起的疲劳。内部平台结构将核心传感元件封装在坚固的支架内，并采用多层结构来吸收和抑制振动能量。
信号处理与误差补偿
惯性传感器误差模型
MEMS惯性传感器的测量结果包含多种误差分量。陀螺仪测量模型如下：
ω̃ = ω + b_g + s_g∙ω + M_g∙ω + n_g + ε_g(T)
加速度计测量模型为：
ã = a + b_a + s_a∙a + M_a∙a + n_a + ε_a(T) + g
其中："b" = 偏差；"s" = 比例因子误差；"M" = 安装误差矩阵；
“n” = 随机噪声；“ε(T)” = 温度漂移；“g” = 重力加速度矢量。
实现高精度测量需要对每个误差项进行校准和补偿。
静态校准和温度补偿
静态误差补偿在工厂校准阶段进行。以加速度计的六位置校准为例，通过将IMU放置在六个不同的方向上，建立观测方程——$y = H \cdot X + v$。
然后使用最小二乘法求解误差参数向量 $X$。
全温域补偿对于动态补偿至关重要。多项式拟合模型常用于表征温度漂移：
$\varepsilon(T) = k_0 + k_1 T + k_2 T^2 + \dots + k_n T^n$
通过全温标定实验确定拟合系数（$k_0, k_1, \dots, k_n$），以实现实时温度校正。近年来，还引入了诸如神经网络等智能算法来有效补偿非线性误差。
在线错误识别
钻井过程中误差参数会动态变化，这是传统离线校准难以应对的情况。在线误差识别利用智能优化算法和实时数据动态识别误差参数并实现自适应补偿，从而将井眼倾角测量误差控制在1.43°以内。

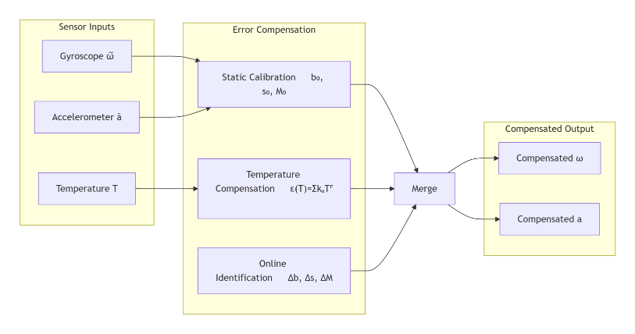

完整的误差补偿流程如下：
5. 导航算法框架
5.1. 态度更新
捷联惯性导航计算的核心是姿态矩阵的更新；其微分方程为：
