一、引言
在石油钻探和地质勘探等井下作业中，惯性测量单元（IMU）执行着包括井眼轨迹控制、随钻测量（MWD）、姿态确定和导航/定位在内的核心功能。然而，井下环境对传感器而言堪称“炼狱”：温度可超过150°C甚至200°C，压力超过100 MPa，钻柱还要承受持续剧烈的振动和高冲击载荷。在这样的环境下，传统的IMU传感器极易出现精度漂移、使用寿命缩短，甚至完全失效。因此，制定适用于高温、高压、高振动井下环境的IMU传感器的严格技术规范，对于确保钻井作业的安全性和精度至关重要。

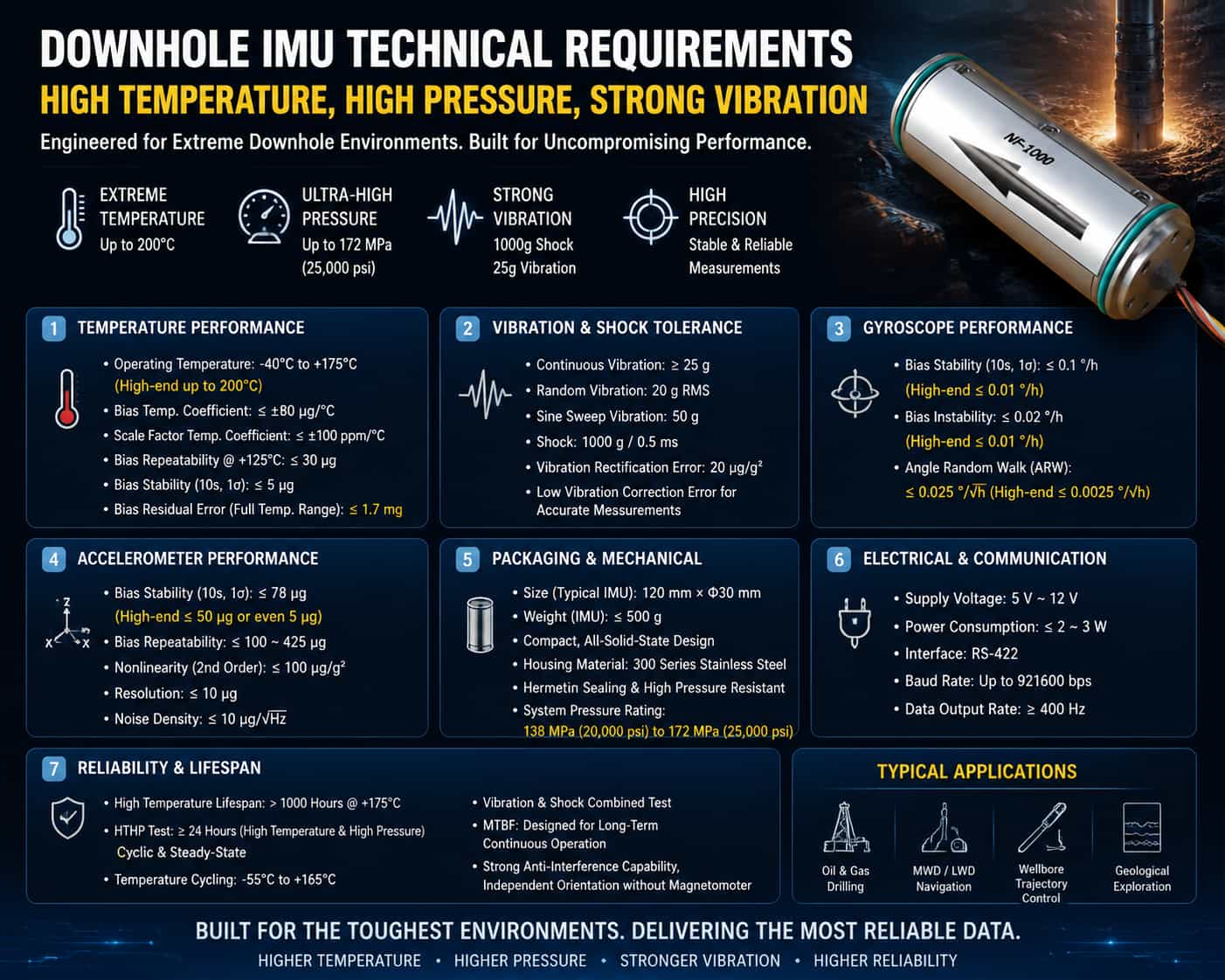

井下惯性测量单元（IMU）传感器的技术规格可归纳为六个关键维度：温度适应性、抗振抗冲击性、精度和稳定性、封装和尺寸限制、电气和功率特性以及使用寿命和可靠性。以下将详细介绍这些方面。
二、温度适应性规格
温度是井下环境对惯性测量单元（IMU）传感器构成的最严峻挑战。全球地温梯度通常为每公里深度25°C；在超深井中，井底温度往往超过150°C。因此，工作温度范围是一项重要的技术指标。
工作温度范围：井下惯性测量单元 (IMU) 传感器通常需要-40°C至+125°C的工作温度范围，而高端产品则必须能够承受-40°C至+175°C或更高的温度。一些专为超深井设计的传感器甚至可以承受180°C至200°C的极端温度。工作温度范围的下限也不容忽视，因为设备必须能够在寒冷地区或冬季条件下承受低温。
全温域补偿和温度稳定性：仅仅具备在宽温度范围内工作的能力并不足以满足精度要求。传感器必须在整个温度范围内进行精确补偿，以确保即使在极端温度波动下也能保持低漂移和高重复性。关键规格包括：偏置温度系数通常需要控制在±80 μg/°C以内，比例因子温度系数需要控制在±100 ppm/°C以内。在+125°C的高温环境下，加速度计的偏置重复性必须控制在30 μg以内，其偏置稳定性（10秒1σ）必须小于5 μg。温度范围内的残余偏置误差是评估温度适应性的关键参数；高端产品可以将其控制在1.7 mg以内。
三、振动和冲击耐受性规范
在旋转钻井过程中，井下钻柱会受到持续的宽带随机振动以及钻头破碎岩石产生的瞬时强冲击。这是惯性测量单元（IMU）传感器面临的第二个主要挑战。
连续振动耐受性：传感器必须能够承受连续振动环境，通常需要能够承受超过 25g（重力加速度）的连续振动。在随机振动条件下，一些高性能传感器已成功通过了 20g RMS 随机振动和 50g 正弦扫频振动的联合测试。
瞬时冲击耐受性：钻头冲击会产生极高的瞬时峰值加速度；传感器必须能够承受高达 1000g/0.5ms 的高强度冲击。该指标直接决定了传感器在恶劣工作条件下的耐受能力。
振动抑制能力：传感器不仅要能够“承受”振动，还必须“抑制”振动对测量精度的影响。振动校正误差是一个关键因素；先进的闭环架构可以将该误差降低十倍，从而实现 20 μg/g² 的振动抑制能力。低振动校正误差确保在钻柱复杂的振动中也能清晰地提取出真实的重力和角速度信号。
四、精度和稳定性规格
IMU传感器在满足环境适应性要求的同时，还必须具备足够的测量精度；否则，姿态确定和轨迹控制将毫无意义。
陀螺仪规格：陀螺仪偏置稳定性是衡量陀螺仪精度的核心参数。通常要求低于 0.1°/h（10 秒 1σ），高端产品可达到 0.01°/h 甚至更低。偏置不稳定性要求低于 0.02°/h，部分产品可达到 0.01°/h 以内。角度随机游走 (ARW) 是衡量陀螺仪噪声水平的关键指标；要求低至 0.025°/√h，高端产品可达到 0.0025°/√h。
加速度计规格：偏置稳定性要求通常低于 78 μg，高性能产品可达到低于 50 μg 甚至 5 μg（10 秒，1σ）。偏置重复性必须控制在 100 μg 至 425 μg 的范围内。二阶非线性系数必须小于 100 μg/g²，以确保在宽动态范围内加速度测量的线性度。在分辨率方面，高性能加速度计可达到低于 10 μg 的水平。噪声密度是加速度计噪声基底的关键指标，通常要求低于 10 μg/√Hz。
长期稳定性：鉴于井下作业可能持续数周甚至数月，传感器偏差和比例因子的长期稳定性至关重要。偏差的月度重复性必须控制在 150 μg 以内，比例因子的月度重复性必须控制在 150 ppm 以内。非线性系数的月度重复性必须控制在 ±40 μg/g² 以内。
五、包装和尺寸限制
井下空间极其有限；IMU传感器必须满足严格的小型化和封装要求。
物理尺寸：传感器需要紧凑的设计才能安装在直径有限的井下工具中。典型的高性能惯性测量单元 (IMU) 尺寸约为 120 mm × Φ30 mm。诸如加速度计之类的离散元件则需要更小的尺寸，典型尺寸可小至 Φ18.2 × 16 mm。
重量：轻量化设计是井下仪器的标准要求。完整的惯性测量单元 (IMU) 的重量通常控制在 500 克以下，而独立的加速度计重量可低至 25 克。
结构设计：对于井下惯性测量单元 (IMU) 而言，全固态设计（无移动部件）是首选，可显著提高其在强振动和高冲击环境下的可靠性。集成式圆柱形设计便于将其嵌入井下工具中，而无需改变现有设备的布局。外壳必须采用耐腐蚀、高强度材料制造，例如 300 系列不锈钢。密封性和耐压性：作为井下仪器的核心部件，IMU 传感器需要符合高压密封标准的封装。尽管 IMU 通常安装在耐压工具串内，但其封装设计仍必须确保在高温高压环境下保持气密性和绝缘性能。系统级耐压规格通常要求额定压力为 138 MPa (20,000 psi) 甚至 172 MPa (25,000 psi)。
六、电气和功耗规格
井下供电条件有限；因此，IMU传感器的电气特性直接影响系统的可行性和运行时间。
供电电压：必须支持宽输入电压范围，以适应不稳定的井下电源条件；典型要求范围为 5V 至 12V。
功耗：低功耗是一项关键要求。整个IMU单元的功耗通常需要控制在2W至3W之间。低功耗不仅能减轻井下供电系统的负载，还能最大限度地降低传感器自身的温升，从而有利于高温环境下的热管理。
通信接口：必须配备适用于远距离井下传输的总线接口；RS-422 是一种常用选择。通信波特率必须满足实时性要求，通常可达 921,600 bps。数据刷新率必须满足控制系统的实时性需求，典型值不低于 400 Hz。
七、使用寿命和可靠性规范
井下作业不能随意中断；因此，IMU传感器必须具有足够的运行寿命和可靠性。
高温工作寿命：传感器必须能够在额定工作温度下连续工作数千小时。在+175°C的极端工作温度下，其使用寿命需要超过1000小时。
可靠性测试：传感器必须通过一系列环境可靠性测试，包括高温高压 (HTHP) 循环和稳态测试（通常≥24 小时）、温度循环测试（例如，-55°C 至 +165°C）以及高温振动组合测试。平均故障间隔时间 (MTBF) 是可靠性的定量指标，必须满足连续井下作业的要求。抗干扰能力：在强磁干扰的井下环境中，惯性测量单元 (IMU) 必须具备自主定向能力——独立于地磁场——从而克服传统磁罗盘在铁磁环境（例如钢套管内）中面临的失效问题。
结论
井下惯性测量单元（IMU）的技术规范旨在承受高温、高压和剧烈振动，涵盖六个关键维度：温度适应性、抗振动和抗冲击性、测量精度和稳定性、封装尺寸、功耗以及使用寿命/可靠性。这些参数相互关联，彼此制约。行业趋势表明，IMU的上限工作温度正不断提高，从125°C逐步提升至150°C、175°C甚至200°C，同时振动抑制和测量精度也在不断提高，小型化和低功耗设计也在不断优化。这些技术进步正推动井下IMU传感器朝着更高的耐温性、抗振动性、更高的精度和更长的使用寿命发展，从而为深层油气资源的勘探和开发提供日益强大的技术支持。
