RS422通信原理详解：现场应用注意事项及常见问题解决方案

1. RS422 通信原理：

（1）RS422 工作模式：RS422 支持全双工通信模式，即数据可以同时双向传输，即使用两对差分线分别进行发送和接收，从而提高了通信的效率和灵活性。

（2）信号电平：RS422采用差分信号传输数据，即使用两条信号线（一条为正信号线，另一条为负信号线）传输数据。它具有较强的抗干扰能力，可实现远距离高速通信。其差分信号电平标准如下：

① 发送器：发送逻辑“1”时，A线和B线之间的电压差为+2V至+6V；发送逻辑“0”时，A线和B线之间的电压差为-2V至-6V。

② 接收端：可识别低至±200mV的差分电压。当A线电压比B线电压高200mV以上时，识别为逻辑“1”；当A线电压比B线电压低200mV以上时，识别为逻辑“0”。

（3）传输距离：在115200波特率下，RS485的最大传输距离通常约为1200米。通常波特率与传输距离成反比，但实际距离可能因以下因素而有所不同：

① 传输线质量：高质量屏蔽双绞线可以减少信号衰减和干扰，延长传输距离；

② 电磁环境干扰：电磁干扰较强的环境会缩短传输距离；

③ 端子匹配电阻：正确安装端子电阻（通常为120欧姆）可以减少信号反射，确保信号完整性，并提高通信质量。如果需要更远的传输距离，请考虑降低波特率或使用中继器。

（4）发射器的负载能力：一个 RS422 驱动器最多可以驱动 10 个接收器。

（5）终端匹配电阻的连接方式：RS422在短距离通信（一般不超过300米）时可以不连接终端匹配电阻。长距离通信时，可以在信号接收端连接一个120欧姆的电阻作为终端电阻。终端电阻可以吸收网络中的反射波，有效增强信号强度。

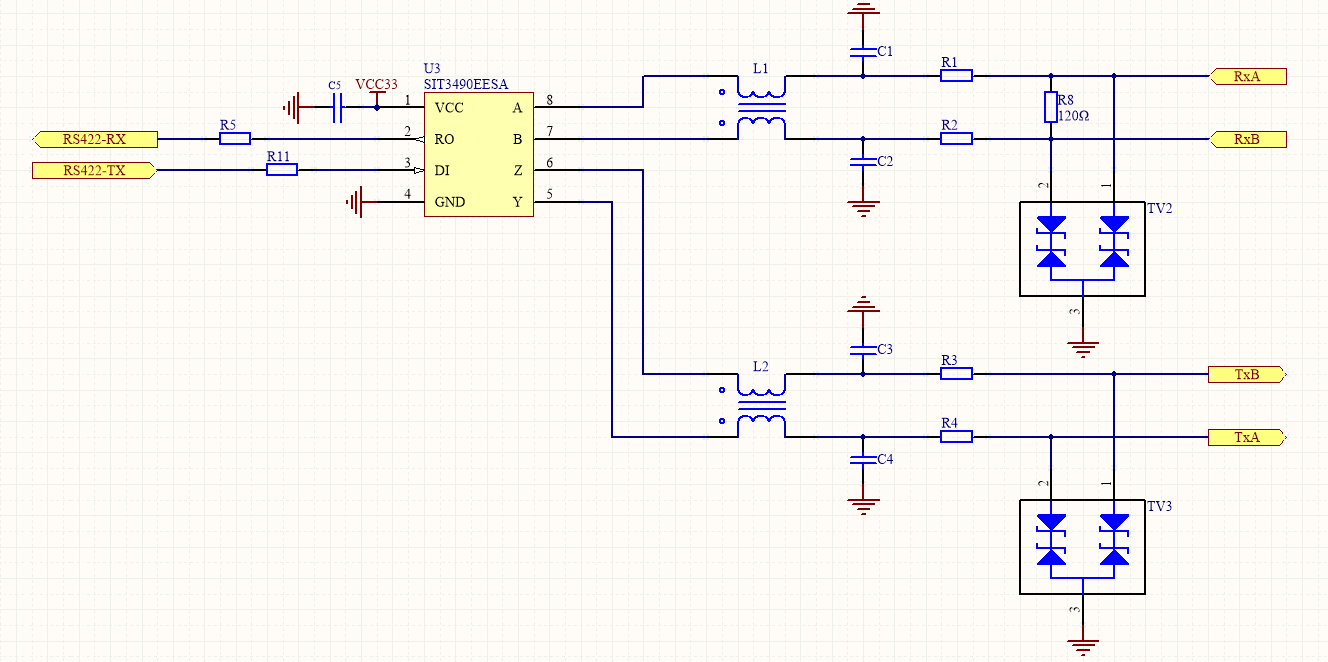

（6）RS422电路保护和干扰抑制：通常需要防静电(ESD)保护、限流保护和共模噪声抑制。其电气原理如下图所示：

防静电 (ESD) 保护：将 TVS 二极管分别连接到 A 和 B 差分线上的地，以防止静电串扰到后续电路并损坏元件。

限流保护：在 A 和 B 差分线上串联一个小电阻，以防止信号线短路或过电流损坏接口芯片。

抑制共模噪声：在A、B差分线上串联共模扼流圈L1和L2，以抑制线路上的共模干扰，提高系统的抗干扰能力。共模电感阻抗选择范围为120Ω/100MHz~2200Ω/100MHz，典型值为1000Ω/100MHz。

发送和接收的A、B差分线均接地，并连接电容器，以提供低阻抗的干扰回流路径，从而抑制共模高频噪声。电容值选择范围为22pF~1000pF，典型值为100pF。

2. 现场使用注意事项：

（1）RS422信号线不能与强电源线一起布线，必须遵循强弱电分离的原则。

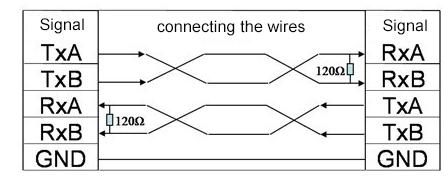

（2）信号线和地线的正确连接方式是：发送端的A线和B线分别连接到接收端的A线和B线，并且地线也必须连接。信号地线可以是额外的非屏蔽双绞线，也可以是屏蔽双绞线的屏蔽层。RS422总线必须可靠地单点接地，也就是说，整个RS422总线上只能有一个接地点，不能有多个接地点。这是因为接地的目的是为了保持地线上的电压（通常使用屏蔽线作为地线）稳定，防止共模干扰。如果多个接地点，反而会适得其反。

（3）信号干扰导致通信不稳定及解决方法：如果现场有时无法建立通信连接，可能是信号受到干扰，从而影响了信号的连续性。这就需要使用屏蔽双绞线进行长距离传输，并在接收端并联一个120欧姆的阻抗匹配电阻。

（4）屏蔽电缆的选择：选择使用普通的 5e 类屏蔽双绞线电缆，即网络电缆。

3. RS422通信常见问题及解决方法：
