FOG 指北仪是一款利用光纤陀螺仪的萨格纳克效应，能够精确自主地确定真北方向（地理北极方向）的精密仪器。它无需依赖 GPS、天文观测或已知参考点等外部参考，也不受地磁场干扰，这是其核心优势。

核心使用情况

（1） 初始对准和方位参考建立：这是最重要的功能。为需要了解自身绝对方向的各种平台或系统提供初始方位参考（真北方向）。

（2） 方向保持和自主导航：在知道初始位置和方向后，结合加速度计等传感器，可以进行短期高精度自主惯性导航，尤其是在 GPS 信号受限的环境中。

主要应用场景

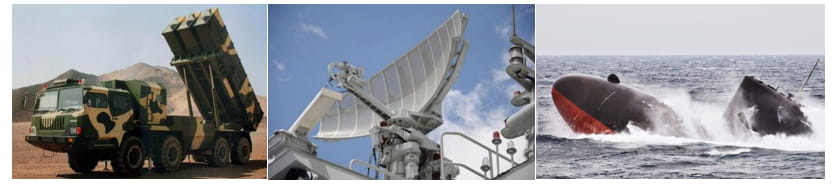

（1） 军事领域（核心应用）：

●武器系统目标指示与定向：FOG 北向探测器可为火炮、火箭发射器和导弹发射车提供快速、隐蔽的自主寻北功能，建立精确的射击参考方向，显著缩短反应时间，提高打击精度。为坦克和装甲车辆的主炮及火控系统提供高精度方位基准。为岸基/舰对舰导弹系统提供快速目标指示。

●平台定向与稳定性：FOG 北向探测器为雷达系统（地面、车辆和舰船）的雷达波束指向提供精确的方位角参考，确保目标探测和跟踪精度。为光电侦察/瞄准系统中红外、激光和其他光电设备的指向提供方向参考。为大型定向通信天线提供快速对准。

● 车辆/舰船初始方位：FOG 北向定位器激活后可快速确定装甲车辆和自行火炮的行进方向参考。当潜艇、水面舰艇离港、下潜或需要重新校准时，可为惯性导航系统提供精确的初始方位输入。

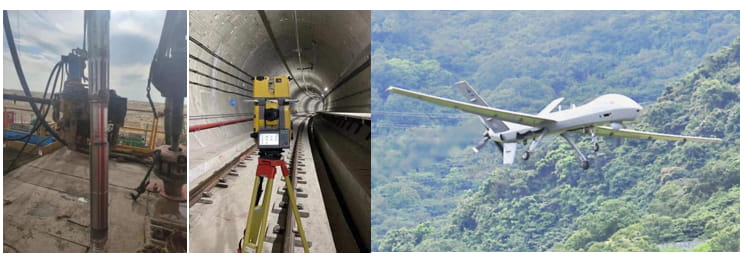

（2） 民用领域：

● 石油地质勘探：在随钻测量中，FOG北向仪安装在钻头附近，可实时、高精度地测量井眼的方位角（结合倾角）。它是定向钻井和水平钻井的关键技术，能够大幅提高钻井效率和油气采收率。这项技术在民用领域有着非常重要的应用。

● 大地测量和精密工程测量：在没有GPS信号或信号差异的区域（例如隧道、峡谷、城市峡谷、室内），FOG North Finder可为全站仪和激光跟踪仪等测量设备提供高精度方位基准。FOG North Finder可为桥梁、水坝和高层建筑等大型工程的变形监测系统提供方向功能。此外，FOG North Finder还可以建立独立于GPS的测量控制网络。

● 航空航天：在大型无人机的初始对准和导航过程中，FOG 北向探测器可为无人机提供快速自主的起飞参考方向，并在 GPS 故障时辅助导航。FOG 北向探测器还为飞机（尤其是直升机）的地面测试和维护提供方向指示功能。此外，FOG 北向探测器还可以辅助大型卫星天线快速准确地指向目标。

为什么在这些情况下 FOG 北向探测器具有优势？

● 强大的自主性：完全独立于外部信号（GPS、地磁），可在任何地点和任何时间工作。

● 抗干扰能力强：不受电磁干扰或金属环境的影响（与磁罗盘相比），能够在复杂的电磁环境和钢结构附近正常工作。

● 启动速度快：通常可以在几秒到几分钟内完成寻北，比传统的陀螺经纬仪或天文观测快得多。

● 高精度：现代高精度光纤陀螺仪寻北仪可以达到角秒级甚至亚角秒级的寻北精度。

● 高可靠性和长寿命：全固态设计，无移动部件（与机械陀螺仪相比），抗冲击和抗振动，维护要求低。

● 良好的环境适应能力：能够在较宽的温度范围和恶劣的环境下工作（例如油田地下的高温高压环境）。

适用于上述应用的相关产品

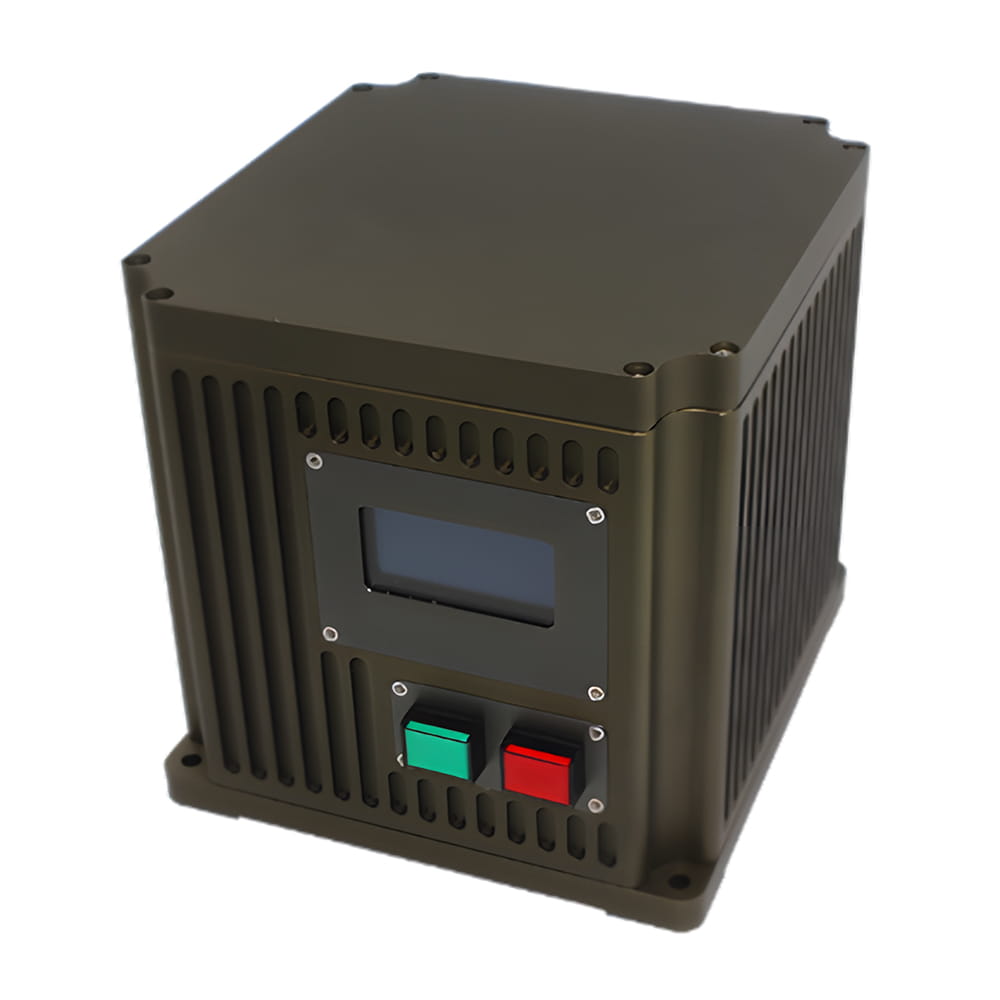

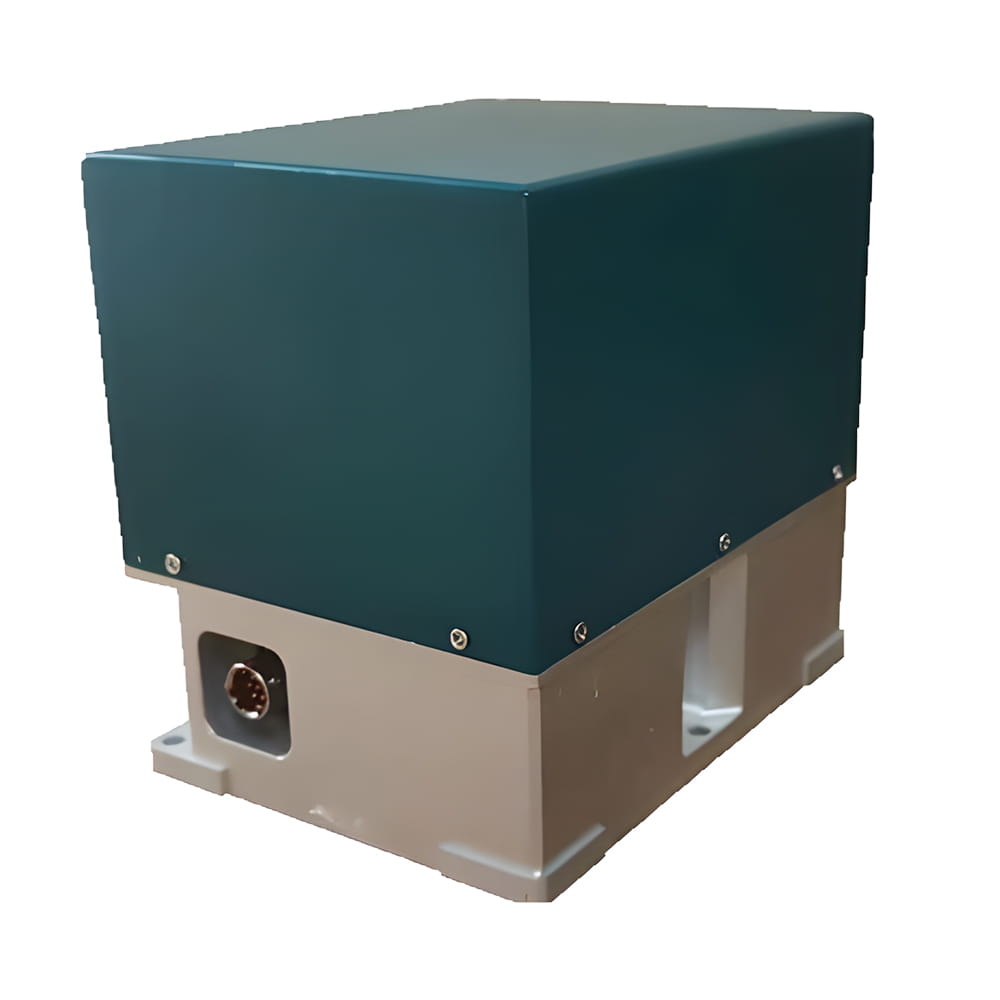

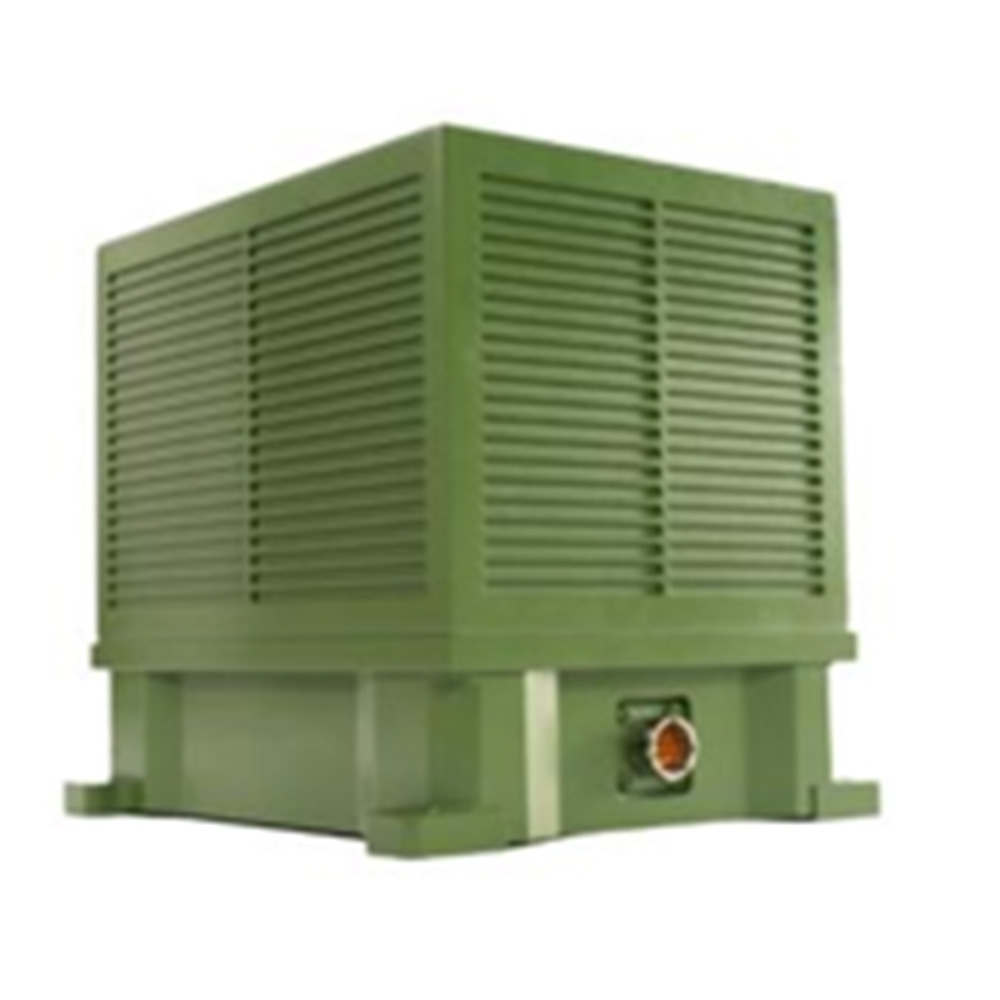

由Micro-Magic公司生产的FOG系列寻北仪由光纤陀螺仪、加速度计、机械旋转控制装置和嵌入式计算机组成。它是一种高精度惯性仪器，无需输入纬度，即可通过提供载波与真北之间的角度自主指示方位角。这种基于光纤陀螺仪和精密索引的方法消除了对外部卫星信号（例如GPS）或已知参考点的依赖，实现了真正的自主、隐蔽和全天候寻北。

结论

光纤陀螺仪指北仪的核心价值在于提供快速、自主、高精度且抗干扰的真北方向参考。这使其成为军事武器定向、自主导航、石油钻探、精密测量等需要严格方向基准且往往无法依赖外部参考或恶劣环境的场景中不可或缺的关键设备。随着光纤陀螺仪技术的不断进步和成本的降低，其在民用领域的应用正在迅速扩展，尤其是在自动驾驶、机器人和高端测量等领域。
