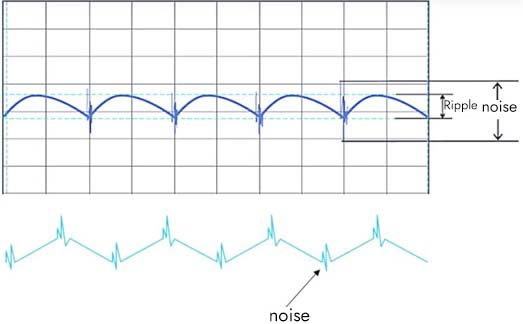

电源纹波是指直流电源输出端出现的周期性交流分量。其幅度通常以峰峰值或峰谷值表示，如图1所示。电源纹波主要由电源转换过程中的波形缺陷引起，例如开关电源工作时开关晶体管的导通和关断引起的电压变化。电源纹波会影响设备的正常运行，尤其对需要稳定电源的精密电子设备和模拟电路影响较大。
图 1. 电源纹波和噪声
在电源电路设计中，抑制和降低电源纹波至合理范围是主要目标之一。因此，掌握正确的电源纹波测试方法对于后续的电源调试和纹波设计优化至关重要。示波器通常用于测量电源纹波。通过设置合适的触发条件和测量范围，可以观察并记录纹波的波形和幅度。此外，还可以使用其他仪器和设备，例如纹波系数测试仪，来进一步分析和量化纹波的特性。
为确保观察到真实可靠的纹波波形，在使用示波器测量输出电压纹波时应注意以下几点。正确的测量方法如图2所示。
图 2
1. 在示波器上选择交流耦合模式；
2. 为保证信噪比，在电源纹波测试期间选择 X1 作为探头衰减参数；
3. 将带宽限制设置为 20MHz，以避免高频噪声影响纹波测量；
4. 尽量减少接地回路；建议使用如图 2 右侧所示的弹簧接地环；
5. 将探针靠近电容器的两侧；
6. 避免同时使用示波器的其他通道测试其他点的波形。
使用上述正确的测量方法，您可以观察到类似于下图所示的纹波波形。
图 3 纹波波形
