ACM-300 三轴加速度计 是一种广泛使用的 加速度传感器 该系列产品由Micro-Magic Inc.高科技公司采用瑞士专利技术生产，可应用于振动测试、冲击测试等领域。产品采用0~5V和0~10V输出接口，可设置不同的地址码，并可将多个传感器串联，实现远距离多点测量和数据分析。ACM-300是一款单晶硅电容式传感器，由经过微机械加工的硅芯片、用于信号调节的低功耗ASIC芯片、用于存储补偿值的微处理器以及温度传感器组成。
零件编号 :
ACM-300订单（最小起订量） :
1测量轴 :
Tri-axis (X, Y, Z) optional全范围精度 :
0.01g高分辨率 :
0.001g测量范围 :
±1g/±2g/±4g/±8g/±16g/±32g/±40g输出模式 :
0~5V, 0~10V optional宽工作温度 :
-55～+100℃电压输入 :
DC 9~36V尺寸 :
(60*59*29mm) (can be customized)保护级别 :
IP67 (IP68 customized)1. 产品规格
|
范围 |
状况 |
ACM-300-2 |
ACM-300-8 |
ACM-300-40 |
单元 |
|
测量范围 |
|
±2 |
±8 |
±40 |
g |
|
BIAS校准 |
|
<10 |
<50 |
<150 |
mg |
|
测量轴 |
axis |
X、Y、Z |
X、Y、Z |
X、Y、Z |
|
|
Zero 偏差稳定性（年度） |
|
1.5（<5) |
7.5（<25） |
22(<75） |
mg |
|
R分辨率阈值 |
@Hz |
<1 |
<5 |
<15 |
mg |
|
偏置温度系数 |
-55～100° |
0.1 |
0.5 |
1.5 |
毫克/℃ |
|
B和宽度 |
|
0~≥400 |
0~≥400 |
0~≥400 |
Hz |
|
共振频率 |
|
1.6 |
6.7 |
6.7 |
KHz |
|
尺度因子温度系数 |
|
100 |
100 |
100 |
ppm/℃ |
|
|
-50/250 |
-50/250 |
-50/250 |
max每分钟 |
|
|
输出信号 |
0~5V，0~10Vp国家 |
||||
|
R可靠性 |
MIL-HDBK-217，2 级 |
||||
|
抗冲击性 |
20000克，2毫秒，1/2正弦波 |
||||
|
防震 |
10克、10～1000赫兹 |
||||
|
防水等级 |
IP67 |
||||
|
电缆 |
标准 1.5m长、耐磨、防油、宽温、屏蔽电缆 6*0.3mm² |
||||
|
重量 |
180克（不含包装盒） |
||||
|
C连接者 |
6针航空插头 |
||||
|
电容负载 |
1000 |
||||
2. 电气指示器
|
范围 |
健康）状况 |
最小值 |
典型值 |
最大值 |
单元 |
|
供应 电压 |
|
9 |
12 |
36 |
V |
|
工作电流 |
|
|
35 |
|
mA |
|
O输出负载 |
电阻 |
0 |
|
|
kΩ |
|
电容式 |
|
|
20 |
|
|
|
工作温度 |
|
-40 |
|
+85 |
℃ |
|
储存温度 |
|
-55 |
|
+100 |
℃ |
3. 机械性能
|
连接器 |
引线（1.5米）或防水航空插座（可定制） |
|
保护级别 |
IP67 |
|
材料 |
铝合金磨砂氧化 |
|
安装 |
4颗M4螺丝 |

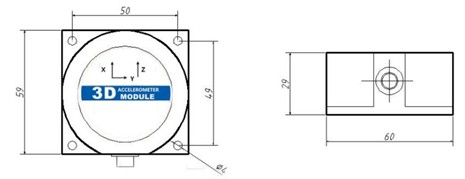

4. 产品尺寸
产品尺寸尺寸：长60*宽59*高29毫米
