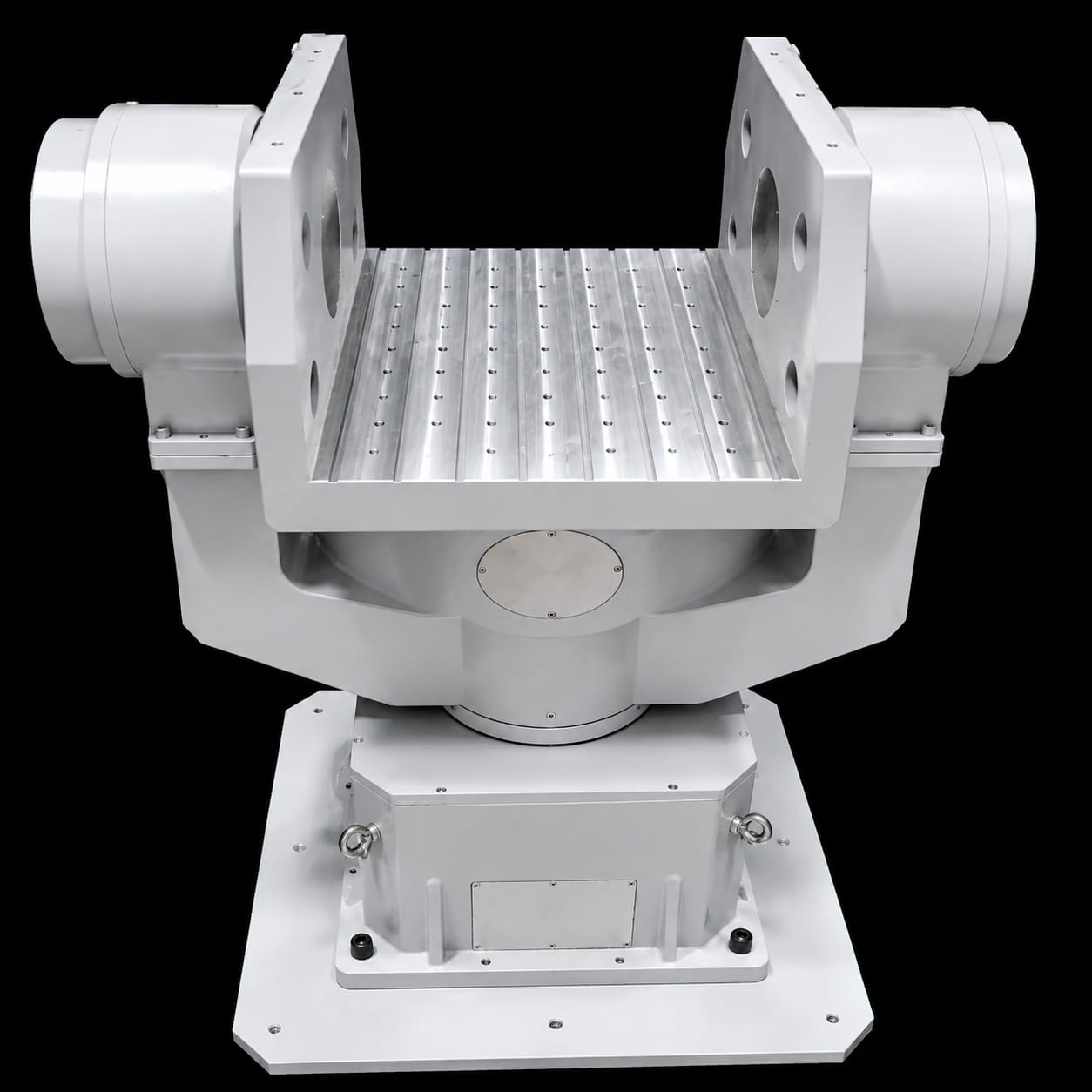

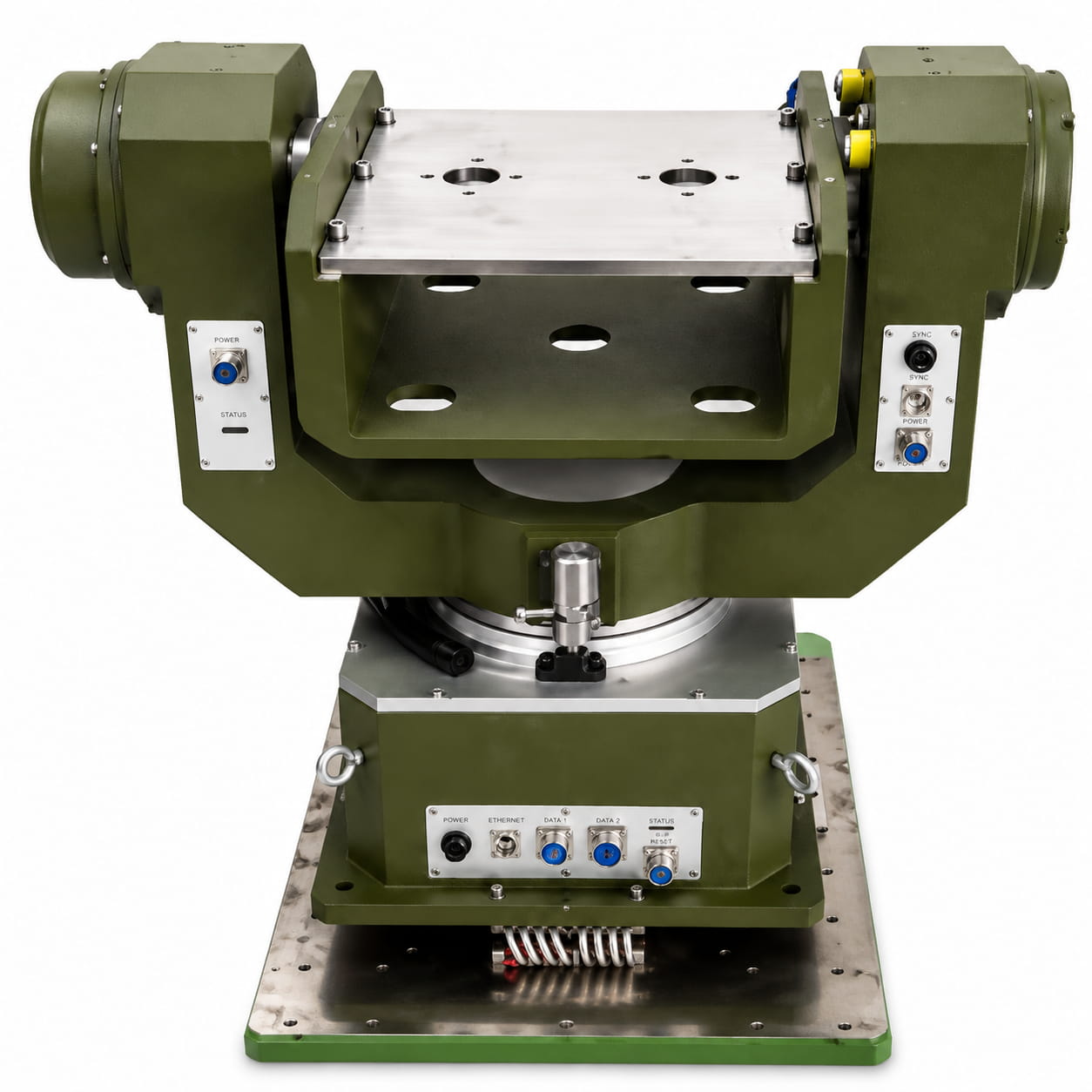

双轴跟踪转台由轴承框架、内径俯仰轴系统、外环方位轴系统、平台底座和测量控制系统电路组成。
测量和控制电路安装在平台的底部，具有外部直流电源和外部串行接口。
连接惯性导航、卫星导航、图像瞄准等设备，通过串口发送控制命令，控制俯仰轴和方位轴的旋转，跟踪和锁定无人机等飞行移动目标。
零件编号 :
T2V150TM-2订单（最小起订量） :
1产品系列及参数
| 参数 | T2V150TM-2 |
| 结构风格 | 犹他州 |
| 承重 | 0~150公斤 |
| 装载量 | φ150 |
| 旋转范围 | 方位角 0-360°，俯仰角 -40° ~ +40° |
| 最高速度 | 0~150 º/秒 |
| 最大加速度 | 100 º/s2 |
| 保持速度的准确性 | ≥ 6.5 °/秒 |
| 精准保证加速 | ≥ 1 °/s2 |
| 引导拍摄时间 | ≤ 5秒；（外部制导精度优于0.3°，最大旋转角度为180°） |
| 跟踪精度 | ± 5毫弧度 |
| 控制定位误差 | ≤± 0.002° |
| 上传实时角度位置数据周期 | 10毫秒 |
| 串口波特率 | 115200bps |
| 工作模式 | 下列的 |
| 转盘测量和控制电源电压 | 24伏 |
| 风阻 | 5级风力下精准操作，8级风力下无损伤 |
| 通信接口 | RS422/RS232/以太网（可选） |
