在高精度倾角测量系统的设计中，误差控制是决定系统性能的关键。本文结合现有研究成果和工程实践，从四个方面探讨了误差控制的实现方法、误差来源、分析方法和解决方案，为高精度倾角测量系统的设计和优化提供参考。

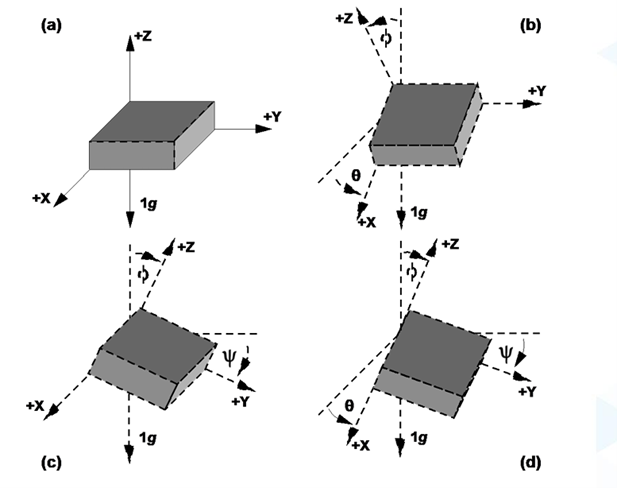

反映水平面与 Y 轴之间的角度。⚪机械振动：当传感器安装在振动环境中时，振动会导致输出信号波动，例如在车辆平台或工业设备场景中，振动可能会引入±0.5°的测量偏差。
⚪ 温度漂移：温度变化会导致传感器零点漂移，特别是当工作温度超过校准范围（例如 -20℃~65℃）时，误差可达 0.002°/℃。
⚪ 电磁干扰：电源波动或外部电磁场可能会干扰传感器信号链，影响模数转换的精度。
⚪ 非线性误差：MEMS倾斜传感器的输出与倾斜角度呈非线性关系，有时，非线性误差在±30°范围内可达到0.1°的偏差。
⚪ 噪声和分辨率限制：模拟信号处理不当会导致有效分辨率下降，例如ADC位数不足，可能无法检测到0.175mV电平的小信号。
⚪ 安装错误：底座不平整或固定不牢，导致传感器参考平面与被测表面不平行，从而产生系统性偏差。
如果设备受到外部加速度（例如振动或运动）的影响，加速度计的输出将包含动态加速度分量，从而导致倾斜角计算误差。此时，需要结合陀螺仪或磁力计的数据进行融合（例如卡尔曼滤波）。
一个） 减振设计：使用橡胶垫隔离振动源，或选择具有动态滤波功能的传感器。
b) 温度补偿：
⚪硬件层面：选择内置温度传感器的 MEMS 芯片，通过实时温度采集来校正漂移。
⚪ 软件层面：建立温度误差曲线拟合方程，例如使用多项式补偿算法将温度漂移精度降低到 -20~65 ℃ 时为 0.002 °。
c) 电源和信号隔离：采用高稳定性参考源（如 LM236）为传感器供电，并设计了去耦电路以减少电源纹波的影响。
一个） 高精度信号链设计：
⚪ 使用低噪声运算放大器（如 ICL7653）和差分转换电路（如 AD8138AR）来提高共模抑制比和信噪比。
⚪ 使用 24 位 ∑-Δ 型 ADC（例如 C8051F350 中的内置 ADC），结合 SINC3 滤波器来降低噪声，从而实现 20 位有效分辨率。
b) 非线性校正：通过细分测量范围并用分段正弦曲线拟合，非线性误差从 0.11° 减小到 0.0044°。
一个） 双传感器映射方法：通过在安装平台上将第一倾斜传感器（校准参考）与第二传感器（待校准）配合使用，建立驱动角度与测量角度之间的线性映射关系，以校正机械安装偏差。
b) 水平校准：使用高精度水平仪校准安装面，确保传感器参考面与被测面平行，并用扭矩螺钉固定底座。
一个） 多传感器融合：集成三轴加速度计和陀螺仪，通过卡尔曼滤波或 LSTM 算法预测动态倾斜角度，并将更新速率提高到 100Hz 以上。
b) 悬链线模型优化：基于导线的动态变形，利用悬链线方程结合环境参数（风速、温度）实时调整安全阈值，将误判率降低到 0.3% 以下。

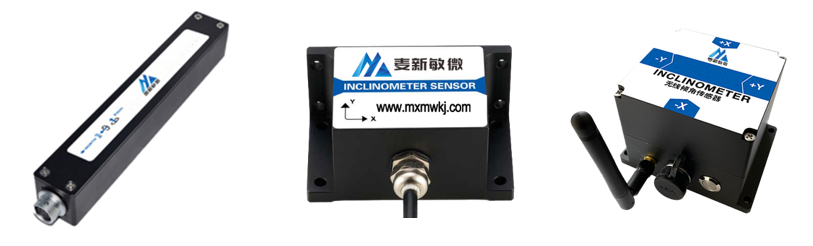

基于SOC的倾角测量系统（T7000-H系列）最大绝对误差为0.005°，相对误差为 <通过温度补偿和曲线拟合，精度达到 0.02%，并已应用于地质勘探和桥梁监测。
T70-B系列倾斜传感器专为防爆危险化学品测量领域而设计。其内部MCU、MEMS倾斜模块、电源电路和输出电路均经过优化设计，并采用保护性设计，确保在极端工作条件和长期测量环境下仍能保持最佳性能。测量精度可达0.01°。
T7000-I 无线倾斜传感器专为用户无法获得电源或需要实时动态测量物体姿态和角度的工业应用而设计。它采用锂电池供电，基于蓝牙和 Zigbee（可选）等物联网无线传输技术，并拥有工业级设计，具有良好的长期稳定性和较小的零点漂移。该传感器可自动进入低功耗睡眠模式，从而摆脱对使用环境的依赖。
1） 智能补偿：利用人工智能算法（例如神经网络）自适应地纠正多源误差，减少对手动校准的依赖。
2） 集成设计：将传感器、信号调理单元和处理单元集成到单个芯片中，以降低成本并提高可靠性。
3） 多物理场耦合分析：结合力学、热力学和电磁学模型，实现完全状态误差预测。
通过上述技术路径，高精度倾角测量系统有望在航空航天、智能装备和基础设施监测等领域得到更广泛的应用。
