惯性测量单元

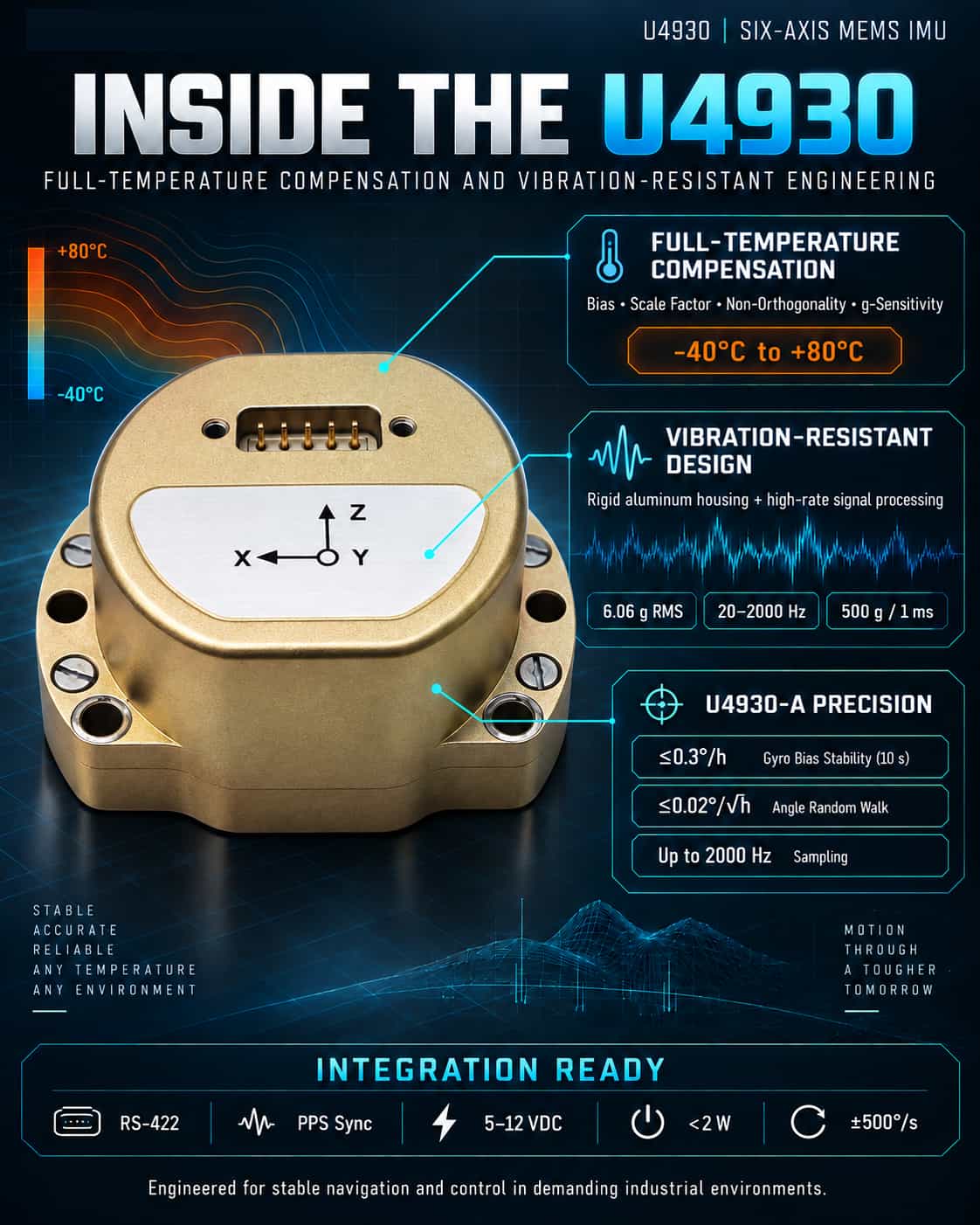

随着工业无人机、自动驾驶系统和高精度导航系统对小型化、高性能和低成本的需求日益增长，MEMS惯性测量单元（IMU）的性能正稳步提升，朝着战术级乃至导航级水平迈进。Micro-Magic推出的U4930系列六轴MEMS IMU提供了极具竞争力的解决方案，其特点包括强大的全温补偿技术、卓越的抗振性能以及与国际领先产品（例如HG4930）的兼容性。 核心技术：全温补偿和系统校准 MEMS惯性器件中最关键的误差来源之一是温度波动引起的偏置和比例因子漂移。如果没有有效的补偿，即使是微小的温度变化也会导致导航计算出现巨大误差——这正是“一击即中”的典型例子。U4930 的突出特点在于其精密的补偿算法，该算法覆盖了整个工作温度范围（-40°C 至 +80°C）。该系统对陀螺仪和加速度计的偏差、比例因子、非正交性误差以及加速度相关项进行全面的基于温度的补偿。这超越了简单的线性校正；它依赖于一个复杂的误差模型，该模型是通过在环境舱中进行的大量测试建立的。因此，U4930-A 型号实现了≤0.3°/h（10 秒平滑）的全温偏差稳定性以及≤0.02°/√h 的角度随机游走。这些性能指标使得该系统能够在短时间内保持卓越的姿态精度，即使在没有外部辅助设备（例如 GNSS）的情况下也能正常工作——这对于隧道、地下环境或水下导航至关重要。 机械强度：抗振动和抗冲击性能 恶劣的机械环境——例如高动态性或车载/机载安装环境——对MEMS惯性测量单元构成另一项重大挑战。强烈的振动会通过机械耦合引入虚假角速度，导致姿态计算误差增大。U4930 通过其坚固的结构设计解决了这个问题。该装置采用轻质高强度铝合金外壳，可承受 20–2000 Hz 范围内 6.06g (RMS) 的随机振动以及 500g/1ms 的冲击。结合高速采样（高达 2000 Hz）和同步处理能力，U4930 利用高带宽数据有效滤除时域振动噪声，即使在旋翼无人机的剧烈摇晃或车辆的颠簸中，也能确保输出稳定、精确的运动数据。 战略定位：HG4930 的无缝替代产品 U4930 最巧妙的特点在于其战略性的市场定位：它与霍尼韦尔经典的 HG4930 IMU 完全兼容。这种兼容性不仅体现在物理尺寸和 M4 螺丝安装上，还包括 RS422 差分接口和 PPS 同步信号定义。用户无需修改现有的载板或电源架构（支持 5–12V 输入），即可直接升级。

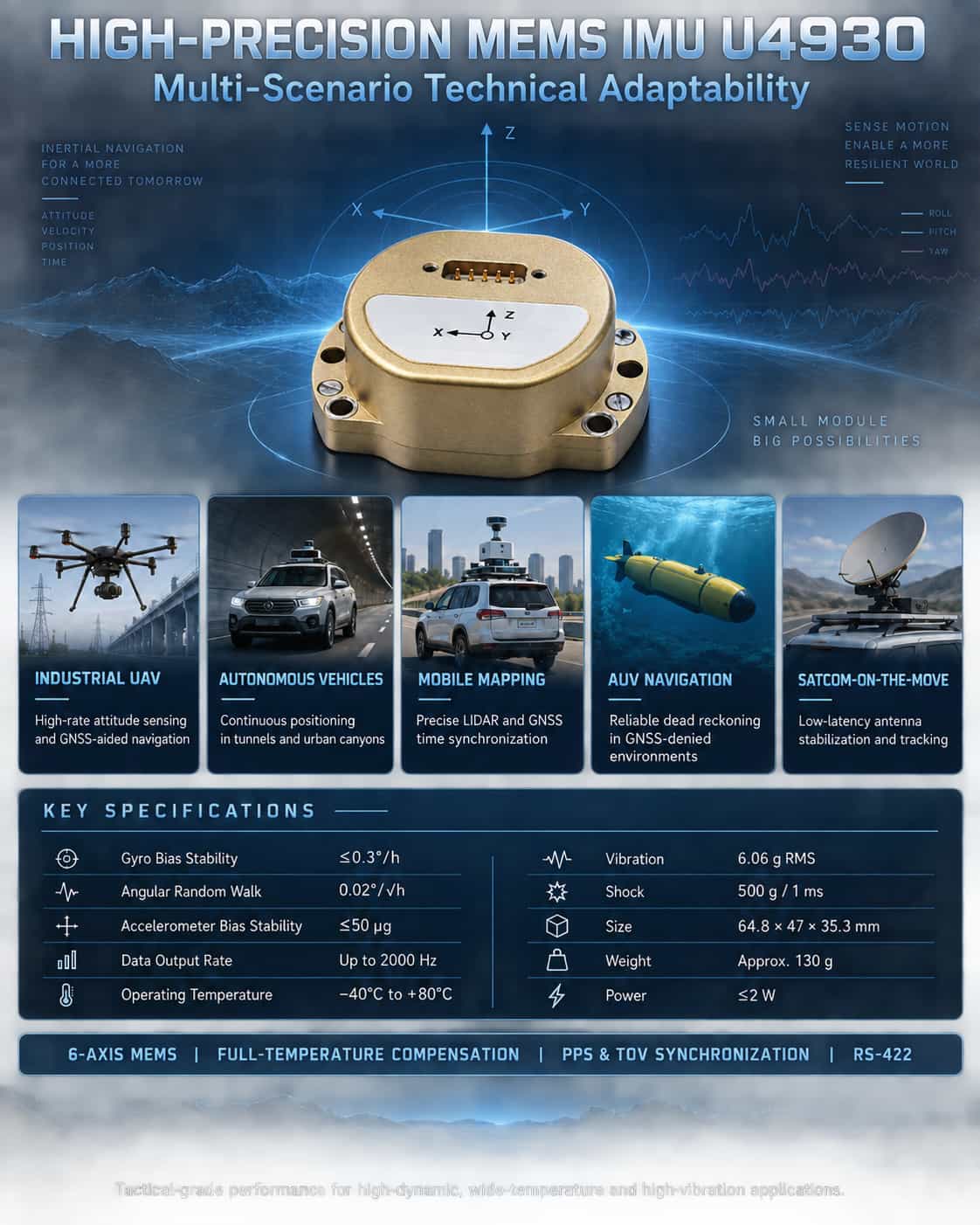

高精度惯性测量单元 (IMU) 是移动平台姿态感知和自主导航的核心传感器。在工业无人机、自动驾驶、移动测绘和水下导航等复杂应用场景中，系统对 IMU 的精度、动态响应、环境适应性和数据同步能力提出了极高的要求。Micro-Magic 公司推出的 U4930 系列六轴 MEMS 惯性测量模块为这些应用提供了一种成熟可靠的惯性传感解决方案，该模块具备战术级惯性规格、精确的全温补偿、高带宽输出以及紧凑轻巧的设计。 U4930 的主要技术特点 U4930 集成了高性能三轴 MEMS 陀螺仪和三轴 MEMS 加速度计。它在整个工作温度范围（-40°C 至 +80°C）内可进行内部校准和补偿，以消除偏置、比例因子、非正交性误差和加速度敏感项。陀螺仪的测量范围为 ±400°/s 至 ±500°/s（取决于型号），偏置稳定性（10 秒平滑）优于 0.3°/h，角度随机游走低至 0.02°/√h。加速度计的量程为 ±30g，偏置稳定性优于 50μg，速度随机游走 ≤0.03 m/s/√h。该模块尺寸仅为 64.8 × 47 × 35.3 mm，重量约为 130g，稳态功耗 ≤2W。它支持高达 2000Hz 的数据输出速率，并提供强大的性能，包括 6.06g RMS 抗振动和 500g/1ms 抗冲击。 这些规格表明，U4930 达到了战术级 MEMS IMU 标准，能够在严苛条件下（例如高动态范围、宽温度范围和强烈振动）保持测量精度，从而为其在各种应用场景中的部署奠定了基础。典型应用场景的技术适应性分析 （1）工业无人机：高动态姿态参考和航位推算 工业无人机需要实时、高更新率的姿态数据（横滚、俯仰和偏航）来实现稳定的飞行控制和自主导航。U4930 的 2000 Hz 数据输出速率确保了对机身瞬态角运动的精确捕捉，而其角度随机游走（低至 0.02°/√h）则有效抑制了姿态积分漂移率。该模块支持与 GNSS 接收机进行时间同步（通过 PPS 输入和 GPRMC 消息解析），从而实现松耦合或紧耦合的集成导航；即使在短暂的 GNSS 信号中断期间，它也能通过纯惯性航位推算来保持轨迹连续性——这项功能对于电力线巡检和长时间测绘等任务至关重要。 （2）自主车辆：复杂工况下的连续定位 对于在GNSS信号受阻环境（例如城市峡谷、隧道和地下停车场）中运行的自动驾驶车辆而言，惯性测量单元（IMU）成为航位推算的核心组件。U4930的偏差稳定性（0.3°/h）和低噪声特性确保位置漂移在数十秒内保持在可接受的范围内。其全温域补偿机制保证了即使在发动机舱温度波动（-40°C至80°C）的情况下也能保持稳定的性能，而其6.06g的抗振性能则有效抑制了路面颠簸和发动机振动引起的测量干扰。分级精度产品线（A、B和C型）使从L2+到L4自动驾驶级别、且预算不同的系统都能获得满足其特定需求的惯性性能。 （3）移动测绘与轨道检测：高精度时空参考同步 车载或机载激光雷达系统需要惯性测量单元（IMU）提供高精度的姿态和位置参考，以确保三维点云配准的精度。U4930 的低角度随机游走（≤0.02°/√h）可直接降低点云漂移，这对于远距离数据采集任务尤为重要。此外，其 TOV 差分同步脉冲输出和 PPS 输入功能可实现 IMU 采样时刻与 GNSS 每秒单脉冲（PPS）信号之间的严格同步，从而为点云时间戳提供精确的触发信号。在铁路轨道检测中，该模块可与里程计和 GNSS 集成，形成能够以毫米级精度检测轨道不平整的组合测量系统。 （4）自主水下航行器（AUV）：在GNSS信号受限环境下进行长时间航位推算 水下环境阻碍了全球导航卫星系统（GNSS）信号的接收，迫使自主水下航行器（AUV）完全依赖其内部惯性系统进行长时间的姿态估计。U4930 的战术级陀螺仪偏差稳定性（低至 0.3°/h）和低角度随机游走有效抑制了姿态误差随时间的累积，从而延长了航行器的有效水下作业时间。其铝合金结构设计、抗冲击性（500g）和宽广的存储温度范围（-55°C 至 85°C）确保其能够承受深海设备组装和运输过程中产生的机械应力。 （5）移动卫星通信（SOTM）：闭环稳定天线跟踪 在车载、舰船或机载空间观测系统中，惯性测量单元（IMU）必须提供低延迟的瞬时载波姿态变化信号，以驱动伺服机构进行天线指向补偿。U4930 ≥200 Hz 的带宽确保了快速的姿态信号跟踪，其 RS422 差分接口具有强大的抗干扰能力，使其适用于在复杂电磁环境下运行的通信平台。配合外部 PPS 同步，它可为天线指向控制回路提供精确的时间参考，即使在急转弯或风浪扰动的情况下，也能确保通信链路的稳定性。 通过环境适应性扩展应用场景 U4930 的工作温度范围为 -40°C 至 80°C，存储温度范围为 -55°C 至 85°C，确保在极寒、酷热和高湿环境下可靠启动和运行。其优异的抗振动和抗冲击性能使其不仅适用于车载和机载应用，也适用于小型船舶、无人地面车辆 (UGV) 以及某些工业机器人应用场景。此外，该模块启动时间 ≤2 秒，并支持现场软件升级，方便现场维护和功能更新。 总而言之，U4930系列MEMS惯性测量单元（IMU）具有战术级惯性性能、全温度范围内的精确补偿、高速数据输出和强大的环境适应性，是工业无人机、自动驾驶、移动测绘、水下导航和移动卫星通信等高要求应用的理想之选。其分级精度选项使用户能够灵活地平衡成本和性能。随着惯性导航系统朝着小型化、低功耗和高可靠性的方向发展，U4930凭借其全面的技术规格，为各种移动平台的姿态感知和自主定位提供了坚实的硬件基础。

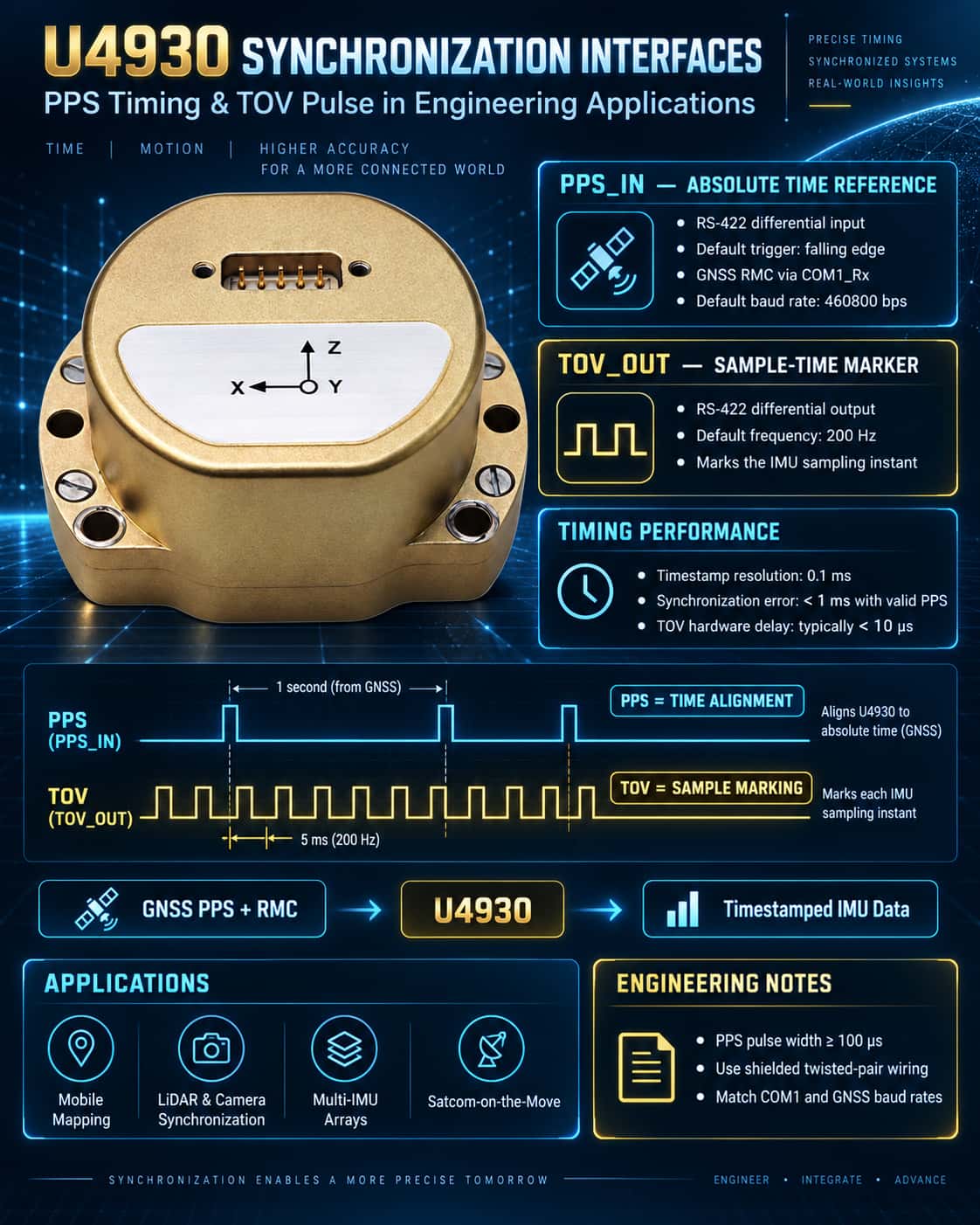

在集成导航系统中，时间同步是决定数据融合精度的关键因素。U4930 MEMS IMU 提供全面的同步接口——PPS 输入和 TOV 输出——分别用于引入外部时间参考和校准内部采样时刻。正确使用这些接口可显著提高系统时间对准精度，使该单元成为对时钟一致性要求极高的应用的理想选择，例如无人机群、移动测绘和移动卫星通信 (SOTM)。 PPS_IN：外部时间参考的“心跳” PPS（每秒脉冲）信号由全球导航卫星系统 (GNSS) 提供；其上升沿或下降沿对应于秒的精确开始，通常具有纳秒级精度。U4930 通过 PPS_IN± 差分接口接收外部 PPS 信号（RS-422 电平），同时通过 COM1_Rx± 接口接收来自同一 GNSS 源的 GPRMC/GNRMC/GBRMC 语句（默认波特率：460800 bps）。 系统内部使用PPS下降沿作为同步触发信号（默认配置）。检测到有效脉冲后，IMU解析COM1上最近接收到的RMC语句中的UTC时间，并将其与内部计数器对齐，从而生成高精度内部时间戳（时间戳字段，分辨率为0.1毫秒）。此机制确保IMU输出的每个数据帧都带有与GNSS系统一致的绝对时间标签，为后续与GNSS位置和速度数据的松耦合或紧耦合提供必要的时间参考。 工程应用建议：· 确保 PPS 信号电平符合 RS-422 差分标准，以避免单端转换引入延迟；· 建议 PPS 脉冲宽度 ≥100 μs；下降沿的陡峭程度直接影响同步精度；· 如果 GNSS 接收机仅输出单端 PPS 信号，则需要差分转换器连接到 PPS_IN± 接口；· 系统支持配置 PPS 上升沿或下降沿触发；用户可根据 GNSS 模块的具体特性，通过主机调整此设置。TOV_OUT：采样时刻的“时间戳标记”。 TOV（有效时间）是由U4930主动输出的差分同步脉冲信号（TOV±）；其频率与IMU的内部采样频率（默认值：200 Hz）相匹配。该脉冲的上升沿或下降沿精确对应于IMU数据采样间隔的开始，其差分信号电平符合RS-422标准。 TOV 的核心价值在于能够精确计算 IMU 采样时刻与外部传感器采集时间之间的时间偏移。当 U4930 与外部设备（例如相机、激光雷达或扫描仪）协同工作时，这些设备可以捕获 TOV 脉冲并记录其本地时间戳。通过将此时间戳与 IMU 数据帧中的内部时间戳进行关联，用户可以计算出精确的时间延迟，并在数据后处理或实时传感器融合过程中应用插值补偿。 典型应用场景：· 移动测绘系统：将 IMU 与激光扫描仪同步；TOV 用于校准与特定扫描线对应的姿态时间戳。· 无人机视觉导航：TOV 触发相机曝光，实现图像与姿态数据之间的毫秒级对齐。· 多IMU阵列：同步采集来自多个U4930单元的TOV信号，以实现跨多个节点的时钟同步。 运行机制和工程考虑 （1） PPS 和 TOV 的关系：PPS 用于“时间同步”，而 TOV 用于“标记”。虽然它们独立运行，但协同使用可以精确地将采样时刻与全局时间参考进行比对。 （2） 波特率一致性：COM1_Rx 端口的 GNSS 输入默认波特率与 IMU 输出波特率一致（均为 460800 bps）。如果输出波特率发生更改，GNSS 模块的波特率也必须相应更新；否则，RMC 语句将无法解析。 （3） 数据帧时间戳解析：协议中的时间戳字段（字节 35–38；转换因子：0.1 毫秒）代表一个内部计数器值。当 PPS 同步激活时，该值会定期进行校正，误差小于 1 毫秒。如果没有连接 PPS 信号，则该值依赖于内部晶体振荡器进行计时，从而导致累积漂移。(4) TOV 延迟补偿：TOV 输出存在固有的硬件延迟（通常为 1 毫秒）。

作为惯性导航与控制的核心传感单元，惯性测量单元（IMU）的性能参数直接决定了系统姿态确定和导航定位的精度上限。U4930系列MEMS IMU具有不同的型号分类和全温域校准能力，可提供适用于各种应用场景的性能选项。本文对该系列IMU的关键性能指标进行了系统分析。 1. 陀螺仪性能：精度决定姿态稳定性 陀螺仪偏差稳定性是衡量长期角度漂移的关键指标。U4930-A 型号的偏差稳定性≤0.3°/h（10 秒），B 型号≤0.8°/h，C 型号≤2°/h。对于需要长时间保持航向精度的船舶或无人机而言，A 型号显然更具优势；相反，对于成本敏感且可以接受定期重新校准的商用车辆，B 或 C 型号就足够了。 偏差不稳定性（以艾伦方差表征）反映了最终噪声基底。A模型的典型值≤0.03°/h表明，在理想的静态条件下，其角度漂移极小，使其适用于高精度测量和轨道检测。 角度随机游走（ARW）会影响动态环境下角度误差的累积。A型模型的ARW≤0.02°/√h远优于C型模型的0.1°/√h，使其在涉及剧烈振动或快速机动的飞行控制场景中表现更佳。 值得注意的是，这三款型号的比例因子非线性均≤100 ppm，轴间耦合≤0.001 rad，带宽≥200 Hz。这些规格确保了快速响应和最小的轴间干扰，满足大多数实时控制应用的要求。 2. 加速度计性能：平衡稳定性和灵敏度 U4930系列加速度计的测量范围为±30g，涵盖了车辆、船舶和无人机的典型机动范围。其主要规格包括：全温偏差≤2mg，偏差稳定性≤50μg（10秒），偏差不稳定性≤30μg（Allan典型值），以及速度随机游走≤0.03m/s/√h；这些指标使该系列产品跻身于高性能MEMS传感器之列。对于惯性导航系统而言，加速度计的偏差稳定性直接影响速度和位置计算的累积误差。50μg的稳定性可确​​保在纯惯性航位推算一小时内速度误差保持在较低水平，使其适用于GNSS信号短暂中断期间的导航。 3. 环境适应性和物理特性 U4930系列芯片的工作温度范围为-40°C至+80°C，并在整个温度范围内进行偏置、比例因子和交叉耦合补偿的校准。该系列芯片具有出色的机械强度，抗振能力为6.06g（RMS，20–2000 Hz），抗冲击能力为500g/1ms。其主要规格包括：5–12V供电电压、≤2W稳态功耗、≤2s启动时间、2000 Hz最大数据速率、64.8 × 47 × 35.3 mm的尺寸以及130 ± 10 g的重量，在小型化和低功耗之间实现了良好的平衡。 4. 遴选建议及概要 · U4930-A：适用于对偏差和随机游走有极高性能要求的应用，例如移动测绘、高精度水下导航和移动卫星通信（SOTM）。· U4930-B：适用于中等精度应用，例如无人机姿态参考、航迹检查和舰载姿态测量。· U4930-C：适用于对成本敏感且能容忍较高漂移的应用，例如商用车辆的飞行控制和参考IMU。 总体而言，U4930系列通过全温校准和模块化设计，最大限度地发挥了MEMS技术的潜力。在选择型号时，用户应优先考虑陀螺仪偏置稳定性和角度随机游走是否满足系统的长期导航精度要求，同时评估其带宽和抗环境振动冲击性能。将规格与需求进行适当匹配，可确保性能和成本之间的最佳平衡。

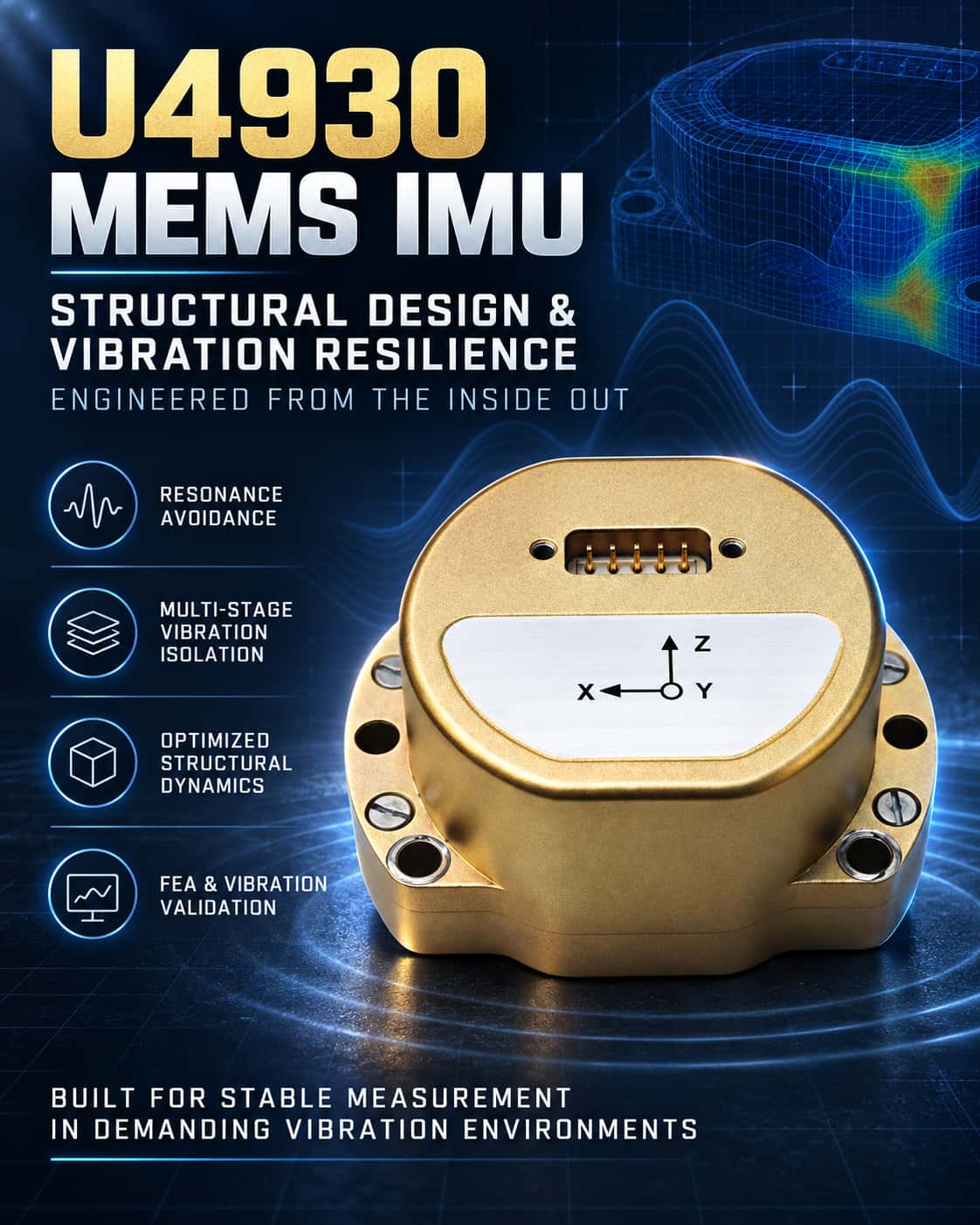

微机电系统惯性测量单元（MEMS IMU）广泛应用于导航和姿态控制等领域；然而，振动环境会显著降低其测量精度。研究表明，外部振动会导致MEMS陀螺仪输出出现严重偏差，甚至可能导致结构疲劳或断裂。因此，在系统层面采用合理的结构设计和抗振优化对于提高MEMS IMU的环境适应性至关重要。 振动干涉机制及设计目标 MEMS IMU对振动敏感的根本原因在于其工作原理。以陀螺仪为例，其工作依赖于驱动模态和传感模态之间的耦合；如果外部振动耦合到这些模态中，就会直接转化为输出误差。此外，振动引起的结构共振会放大这种影响。因此，结构设计有两个核心目标：首先，通过模态分析避免共振，确保结构的固有频率远离振动能量集中的频段；其次，通过在传输路径上集成隔振元件来隔离振动，从而衰减到达敏感元件的振动能量。 **关键结构设计策略** 目前的结构设计方法主要遵循两种技术路径： 首先是系统级隔振结构。隔振系统是通过在惯性测量单元 (IMU) 和主机平台之间，或在内部核心和外壳之间嵌入隔振器（例如橡胶垫或金属弹簧）来实现的。研究表明，为了满足微机电系统 (MEMS) IMU 的紧凑尺寸要求，可以采用多级隔振设计，例如布置三级阻尼垫（外壳-核心-测量组件），并利用刚度梯度实现分级衰减。更先进的解决方案利用运动解耦机制来设计六自由度隔振系统，从而抑制由隔振器不对称引起的振动耦合效应。在典型的应用中，采用两级晶格隔振结构并结合冗余的多传感器三维安装方式，可以在飞行振动频谱下将角速度输出的均方根 (RMS) 值降低 88% 以上。 其次，优化敏感结构。在芯片层面，可以通过采用高对称性结构设计（例如八质量块或环形结构）来从源头上增强抗振性能，这些设计利用差分原理来抵消共模振动干扰；或者采用具有中心锚点和对称挠性轴承的单质量三轴陀螺仪设计。 设计验证和性能评估 有限元分析 (FEA) 是该领域最关键的验证工具。模态分析可以计算固有频率以评估共振风险，而频率响应分析和随机振动分析则可以预测特定功率谱密度下的加速度响应，为设计迭代提供依据。实验验证通常包括校准和振动测试。例如，一项优化设计——采用诸如增加支撑梁和减小固定跨度等方法——使惯性测量单元 (IMU) 的抗振性能比原始设计提高了一倍以上；另一款轻型 IMU 在振动测试中展现了优异的抗振性能和高精度。 总之，MEMS IMU的抗振性能是一个系统级问题，需要从结构动力学的角度出发，并综合应用模态分析、隔振设计和优化仿真等技术。以“避免共振”和“高效隔振”为核心设计原则，是开发高可靠性MEMS IMU的有效途径。展望未来，材料科学和控制算法的进步将使MEMS IMU能够在日益严苛的振动环境下保持性能，从而开辟更广阔的应用前景。

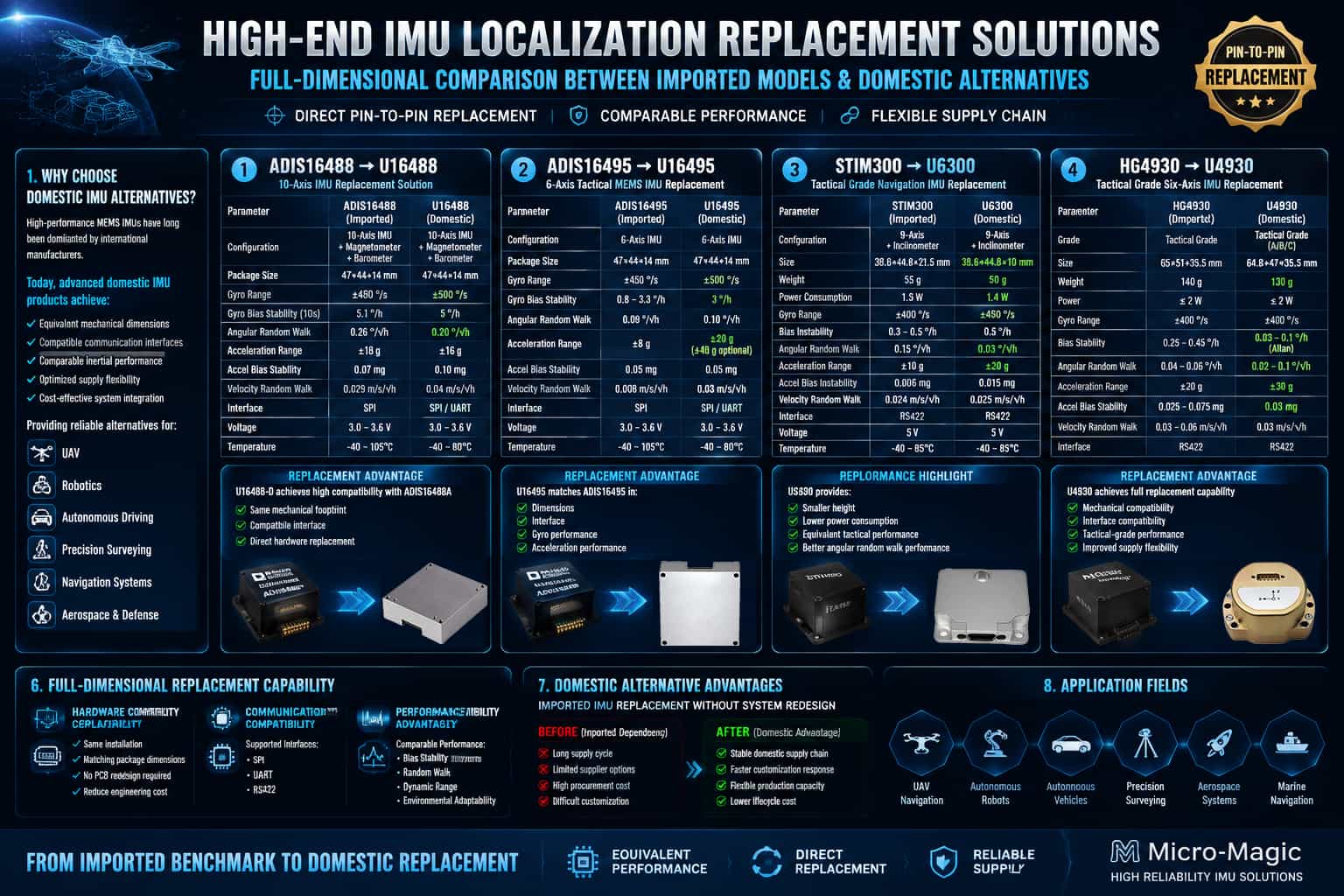

1. 概述 惯性测量单元（IMU）是无人机、机器人、自动驾驶和精密测绘等领域的核心传感器。长期以来，高端MEMS IMU市场一直被少数几家海外厂商垄断。然而，近年来，国内各种产品在性能规格、封装尺寸和接口协议等方面已成功赶上国际主流型号，为终端用户提供了更多样化的供应链选择。本文选取了四组具有代表性的基准型号——ADIS16488 vs. U16488、ADIS16495 vs. U16495、STIM300 vs. U6300以及HG4930 vs. U4930——并对其参数进行了全面的并排比较，涵盖陀螺仪、加速度计、物理特性和环境适应性等方面。 2. 关键参数对比概述 2.1. ADIS16488 与 U16488 对比 模型ADIS16488（进口）U16488（国内）类型10轴（+磁力计+气压计）10轴（+磁力计+气压计）包装（毫米）47 × 44 × 1447 × 44 × 14（可直接替换）陀螺仪测量范围（°/秒）±450±500陀螺仪偏差不稳定性（°/h）5.10.8陀螺仪角随机游走（°/√h)0.260.2加速度计量程（g）±18±16加速度计偏差不稳定性（毫克）0.070.03加速度计速度随机游走（米/秒/√h)0.0290.04界面SPISPI/UART工作电压3V ~ 3.6V3V ~ 3.6V工作温度-40°C ~ 105°C-40°C ~ 80°C 基准测试结论：U16488 在封装尺寸、引脚分配和 SPI 接口方面与 ADIS16488 完全兼容，可实现无缝替换。其陀螺仪偏差不稳定性比进口型号低一个数量级，显著提升了姿态估计的长期稳定性。虽然其最高工作温度略低，但完全适用于标准工业和无人机应用，在整体性价比和供货稳定性方面具有显著优势。 2.2. ADIS16495 与 U16495 模型ADIS16495（进口）U16495（国内）类型六轴六轴包装（毫米）47 × 44 × 1447 × 44 × 14（可直接替换）陀螺仪测量范围（°/秒）±450±500陀螺仪偏差不稳定性（°/h）0.8 – 3.30.3陀螺仪角随机游走（°/√h)0.090.1加速度计量程（g）±8g±20克（±40克可选）加速度计偏差不稳定性（毫克）0.05毫克0.01毫克加速度计速度随机游走（米/秒/√h)0.0080.03界面SPISPI/UART工作电压3V – 3.6V3V ~ 3.6V工作温度−40°C 至 105°C-40°C ~ 80°C基准测试结论：U16495 在机械尺寸和电气接口方面与 ADIS16495 完全兼容，无需硬件修改即可直接替换。其陀螺仪偏差不稳定性低至 0.3°/h，加速度计测量范围扩展至 ±20g（可选 ±40g），使其适用于高动态应用。U16495 的整体性能与原产品持平或更优，是高端导航控制系统可靠的国产替代方案。 2.3. STIM300 与 U6300 模型STIM300（进口）U6300（国内）类型9轴（+倾角仪）9轴（+倾角仪）尺寸/重量38.6×44.8×21.5毫米 / 55克38.6×44.8×10毫米 / 50克功耗1.5瓦1.4瓦陀螺仪量程（°/s）±400±450陀螺仪偏差不稳定性（°/h）0.3 - 0.50.1 - 0.5陀螺仪角随机游走（°/√h)0.150.03加速度计量程（g）±10±20加速度计偏差不稳定性（毫克）0.0060.01加速度计速度随机游走（米/秒/√h)0.0240.02界面RS422RS422工作电压5V5V工作温度−40°C ~ 85°C−40°C ~ 85°C 基准测试结论：U6300 在保持更薄更轻的同时，其 RS422 接口和电源规格与 STIM300 完全一致，确保了易于替换。其角度随机游走 (0.03°/√h) 显著优于进口产品，且角度测量噪声更低，使其尤其适用于高精度指向和稳定控制任务。U6300 拥有匹配的全温工作范围和全面的性能，某些规格甚至超越了基准产品。2.4. HG4930 对比 U4930模型HG4930（进口）U4930（国内）类型战术级六轴战术级 6 轴（A/B/C 设置）尺寸/重量65 x 51 x 35.5毫米/140克

对于惯性导航系统而言，更高的技术规格并非必然更好；相反，目标是在精度、尺寸、重量、功耗、成本和可靠性之间取得最佳平衡。航空航天、测绘定位和军事装备这三大领域对惯性导航产品的技术侧重点各不相同，因此也形成了差异化的产品技术路线图和选择标准。 航空航天领域强调高精度姿态保持和长期自主导航能力。测绘领域优先考虑高精度姿态测量和综合导航精度，其中惯性导航和全球导航卫星系统（GNSS）的深度融合至关重要。军用级应用对环境适应性、高过载耐受性和供应链可靠性提出了最严格的要求。以下分析将探讨这三种应用场景的核心技术规范和典型产品配置。 1. 航空航天领域惯性导航产品的技术分析 航空航天应用涵盖范围广泛，从卫星和高超音速飞行器到战术无人机。常见的技术要求包括高精度姿态参考、长时间自主导航、适应高动态环境以及在宽温度范围内运行的能力。 核心技术指标主要集中在姿态精度和自主导航精度上。陀螺仪偏差不稳定性≤0.03°/h是导航级产品的基准阈值，直接决定航向漂移率；角随机游走≤0.005°/√h决定了短期姿态噪声水平；加速度计偏差不稳定性≤10μg影响速度和位置推算的精度；比例因子稳定性≤50ppm确保了高动态条件下的测量线性度。 就技术路线图而言，卫星姿态控制系统通常采用光纤陀螺仪 (FOG) 或激光陀螺仪惯性测量单元 (IMU)（偏差不稳定性为 0.002–0.01°/h），而战术无人机和导弹可能会采用高精度 MEMS 惯性测量单元 (≤0.03°/h) 来减小尺寸和成本。 以Micro-Magic的产品为例，U503系列导航级MEMS惯性测量单元（IMU）的陀螺仪偏置不稳定性≤0.03°/h，角随机游走≤0.005°/√h，加速度计偏置不稳定性≤3μg，有效满足轻型无人机和战术导弹的导航需求。UF300系列基于光纤陀螺仪（FOG）的IMU可实现0.03°/h（10秒平滑）的陀螺仪偏置稳定性和3×10⁻⁵g（10秒平滑）的加速度计偏置稳定性；4kHz的原始数据更新率确保在高动态机动过程中完整捕获运动信息。在工程实现方面，全温补偿算法将整个工作温度范围内的零点偏差限制在标称值的20%以内，而≤0.001 rad的跨轴耦合抑制则确保了三轴正交性。 典型产品配置：卫星和高超音速飞行器采用基于 FOG 的 IMU（UF300）或激光陀螺仪系统；大型无人机采用基于 FOG 的 IMU（U-F3X90）或战术级 MEMS IMU；战术无人机和导弹采用导航级 MEMS IMU（U503）或战术级 MEMS IMU（U5000/U6300）。 2. 用于测量、制图和定向的惯性导航产品的技术分析 测绘、制图和定向等应用（例如高精度地图数据采集、工程测绘、海洋测绘和精准农业）对技术的要求与航空航天领域截然不同：高精度姿态和航向直接影响测量结果的几何精度；集成导航是核心操作模式，其特点是惯性导航和GNSS深度融合；双天线辅助定向弥补了单天线系统航向观测能力的不足；后处理软件可以进一步提高精度。 该领域惯性导航系统的关键性能指标集中于综合导航姿态精度以及在短期GNSS中断期间保持性能的能力。实时姿态精度要求为横滚/俯仰角≤0.01–0.05°，航向角≤0.05–0.2°，后处理功能可将这些数值提高至横滚/俯仰角≤0.004–0.01°和航向角≤0.01–0.05°。加速度计偏差稳定性≤10–30 μg可确保短期航位推算期间的精度。即使在GNSS中断60秒后，系统也必须保持姿态和航向精度在≤0.01°以内。Micro-Magic的I3700双天线GNSS/INS集成导航系统是测量和定向应用的标准配置。双天线系统的核心技术价值在于其确定航向的能力：单天线系统在平台静止或低速移动时难以可靠地测量航向，而双天线系统则利用载波相位差分技术直接测量航向。当与惯性导航数据融合时，即可在所有运行条件下实现高精度定向。 寻北仪是测量和定向中必不可少的专用设备；它利用陀螺仪感知地球的角速度（约15°/h）来确定真北方向。Micro-Magic公司的NF3000光纤陀螺仪（FOG）寻北仪采用高精度光纤陀螺仪和精密索引机构，寻北精度≤0.1°×秒(ψ)，完全自主寻北时间≤3分钟，启动时间≤30秒。其工作纬度范围为-70°至+70°，无需依赖GNSS，也不受地磁干扰。同时，NF1000 MEMS寻北仪专为对尺寸和功耗要求极高的应用而设计，同时仍能保持中高精度。 典型的产品配置包括：FOG IMU（UF300）与双天线GNSS接收器和后处理软件相结合，用于高精度陆地或海洋测量；战术级MEMS IMU（I3700集成导航系统），用于无人机测量；以及FOG寻北器（NF3000）或MEMS寻北器（NF1000），用于独立的寻北和定向任务。 3. 军用级高可靠性惯性导航产品技术分析 军用级应用对惯性导航产品提出了与商业或工业应用截然不同的独特要求。这些要求包括：适应极端环境（温度范围从-55°C到+85°C，从低压高海拔环境到高压深海环境）；承受高过载和冲击（例如炮弹发射过程中承受的数千G力）；在高振动环境下运行（例如直升机旋翼或导弹发动机）；电磁兼容性和抗干扰能力；以及供应链安全和对核心部件的自主控制。 军用级惯性导航产品的核心技术规范侧重于环境适应性和可靠性。在抗振方面，设备必须能够承受10 Hz至2000 Hz范围内的随机振动，总均方根值约为10g，以及100g、11ms的半正弦机械冲击（尽管实际炮弹发射条件下的冲击力可达数千g）。在温度方面，工作温度范围为-55°C至+85°C，某些高温导弹应用需要耐受高达180°C的温度。电磁兼容性（EMC）必须满足GJB 151B军用标准的所有测试要求。在可靠性方面，平均故障间隔时间（MTBF）通常要求≥20,000小时，设计寿命应覆盖武器系统的整个生命周期（15-30年）。 Micro-Magic 的 AC-6 系列石英柔性加速度计是高可靠性军用级加速度计技术的典范。它们可承受 25g 振动（20–2000 Hz）和 1000g 冲击（0.5ms 半正弦波），性能远超标准工业产品。高温型 AC-4 系列将工作温度范围扩展至 -55°C 至 180°C；该系列产品采用金线键合、氧化铝陶瓷基板和厚膜混合集成电路技术，可进行高温老化测试（180°C 下持续 96 小时以上），专为导弹和高速飞机等气动加热环境而设计。 在核心部件国产化方面，Micro-Magic已实现供应链的完全自主掌控；多款产品国产化率达100%，有效保障了供应链安全。石英柔性加速度计和MEMS加速度计在国防领域发挥着不同的作用：前者以高精度和长期稳定性著称，是战略级导航和导弹制导的首选；后者则以紧凑、低成本和高集成度为优势，适用于战术级制导和远距离、高过载引信应用。典型产品配置：对于远程制导武器和战略导弹，通常选用光纤惯性测量单元（FOG IMU，UF300）或激光陀螺仪系统，并搭配耐高温的石英柔性加速度计（AC-6）。战术导弹和制导炮弹采用导航级MEMS惯性测量单元（U503，高g值加固型）或战术级MEMS惯性测量单元（U5000/U6300）。装甲车辆和舰艇的导航系统采用经全温校准的战术级MEMS惯性测量单元（U5000/U6300）。战场寻北和定向任务采用FOG寻北器（NF3000）或MEMS寻北器（NF1200），均为100%国产。 4. 概括 航空航天、测绘/定向和国防领域对高可靠性惯性导航产品都有着不同的技术要求。 在航空航天领域，核心需求是高精度姿态参考和长时间自主导航能力；导航级产品要求陀螺仪偏差稳定性优于0.03°/h，角度随机游走优于0.005°/√h。测绘定向领域优先考虑高精度综合导航以及在GNSS短期中断期间保持精度的能力；通过双天线GNSS/INS的深度集成以及使用寻北/定向设备，姿态精度可达到0.01°级别。国防应用优先考虑对极端环境的适应性、抗高过载冲击载荷的能力以及供应链自主性；从宽温运行和承受超过1000g的冲击到电磁兼容性和核心部件的国产化，每个方面都体现了国防产品严苛的质量标准。 这三个领域的产品选择逻辑取决于各自的技术要求。理解这一逻辑是正确选择和应用高可靠性惯性导航产品的基本前提。

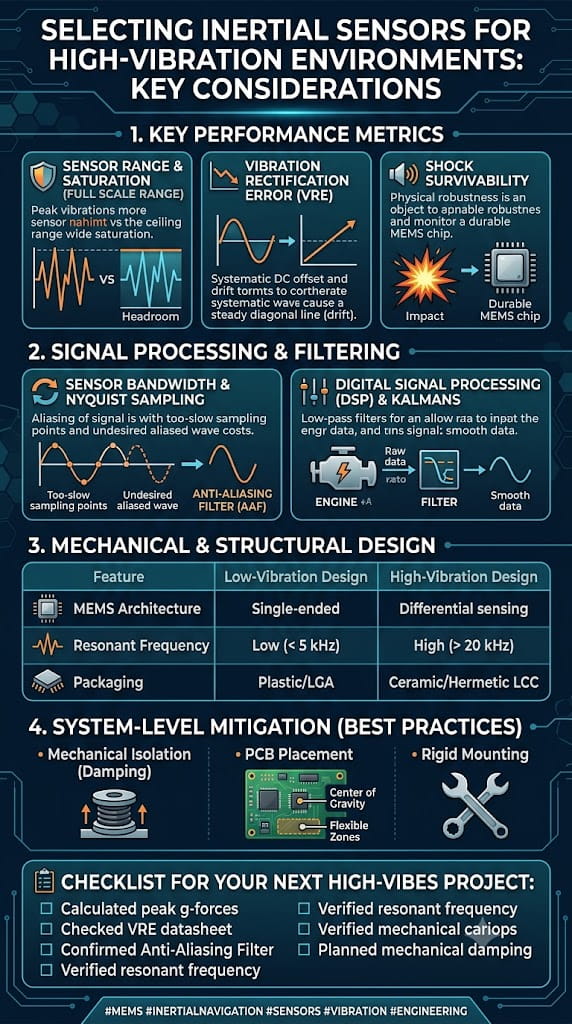

1. 介绍： 想象一下这样的场景：一台焊接机器人在汽车装配线上连续运行，其机械臂末端会受到频率为 80Hz、瞬时冲击力为 15g 的冲击。在这种情况下，如果选择了错误的惯性测量单元 (IMU)，标准传感器的偏差漂移可能在短短 30 分钟内累积到 1.2°，导致定位失败和安全停机。 这绝非夸张。在高振动的工业环境中——无论是冲压车间、数控加工、重型AGV作业还是重型建筑机械——IMU传感器面临的挑战不仅仅是精度问题，而是根本的可行性问题。 振动主要通过两个途径影响惯性测量单元（IMU）：首先是直接机械耦合，振动通过安装底座传递到传感器，干扰其微机械结构的响应；其次是振动整流误差（VRE），加速度计的直流整流响应对交流振动产生额外的偏移——这对于倾斜传感应用而言尤为关键。此外，工业环境的温度波动剧烈（-40°C 至 85°C）；由于微机电系统（MEMS）传感器对温度高度敏感，未经补偿的陀螺仪可能会出现 ±10°/s 量级的偏置漂移。 因此，在选择适用于高振动环境的惯性测量单元（IMU）时，需要同时解决两个核心问题：抗振动干扰能力和温度漂移补偿能力。本文将探讨这两个关键方面，系统地阐述关键技术规格和产品选择决策过程。 2. 振动干扰的本质及抗振策略 2.1. 了解振动整流误差 (VRE) 在高振动环境下，惯性测量单元 (IMU) 最常见的故障模式并非简单的“测量不准确”，而是“振动引起的偏置偏移”——这被称为振动校正误差 (VRE)。对于加速度计，传感器会因交流振动而产生意外的直流偏移；这种直流偏移在倾斜传感应用中尤其有害。对于陀螺仪，主要问题是重力敏感性，即线性振动通过设备的机械结构耦合，在陀螺仪的输出上叠加一个虚假的角速率信号。这些问题的综合影响范围很广，从姿态漂移到控制系统完全不稳定都有可能。2.2. 在硬件层面减轻振动 在选择产品时，应优先考虑具有硬件级抗振设计的惯性测量单元 (IMU)，而不是仅仅拥有亮眼规格参数的标准型号。以下抗振设计特性是关键的选择标准： （1） 差分/闭环传感架构采用差分陀螺仪架构的惯性测量单元（IMU）能够有效抑制线性加速度和机械振动的干扰。闭环微机电系统（MEMS）结构，结合MEMS元件和专用集成电路（ASIC）之间的独立温度补偿通道，也能显著提高抗振性能。 （2） 机械滤波器和抗振设计一些工业级传感器集成了片上机械滤波器，用于衰减高频环境振动干扰。例如，村田制作所的SCA3400加速度计采用了一种“抗振设计”，能够抑制200 Hz以上的环境振动干扰。 （3） 物理隔离和加固包装双层金属陶瓷外壳结合专用阻尼材料，可有效抑制机械噪声耦合。迈新民微电子的U4930采用密封金属外壳和专用阻尼材料，在抑制机械噪声干扰的同时，保持了IP67防护等级。 （4） 冗余传感器架构双IMU冗余架构通过实时数据比较来补偿误差，进一步提高高振动环境下的输出可靠性。 2.3. 利用算法抑制振动噪声 即使选用最佳硬件，也无法完全消除振动噪声。可靠的抗振动解决方案通常会在算法层面集成降噪处理。 （1） 自适应带宽滤波一种前沿方法是自适应数据预处理，即在姿态估计之前，通过正弦估计连续调整滤波带宽，以减轻振动和传感器噪声的影响。自适应卡尔曼滤波器模块可以动态调整噪声协方差矩阵，并根据外部振动频率自动优化权重，从而实现低至 0.008°/s/√Hz 的输出噪声密度。(2) 小波滤波与卡尔曼滤波相结合研究表明，通过采用高斯加权移动平均滤波结合小波滤波进行初始噪声抑制，然后对去噪数据进行基于 PID 的融合，最后通过卡尔曼滤波进行进一步优化，振动噪声的标准偏差可以降低 93.83%。 （3） LMS 和扩展卡尔曼滤波器 (EKF) 方法对于车辆车身等振动场景，可采用最小均方 (LMS) 方法进行前端预处理，以提高信噪比。随后，利用加速度计和陀螺仪的互补特性滤除陀螺仪偏置噪声，最后使用扩展卡尔曼滤波器进行最终滤波。四小时的现场实验结果表明，该方法能够显著降低车辆振动对惯性测量单元 (IMU) 的影响。 2.4 振动环境的关键选择标准 在选择设备时，应特别注意以下与振动相关的技术参数：` 振动整流误差（VRE）/振动整流系数：这是振动抵抗力的最直接指标，通常以mg/g²为单位测量。数值越低，振动抵抗力越强。` 抗振性能：以 grms 表示（例如，在 20 Hz–2 kHz 范围内 ≥20 grms 或 10 g RMS）。` 带宽选择：选择与目标振动频率相匹配的带宽。过宽的带宽会捕获高频带内振动，导致更高的振动重复测量误差（VRE）。工业级惯性测量单元（IMU）通常会将输出带宽限制在 100–200 Hz，作为一种抗混叠设计措施。` 抗冲击性：通常要求≥2000 g 或更高，以确保意外的严重冲击不会损坏 IMU。 3. 温度漂移补偿策略及精度 3.1. 温度对惯性测量单元（IMU）的影响有多大？ MEMS加速度计和陀螺仪的敏感结构（例如硅基微机械梁、质量块和电容板）会随着温度变化发生热胀冷缩。这会改变机械刚度和电容间隙，从而导致输出信号漂移。例如，硅的杨氏模量会随着温度升高而以约-60 ppm/°C的速率下降；在-40°C至85°C的温度范围内，陀螺仪的未补偿偏置漂移可达±10°/s量级。因此，在选择器件时，必须关注IMU在整个温度范围内的稳定性，而不仅仅依赖于室温下的性能指标。 3.2. 温度漂移补偿的技术方法 目前，温度漂移补偿主要有两种技术途径： 路径 1：硬件级温度补偿这包括集成独立的温度传感器和补偿通道，以实时监测芯片内部的温度并校正输出。数字闭环系统用于实时校正漂移；例如，某些工业级加速度计的自补偿功能可以将温度漂移抑制到±0.003 mg/°C。晶圆级封装技术和高稳定性封装材料的选择有助于降低封装内部的热应力。 路径二：软件/算法级温度补偿软件补偿依靠数学方法分析温度与MEMS陀螺仪输出数据之间的关系。它能够在不增加额外硬件成本的情况下确保输出精度，并具有简单、成本低、参数易于调整等优点。主流方法包括多项式拟合、分段线性/分段拟合以及插值技术（例如拉格朗日插值）。这些方法的基本原理是通过建立温度与传感器误差之间的数学映射模型来预测和消除温度漂移。其核心概念是利用实验数据训练一个函数，该函数将温度（或温度变化率）映射到偏差或比例因子校正；在运行过程中，将当前温度输入到该函数中以计算补偿值，从而确保在整个温度范围内输出的稳定性。 3.3. 与温度漂移相关的关键选择指标 在选择过程中，应评估以下与温度相关的参数： 全温偏置稳定性：测量 -40°C 至 85°C 温度范围内的偏置变化，以 °/h 或 mg 表示。高质量的工业级 IMU 可实现 ≤150°/h 的全温偏置（对于陀螺仪）。偏置温度系数：以mg/°C或°/h/°C表示；数值越低，性能越好。例如，加速度计的温度偏移为0.026 mg/°C，而陀螺仪的灵敏度温度变化仅为0.0013%/°C。温度补偿方法：查看产品规格，看是否明确说明使用全温度范围校准和补偿算法。工作温度范围：工业级通常为 -40°C 至 85°C，而要求更高的应用可能会将此范围扩展到 -55°C 至 125°C。 4. 选拔依据为绩效成绩 对于高振动工业运行条件，可采用以下性能等级框架作为选型参考：选拔等级关键振动和温度补偿特性应用场景高性能战术级VRE含量为0.03 mg/g²；抗振动能力为10 g RMS；校准温度范围为-40°C至71°C机器人技术、导航、稳定平台工业通用级工作温度范围：-40°C 至 85°C；温度漂移：0.026 mg/°C；容错设计AGV、农业机械、高精度GNSS嵌入式紧凑型全温补偿； ≥20克均方根振动耐受性； ≥2000克抗冲击能力汽车、航空、测量和制图高可靠性/长寿命等级十年漂移 200 Hz）桥梁监测、风力发电、高端设备冗余双IMU等级双IMU冗余；IP67防护等级；减震；0.5°/h偏置稳定性卫星、航空测量、恶劣环境概括 在为高振动工业环境选择惯性测量单元 (IMU) 时，必须考虑以下关键因素：（1） 抗振性：重点关注 VRE（振动整流误差）、抗振等级、机械滤波器设计和算法降噪能力。（2） 热漂移补偿：重点关注整个温度范围内的偏置稳定性、偏置温度系数、补偿算法和宽温度校准。（3） 全面防护：注重抗冲击性、IP防护等级和冗余设计。（4） 避免陷阱：仅依赖室温规格可能会产生误导；必须要求提供有关整个温度范围内 VRE 和性能的测量数据。最终，选择合适的惯性测量单元 (IMU) 应基于对具体应用场景的精确理解——包括振动频谱、温度范围、精度要求和安装空间——以及与供应商的充分沟通，并在必要时使用原型进行实证验证。

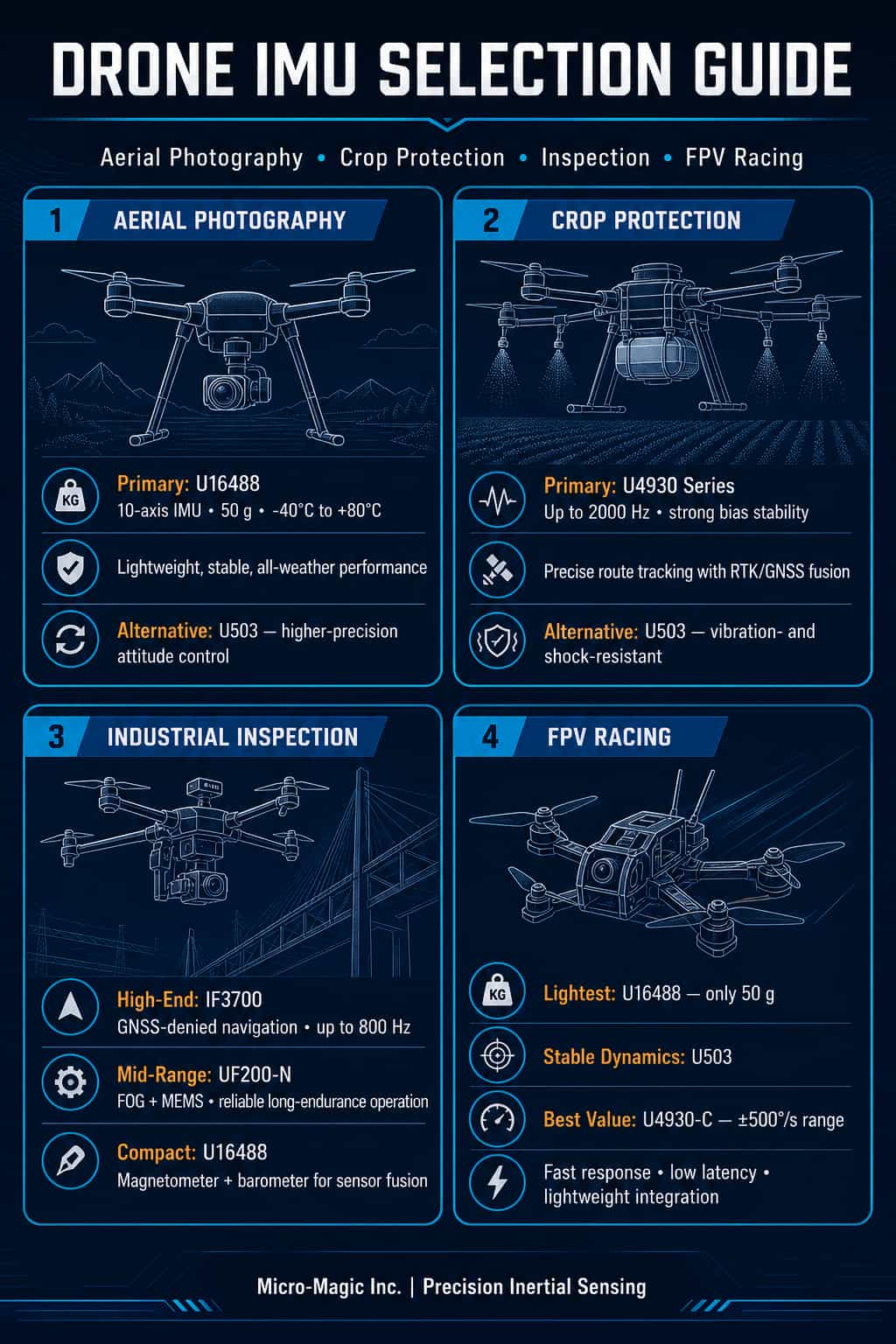

在快速发展的无人机行业中，惯性测量单元（IMU）作为飞行控制系统的“传感枢纽”，直接决定着飞行器的稳定性、精度和可靠性。不同的应用场景对IMU的性能有着截然不同的要求：航拍无人机优先考虑超稳定的图像输出；农业无人机需要精确的飞行路径跟踪；巡检无人机需要长时间、高精度的导航；而竞速无人机则优先考虑动态响应和轻量化设计。作为国内领先的惯性传感器供应商，Micro-Magic Inc. 提供从MEMS惯性导航模块到光纤陀螺仪系统的全系列产品，并在无人机、自动驾驶和机器人等领域拥有丰富的应用经验。本文将重点关注航拍、农业作业、巡检和竞速这四个关键无人机应用领域，并推荐Micro-Magic Inc. 最值得关注的IMU型号，以帮助开发人员进行精准的产品选择。 一、航拍摄影无人机：确保每一帧画面都无比稳定对于航拍摄影无人机而言，惯性测量单元（IMU）的核心要求是高姿态精度、低噪声和优异的温度稳定性。无论是电影级六旋翼无人机还是便携式航拍无人机，IMU输出的姿态数据都直接决定着云台稳定器的有效性和整体图像质量。 推荐型号： （1）U503 高精度六轴 MEMS 惯性导航模块U503 是一款高精度、高性能的六轴 MEMS 惯性测量模块，广泛应用于导航、控制和测量领域。该模块将高性能传感器集成于独立单元内，采用密封设计和内部减振，能够满足严苛环境下高精度、高动态导航的严苛要求。在航拍场景中，即使在强风或快速机动的情况下，U503 也能确保向飞行控制器提供稳定可靠的姿态数据，有效抑制图像抖动。(2) U16488 高性能 MEMS IMU（ADIS16488A 的直接替代品）U16488 是一款高精度十轴 MEMS 惯性测量单元，集成了三轴陀螺仪、三轴加速度计、三轴磁力计和气压计。其陀螺仪偏差不稳定性低至 0.5°/h（典型艾伦方差），加速度计偏差不稳定性低至 20 μg。凭借其紧凑的尺寸（47 × 44 × 14 mm）和轻巧的重量（仅 50 g），U16488 非常适合对尺寸和重量有严格要求的航拍无人机。此外，U16488 还采用了全温校准和补偿机制，可在 -40°C 至 80°C 的宽温度范围内保持出色的测量精度，从而确保在各种气候条件下都能获得稳定、高质量的航拍图像输出。 二、农业喷洒无人机：精准喷洒始于精准传感农业喷洒无人机的作业特性对惯性测量单元（IMU）的性能提出了独特的要求：长时间连续作业、强大的抗振能力以及与实时定位/全球导航卫星系统（RTK/GNSS）的高精度融合。由于这些作业通常在低空低速、高振动的环境下进行，因此IMU的偏差稳定性和温度漂移控制至关重要。推荐型号： （1）U4930系列高精度6轴MEMS IMU（可直接替代HG4930）U4930系列是迈信民微电子推出的旗舰级工业级MEMS惯性测量模块，提供U4930-A、U4930-B和U4930-C三个性能等级。其中，U4930-A型号的陀螺仪偏置不稳定性低至0.03°/h，角度随机游走仅为0.02°/√h，加速度计偏置不稳定性仅为30 μg。该系列支持最高2000 Hz的数据输出速率，可在-40°C至80°C的环境温度范围内可靠运行。对于农业喷洒无人机而言，2000 Hz的更新速率能够实时捕捉到哪怕是最细微的机身振动和扰动；结合RTK/双天线GNSS技术，可实现厘米级的飞行路径精度，有效防止喷洒过量或漏喷区域。值得注意的是，U4930 系列可直接替代 Honeywell HG4930，为家庭用户提供了一种经济实惠的替代方案。 （2）U503（也适用于农业喷洒应用）如前所述，U503 具有内部减震功能和卓越的抗震抗冲击性能，使其非常适合农业无人机的操作需求，例如频繁的起飞和降落以及低空振动。 三、巡检模型：在GNSS信号受限环境下保持航向电力线、管道和桥梁巡检等任务对惯性测量单元（IMU）提出了极高的要求，需要其具备长时间的纯惯性导航能力、在GNSS信号受限环境下的适应能力以及自主寻北功能。巡检无人机经常在卫星信号受阻的区域作业，例如高压塔附近、峡谷内或隧道内，这就要求IMU能够独立保持位置和姿态的精度。 推荐型号： （1）IF3700 无卫星自主导航惯性导航系统IF3700是麦新民维专为无卫星环境开发的高端惯性导航系统。它采用高精度闭环光纤陀螺仪（全温偏置稳定性为0.01°/h）和高精度石英加速度计（20μg），实现高精度纯惯性航向测量。其纯惯性性能优异：一小时内，航向角误差≤0.01°（RMS），姿态角误差≤0.005°，位置误差≤1海里/小时。在集成导航模式下，航向精度≤0.02°，姿态精度≤0.005°，RTK定位精度≤2cm。该系统支持最高800Hz的数据更新率，并提供RS232、RS422、CAN、以太网和USB等多种接口。对于大型固定翼巡检无人机和垂直起降（VTOL）无人机等飞行器，IF3700 可用作主导航单元。即使卫星信号丢失，它也能保持高精度的位置和姿态输出，从而确保巡检任务的连续性和安全性。 （2）UF200-N 高性能光纤和MEMS加速度计组合式惯性测量单元UF200-N 是一款基于高精度光纤陀螺仪和 MEMS 加速度计的惯性测量单元 (IMU)。它采用模块化设计，具有高可靠性和优异的性价比。其光纤陀螺仪测量范围为 ±500°/s，偏置稳定性为 0.5°/h（10 秒平滑处理），角度随机游走低至 0.02°/√h；MEMS 加速度计的测量范围为 ±30g，偏置稳定性为 30μg。UF200-N 支持多种接口，包括 RS422、RS232 和 PPS；其稳态功耗仅为 10W，重量不超过 0.5kg。UF200-N 轻巧便携，可为中大型巡检无人机提供高精度纯惯性导航能力。即使在GNSS信号不可用的复杂环境中，它也能保持稳定的位置和姿态输出，使其成为电力网和管道检测等需要严格精度和可靠性的长航时任务的理想选择。此外，其强大的抗振和抗冲击性能使其完全能够满足工业级检测应用严苛的环境要求。 （3）U16488（带磁力计和气压计的综合导航）除了前文提到的高精度MEMS惯性测量单元（IMU）外，U16488还集成了三轴磁力计和气压计，提供全面的环境感知能力。这使其特别适用于需要多源数据融合的巡检任务：磁力计辅助航向校准，气压计辅助高度测量，从而构建三重冗余系统，确保巡检轨迹的可靠性。IV. 竞速型：对速度、精度和轻量化的极致追求竞速无人机（FPV无人机）对惯性测量单元（IMU）的要求与其他应用领域截然不同：它们需要超高的动态响应、极宽的测量范围、极轻的重量和低延迟输出。每一次极限翻滚、快速俯冲和瞬间加速都会挑战IMU的性能极限。 推荐型号： （1）U503（平衡轻盈感和高动态范围）U503虽然定位为高精度MEMS惯性导航模块，但其设计充分考虑了高动态应用的需求。其密封外壳和内部减震设计确保即使在剧烈振动和冲击下也能保持稳定的姿态输出。对于专业级竞速无人机而言，它在精度和动态响应能力之间实现了理想的平衡。 （2）U4930-B / U4930-CU4930-B 和 U4930-C 版本提供更宽的陀螺仪测量范围（U4930-C 可达 ±500°/s），同时在偏置稳定性和成本之间做出不同的权衡。对于预算有限的竞速无人机开发者而言，U4930-C 以更低的成本提供超宽的 ±500°/s 测量范围，能够充分捕捉竞技飞行中常见的高角速率运动；而 U4930-B 版本则适用于对精度要求更高的专业竞速机型。 （3）U16488：终极轻量级之选U16488 重量仅为 50 克，是四款推荐产品中最轻的——对于竞速无人机而言，每一克的重量都至关重要，因此这是一个关键优势。其双 SPI/UART 通信接口也便于与主流飞控板快速集成。 五、型号概述和快速选型表 为了方便快速比较和选择，下表总结了本文推荐型号的主要特点：模型产品类型主要优势数据速率重量推荐使用案例U4930 - A/B/C6轴MEMS惯性测量单元输出频率高达 2000 Hz；高精度加速度计2000赫兹130克植物保护、航拍摄影U5036轴MEMS惯性测量单元内部减震；抗振动和冲击2000赫兹220克航拍摄影、植物保护、赛车U1648810轴MEMS惯性测量单元集成磁力计和气压计；超轻设计SPI/UART50克航拍摄影、赛车、检查IF3700光纤惯性导航/全球导航卫星系统集成导航系统无需卫星信号即可自主导航；姿态精度为0.003°800赫兹7000克检查，工业级航空测量UF200-N光纤惯性测量单元光纤陀螺仪和MEMS加速度计；高可靠性200赫兹500克检查、长途飞行 六、模型选择总结及建议 对于航拍摄影无人机而言，U16488 是首选推荐；其超轻设计（50 克）结合完整的 10 轴功能，确保了图像质量和飞行续航能力之间的平衡。如果需要更高的姿态精度，U503 则是一个绝佳的选择。 对于农业无人机而言，U4930系列是首选。特别是U4930-A型号，其高稳定性和2000Hz的输出频率能够完美满足精准喷洒的需求。需要深度定制和集成的制造商可以选择U4930-A的可配置版本。 对于巡检无人机，应根据预算和精度要求进行分级选择：IF3700 是高端大型无人机的首选，因为其无需卫星的自主导航能力对于巡检任务至关重要；UF200-N（配备光纤 IMU）适用于中档机型；而 U16488 则推荐用于紧凑型无人机，它通过集成磁力计和气压计提供多源传感器融合的优势。 对于竞速无人机而言，平衡至关重要。U16488 是实现极致轻量化的最佳解决方案，而 U503 在高动态机动中表现出色，稳定性极佳；与此同时，U4930-C 则以其超宽的测量范围（±500°/s）脱颖而出，成为一款性价比极高的选择。

一、IMU底层架构简要概述惯性测量单元 (IMU) 的核心硬件由加速度计和陀螺仪组成，分别用于测量线加速度和角速度。工业级及更高级别的 IMU 通常采用 MEMS 技术，而高端 IMU 则使用光纤或激光陀螺仪，并搭配专用 ASIC 芯片进行信号调理、温度补偿和初步滤波。加速度计基于“弹簧-质量”模型——其中测试质量块的位移反映了加速度；陀螺仪则利用科里奥利效应——振动质量块在旋转时会产生可测量的偏转。在算法层面，扩展卡尔曼滤波器 (EKF) 融合了这两个数据流：陀螺仪提供高频姿态跟踪，而加速度计（以及磁力计）则进行长期漂移校正。纯惯性导航通过对角速度进行积分来获得姿态，并通过对加速度进行两次积分来获得位置。然而，测量误差会随着积分阶数的增加而迅速放大，导致“漂移”。因此，惯性测量单元（IMU）通常根据其偏差稳定性被分为不同的等级：1) 工业级（偏置稳定性：1–10°/h）：适用于短时动态场景——例如工业机器人、AGV/AMR、自动化生产线和高端康复设备——这些场景对长期稳定性有中等要求，但对成本非常敏感。2) 战术级（0.1–1°/h）：适用于需要高动态响应和短时自主导航的应用，例如导弹、无人机、无人地面车辆、电动垂直起降飞机和战术武器。3) 导航等级 (0.001–0.1°/h)：适用于需要在中等持续时间（从几十分钟到几小时）内进行自主导航而无需外部校准的任务，例如涉及商用或军用飞机、船舶和中远程导弹的任务。理解了这种底层架构，IMU 在各个行业的应用逻辑就变得清晰起来：从根本上讲，它涉及到在“精度、实时性能、可靠性和成本”之间做出不同的权衡。二、各行业的底层应用逻辑1. 自动驾驶和高精度定位在自动驾驶和高精度定位场景中，核心需求是实现连续定位，尤其是在隧道、地下停车场等GPS信号受限的环境中。该应用逻辑是利用惯性测量单元（IMU）作为可靠的短期定位基线。IMU数据与来自全球导航卫星系统（GNSS）、车轮里程计和视觉/激光雷达系统的输入数据通过紧耦合的卡尔曼滤波进行融合。利用IMU提供的高频运动先验信息（特别是角速度和加速度），即使在GPS信号丢失后，系统也能在数十秒到数分钟的时间内保持亚米级的定位精度。同时，通过冗余设计（例如，为一辆L4级自动驾驶车辆配备三个IMU），系统确保在单点故障的情况下性能安全下降。其基本逻辑在于以短期积分漂移的代价换取全场景可用性。2. 无人机和电动垂直起降飞行器在无人机和电动垂直起降飞行器（eVTOL）场景中，飞行控制系统以数百赫兹的频率从惯性测量单元（IMU）读取角速度和加速度数据，并使用PID闭环机制实时调整电机转速。当GPS信号稳定时，IMU辅助定位；然而，在GPS信号受限的环境（例如室内或峡谷内），IMU则与气压计或光流传感器结合使用，进入纯惯性导航模式。对于载人飞行器（例如eVTOL），其他要求包括符合适航标准（例如DO-160G）以及采用冗余架构（例如，在一架飞机上配备六个IMU）。在这种情况下，其核心逻辑的特点是“高频率、低延迟和短期自主飞行”。3. 工业机器人和移动机器人工业机器人和移动机器人的核心需求是精确的位置控制和长期稳定性，旨在提高重复定位精度和SLAM（即时定位与建图）系统的鲁棒性。在工业机器人手臂中，战术级或导航级惯性测量单元（IMU）实时监测各个关节的运动轨迹，为电机指令提供闭环校正，从而实现±0.02毫米的重复定位精度。在AGV（自动导引车）和AMR（自主移动机器人）中，IMU为SLAM系统提供连续的短期运动先验信息；当激光雷达（LiDAR）系统由于视场遮挡或环境特征不足而失效时，来自IMU的集成数据可以“弥合”这些信息缺口，从而保持姿态估计的连续性。其基本逻辑是“高精度短期估计以填补传感器盲区”。4. 国防和航空航天国防和航空航天领域的核心需求是在极端环境下实现全生命周期可靠性，以及无需外部校准即可长时间自主运行的导航能力。战略级（或导航级）惯性测量单元（IMU）——通常采用光纤或激光陀螺仪——被设计为完全独立的信息源。其基本逻辑基于“全频谱误差建模”和“热力学补偿”的结合。在发射、飞行或水下潜航等关键阶段，这些IMU必须承受高过载、剧烈的温度波动和强烈的电磁干扰；同时，通过极其精确的偏置稳定性和随机游走特性，它们确保位置误差在数小时甚至数月的时间内保持在可控范围内。此外，国产化和技术自主已成为该领域的绝对必要条件。5. 内科手术和高端康复医疗手术和高端康复的核心需求在于生物力学参数量化的高动态范围和高重复性。在骨科手术导航中，惯性测量单元（IMU）被固定在手术器械或患者骨骼上；利用六自由度（6-DOF）姿态跟踪，它们将器械的实时位置映射到术前医学图像上。其基本原理是利用战术级IMU的短期精度来规避光学导航系统固有的遮挡敏感性问题。在步态分析中，IMU佩戴在肢体上以采集关节角度和加速度等参数；然后通过传感器融合算法处理这些数据，生成步频和步态对称性等临床指标。从根本上讲，该应用代表了“可穿戴、无线和高动态范围的运动量化”。概括惯性测量单元（IMU）在各行各业的基本应用逻辑可以概括如下：利用其固有优势——特别是其对外部信号的独立性和高频响应能力——来解决“无GPS环境下的时空连续性问题”或“运动状态的实时闭环控制问题”，所有这些都需在特定的精度水平下实现。不同行业对IMU的要求各不相同——例如偏置稳定性、动态范围和环境适应性——这决定了IMU的具体选择，从战术级到战略级设备不等。然而，支撑所有这些应用的共同工程逻辑始终不变：通过牺牲一定程度的积分漂移来换取自主态势感知所必需的能力。

惯性测量单元 (IMU) 和全球导航卫星系统 (GNSS) 天线之间力臂测量不准确是 GNSS/INS 组合导航系统中常见的误差来源。该误差会显著影响动态条件下的组合导航精度，尤其是在旋转运动过程中。通常采用以下方法来补偿由力臂影响引起的组合导航系统误差。1. 离线校准：系统投入使用前，需通过特定的测试操作精确估算力臂矢量。通常采用静态多位置法和动态机动法（“8”字形或蛇形机动）。如果机动设计合理且数据质量高，则可获得非常精确的力臂估算值。2. 在线估计：在集成导航滤波器（通常是卡尔曼滤波器或其变体，例如扩展卡尔曼滤波器 (EKF)、无偏卡尔曼滤波器 (UKF)）运行期间，杠杆臂向量被用作状态变量的一部分，用于实时估计。它无需额外的离线测试，并且可以在系统正常运行期间逐步纠正杠杆臂误差。3. 自适应/鲁棒滤波：当无法准确知道臂误差且在线估计效果较差（例如载波移动性不足）时，调整滤波器参数可以容忍或减弱臂误差的影响，防止滤波器发散，或提供过于乐观的精度评估。 建议优先进行离线标定。如果条件允许，进行专门的动态机动标定是获取高精度力臂值的最佳方法。其次，采用在线估计方法，将力臂矢量作为状态变量纳入集成导航滤波器中。这是工程实践中最常用且有效的实时处理方法。务必确保载体具有足够的旋转机动性，以便能够观测到力臂。最后，结合自适应/鲁棒策略，防止性能严重下降或发散。

 在惯性技术领域，精度一直是评价的核心指标。 惯性测量单元 价值。 U503 由……推出的系列MEMS惯性测量模块 微魔公司其精度可与光纤陀螺仪媲美，在整个温度范围内性能稳定，且设计坚固耐用，能够抵抗恶劣环境，在无人系统的应用中发挥着关键作用。 超高精度技术性能 U503陀螺仪的性能已达到MEMS器件的顶尖水平，其偏置不稳定性（艾伦方差）≤0.03°/h，体现了该器件在长时间尺度上的稳定性，并决定了其纯惯性导航的姿态保持能力。角度随机游走≤0.005°/√h，表明U503陀螺仪的噪声水平极低，1小时积分后角度误差仅约为0.3°。U503的加速度计也达到了工业级最高水平，零点偏差不稳定性（Allan方差）≤3μg，具有优异的长期稳定性，支持高精度倾角测量和重力场建模。速度随机游走≤0.01m/s/√h，速度积分误差极低，速度误差仅约为0.6m/s/h。U503并非简单的“陀螺仪+加速度计”集成，而是通过系统级设计实现了最佳的整体性能。陀螺仪和加速度计的数据严格对齐，实现了微秒级延迟输出，支持高动态综合导航的应用场景。U503实现了敏感轴之间的交叉耦合抑制，轴间耦合极低。 ≤精度为0.001弧度，确保三轴测量的正交性，并减少坐标系转换误差。同时，U503内置自检和状态字输出功能，能够及时识别和隔离异常情况，实现状态的实时监控。系统级准确性保障  U503的超高精度并非孤立的指标，而是基于完整的系统设计。通过全温校准补偿，其零点偏差在整个温度范围内≤标称值的20%；通过内部减震结构和系统密封设计，有效抑制了1000Hz以上的振动噪声；采用金属外壳屏蔽和电源滤波器设计，降低了模拟信号的电磁干扰；实时输出状态字并进行异常自检，确保输出数据的可靠性。 U503在无人系统中的核心作用 在GNSS/INS融合导航系统中，惯性测量单元（IMU）提供高频、高精度的相对运动信息。U503的超高精度延长了GNSS信号中断时的生存时间。当无人车辆进入隧道或无人机飞越城市峡谷导致GNSS信号丢失时，系统会进入纯惯性导航模式。60秒纯惯性导航的定位误差小于5米，300秒纯惯性导航仍能保持米级定位精度。这意味着无人系统可以依靠惯性在更长时间内维持导航能力，直至重新获取GNSS信号或完成自主着陆/泊车。在地下采矿、隧道施工等场景中，U503 的超低漂移特性使其能够支持捷联惯性导航系统完成数十分钟的纯惯性定位，并与里程表/车轮速度计集成，实现亚米级定位精度。在无人机弹射起飞、无人车辆碰撞测试和导弹初始飞行等场景中，U503 可以独立地以高带宽捕获冲击过程的角速度和角加速度，并将它们综合起来以获得姿态变化和速度轨迹。U503在追求精度的同时，也毫不妥协地兼顾了动态性能。其≥200Hz的带宽覆盖了无人机旋翼的振动频率和无人飞行器悬架的运动频率范围，完整保留了动态信息。±300°/s和±30g的测量范围满足了大多数无人系统的高机动性要求，有效避免了传感器饱和。高达2000Hz的数据更新率，为高速控制回路提供了实时反馈。这使得U503在静态场景下能够保持超高精度的稳定性，同时在动态场景下也能精准捕捉剧烈运动而不失真。  U503 系列 MEMS IMU 模块具有与光纤陀螺仪相当的精度、在整个温度范围内稳定的性能以及能够抵抗恶劣环境的坚固设计，为无人系统提供了真正的“高精度感知核心”。 U503
