IF4060光纤惯性导航系统（INS）不仅具备高精度自主寻北能力，而且通过动态基准对准和转移对准两项先进功能展现出卓越的战术价值。这些功能直接决定了该系统在舰载机、车载武器系统和无人机群等移动平台上部署时的快速响应能力和作战效能。 1. 动态基准对准：在摇晃环境中建立初始参考点 动态基座对准的主要挑战在于，载体运动引起的扰动加速度会掩盖传统解析对准中常用的参考信号，例如地球角速度和重力矢量。IF4060 采用“卫星辅助动态对准”模式解决了这个问题，该模式分两个阶段运行：  粗略对准阶段：来自卫星导航系统的速度和位置数据作为外部观测值来构建卡尔曼滤波器；这可以粗略估计姿态矩阵，并将航向误差收敛到几度以内。 精细对准阶段：在粗对准的基础上，该阶段整合了惯性导航系统（INS）的积分角速度和比力数据。采用闭环卡尔曼滤波器来优化偏差角的估计，同时识别陀螺仪漂移和加速度计偏差，最终实现高精度初始姿态初始化。 与静态基准对准（5分钟）相比，动态基准对准大约需要15分钟（300秒+600秒）。虽然耗时更长，但它允许在平台航行或机动过程中进行初始化；此外，该对准完全依赖于卫星导航数据，无需外部地面实况参考。手册明确指出，动态基准对准需要有效的卫星数据，且DOP值小于8。此外，载具的速度不能保持为零——这意味着需要一定程度的机动激励才能确保系统的可观测性。 2. 迁移对齐：父平台与子平台之间的快速参考迁移 IF4060的另一项先进功能是转移对准，专为“母子”平台场景而设计，例如在起飞前对准舰载机或在无人机脱离母舰前对准无人机。其工作原理不依赖于卫星或静态重力；而是通过数据链路从主惯性导航系统（高精度主机平台）接收实时导航数据（位置、速度和姿态）。通过将这些数据与其自身内部惯性导航系统的输出进行比较，并采用匹配算法，它可以反向计算自身的初始姿态和导航参数。 传输对准的核心技术挑战在于杠杆臂效应和时间同步。由于主从惯性系统安装位置不同，载体机动时会产生线速度差异（杠杆臂速度 = 角速度 × 杠杆臂矢量）。IF4060 具有精确的杠杆臂补偿机制（以 0.0001 米的分辨率处理 DR 到惯性系统、GNSS 到惯性系统以及惯性系统到平台的杠杆臂）。该机制将从系统的测量值转换到主系统的参考点，从而消除由结构弯曲和外部杠杆臂偏移引起的匹配误差。同时，PPS（每秒脉冲）信号确保主从系统之间时间参考的严格对准，防止由时间延迟引起的动态失配。 3. 工程实施的关键制约因素 动态基准对准和转移对准都对输入数据质量高度敏感。在动态基准对准过程中，如果GNSS速度读数始终为零或DOP（精度因子）值超过限值，系统将无法有效收敛。在转移对准过程中，如果杠杆臂参数配置错误，故障指示器会发出“对准漂移过大”的警告。此外，两种对准模式都要求载体在机动过程中进行一定幅度的姿态变化（避免剧烈振荡），以确保卡尔曼滤波器的全状态可观测性。 概括 IF4060 的动态基准和转移对准能力，本质上将“静态寻北”扩展到“动态环境下的基于滤波器的估计”，并将“自主对准”扩展到“分布式协同转移”。这些特性使 IF4060 从简单的位置/姿态传感器提升为能够在网络化作战系统中快速响应的高端战术导航节点。

IF4060光纤惯性导航系统提供A、B、C三种型号，分别对应低、中、高精度级别。它们的自寻北航向对准精度（1σ）分别为0.2°secφ、0.1°secφ和0.06°secφ。这种分类并非随意设定，而是基于对核心组件性能、应用需求和成本效益的综合评估。 **精确分类的物理基础** 自寻北精度从根本上取决于惯性元件的偏置稳定性。三款IF4060型号的陀螺仪的偏置稳定性（10秒平均值）分别为0.2°/h、0.1°/h和0.06°/h。陀螺仪偏置稳定性是决定寻北精度的关键因素：偏置越低，陀螺仪对地球角速度分量的解析精度就越高，从而寻北精度也越高。这三个精度等级分别对应陀螺仪的三个性能级别，从而构建了从元件级到系统级的完整精度链。 精密水平仪的行业定位 从行业角度来看，0.06°secφ 的寻北精度属于高精度战术级别，能够满足精确制导和无人机自主导航等严苛要求。0.1°secφ 代表中等精度战术级别，适用于陆地车辆和舰艇导航等应用。0.2°secφ 则面向对成本较为敏感且精度要求相对较低的应用。这三个级别涵盖了从“高端/尖端”到“经济/实用”的全部需求范围。 分层设计的工程考量 在单一平台上提供三种精度等级的策略体现了成熟的工程原理。所有三种型号都具有相同的外部特征——例如外形尺寸和接口——使用户能够在不改变系统集成方案的情况下灵活切换精度等级。关于组件选择，光纤陀螺仪在生产过程中自然会出现性能波动；根据实际测量的性能对产品进行分类和发货是最经济合理的方案。这种方法既避免了高性能组件的浪费，又确保了每个单元都能发挥其全部潜力。精准匹配应用场景 0.06°精度等级适用于对航向精度要求极高的任务，例如远程无人机侦察和导弹发射器校准。0.1°精度等级满足大多数战术车辆、舰载导航系统以及中短程无人机的需求。0.2°精度等级适用于成本控制严格、精度要求适中的民用或训练应用。用户可根据任务需求和预算限制，从这三个精度等级中选择最佳方案。 IF4060 的三级精度分类代表了一种最佳解决方案——基于陀螺仪性能，由应用需求驱动，并以成本效益为平衡——确保每一分钱都花在最重要的地方。

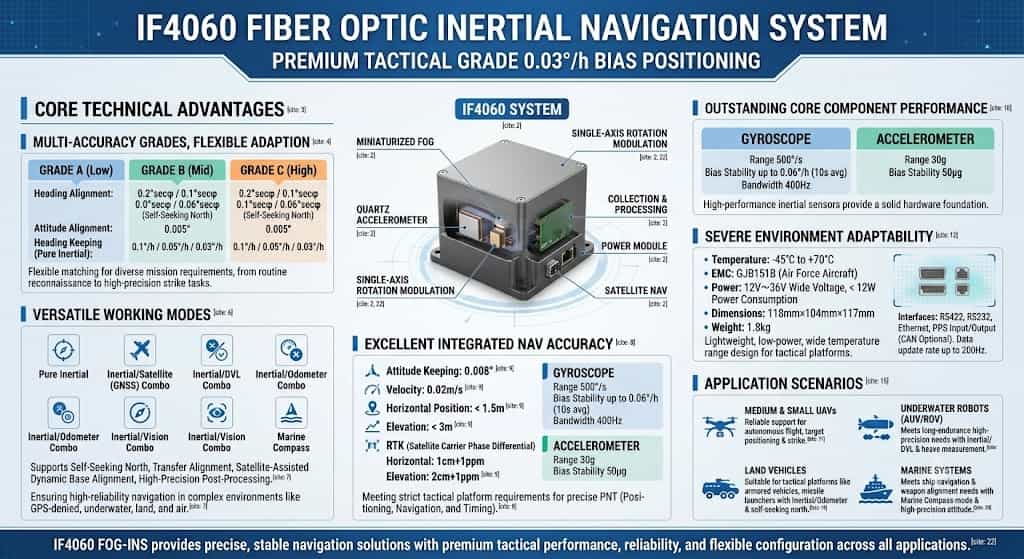

IF4060光纤惯性导航系统（INS）是一款单轴旋转调制系统，主要由微型光纤陀螺仪、石英加速度计、伺服机构、电源模块、数据采集处理模块和卫星导航模块组成。该产品具有体积小、重量轻、精度高、成本低等特点，并能够对某些惯性分量误差进行自校准。作为一款高端战术级INS，IF4060适用于包括中小型无人机和水下机器人在内的各种高要求应用。 核心技术优势 1. 多级精度实现灵活适应 IF4060 提供 A、B、C 三种型号，分别对应低、中、高精度级别；它们拥有相同的外部特征，例如外形尺寸和接口。航向对准精度分别为 0.2°secφ、0.1°secφ 和 0.06°secφ（自寻北）；姿态对准精度在所有型号中均为 0.005°；航向保持精度（纯惯性模式）分别为 0.1°/h、0.05°/h 和 0.03°/h。这种三级精度设计使 IF4060 能够灵活满足不同任务的各种导航精度需求，从日常侦察到高精度打击行动均可胜任。 2. 综合操作模式 IF4060 支持多种工作模式，包括纯惯性模式、惯性/卫星模式、惯性/DVL 模式、惯性/里程计模式、惯性/目视模式和航海罗盘模式。它还支持自寻北、转移对准、卫星辅助移动基准对准和高精度后处理等功能。这种全面的模式覆盖确保了其在复杂环境（包括 GPS 信号受限、水下、陆地和空中场景）中具备高度可靠的导航能力，完全满足战术级产品在复杂战场条件下的适应性要求。 3. 卓越的集成导航精度 在卫星集成导航模式下，姿态保持精度可达0.008°，速度精度为0.02 m/s，水平位置精度优于1.5 m，垂直位置精度优于3 m。采用卫星载波相位差分链路时，系统水平精度可达1 cm + 1 ppm，垂直精度可达2 cm + 1 ppm。如此卓越的集成导航精度，确保IF4060完全满足战术级作战平台对精确定位、导航和授时（PNT）的严苛要求。 4. 卓越的核心部件性能 IF4060 配备陀螺仪，测量范围为 500°/s，偏置稳定性高达 0.06°/h（10 秒平均值），带宽为 400 Hz；加速度计的测量范围为 30g，偏置稳定性为 50 μg。这些高性能惯性元件为系统的高精度导航能力提供了强大的硬件基础。 能够适应恶劣环境和战术需求 IF4060 的工作温度范围为 -45°C 至 +70°C，其电磁兼容性符合空军飞机 GJB151B 标准。它支持 12V 至 36V 的宽输入电压范围，功耗低于 12W。IF4060 的尺寸为 118mm × 104mm × 117mm，重量仅为 1.8 kg，其轻巧、低功耗和宽温设计使其能够灵活集成并部署到各种战术平台上。 在接口方面，IF4060 提供 RS422、RS232、以太网和 PPS 输入/输出端口，并可选配定制的 CAN 接口。它支持高达 200 Hz 的数据更新速率，确保在高度动态的运行场景下也能实现实时响应。应用场景 凭借上述优异的性能，IF4060光纤惯性导航系统被广泛应用于：  小型和中型无人机：其轻巧的设计结合高精度的导航能力，确保了可靠的自主飞行、目标定位和作战能力； 水下机器人：集成惯性/DVL导航和垂荡测量能力满足长时间、高精度水下导航的要求； 陆地车辆：集成惯性/里程表导航，并具备自动寻北功能，使其适用于装甲车辆和导弹发射器等战术平台； 海洋系统：海洋罗盘模式和高精度姿态测量满足船舶导航和武器系统对准的需求。 结论 凭借其单轴旋转调制技术、高性能光纤陀螺仪和石英加速度计等核心组件、灵活的精度等级配置、全面的运行模式以及卓越的集成导航精度，IF4060 确立了其作为高端战术级惯性导航系统的地位。无论是无人机、水下机器人、陆地车辆还是海洋系统，IF4060 都能凭借其卓越的性能、可靠的环境适应性和灵活的配置能力，提供精准稳定的导航解决方案。

1. 引言：惯性导航系统的技术格局和市场概览惯性导航系统（INS）作为一种不依赖外部信号的自主导航技术，正经历着前所未有的增长，这得益于人工智能、自动驾驶和商业航空航天等前沿技术的飞速发展。在激烈的市场竞争和技术快速演进的背景下，微机电系统（MEMS）和光纤陀螺仪（FOG）已成为INS领域的两大主流技术路径。两者各具优势；因此，针对特定应用场景选择合适的技术已成为工程师和采购团队面临的关键挑战。MEMS和FOG之间的选择并非仅仅是技术性能指标的较量，还需要对任务持续时间、环境条件、精度要求、尺寸、重量和功耗（SWaP）限制以及预算进行全面评估。2. 核心对比：MEMS INS 与光纤 INS2.1. 工作原理和技术差异MEMS INS 依靠微型电容或压阻结构来检测机械位移，从而测量运动；这些系统可以封装在芯片级，实现低成本的大规模生产。相比之下，光纤 INS 利用萨格纳克效应，采用数公里长的光纤线圈来检测旋转；其全固态设计确保了长使用寿命和在极端环境下的可靠性。光纤 INS 的主要优势在于高精度——偏置稳定性可低至 0.001°/h，并且在 GNSS 信号丢失后仍能保持数十分钟至数小时的导航能力。MEMS INS 的优势在于极致小型化、低功耗、成本效益、即时启动和高抗冲击性。近年来，战术级 MEMS 的漂移率已降至每小时几度，高端产品在 60 秒的 GNSS 信号中断期间仍能保持 0.01° 的姿态精度，与光纤 INS 的性能差距正在不断缩小。3. MEMS惯性导航系统应用场景的深入分析3.1. 无人机与低空经济消费级和物流无人机是MEMS惯性导航系统（INS）的关键应用场景。在GNSS信号较弱的环境中，例如森林、地下停车场和城市峡谷，MEMS惯性测量单元（IMU）可为无人机提供连续、精确的姿态（位置和方向）数据。对于飞行时间低于40分钟的中小型无人机而言，其轻量化和低功耗特性完美契合SWaP（尺寸、重量和功耗）要求；此外，在低空物流和无人巡检等新兴领域，其年订单增长率已超过200%。3.2. 自动驾驶和智能汽车智能驾驶已成为民用惯性导航市场最大的增长动力。在实际应用中，配备MEMS IMU模块的车辆即使在卫星信号完全丢失的区域（例如三层地下停车场）也能实现连续、精确的定位，误差控制在8厘米以内，从而成功完成自动泊车。MEMS惯性导航系统（INS）技术能够满足大多数高精度、工业级和消费级应用的精度要求，并通过卓越的成本控制提供“足够”的精度。3.3. 机器人与物理代理随着人形机器人、机器狗、AGV等智能装备的商业化进程加速，惯性姿态传感器的市场需求也随之结构性增长，因为它们在机器人中扮演着“平衡神经”和“小脑”的角色。当机器人穿越复杂地形时，GNSS信号可能会中断；而MEMS惯性姿态传感器能够提供精确的姿态信息，确保机器人稳定运行。在工业自动化领域，凭借其紧凑的尺寸和低成本优势，MEMS惯性姿态传感器已成为从AGV自主导航到工业机械臂姿态控制等诸多任务的行业标准。3.4 精准农业与测绘虽然农业无人机和自主农机对导航系统的精度要求相对较低，但它们对抗振动、温度波动和环境污染的能力要求很高。MEMS惯性导航系统凭借其优异的抗冲击性和成本效益，已成为精准农业的主流选择。从播种监测到变量施肥，MEMS惯性导航系统为农业设备提供了稳定可靠的姿态感知能力；此外，与光纤方案相比，其较低的单价使其大规模商业部署成为可能。4. 光纤惯性导航系统应用场景的深入分析4.1. 航空航天和国防装备光纤惯性导航系统（INS）在航空航天和国防领域的应用堪称“黄金标准”。无论是高动态战术导弹、卫星姿态控制，还是大型运输机和战斗机的导航系统，光纤陀螺仪（FOG）凭借其极低的偏置漂移和卓越的长期稳定性，始终是不可或缺的核心部件。在航空航天领域，光纤惯性导航系统无需外部辐射源即可运行，且不受地理、天气或恶劣环境的影响；其应用范围涵盖太空、陆地、地下、公海乃至深海。例如，基于FOG技术的高动态平台导航和控制系统在车辆导航和控制方面拥有强大的能力，广泛应用于战术导弹和卫星平台。在国防领域，FOG是导弹制导系统、军用无人机和舰艇姿态控制系统等战略装备的核心部件，因此成为国际技术出口管制重点关注的对象。4.2. 海洋导航和无人水下系统对于深海自主水下航行器（AUV）、无人水下航行器（UUV）和水面舰艇等海洋平台而言，卫星导航信号往往难以穿透水体；在这种情况下，光纤惯性导航系统（INS）成为唯一的导航选择。光纤INS可在1小时内实现优于1海里（均方根误差）的纯惯性导航定位精度，并在72小时内实现不超过1度的航向误差——这些性能对于持续数天甚至数周的水下任务至关重要。最先进的产品还具备“寻北”功能，使其能够在无全球导航卫星系统（GNSS）信号或无磁干扰的环境中快速确定真北方向，从而成为舰载导航和水下勘探的基石。光纤陀螺仪惯性导航系统对于在强风、复杂地形和电子战环境下运行的无人航行器保持任务稳定性至关重要。4.3. 高速铁路轨道检测和重型工程高速铁路轨道检测对导航系统的精度要求极高，轨道几何参数的测量精度必须达到毫米级。光纤惯性导航系统（INS）凭借其卓越的长期稳定性和低漂移特性，已成为铁路养护和检测车辆的标配；这些产品广泛应用于高速铁路轨道检测以及石油天然气、煤炭开采等民用行业。在GNSS信号完全无法覆盖的场景（例如地下矿井和隧道）中，光纤混合导航系统能够实现优于行驶距离0.1%的定位精度，并在深达1.4公里的复杂环境中保持稳定、连续的运行。4.4. 远洋船舶和海上平台远洋船舶的导航系统必须能够承受数月甚至数年的连续海上作业；任何导航故障都可能导致灾难性后果。光纤惯性导航系统（INS）单元采用全固态结构，无旋转摩擦部件，使用寿命极长，且具有极强的抗电磁干扰能力，因此是船舶惯性导航的“可靠锚点”。在海上钻井平台和动态定位（DP）系统等高精度应用中，光纤陀螺仪系统可提供连续的姿态和航向参考，从而确保海上作业的安全性和效率。在无法依赖全球导航卫星系统（GNSS）信号的开阔海域作业的海上石油钻井平台，同样需要光纤INS提供的绝对方位参考。5. 综合甄选与决策框架就成本而言，MEMS惯性导航系统显著降低的成本有望将惯性导航技术从“军用奢侈品”带入民用消费品领域。一套战术级MEMS系统的成本仅为几千美元，而导航级光纤惯性导航系统的成本则可能高达数万甚至数十万美元。如果项目预算有限且精度要求不高，MEMS惯性导航系统无疑是更为务实的选择。就精度和稳定性而言，如果GNSS信号丢失后需要保持几百米内的定位精度超过30分钟，则必须使用光纤惯性导航系统（INS）。但是，如果任务持续时间通常少于15分钟，且卫星信号通常可用，则高性能MEMS INS完全能够胜任。在尺寸、重量和功耗 (SWaP) 限制方面，MEMS 惯性导航系统 (INS) 单元远优于光纤解决方案，使其成为无人机、可穿戴设备和微型机器人的理想选择。尽管光纤 INS 单元通过紧凑设计已显著缩小尺寸，但在小型化方面仍无法与芯片级 MEMS 相媲美。关于环境适应性……MEMS INS 具有卓越的抗冲击性，使其适用于涉及车辆湍流或无人机所经历的强烈振动的应用；相比之下，光纤 INS 在极端温度、高深海压力和强电磁干扰等恶劣环境中表现出色。结论MEMS惯性导航系统和光纤惯性导航系统代表了惯性导航技术领域两条截然不同的发展路径。MEMS技术凭借其芯片级的高度集成优势，已将惯性导航技术推广至汽车、无人机和机器人等大众民用应用领域。与此同时，光纤技术——汲取了全固态光学技术的精髓——在航空航天、深海勘探和国防装备等尖端领域保持着极高的精度和可靠性。对于工程师和采购决策者而言，关键在于：并不存在所谓的“最佳”技术，只有最适合特定应用的技术。真正合理的选择决策需要对任务需求、环境挑战和预算限制进行全面权衡。

在深达200多米的露天矿井底部，高耸的岩壁环绕四周。一辆300吨的无人矿车正在进行剥离作业，却面临着卫星信号严重受阻的困境：GPS信号断断续续，RTK定位解算经常失效，普通的综合导航系统会在几分钟内产生足够的漂移偏离车道，而矿车一侧是深邃的矿区，另一侧是坚硬的岩壁。任何定位偏差都可能导致严重的事故。这正是Micro-Magic公司生产的I7200高精度综合导航系统的核心应用场景——如何在卫星信号系统性受阻的环境下，依靠惯性矩和里程计的组合，保持无人车辆的车道级定位精度。I7200 的可靠性首先源于其超高精度陀螺仪。在 GNSS 信号消失后的纯惯性模式下，大多数 MEMS 集成导航系统会在 60 秒内累积数米的横向误差，足以使矿用卡车偏离车道。I7200 的陀螺仪实现了 ≤ 0.1°/h 的零偏稳定性、≤ 0.02°/h 的零偏不稳定性以及 ≤ 0.01°/√h 的角度随机游走。这意味着在没有卫星信号的 60 秒内，其航向漂移可控制在 1° 以内。此外，凭借 ≤ 30μg 的零偏稳定性和 ≤ 10μg 的零偏不稳定性，该系统能够精确感知车辆在颠簸路面上的每一次俯仰和横滚，并将这些微小的运动转化为精确的位移计算。 通过整合里程计和运动学约束算法等外部信息，I7200 在 GNSS 信号丢失后 60 秒内可实现 ≤1 米的纯惯性定位精度。这种精度水平刚好满足矿用卡车保持车道行驶的安全要求。 自寻北功能是另一项常被低估但至关重要的特性。I7200 支持自主寻北，精度可达 ≤1°，使矿用卡车无需任何额外操作即可在静止状态下完成航向初始化。对于多车轮换的矿用卡车而言，此功能显著简化了部署流程。 从更深层次来看，I7200 的设计逻辑旨在解决自动驾驶产业化进程中的一个核心矛盾：高精度传感器性能卓越但成本高昂，而低成本传感器在复杂环境下可靠性不足。I7200 在陀螺仪和加速度计的关键指标上达到了光纤陀螺仪级别的水平——全温零点偏差≤0.5°/h，加速度计全温零点偏差≤1mg——同时保持了 MEMS 解决方案的低成本和小尺寸优势。其尺寸仅为 93mm×85mm×49.5mm，重量不足 500 克，可灵活安装在矿用卡车的驾驶室或防护箱内，4W 的稳态功耗甚至无需单独考虑散热设计。 这就是 I7200 为自动驾驶带来的价值：不是让车辆在理想条件下飞得更快，而是让它在最危险的时刻知道自己在哪里。

The indirect calculation of heading angle through wheel speed difference is a simplified version of the classic "wheel speed odometer" method in vehicle dynamics. The core principle is to use the speed difference between the left and right wheels, combined with the vehicle's wheelbase, to calculate the angular velocity of the vehicle rotating around the vertical axis, and integrate it to obtain the heading angle. The specific implementation method is as follows: (1)    Calculate instantaneous yaw rate based on the linear velocity of the left and right wheels Read the left rear wheel speed  and right rear wheel speed (unit: rad/s), and calculate the linear velocity of the left and right wheels based on the wheelbase L (unit: m) and tire rolling radius r (unit: m):  ;  ; Directly using this formula will face many practical problems in reality, and algorithm level correction of steering geometry and compensation for sideslip and nonlinear regions are also required. Steering geometry correction (Ackermann steering geometry) typically uses the wheel speed of the non steering axis (usually the rear axle) to calculate the rate of change in heading angle. Side slip and nonlinear compensation usually involve the fusion of wheel speed difference calculation with IMU (Inertial Measurement Unit) gyroscope data (such as Kalman filtering), using wheel speed difference to correct the gyroscope's zero bias drift, and using the gyroscope to compensate for the dynamic delay of wheel speed calculation. (1)    Signal processing When driving at low speeds, the speed difference between the left and right wheels is very small. If the resolution of the wheel speed pulse counter is insufficient, it will cause the calculated heading angle change rate to jump severely. Low pass filtering is required to remove high-frequency noise using first-order low-pass filtering.   (2)    Integrating to calculate heading angle  In this way, high-precision estimation of heading angle change rate can be obtained solely through wheel speed sensors under low-speed and quasi-static conditions, which is of great value for short-term positioning and Dead Reckoning.

为了全面验证I3700集成导航系统在实际应用场景中的性能，Micro-Magic公司应客户要求开展了全面而严谨的产品性能测试。测试涵盖六种典型场景，包括开阔道路、城市峡谷、林荫道路、地下车库、长隧道和高架辅助道路，全面评估了系统在各种复杂环境下的定位精度和稳定性。 本测试采用 NovAte PwrPak7D-E1 高精度集成导航系统作为真值参考，并使用 Waypoint Inertial Explorer 专业软件进行后处理和平滑计算，以确保测试数据的高可靠性和厘米级精度。测试结果表明，在卫星信号良好的开阔环境中，I3700的CEP95（95%定位误差）仅为4.64厘米，水平均方根误差为2.62厘米，系统可用性高达100%，实现了厘米级定位。即使在信号严重受阻的环境中，例如城市峡谷和林荫大道，I3700依然表现出色，CEP95分别达到3.47厘米和6.99厘米，水平均方根误差分别控制在1.79厘米和4.77厘米，充分展现了其强大的多径抑制和信号恢复能力。 在GNSS信号完全失锁这种更具挑战性的场景下，I3700的纯惯性导航性能成为其最大亮点。在持续约3分钟、全长3003米的高速隧道穿越测试中，该系统的水平定位均方根误差为4.28米，速度均方根误差为6.57厘米/秒，航向角均方根误差稳定在0.237°，充分展现了其在长期、高动态GNSS信号干扰环境下的卓越漂移控制能力。 I3700集成导航系统集成了高性能MEMS-IMU和全星座、全频双天线RTK GNSS接收机。陀螺仪零偏不稳定性为1.6°/h，加速度计零偏不稳定性为18μg；RTK定位精度可达1厘米，双天线测向精度为0.2°（1米基线）；在开放环境下可实现100%可用性，即使在信号遮挡和失锁情况下也能保持高精度输出，适用于无人机、无人船、自动驾驶、农业机械、卫星通信天线稳定平台等各种高端应用场景。Micro-Magic公司表示，I3700集成导航系统在此次严苛测试中展现了卓越的综合性能，不仅在开阔环境下实现了厘米级定位，而且凭借强大的惯性导航算法，即使在GNSS信号丢失的极端条件下也能保持稳定可靠的位姿输出。其优异的环境适应性和定位精度完全满足了当前智能设备对高精度、高可靠性导航系统的迫切需求。

在新一代战斗机、导弹和高超音速飞行器的研发过程中，飞行试验是验证其极限性能和飞行包线的关键步骤。此类飞行器通常具有极高的速度、极强的机动过载和复杂的飞行轨迹，对机载导航系统提出了严苛的要求。这些系统不仅必须在高度动态的条件下提供实时、稳定和高精度的导航输出，而且还必须能够全面、忠实地记录每一毫秒的飞行细节，为飞行后的性能分析和设计迭代提供无可辩驳的数据基础。 IF3900 高精度 光纤陀螺惯性导航系统由 Micro-Magic 公司开发的，针对这一挑战提供了成熟的解决方案，其具有卓越的 0.001°/h 偏置稳定性和 10μg 级的高精度石英加速度计，并结合了独特的多传感器融合和后处理技术。IF3900系统的核心优势在于其构建了从实时感知到事后深度分析的完整数据价值链。在试飞过程中，该系统利用±500°/s的宽动态范围陀螺仪和±30g的加速度计，实时捕捉飞机每一个细微的角度和线性运动。通过与GNSS卫星信号的深度耦合，该系统能够输出更新频率高达800Hz的融合导航结果，实时姿态精度优于0.002°，速度精度达0.02m/s，为试飞员和地面指挥中心提供可靠的态势感知。然而，IF3900真正区别于传统惯性导航的关键在于其强大的后处理能力。该功能允许研究人员在试飞完成后，对机载记录的原始惯性测量单元（IMU）数据、原始卫星观测数据以及地面差分参考站数据进行联合高精度计算。此过程能够有效消除实时导航中不可避免的瞬时信号干扰、多径效应和累积惯性传感器误差，从而将轨迹、姿态和速度计算的精度提升到一个新的水平。该系统支持通过内置SD卡或外部高速串口记录原始数据流，其数据格式与行业标准后处理软件（例如Novatel Inertial Explorer）兼容，确保流畅专业的分析流程。为实现这一目标，IF3900在硬件层面打下了坚实的基础。其采用的闭环光纤陀螺仪和石英加速度计能够承受30g、11ms的半正弦冲击，满足战斗机安装、导弹发射等极端环境下高强度振动的要求，确保系统在实际高冲击和强振动场景下始终稳定可靠地运行。在超音速飞机进行转弯机动或战斗机进行大攻角敏捷性测试时，飞行状态瞬息万变，环境也极其复杂。IF3900 的价值在于它不仅能够清晰地“捕捉”这一瞬间，还能通过对每个瞬间进行后处理“回顾”，提供可靠的“飞行记录”。Micro-Magic 公司的技术专家指出，该文件是分析气动特性、评估控制系统乃至验证武器投放精度的最关键依据。随着航空航天业向更高、更快、更智能的方向发展，对试飞数据的质量和深度要求也日益提高。IF3900高精度光纤惯性导航系统凭借其强大的传感器规格、卓越的环境适应性和突破性的后处理能力，正成为驱动新一代飞机从试飞到最终定型不可或缺的高精度数据引擎。

中国惯性技术领域取得了显著进展——杭州麦新敏微科技近日宣布，其高性能惯性导航系统IF3700已成功应用于业界领先的“天航智能”新一代高端工业无人机平台。此次合作标志着国产高精度惯性传感器在复杂环境适应性和长期稳定性等关键指标上取得了全面突破，为工业无人机在严苛场景下的可靠运行提供了核心保障。在电力巡检、高空测绘、应急侦察等专业场景中，工业无人机经常面临强电磁干扰、剧烈温度变化、机身持续振动等严峻挑战。传统传感器的性能波动容易导致定位漂移和姿态失准，直接影响作业安全和数据质量。“天航智能”技术总监表示：“我们一直在寻找一种能够在整个任务周期内提供稳定、精确的航向和姿态测量的传感器，IF3700的出现正合时宜。” IF3700 的成功应用归功于其在多个关键性能参数方面的出色表现，这些参数直接决定了无人机导航系统在极端条件下的可靠性。IF3700采用高精度闭环光纤陀螺仪（温度变化率0.01°/h）和20μg高精度石英加速度计，并具备自主罗盘功能。即使在纯惯性模式下，其姿态精度仍可达到≤0.003°，航向保持精度≤0.01°/h，展现出强大的环境适应性。同时，该系统支持惯性/卫星融合导航模式，定位精度可达厘米级（RTK模式），速度精度优于0.02m/s，有效提升了无人机在城市峡谷、森林等GNSS信号干扰易发区域的作业能力。此外，IF3700拥有丰富的接口配置和高达800Hz的数据更新频率，可灵活连接飞行控制、载荷和地面站系统，满足工业级无人机对实时性和集成性的严格要求。搭载IF3700惯性导航系统的“天航智能”无人机已在多种严苛场景下验证了其价值。在复杂高原地形测绘任务中，即使GPS信号较弱，IF3700系统凭借其稳定的系统输出，仍能保持厘米级的飞行路径精度，成功完成高精度三维建模。在高压带电巡检任务中，即使在强电磁环境下，IF3700系统也能完全不受干扰，提供稳健可靠的导航和姿态数据，为自主避障和精准悬停奠定了核心基础。在应急物资运送任务中，尽管在长时间昼夜任务中经历了显著的温度变化，IF3700系统仍展现出卓越的温度稳定性，确保整个过程中导航精度不受影响。 杭州麦新敏微科技产品经理表示：“IF3700系统在高端工业无人机领域的成功仅仅是个开始。这表明国产核心传感器完全有能力满足智能装备的发展需求。我们将继续深化惯性技术领域的研发，为更多无人平台提供精准可靠的‘感知心脏’。”

在复杂多变的工业和科研领域，导航系统的精度和可靠性直接决定着任务的成败。Micro-Magic Inc.推出的IF3900系列高精度光纤惯性导航系统，凭借其突破性的技术设计和卓越的性能，为航空航天、自动驾驶、海洋勘探和无人机导航等高端应用场景提供了创新解决方案。IF3900系列产品配备高精度闭环光纤陀螺仪和高精度石英加速度计，并采用多传感器数据融合技术，将惯性测量与GNSS相结合，实现长期高精度综合导航。同时，IF3900还具备后处理功能，可通过后处理软件提升产品的航向、姿态和位置精度。 核心优势：精准与可靠性的完美结合 1. 具备业界领先的超高精度性能IF3900系列产品配备高精度闭环光纤陀螺仪，零偏稳定性高达0.001°/h，在各种温度环境下均能实现极低的漂移，确保姿态和航向的长期稳定性；内置高精度石英加速度计，零偏稳定性高达10μg，能够精确感知载体的运动，动态响应无延迟，适用于高速、高机动性应用场景；同时，通过集成多传感器融合技术，结合GNSS和惯性测量数据，即使卫星信号暂时丢失，仍可通过纯惯性导航保持厘米级定位精度。 2. 智能后期处理将性能提升到更高水平通过支持差分参考站和后处理软件，通过算法优化，航向精度可达到 0.002°（RM​​S），位置精度可提高到 RTK 2cm+1ppm，满足科学测绘、地质勘探等领域数据回溯的高要求。 3. 灵活的配置和无缝集成支持单/双天线模式、多种协议输出（RS232/RS422/CAN/以太网/USB），数据更新率高达800Hz，兼容Novatel后处理软件，并可轻松集成到现有系统中。通过智能补偿杠杆臂误差，只需单击即可校准GNSS天线与惯性导航中心之间的偏移，从而确保在复杂安装场景下的数据一致性。 4. 坚强耐用，无惧挑战通过涵盖20~2000Hz宽带随机振动、多轴复合扫频以及瞬态冲击（半正弦波11ms/30g）的全面振动测试，验证了系统在极端机械环境下的整体结构稳定性和功能完整性。通过振动-温度-电磁多物理场耦合测试，系统仍能快速收敛，展现了其在强扰动条件下快速恢复的能力。 应用场景：赋能高端领域 ⚪自动驾驶和智能交通：提供实时车辆姿态、位置和速度信息，帮助 L4 以上自动驾驶系统实现厘米级定位。⚪ 无人机和机器人：在没有 GPS 信号的情况下，在室内或复杂地形中保持稳定的导航，支持精确悬停和路径规划。⚪ 测绘与勘探：高精度定位和连续导航能力确保了测绘与勘探工作的连续性和准确性。⚪ 航空航天与国防：在高动态环境下进行精确制导和姿态控制，以满足军用级可靠性要求。 技术参数亮点 ⚪ 姿态精度：≤ 0.002°（均方根值），保持纯惯性 1 小时误差≤ 0.005°。⚪ 速度精度：≤ 0.02米/秒（组合导航模式），≤ 0.1米/秒（纯惯性模式）。⚪ 丰富的接口：4通道RS422接口、1通道CAN接口、1通道以太网接口、USB接口和多通道卫星天线接口。⚪ 功耗和体积：≤ 35W 功耗，紧凑设计（190 × 190 × 166mm），重量 ≤ 8.5kg，适合空间受限的载体。 IF3900系列产品凭借其高精度惯性元件、多源数据融合能力和灵活的后处理功能，已成为复杂环境下可靠导航的理想选择。用户可以充分利用其协议接口进行定制开发，以适应各种应用需求。

 惯性导航系统（INS）在自动驾驶技术中发挥着至关重要的作用，尤其是在弥补GPS、摄像头和激光雷达等其他传感器的不足方面。它提供连续、高频且不受干扰的运动状态信息，是自动驾驶感知和定位的核心组成部分之一。 惯性导航系统的核心功能 惯性导航系统在自动驾驶中的核心功能是感知车辆的运动状态，测量车辆的三维位置、速度和姿态角（包括横滚角、俯仰角和偏航角）。惯性测量单元（IMU）作为惯性导航系统的核心传感器，具有极高的数据更新频率（通常在100Hz以上），远超GPS（1-10Hz）和摄像头/激光雷达（10-30Hz），能够捕捉车辆的瞬时动态变化。 1. 主要应用场景：补偿其他传感器缺陷 通常情况下，在自动驾驶导航系统中，GPS信号经常丢失或不可靠，导致GPS信号中断或严重劣化，例如在隧道、地下车库和高架桥下等卫星信号完全被阻挡的地方；在城市峡谷和高层建筑密集的区域，GPS信号会被严重反射并受到多径干扰，导致定位精度显著降低甚至失效；在茂密的森林下，树叶也可能阻挡卫星信号。此时，惯性导航系统（INS）通常发挥着重要作用。它通过航位推算，基于前一时刻已知的精确位置和姿态，将惯性测量单元（IMU）测量的加速度和角速度进行积分，计算出车辆当前的相对位移和姿态变化，从而计算出新的位置和姿态。这确保了定位的连续性。INS能够提供高频姿态信息，即使在GPS信号良好的情况下，其他传感器也难以单独提供这种高频、高精度的姿态信息（横滚、俯仰、偏航）。下表比较了 I4500 集成导航系统在卫星辅助导航和卫星信号丢失情况下的导航性能指标。I4500 系统性能参数指数（RMS）评论航向精度双GNSS0.1°2米基线单GNSS0.2°需要进行机动GNSS故障保持精度0.2°C/分钟 态度准确性GNSS有效0.1° GNSS故障保持精度0.2°C/分钟 VG模式（GNSS故障时间无限，无加速度）2° 水平定位精度GNSS有效1.2米单点2厘米+1ppmRTKGNSS故障（60秒）20米 2. 多传感器融合的核心枢纽现代汽车驱动系统无一例外地采用了传感器融合技术。惯性导航系统（INS）是融合框架中的关键节点。⚪ 通过与GNSS集成，形成GNSS/INS组合导航系统，这是最经典、最成熟的组合方式。GNSS提供绝对位置和长期稳定性，但更新速度慢且易受干扰；INS提供高频、连续的相对运动信息和姿态信息，但存在累积误差（漂移）。卡尔曼滤波器利用两者的优势进行相互校正：GNSS校正INS的漂移，而INS在GNSS失效时提供连续定位和平滑的GNSS输出。其次，该组合方式可以提高整体精度和鲁棒性，其精度和可靠性远高于单独的GNSS或INS。 ⚪ 通过与速度表集成，速度表可提供车轮速度信息（速度、行驶距离），这有助于校正惯性导航系统（INS）的速度估计误差，尤其是在车辆直线行驶时。下表列出了Micro-Magic公司生产的I3700集成导航系统的性能指标。即使在卫星信号丢失的情况下，通过INS和车轮速度表的算法融合，仍然可以实现较高的测量精度。I3700导航精度指数丢失锁定时间导航模式位置精度速度精度俯仰/横滚精度航向精度3s连接到里程表1厘米0.03米/秒0.1°0.2°10秒1m0.1米/秒0.1°0.2°60年代6m0.1米/秒0.2°0.35°⚪ 通过与视觉/激光雷达SLAM集成，IMU的高频数据可为视觉或激光雷达处理提供运动预测，从而降低图像匹配或点云匹配的计算复杂度，并提高实时性和鲁棒性（尤其是在快速运动或纹理较弱的环境中）。INS提供的精确姿态信息（横滚角、俯仰角）对于正确分析坡道和崎岖路面上相机图像或激光雷达点云的几何关系至关重要。应用案例以Micro-Magic公司推出的I6700产品为例，该系统可集成GNSS、里程计、磁力计等多种辅助传感器，并为车辆在各种运行场景下提供精确的航向修正功能。I6700航向修正方法功能健康）状况评论GNSSD双天线航向双天线启用适合开阔场地运动学对齐飞机、汽车和船舶适用于大型机动环境，载机速度至少为 3 米/秒GPS真航向GPS启用适合开阔场地加速校准直升机模式2秒内加速度至少达到2.5米/秒²磁航向磁罗盘功能磁场环境相对稳定。Micro-Magic公司推出高精度惯性导航系统产品概括：  惯性导航系统（INS）是自动驾驶定位系统的核心。它提供连续、高频且不受干扰的车辆运动状态和姿态信息，是确保定位连续性、鲁棒性和高频响应能力的关键技术。尤其是在GPS信号丢失的复杂场景（例如隧道、城市峡谷）中，INS通过航位推算维持定位能力，这是安全冗余中不可或缺的一部分。虽然其固有的累积误差需要与其他传感器（GNSS、轮速传感器、视觉传感器、激光雷达）紧密结合进行校正，但在多传感器融合框架中，INS作为核心枢纽，极大地提高了整个定位系统的精度、可靠性和动态性能。随着惯性测量单元（IMU）技术的进步（例如MEMS陀螺仪精度的提高和固态激光陀螺仪的小型化）以及融合算法的优化，INS在自动驾驶中的作用将日益重要。
