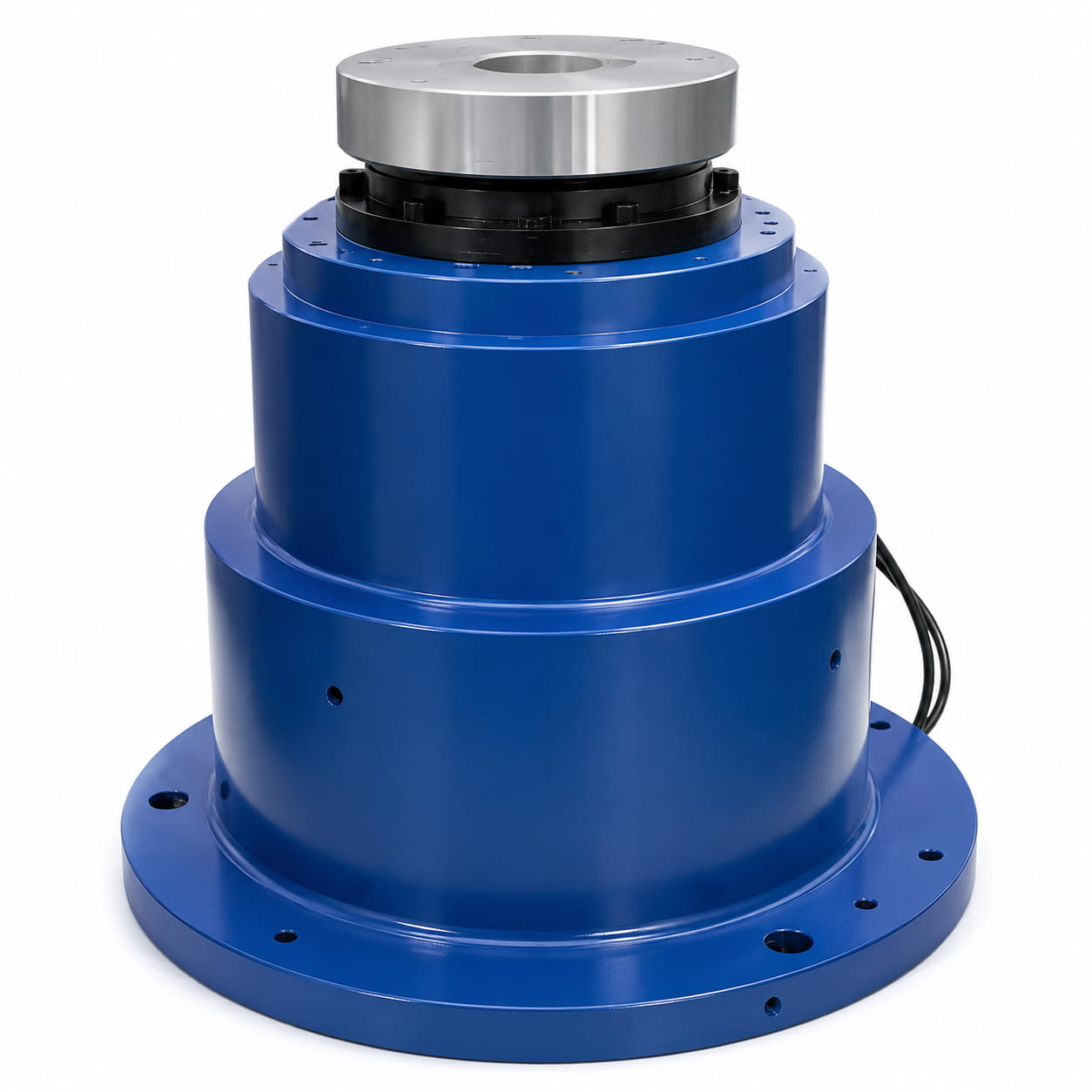

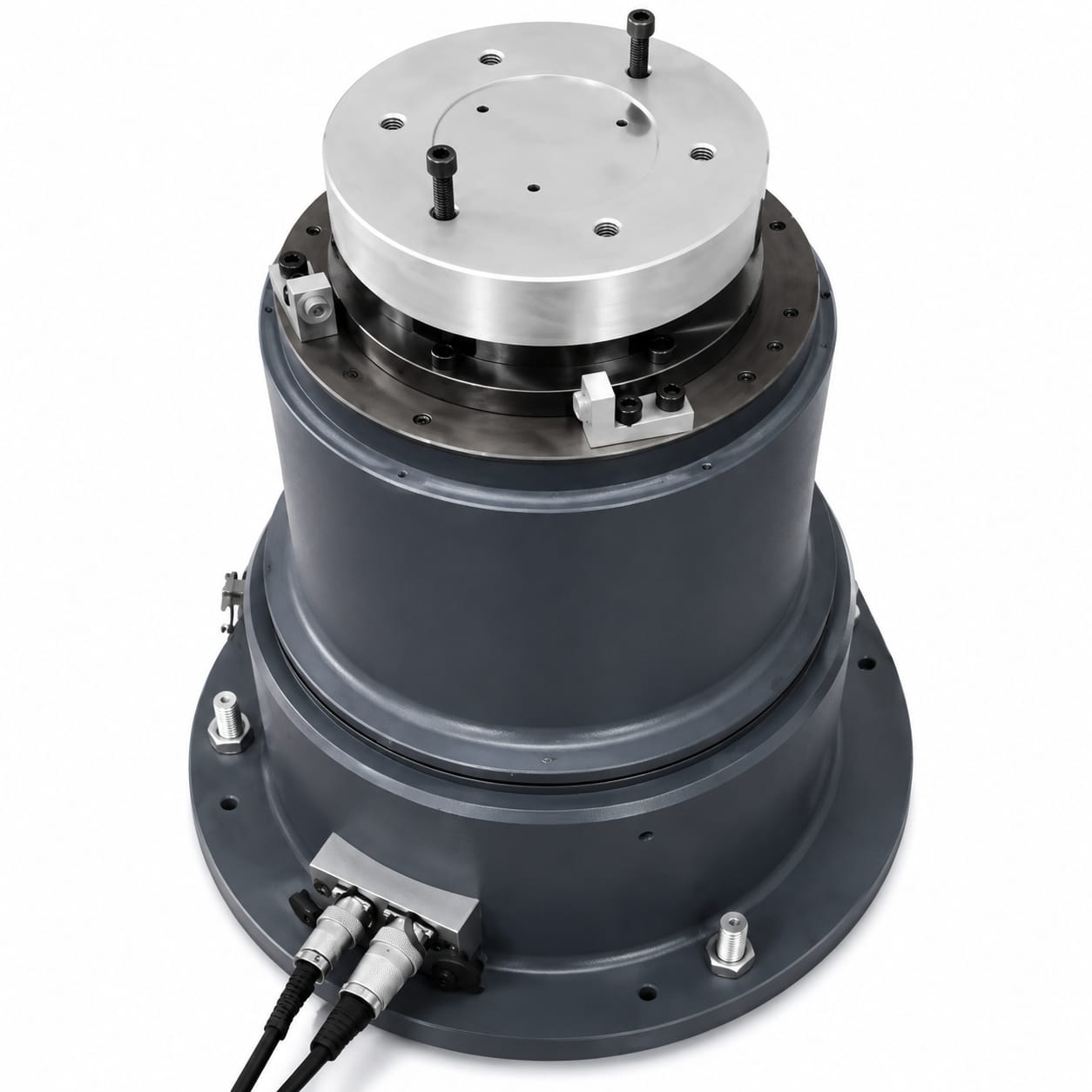

单轴角振动转台由机械平台和测量控制系统两部分组成。它采用立式结构和精密机械轴系，具有位置和振动测量功能，用于惯性系统的振动测试和校准。
零件编号 :
T1G200V订单（最小起订量） :
1产品系列及参数
| 类别 | 范围 | T1G200V | |
| 负载要求 | 结构类型 | 垂直的 | |
| 装载尺寸 | 圆盘类型 Φ200 | ||
| 装载重量 | 3公斤 | ||
| 梅萨平坦 | 0.02毫米 | ||
| 跳桌 | 0.02毫米 | ||
| 旋转精度 | ± 3″ | ||
| 最大角振动频率 | 100赫兹 | ||
| 最大角加速度 | 10000°/s² | ||
| 波形失真 | ≤5% | ||
| 被测产品的空间尺寸 | Φ100 | ||
| 解决 | 0.36英寸 | ||
| 尺寸 | 待定（可定制） | ||
| RS422 | 最大限度 | ≮115.2Kbps | |
| 传输速率 | |||
| 连接器 | 温度 | 20℃±5℃ | |
| 工作环境 | 湿度 | 20％～80%RH 它支持安全范围设定，并采用软硬件两级安全保护措施。它可以保护转盘的位置和速度，转盘本身也具备超速保护、过流保护和紧急断电保护功能。 | |
| 安全要求 | 平均故障间隔时间 | >1000小时 | |
| 质量和可靠性要求 | 单次连续运行时间 | 约8小时 | |
| 数据接收误差概率 | <10-6 | ||
| 服务寿命 | 15年以上 | ||
| 来自外部来源的EMC | 测试件在框架内的中心安装位置的磁场小于 1 高斯，不会干扰惯性测量单元 (IMU) 测试。 | ||
| 可维护性要求 | 在设备设计过程中应考虑可测试性和可维护性，以确保在发生故障时能够及时维修。 | ||
生产过程
常问问题
问：该系统是否支持全温自动校准？
A：工程说明：基于软件的热补偿系统可处理-40℃至+85℃的温度范围，工作范围为20℃±5℃。
商业解释：确保传感器在极端环境下（例如深海机器人或高空飞机）保持稳定的性能。
