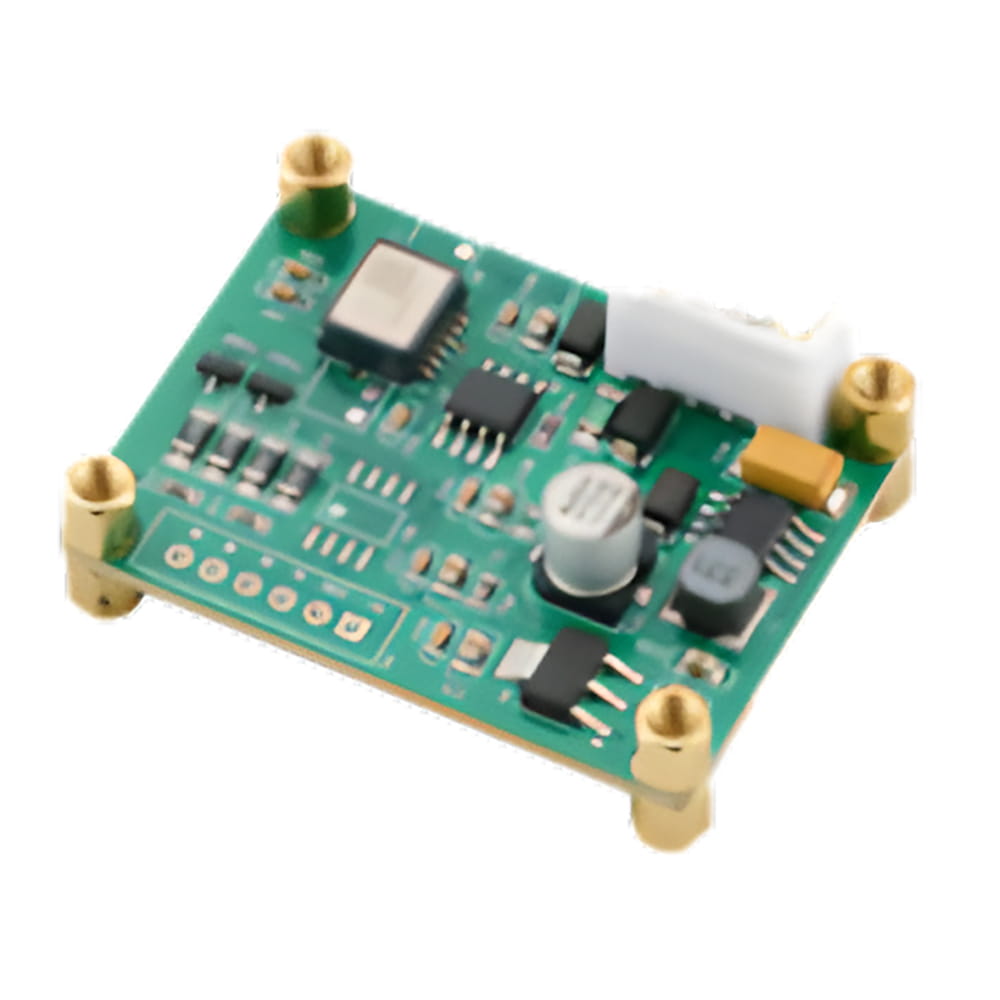

T7000-F is a standard industrial high-precision voltage output dual-axis inclination sensor launched by Micro-Magic Inc. The standard voltage is 0~5V, 0.5~4.5V, and 0~10V are optional. At the same time, RS232 output can be used, RS485 can be customized, and it can be used for long-distance transmission of 2000 meters. Users only need to collect the voltage value of the sensor to calculate the object tilt angle. The built-in (MEMS) solid pendulum converts the change of the static gravity field into a change of inclination angle by measuring the change of the static gravity field.
The product adopts the latest MEMS sensing production technology, which makes accurate compensation and correction for temperature error and linearity error, high accuracy, small size, high packaging technology, good vibration resistance, built-in anti-radio frequency, and anti-electromagnetic interference circuit, especially suitable for the application of underground non-excavation machinery and other harsh industrial environments.
零件编号 :
T7000-FB订单（最小起订量） :
1leading time :
4Product Series and Parameters
| Parameter | Conditions | T7000-F-5 | T7000-F-10 | T7000-F-15 | T7000-F-30 | Unit |
| Measuring range | ±5 | ±10 | ±15 | ±30 | ° | |
| Measuring axis | axis | X, Y | X, Y | X, Y | X, Y | |
| Zero temperature drift | -40～85° | ±0.0007 | ±0.0007 | ±0.0007 | ±0.0007 | °/℃ |
| Sensitivity temperature coefficient | -40～85° | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ |
| Zero bias | 0° output | 0-5V output-2.5V, 0-10V output-5V | V | |||
| Frequency response | DC response | 100 | 100 | 100 | 100 | Hz |
| Resolution | Bandwidth 5Hz | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° |
| Accuracy | -40～85℃ | 0.005 | 0.006 | 0.0065 | 0.007 | ° |
| Long term stability | -40～85℃ | <0.006 | <0.007 | <0.007 | <0.008 | ° |
| Power-on start time | 0.2 | s | ||||
| Response time | 0.01 | s | ||||
| Output signal | 0-5V, 0-10V | |||||
| Average working hours | ≥45000 hours/time | |||||
| Impact resistance | 20000g, 0.5ms, 3 times/axis | |||||
| Anti-vibration | 10grms、10～1000Hz | |||||
| Insulation resistance | ≥100MΩ | |||||
| Waterproof level | IP67 | |||||
| Cable | Standard 1.5 meter-length, wear-resistant, oil-proof, wide temperature, shielded cable 6*0.3mm2 | |||||
| Weight | 250g (excluding packaging box) | |||||
Production process
