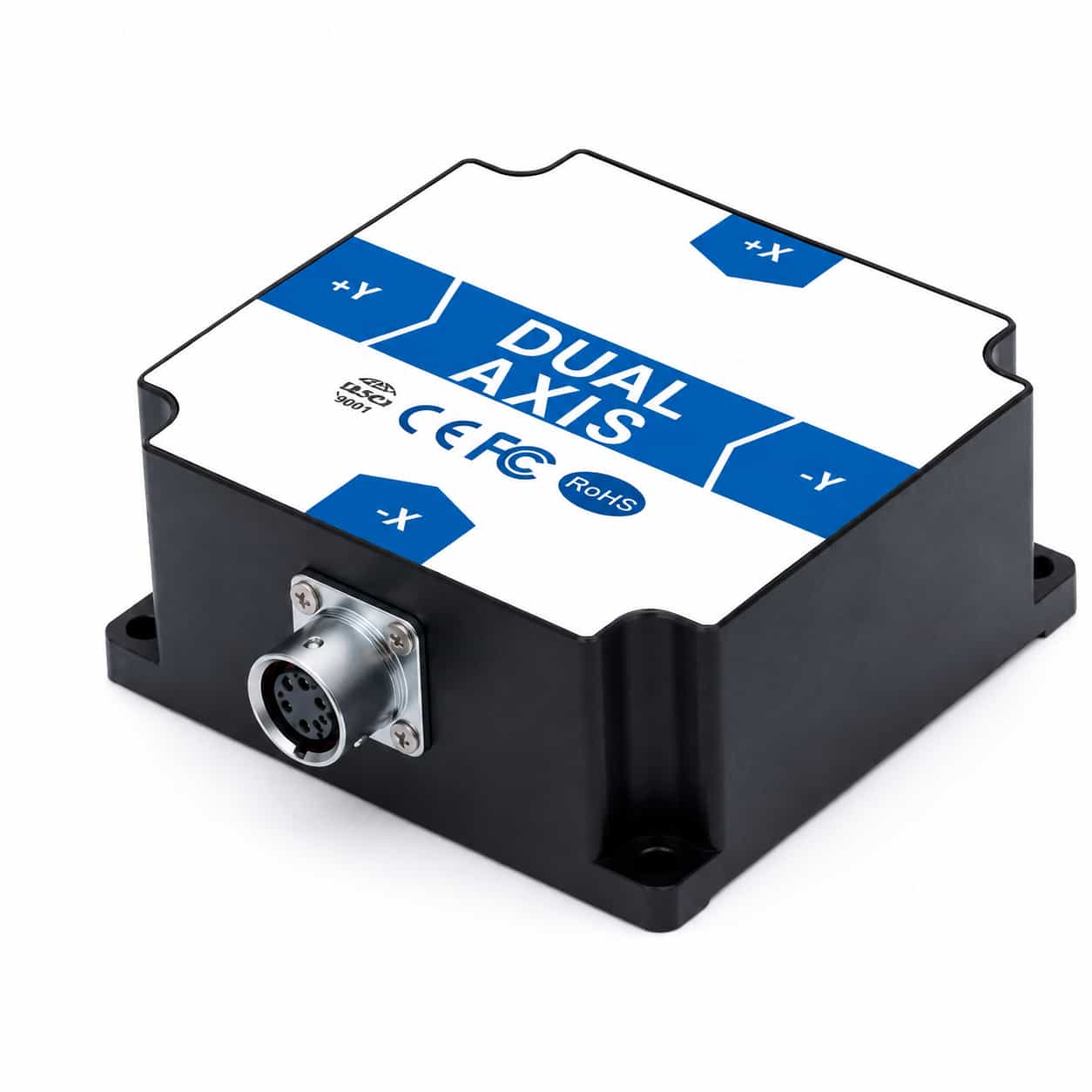

The T7000-N is a domestically developed dual axis tilt angle measuring instrument (referred to as the "inclinometer") and temperature measuring module for high-precision tilt angle measurement of components by Micro-Magic Inc. Range ± 60°, accuracy 0.002°, resolution 0.0006°, output RS232, TTL, RS485, RS422 optional, integrated with industrial standard RTU Modbus and 0x68 hexadecimal protocols; The accompanying computer analysis software can display and record measurement data in real-time for analysis. Domestic components account for over 85%, with internal core components including MCU microcontrollers, high-precision 24 bit A/D modules, temperature sensors, signal processors, power circuits, output circuits, etc. To manufacture domestically produced equipment and overcome barriers to independent research and development technology.
零件编号 :
T7000-NA订单（最小起订量） :
1leading time :
4Product Series and Parameters
|
Parameter |
Conditions |
T7000-NA |
|
|||
|
Measuring range |
|
±5° |
±15° |
±30° |
±45° |
±60° |
|
Measuring axis |
axis |
X, Y |
X, Y |
X, Y |
X, Y |
X, Y |
|
Accuracy |
-40～85℃ |
0.001° |
0.002° |
0.003° |
0.005° |
0.006° |
|
Resolution |
-40～85℃ |
0.0006° |
0.0006° |
0.0006° |
0.0006° |
0.0006° |
|
Output interfaces |
Digital |
TTL, RS232, RS485, RS422, CAN optional |
||||
|
Voltage |
0~5V, 0~10V options |
|||||
|
Current |
0-20mA, 4-20mA optional |
|||||
|
frequency response |
DC response |
100Hz |
||||
|
Sensitivity temperature coefficient |
-40～+85℃
|
≤50ppm/℃
|
||||
|
Power-on start time |
|
0.2 |
s |
|||
|
Response time |
|
0.01 |
s |
|||
|
Average working hours |
≥50000 hours/time |
|||||
|
Impact resistance |
5500g, 0.5ms, 3 times/axis |
|||||
|
Anti-vibration |
100grms、10～1000Hz |
|||||
|
Insulation resistance |
≥100MΩ |
|||||
|
Waterproof level |
IP67 (IP68 can be customized) |
|||||
|
Cable |
Standard 1.5m-length, wear-resistant, oil-proof, wide temperature, shielded cable 6*0.2mm2 |
|||||
|
Weight |
120g (excluding packaging box) |
|||||
Production process
More similar products
Product dimension
Application Scenarios
FAQ
T7000-H 是一款全温度补偿的超高精度真空泵 双轴倾斜传感器 分辨率为0.0005°，精度为0.001°，温度漂移为0.0005°/℃输出接口可选RS232、RS485、RS422、Modbus和TTL。产品配备专业计算机软件，可进行数据测量和记录。非接触式安装特点使其系统集成度高，安装便捷。它具有抗外部电磁干扰、耐强冲击和振动的能力，在国内同类产品中具有绝对优势。
查看更多
T7000-F 是 Micro-Magic 公司推出的一款标准工业级高精度电压输出双轴倾角传感器。标准电压范围为 0~5V、0.5~4.5V 和 0~10V（可选）。同时，支持 RS232 输出，并可定制 RS485 输出，传输距离可达 2000 米。用户只需采集传感器的电压值即可计算物体的倾斜角度。其内置的（MEMS）实心摆通过测量静重力场的变化，将静重力场的变化转换为倾斜角度的变化。 该产品采用最新的MEMS传感生产技术，可精确补偿和校正温度误差和线性误差，具有精度高、尺寸小、封装技术先进、抗振性好、内置抗射频和抗电磁干扰电路等特点，特别适用于地下非开挖机械和其他恶劣工业环境的应用。
查看更多
T7000-E系列是一款高性能电压输出产品。 单轴倾斜传感器 测量范围为±180°（可选0~±360°），最高精度为0.008°。可输出标准的0-5V和0-10V模拟电压，并同时提供RS232和RS485接口。具有良好的抗干扰特性，适用于远距离信号传输。该产品安装和使用简便，具有多种输出选项，抗外部电磁干扰能力强，抗振动和冲击能力强，适用于测绘等工业控制环境中的角度测量。
查看更多
T7000-D系列是一款高性能电压输出产品。 双轴倾斜传感器 测量范围为±90°，最高精度为0.008°。可输出标准的0-5V和0-10V模拟电压，并同时提供RS232和RS485接口。具有良好的抗干扰特性，适用于远距离信号传输。该产品安装和使用简便，具有多种输出选项，抗外部电磁干扰能力强，抗振动和冲击能力强，适用于测绘等工业控制环境中的角度测量。
查看更多
T7000-C系列是一款高性能电流输出产品。 双轴倾斜传感器该测量范围为双轴±90°，最高精度为0.008°。它可输出标准的4-20mA、0-20mA和0-24mA模拟电流信号，并同时提供RS232和RS485两种接口。该产品具有良好的抗干扰特性，适用于远距离信号传输。它安装和使用简便，具有多种输出选项，抗外部电磁干扰能力强，抗振动和冲击能力强，适用于测绘等工业控制环境中的角度测量。
查看更多
T7000-B系列是一款高性能电流输出产品。 单轴倾斜传感器测量范围为0°±180°（0°-360°），最大精度为0.008°。可输出标准的4-20mA、0-20mA和0-24mA模拟电流信号，并同时提供RS232和RS485两种输出接口。具有良好的抗干扰性能，适用于远距离信号传输。该产品安装使用简便，具有多种输出选项，抗外部电磁干扰能力强，抗振动和冲击能力强，适用于测绘等工业控制环境中的角度测量。
查看更多
T7000-A 是一款标准的工业级高精度电流输出装置 双轴倾斜传感器RS232输出可用于2000米远距离传输。内置的（MEMS）实心摆通过测量静重力场的变化，将静重力场的变化转换为倾角的变化。该产品可精确补偿和校正温度误差和线性误差，具有高精度、良好的抗振、抗电磁干扰电路，尤其适用于地下非开挖机械等恶劣工业环境。
查看更多
T7000-G 是一款全温度补偿的超高精度真空泵 双轴倾斜传感器 分辨率为0.0005°，精度为0.001°，温度漂移为0.0005°/℃输出接口可选RS232、RS485、RS422、Modbus和TTL。该产品是一款定制的倾角仪，用于测量岩土工程和基础基坑的倾角。它内部集成了24位ARM高端系统，分辨率为4秒，响应频率高达100Hz。用户只需将T7000-G连接到数据传输电路，即可组成一台高精度倾角仪。
