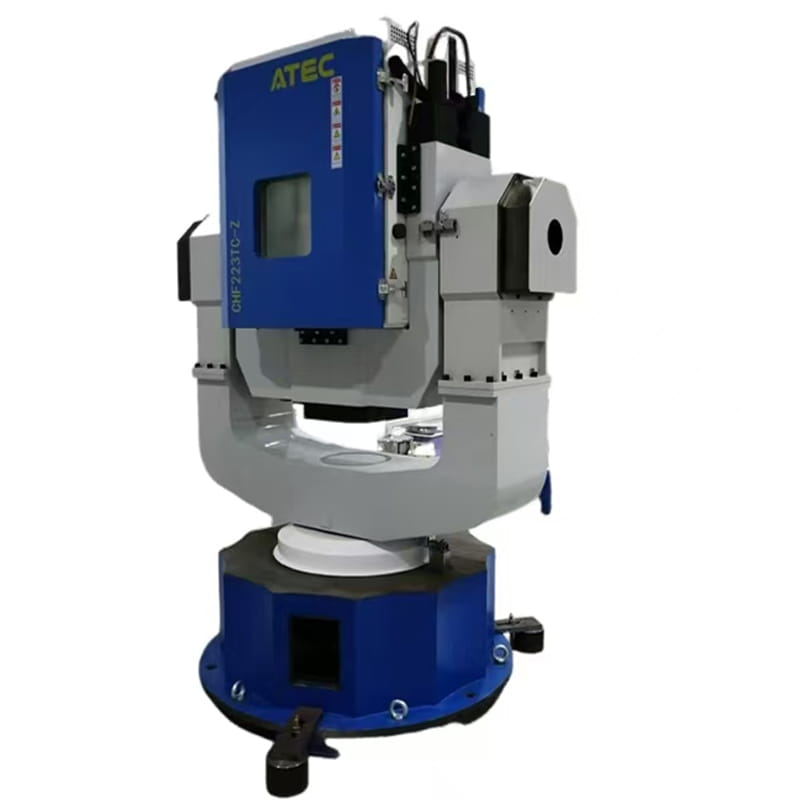

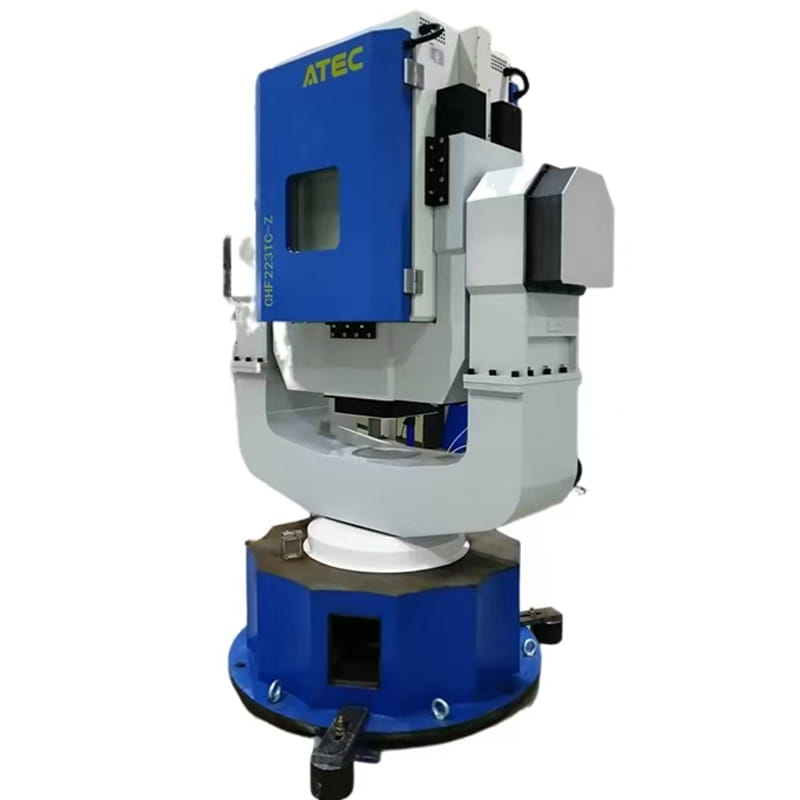

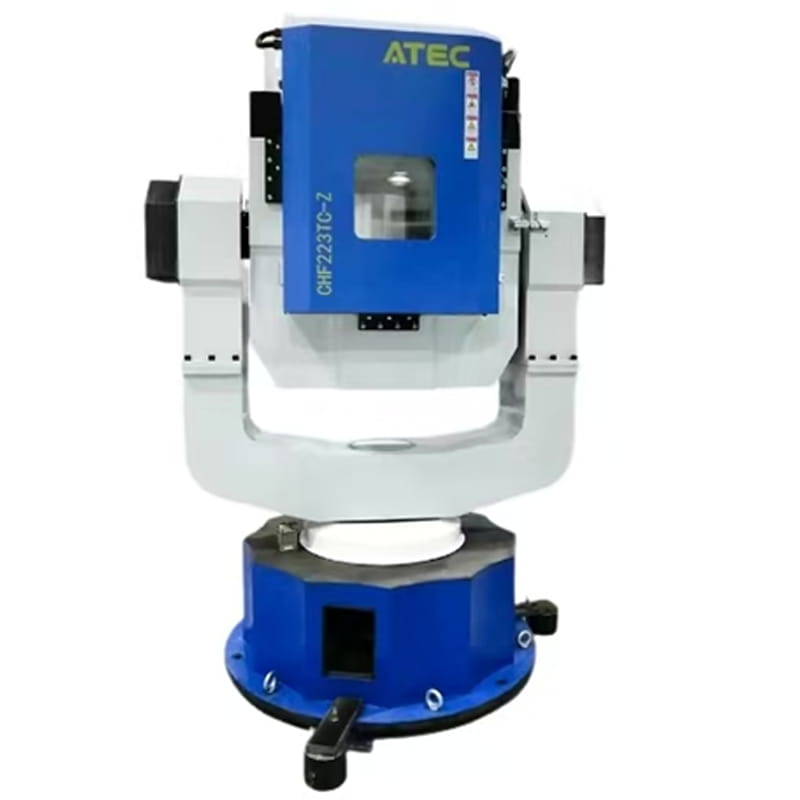

这款唱盘是温控的。 三轴电动转盘该转台的三个轴均采用电动轴系统，并具备位置、速度、摆动和高低温测试功能。转台主要由三部分组成：机械平台、温控箱和测量控制系统。它主要用于在全温度工作范围内测试和校准惯性导航系统的动态和静态参数，以及在室温下测试和校准惯性导航系统及其惯性部件。
零件编号 :
T3G400PR-3M、T3G500PR-3M、T3G550PR-3M订单（最小起订量） :
1产品系列及参数
| 范围 | T3G400PR-3M | T3G500PR-3M | T3G550PR-3M |
| 结构类型 | 被测单元 | 被测单元 | 被测单元 |
| 桌子尺寸 | φ400 | φ500 | φ550 |
| 最大载重 | 5公斤~50公斤 | 5公斤~50公斤 | 5公斤~50公斤 |
| 梅萨平坦 | 0.02毫米 | 0.02毫米 | 0.02毫米 |
| 跳桌 | 0.02毫米 | 0.02毫米 | 0.02毫米 |
| 旋转精度 | 内环：± 2″~± 10″ 中心环：± 3″~± 10″ 外环：±3″~±10″ | 内环：± 2″~± 10″ 中心环：± 3″~± 10″ 外环：±3″~±10″ | 内环：± 2″~± 10″ 中心环：± 3″~± 10″ 外环：±3″~±10″ |
| 角度位置范围 | 0~360°连续旋转 | 0~360°连续旋转 | 0~360°连续旋转 |
| 角位置精度 | 内环：± 3″~± 10″ 中心环：±5″~±10″ 外圈：±5″~±10″ | 内环：± 3″~± 10″ 中心环：±5″~±10″ 外圈：±5″~±10″ | 内环：± 3″~± 10″ 中心环：±5″~±10″ 外圈：±5″~±10″ |
| 重复角度位置 | 内环：± 2″~± 7″ 中心环：± 3″~± 7″ 外环：±3″~±7″ | 内环：± 2″~± 7″ 中心环：± 3″~± 7″ 外环：±3″~±7″ | 内环：± 2″~± 7″ 中心环：± 3″~± 7″ 外环：±3″~±7″ |
| 角速率范围 | 内环：0.001~1500°/秒 中心环：0.001~2000°/秒 外环：0.001~100°/秒 | 内环：0.001~1500°/秒 中心环：0.001~2000°/秒 外环：0.001~100°/秒 | 内环：0.001~1500°/秒 中心环：0.001~2000°/秒 外环：0.001~100°/秒 |
| 角速率精度和稳定性 | （1°平均值）5×10-3 （10°平均值）5×10-4 （360°平均值）5×10-5 | （1°平均值）5×10-3 （10°平均值）5×10-4 （360°平均值）5×10-5 | （1°平均值）5×10-3 （10°平均值）5×10-4 （360°平均值）5×10-5 |
| 最大角加速度 | 内环：1000°/s² 中心环：150°/s² 外环：300°/秒² | 内环：1000°/s² 中心环：150°/s² 外环：300°/秒² | 内环：1000°/s² 中心环：150°/s² 外环：300°/秒² |
| 工作方式 | 速度、位置、摇摆 | 速度、位置、摇摆 | 速度、位置、摇摆 |
| 滑环 | 30 个环（可选） | 30 个环（可选） | 30 个环（可选） |
| 平均故障间隔时间 | ≥2000 | ≥2000 | ≥2000 |
| 连续工作时间 | ≥ 12 小时 | ≥ 12 小时 | ≥ 12 小时 |
| 通信接口 | RS422/RS232/以太网（可选） | RS422/RS232/以太网（可选） | RS422/RS232/以太网（可选） |
| 温度室指示器 | |||
| 内部空腔尺寸： | 500×500×500毫米 | 6000×600×600毫米 | 650×650×650毫米 |
| 温度控制范围 | -60~150℃（可选） | -60~150℃（可选） | -60~150℃（可选） |
| 斜坡速率 | ± 2 ℃~± 5 ℃（可选） | ± 2 ℃~± 5 ℃（可选） | ± 2 ℃~± 5 ℃（可选） |
| 温度波动 | ± 0.3 ℃~± 1 ℃（可选） | ± 0.3 ℃~± 1 ℃（可选） | ± 0.3 ℃~± 1 ℃（可选） |
| 温度均匀性 | ≤2℃ | ≤2℃ | ≤2℃ |
| 温度偏差 | ≤±2℃ | ≤±2℃ | ≤±2℃ |
| 干风吹拂 | 选修的 | 选修的 | 选修的 |
| 带宽 | 内环：10Hz（可调） 中环：3Hz（可调） 外环频率：3Hz（可调） | 内环：10Hz（可调） 中环：3Hz（可调） 外环频率：3Hz（可调） | 内环：10Hz（可调） 中环：3Hz（可调） 外环频率：3Hz（可调） |
| 装载尺寸 | φ300*300 | φ400*400 | φ500*500 |
