C9-A 是一种高精度 三维电子罗盘 由Micro-Magic Inc.高科技公司推出的这款产品，采用了源自美国的先进3D补偿专利技术，即使在±40°的倾斜角度下也能提供精准的航向数据。该产品体积小、功耗低，可应用于天线稳定性、车辆、系统集成等诸多领域。其优异的抗震性和可靠性使其即使在极其恶劣的环境下也能正常工作，更适用于当今小型化的高精度测量和集成控制系统。
零件编号 :
C9-A订单（最小起订量） :
1输出模式 :
RS232/RS485/TTL/RS422 optional宽工作温度 :
-40～+85℃电压输入 :
DC +5V (DC +9~36V can be customized)尺寸 :
(55*37*24mm) (can be customized)保护级别 :
IP67 (IP68 customized)1. 产品规格
|
范围 |
|
C9-A |
|
罗盘航向参数 |
航向精度 |
1°（均方根值，螺距）<45°） |
|
R决议 |
0.1° |
|
|
R可重复性 |
0.3° |
|
|
M测量范围 |
0约360° |
|
|
T倾斜范围 |
±40° |
|
|
罗盘倾角参数 |
投球精准度 |
0.15° |
|
R滚轮精度 |
0.15° |
|
|
I倾角分辨率 |
0.01° |
|
|
I倾斜范围 |
俯仰角±90°；横滚角±180° |
|
|
C解放 |
硬铁校准 |
Yes |
|
S铁校准 |
Yes |
|
|
倾斜校准 |
Yes |
|
|
P物理性质 |
S尺寸 |
长55*宽37*高24（毫米） |
|
W八 |
75克 |
|
|
CAN接口连接器 |
直达线路 |
|
|
界面功能 |
启动延迟 |
<50毫秒 |
|
最大采样率 |
每秒 50 次 |
|
|
通信速率 |
波特率：100~500Kbps |
|
|
CAN通信 |
选修的 |
|
|
CANOpen 通信 |
选修的 |
|
|
输出格式 |
十六进制 |
|
|
P电源供应 |
支持电压 |
DC+5V（9~36V） |
|
当前（最大值） |
40毫安 |
|
|
工作模式 |
30mA |
|
|
E环境 |
存储范围 |
-40℃--+125℃ |
|
工作温度 |
-40℃--+85℃ |
|
|
抗振性能 |
2600克 |

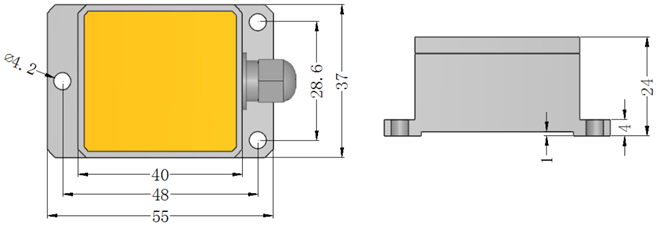

2. 产品尺寸
