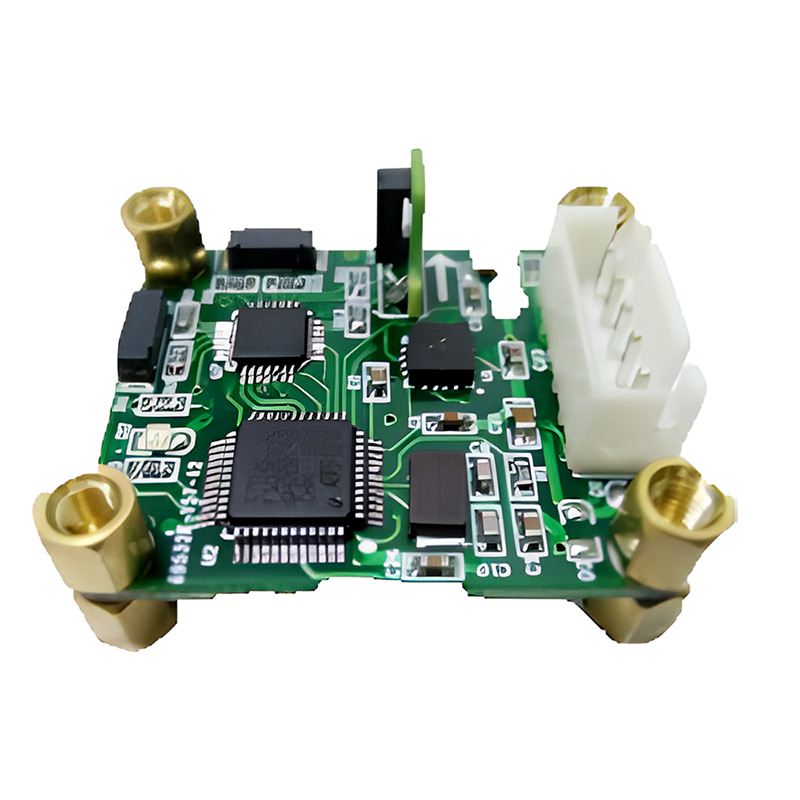

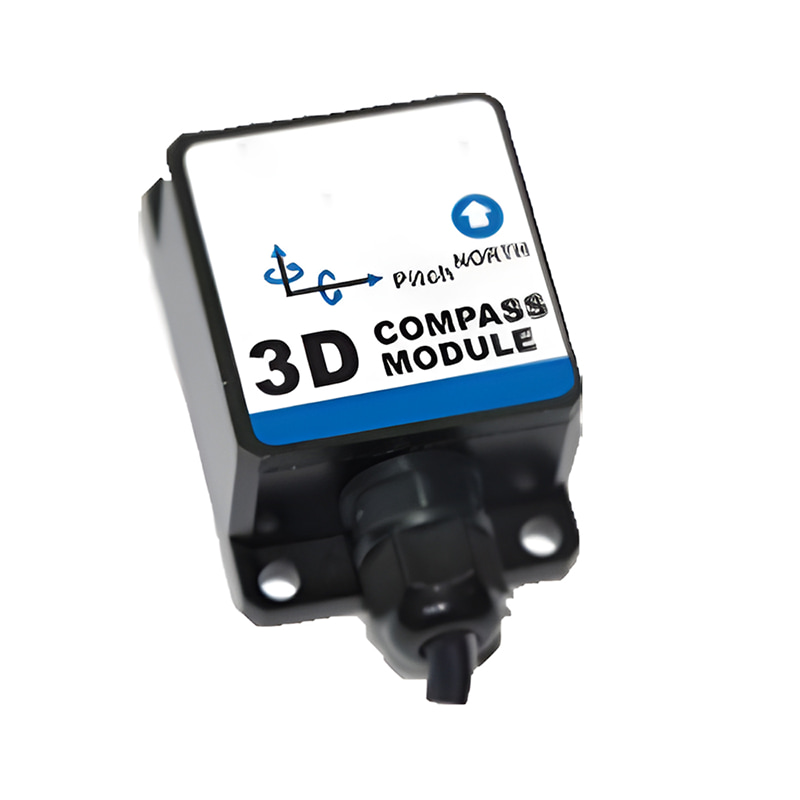

C90-C 是一款高精度全姿态 三维电子罗盘该产品采用先进的硬磁和软磁校准算法，可在360°横滚和±90°全倾角范围内提供高精度航向信息。它具有体积小、功耗低的特点，更适用于对功率要求较高的测量系统。该产品输出载体的精确姿态信息可用于全姿态旋转系统。该产品具备硬磁、软磁和倾角补偿功能，校准后罗盘输出高精度测量值。
零件编号 :
C90-C订单（最小起订量） :
1输出模式 :
RS232/RS485/TTL/RS422 optional宽工作温度 :
-40～+85℃电压输入 :
DC +5V (DC +9~36V can be customized)尺寸 :
(33*27*8mm) (can be customized)保护级别 :
IP67 (IP68 customized)1. 产品规格
|
范围 |
|
C90-C |
|
罗盘航向参数 |
航向精度 |
0.3~0.5°（均方根值，螺距）<85°) |
|
R决议 |
0.1° |
|
|
R可重复性 |
0.05° |
|
|
罗盘倾角参数 |
投球精准度 |
0.1° |
|
R滚轮精度 |
0.1°（俯仰角）<65°) 0.2°（俯仰角）<80°） 0.5°（俯仰角）<86°） |
|
|
I倾角分辨率 |
0.01° |
|
|
I倾斜范围 |
俯仰角：±90°；横滚角：360° |
|
|
C解放 |
硬铁校准 |
Yes |
|
S铁校准 |
Yes |
|
|
倾斜校准 |
Yes |
|
|
P物理性质 |
S尺寸 |
长33*宽27*高8（毫米） |
|
W八 |
10克 |
|
|
RS-232/RS485接口连接器 |
直达线路 |
|
|
界面功能 |
启动延迟 |
<50毫秒 |
|
最大采样率 |
每秒 50 次 |
|
|
RS-232 通信速率 |
波特率 2400~19200 |
|
|
RS-485通信 |
选修的 |
|
|
TTL通信 |
选修的 |
|
|
输出格式 |
十六进制 |
|
|
P电源供应 |
支持电压 |
DC+5V（9~36V） |
|
当前（最大值） |
40毫安 |
|
|
工作模式 |
30mA |
|
|
E环境 |
存储范围 |
-40℃--+125℃ |
|
工作温度 |
-40℃--+85℃ |
|
|
抗振性能 |
2600克 |

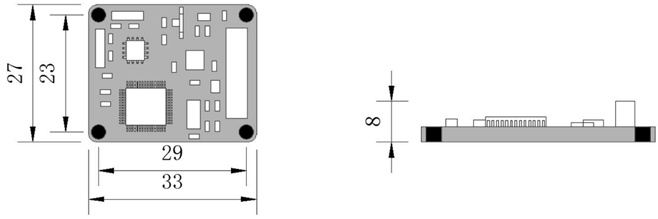

2. 产品尺寸
