探索这款微型光纤陀螺仪 (FOG) IMU 的创新设计，它具有高精度、低功耗和冗余功能，适用于航空航天、导航和工业应用。了解其技术优势和性能。
1. 概述
随着航空航天、高端导航和工业应用领域对惯性导航系统的需求日益增长，小型化、低功耗和高可靠性已成为关键指标。本文基于40年的光纤陀螺仪（FOG）技术积累，提出了一种小型化光纤陀螺仪惯性测量单元（IMU）的创新设计方案，并通过工程验证证实了其优异的性能。
2. 技术背景
光纤陀螺仪（FOG）利用萨格纳克效应测量角速度。自1976年问世以来，由于其固态结构、高可靠性和快速启动等优点，光纤陀螺仪已逐渐取代了传统的机械陀螺仪和激光陀螺仪。
3. 系统架构设计
该惯性测量单元（IMU）系统由两个核心组件构成：IMU模块和IMU电路。该模块采用4S结构，包含四个光纤陀螺仪（FOG）和四个石英柔性加速度计。任意三个轴的组合均可实现角速度和角加速度的三维测量，并具有一个自由度的冗余以提高容错性。
该电路系统包括主/备用接口电路和电源管理模块。主/备用接口提供冷热备用电源，除了提供辅助电源外，还负责采集传感器信号并与导航系统通信。电源管理模块独立控制每个通道传感器的电源开关，从而增强系统集成度和电源调节能力。
4. 核心器件和电路优化
采用基于SIP封装和磁性锁存继电器的LSMEU01接口电路的微型化电源管理设计，使整个IMU电路的体积缩小了约50%，重量控制在0.778kg。加速度计采用基于组合参数的温度补偿策略，将单通道功耗优化至0.9W，有效降低了整体热负载。
绩效指标
总重量：850克
结构：冗余配置，包含 4 个光纤陀螺仪 + 4 个加速度计
应用环境：航空航天、钻探测量、动态通信平台以及其他对尺寸、功率和性能有严格要求的场景。
5. 未来展望

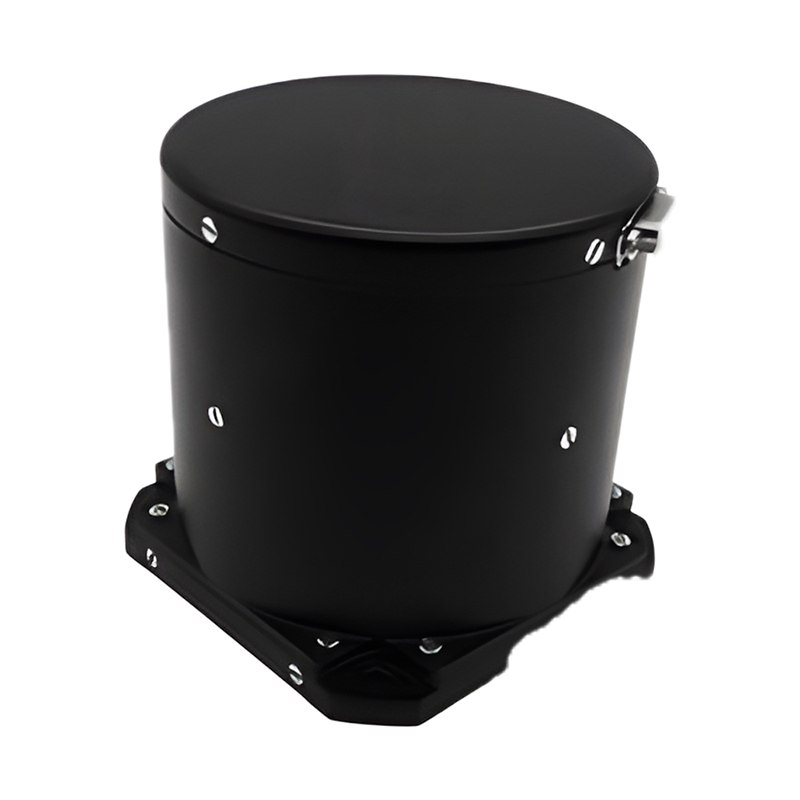

该设计已在多个典型系统中完成集成测试，展现出稳定可靠的性能。作为市场上最小的光纤陀螺仪惯性测量单元（FOG IMU）之一，U-F3X90 适用于姿态航向参考系统（AHRS）、飞行控制系统、惯性/卫星融合导航平台以及高动态工业设备等应用。它为各种高端应用提供了高精度、低功耗的解决方案。
