高精度三轴MEMS倾角传感器动态静态倾斜传感器

高精度三轴MEMS倾角传感器动态静态倾斜传感器

TD9-DI 是由 Micro-Magic 公司自主研发的高精度倾斜角度测量模块，是一款数字式三轴 X、Y、Z 倾斜角度传感器（简称“倾斜角度传感器”）。它集成了工业标准的 RTU Modbus 和 0x68 十六进制协议；配套的计算机分析软件可以实时显示和记录测量数据，方便分析。该传感器国产化率超过 85%，其核心组件包括 MCU 微控制器、高精度 16 位 A/D 模块、温度传感器、信号处理器、电源电路、输出电路等。其目标是实现国产化生产，克服自主研发技术的障碍。

  • 零件编号 :

    TD9

  • 订单（最小起订量） :

    1
立即咨询
类别
新产品
  • 描述

产品系列及参数

范围状况TD9-DI单元
测量轴轴X、Y、Z
测量范围 ±90（三轴）±180（单轴）°
准确性静止的0.020.05°
动态的0.10.2°
灵敏度温度系数-40～85°≤200ppm/℃
频率响应直流响应100Hz
开机启动时间 0.2s
响应时间 0.01s
自动输出率可设置 5Hz、15Hz、35Hz、50Hz 输出（RS485 不具备此功能）
输出信号 RS232

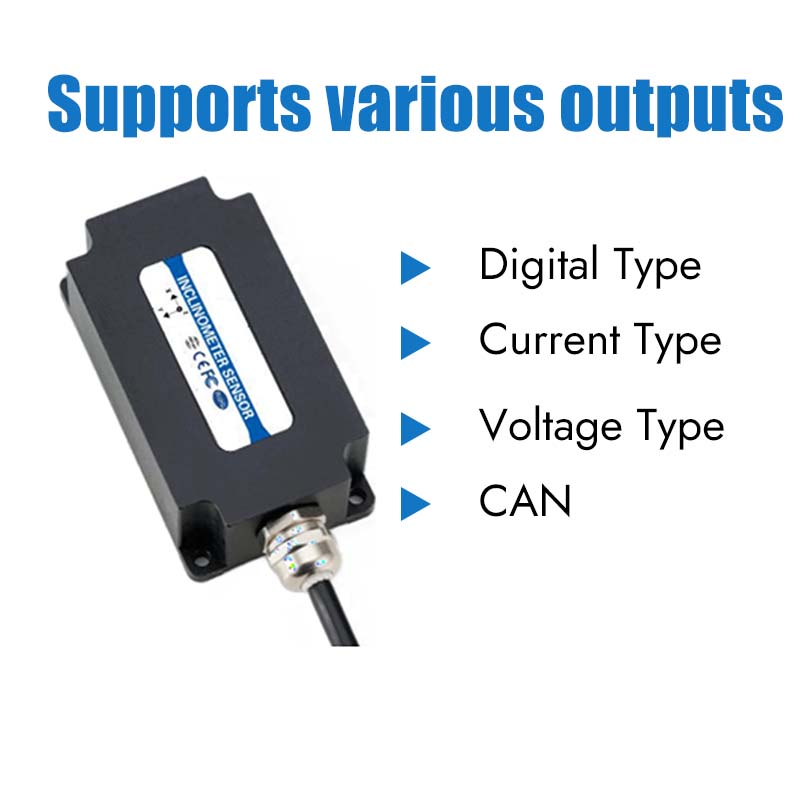

输出信号可订购 RS232/RS485/RS422/TTL/MODBUS 协议
平均工作时间≥50000 小时/时间
抗冲击性5500g，0.5ms，每轴3次
防震10克、10～1000赫兹
绝缘电阻≥100MΩ
防水等级IP67
电缆标准1.5米长，耐磨，耐油，宽温范围，屏蔽电缆 6*0.3mm²
重量80克（不含包装盒）

生产过程

更多类似产品

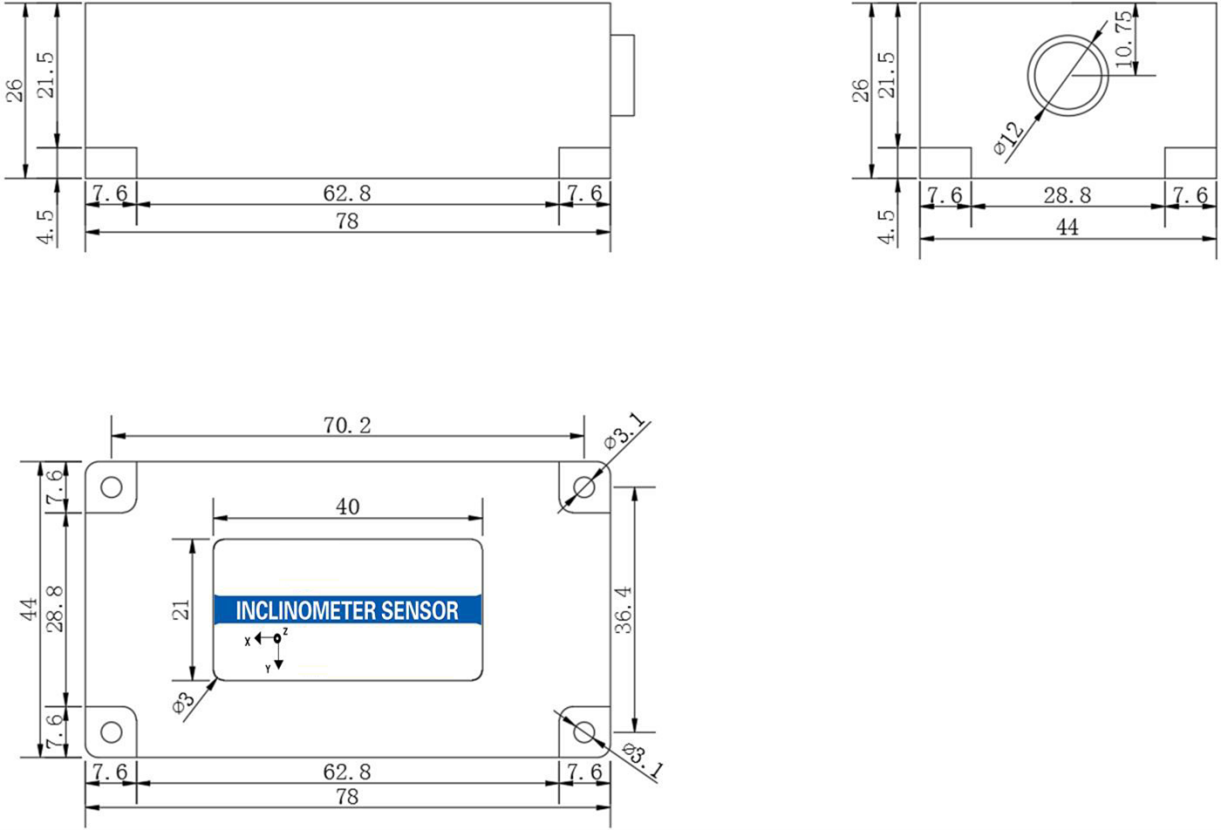

T7000 Dimensional Drawing

产品尺寸



应用场景

倾斜传感器 应用
TD9-DI是一款高精度工业级三轴数字倾角仪，专为复杂环境下的动态和静态倾角测量而设计。它集成了三轴加速度计和陀螺仪，并采用先进的融合算法，可自动切换静态和动态模式，确保X、Y、Z轴方向稳定、精确的姿态输出。其静态精度高达0.02°，动态精度高达0.1°，具有卓越的精度和强大的抗冲击、抗振动能力。TD9-DI支持多种输出接口（RS232/RS485/RS422/TTL，可选Modbus），宽电压输入范围（9–36V），防护等级IP67，工作温度范围为-40至+85°C，是工程机械、车辆稳定性监测、光伏跟踪和工业自动化系统的理想之选。
联系我们
inclination sensor for UAV
铁路和桥梁监测
inclination sensor for Gimbal Leveling
施工和万向节调平
MEMS accelerometers are used in autonomous driving
自动驾驶

常问问题

问题1：这款倾角仪的主要特点是什么？
A:TD9-DI 是一款高精度三轴倾角仪，设计用于静态和动态倾斜测量，可提供 X、Y 和 Z 方向上的精确角度数据。

Q2：测量精度是多少？
A:静态精度：0.02° – 0.05°
动态精度：0.1° – 0.2°
这使其成为高精度工业和监控应用的理想选择。

Q3：它为何适合动态环境？
A:该传感器集成了：
三轴加速度计+陀螺仪
动态与静态融合算法
确保在静止和运动状态下均能保持稳定的性能。
