The AC-MAX5200 silicon-based MEMS accelerometer adopts a compact 48-pin ceramic package design, featuring large measurement range, high reliability, strong impact resistance, wide temperature adaptability, and fully digital output. It is a high-performance single-axis MEMS accelerometer designed for demanding industrial and precision measurement applications.
零件编号 :
AC-MAX5200订单（最小起订量） :
1Product Series and Parameters
| Model | AC-MAX5200-100 | AC-MAX5200-200 | Unit |
| Encapsulation | CLCC48 | CLCC48 | |
| Axial | X (Parallel to the device surface) | X (Parallel to the device surface) | |
| Range | 100 | 200 | g |
| Bandwidth (adjustable) 3db | >200 | >200 | Hz |
| Zero bias stability (10s smooth, 1σ) | <500 | <500 | µg |
| Zero-bias temperature coefficient | <200 | <200 | µg/°C |
| Zero bias temperature hysteresis before leaving the factory | <5 | <5 | mg |
| Scale nonlinearity | <3000 | <3000 | ppm |
| Scale temperature coefficient | 10 | 10 | ppm/°C |
| Second-order nonlinear coefficient | <100 | <100 | µg/g2 |
| Factory setting scale | 8000 | 4000 | Lsb/g |
| Startup time | <1 | <1 | s |
| Sampling frequency (adjustable) | 10.5K | 10.5K | Hz |
| Shock on power | 10000 | 10000 | g |
| Shock off power | 10000 | 10000 | g |
| VRE (6grms) | <50 | <50 | µg/grms |
| Operating Temperature | -50 ~ +85 | -50 ~ +85 | °C |
| Power supply voltage | 5±0.25 | 5±0.25 | V |
| Current | <15 | <15 | mA |
| Communication interface | SPI | SPI |
Production process

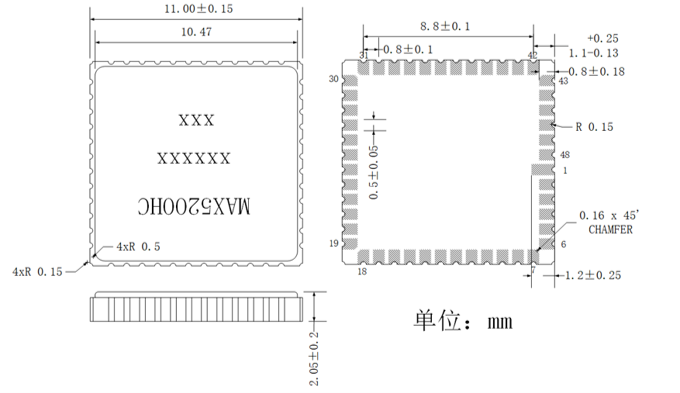

Product dimension
Application Scenarios
FAQ
