T700-D 是数字输出（X、Y、Z） 三轴倾斜传感器 由Micro-Magic Inc.高科技公司推出，面向工业现场控制领域。该产品内置高精度16位A/D转换器，并通过n阶滤波算法，最终输出X、Y、Z轴倾斜角度值。输出接口可选RS232、RS485、RS422、TTL、Modbus和CAN总线。产品可根据内置温度传感器监测到的温度变化校正传感器温度漂移，确保产品在高低温环境下的重复性。输出频率为100Hz。
零件编号 :
T700-D订单（最小起订量） :
1测量轴 :
Tri-axis tilt angle monitoring (single-axis optional)高分辨率 :
0.002°尺寸 :
92*18*16mm (can be customized)电压输入 :
DC 9~36V (DC 5V can be customized)宽工作温度 :
-40～+85℃保护级别 :
IP66准确性 :
0.01°1. 产品规格
|
范围 |
状况 |
T700-D-10 |
T700-D-30 |
T700-D-90 |
T700-D-180 |
单元 |
|
测量范围 |
|
±10 |
±30 |
±90 |
±180 |
° |
|
测量轴 |
|
X、Y、Z |
X、Y、Z |
X、Y、Z |
X、Y、Z |
|
|
零温漂移 |
-40～85° |
±0.001 |
±0.001 |
±0.001 |
±0.001 |
°/℃ |
|
灵敏度温度系数 |
-40～85° |
≤100 |
≤100 |
≤100 |
≤100 |
ppm/℃ |
|
频率响应 |
直流响应 |
100 |
100 |
100 |
100 |
Hz |
|
解决 |
|
0.002 |
0.002 |
0.002 |
0.002 |
° |
|
准确性 |
|
0.01 |
0.02 |
0.03 |
00.05 |
° |
|
长期稳定性 |
|
<0.015 |
<0.021 |
<0.033 |
<0.052 |
° |
|
开机启动时间 |
|
0.2 |
s |
|||
|
响应时间 |
|
0.01 |
s |
|||
|
输出率 |
5Hz（可设置15Hz、35Hz、50Hz、100Hz） （RS485不具备此功能） |
|||||
|
输出信号 |
RS232/RS485/RS422/TTL/PWM/ CAN/(MODBUS Op（国家） |
|||||
|
平均工作时间 |
≥55000 小时/时间 |
|||||
|
抗冲击性 |
20000g，0.5ms，每轴3次 |
|||||
|
防震 |
10克、10～1000赫兹 |
|||||
|
绝缘电阻 |
≥100MΩ |
|||||
|
防水等级 |
IP66 |
|||||
|
电缆 |
标准10cm长、耐磨、防油、宽温、屏蔽电缆 4*0.3mm² |
|||||
|
重量 |
10克（不含包装盒） |
|||||

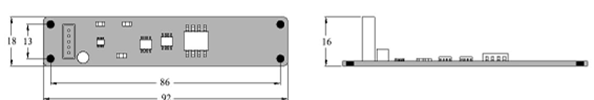

2. 产品尺寸
